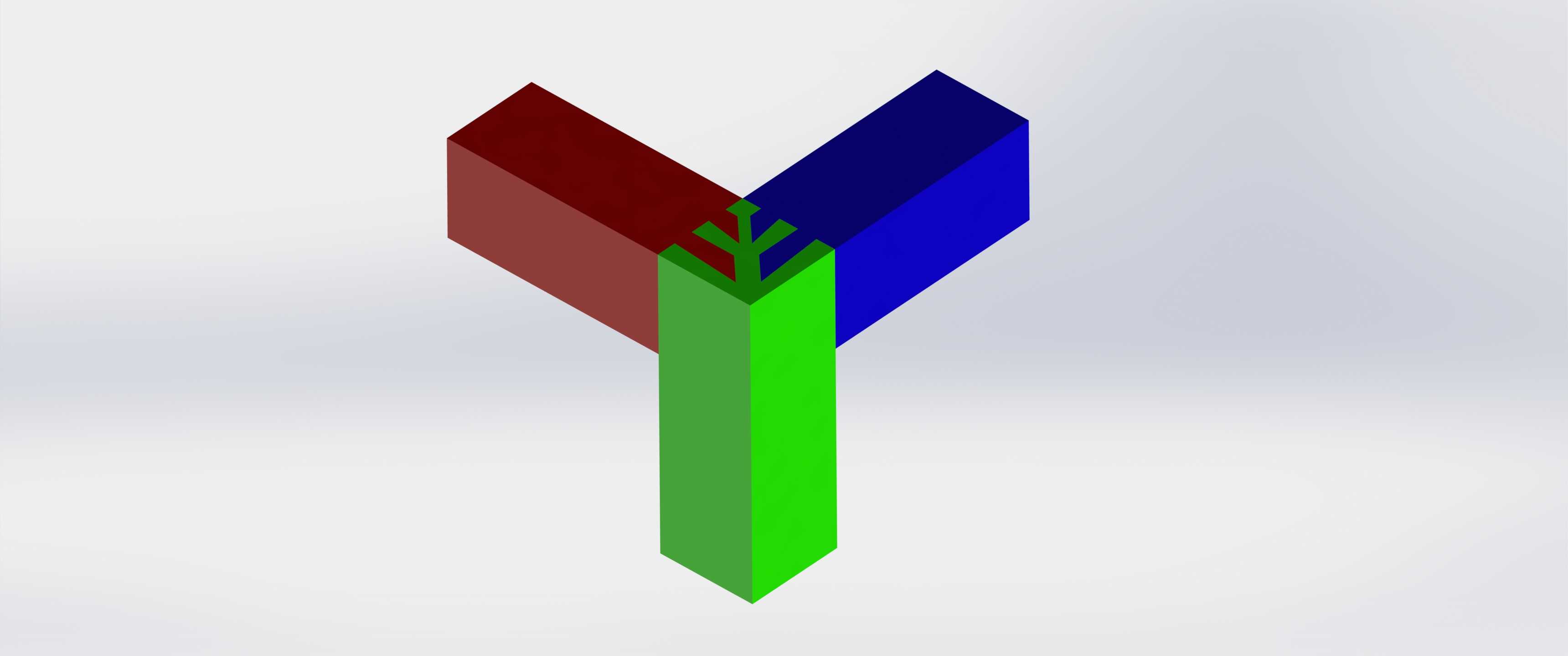

三向交汇尖峰斜接结构件

　　这类三向交汇的斜接结构件，常出现在模块化型材框架、物料输送支线分岔节点、轻型工装支撑骨架的搭建场景中，区别于常规直角三通接头，其采用非正交的斜向交汇构型，能够适配空间走向存在倾角的杆件连接需求，避免杆件裁切斜口后直接拼接带来的对接错位、应力集中问题。从实际使用场景来看，在车间非标设备的外围防护栏搭建中，当防护栏需要顺着设备斜面轮廓走向布置时，这类斜接件可以直接完成三个不同方向杆件的汇接，不需要额外加工定制异形转接件，大幅缩短现场装配的调整周期；在小型物料溜槽的支撑框架搭建中，针对溜槽倾斜段的支撑点交汇位置，该结构件能够匹配斜向支撑杆、水平连接杆、竖向承重杆的三个走向，保证支撑力的传导路径顺直，减少节点处的弯矩载荷。

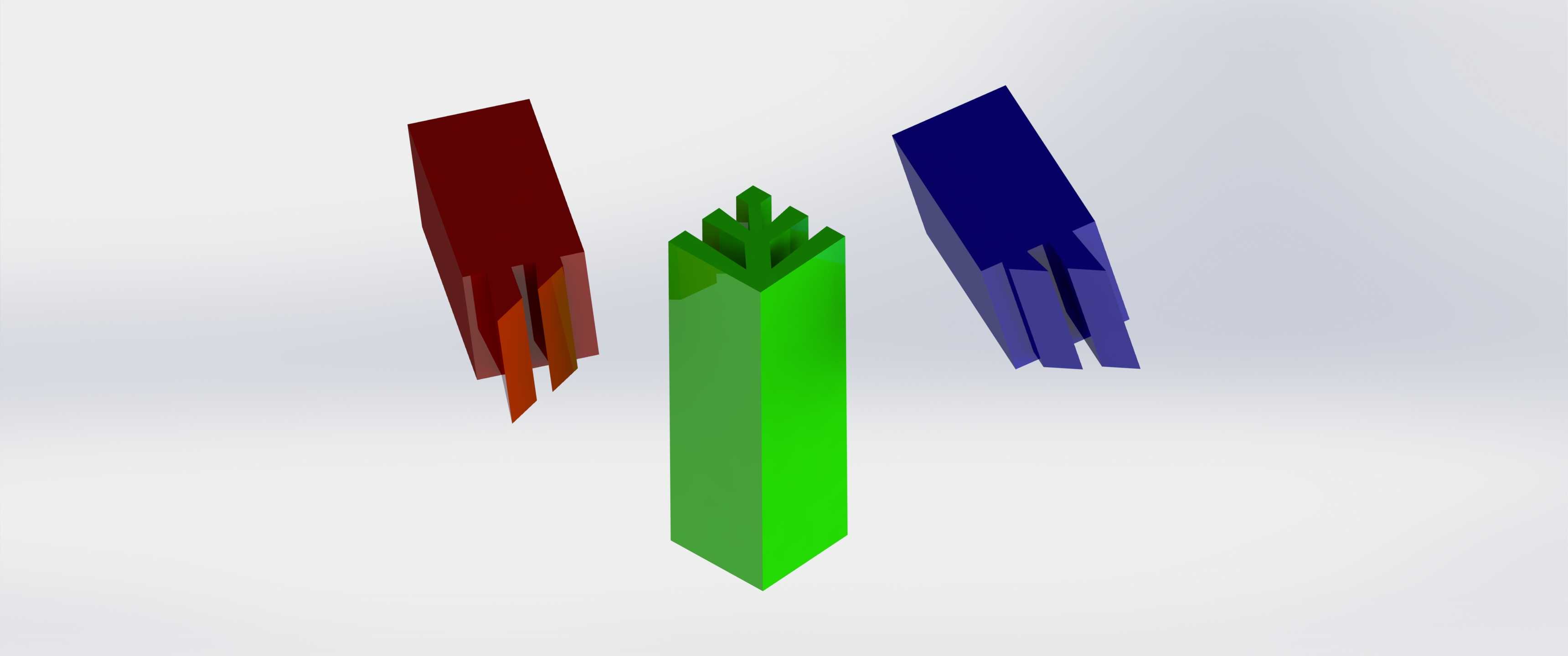

　　从功能特性上看，该结构件的三个插接端分别对应三个不同空间方向的杆件，每个插接端都做了与杆件内腔匹配的止口结构，装配时杆件可以直接套入止口段，不需要现场配焊定位，依靠止口的配合精度就能保证三个杆件的同轴度与角度公差，避免拼接后出现框架扭斜的问题。交汇核心区做了加厚处理，因为三个方向的载荷都会在核心区形成叠加，加厚的实体结构能够分散应力，避免长期受载后出现节点开裂的问题，插接端的外边缘做了微小的倒角导向，装配时即使杆件存在小幅的位置偏差，也能顺着倒角滑入配合位，降低现场装配的对位难度。

　　设计思路上，首先是确定三个方向杆件的空间夹角，结合常见的非标框架搭建需求，其中两个斜向杆件处于同一对称平面，与竖向杆件形成固定倾角，这个角度是参考实际工业场景中常用的斜面支撑角度设定的，既能够满足多数倾斜防护、斜向支撑的角度需求，也不会因为夹角过小导致核心区的结构壁厚不足。建模过程中优先保证三个插接端的轴线交汇于同一点，避免出现轴线偏移带来的附加弯矩，交汇区的过渡曲面做了等壁厚处理，保证注塑或者型材挤压加工时材料流速均匀，不会出现局部缩孔、壁厚不均的缺陷。每个插接端的长度经过反复校核，既保证足够的插接配合长度来传递载荷，也不会因为插入段过长导致杆件内部的走线空间被过度占用，适配框架内部穿设线缆、气路管线的使用需求。

　　外形尺寸与安装边界方面，三个插接端的外轮廓尺寸与对应规格的标准方杆完全匹配，装配后接头外表面与杆件外表面齐平，不会出现突出的棱角，避免防护类场景中突出部分剐蹭操作人员，也能保证框架外表面的平整度，方便后续安装防护板、走线槽等附件。安装时不需要额外预留过大的操作空间，因为三个方向的锁紧操作都可以在杆件外侧完成，节点处的最小安装间隙只需要满足锁紧工具的操作空间即可，适合在空间紧凑的设备内部框架中使用。需要注意的是，该斜接件的承载方向有明确的适配性，竖向端主要承受竖直方向的压载，两个斜向端主要承受斜向的支撑力与水平方向的拉力，选型时需要根据实际框架的载荷方向匹配安装方向，避免反向安装导致节点受载能力不足。在与杆件配合时，推荐采用顶丝锁紧或者结构胶粘接的固定方式，不建议在核心交汇区直接钻孔攻丝，避免破坏核心区的连续受力结构，若需要在节点处安装附件，可以利用相邻杆件的安装孔位固定，减少对接头本体的结构破坏。
