直角拼接式插接连接构件结构设计

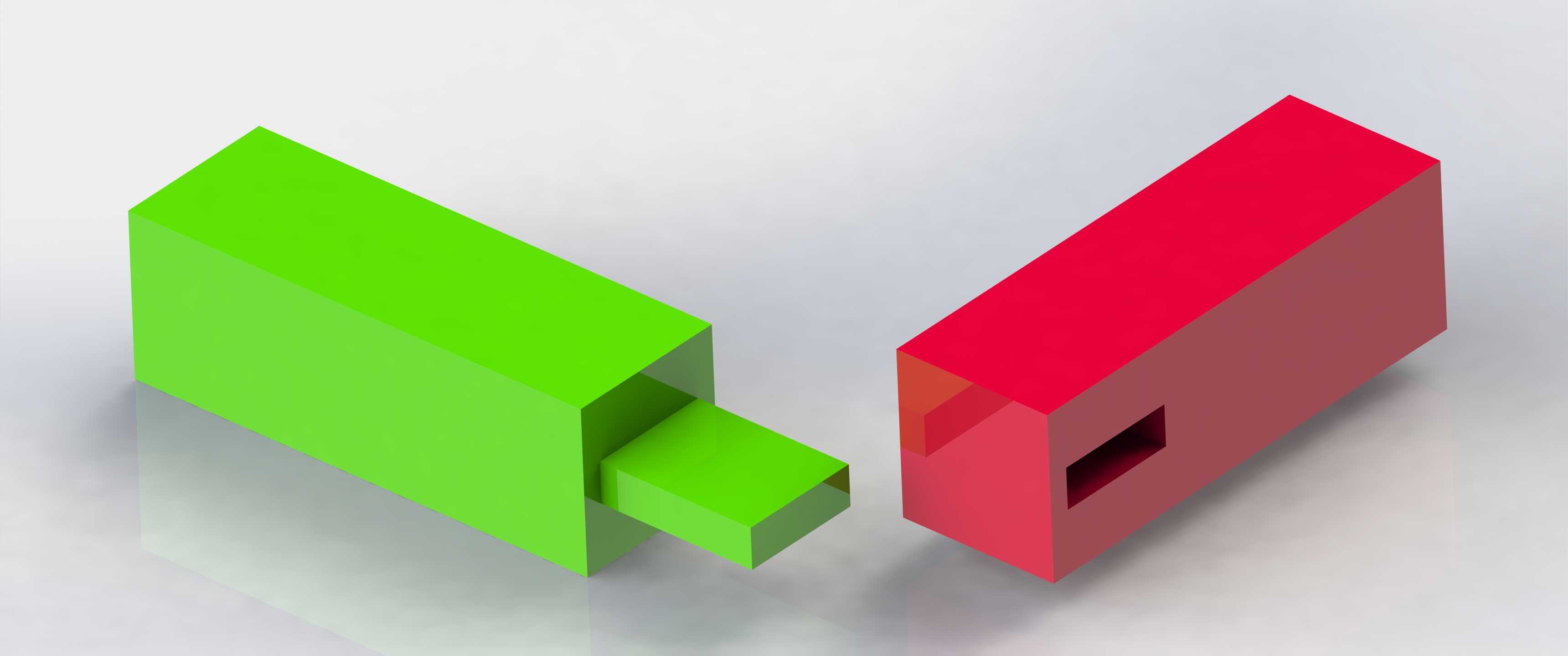

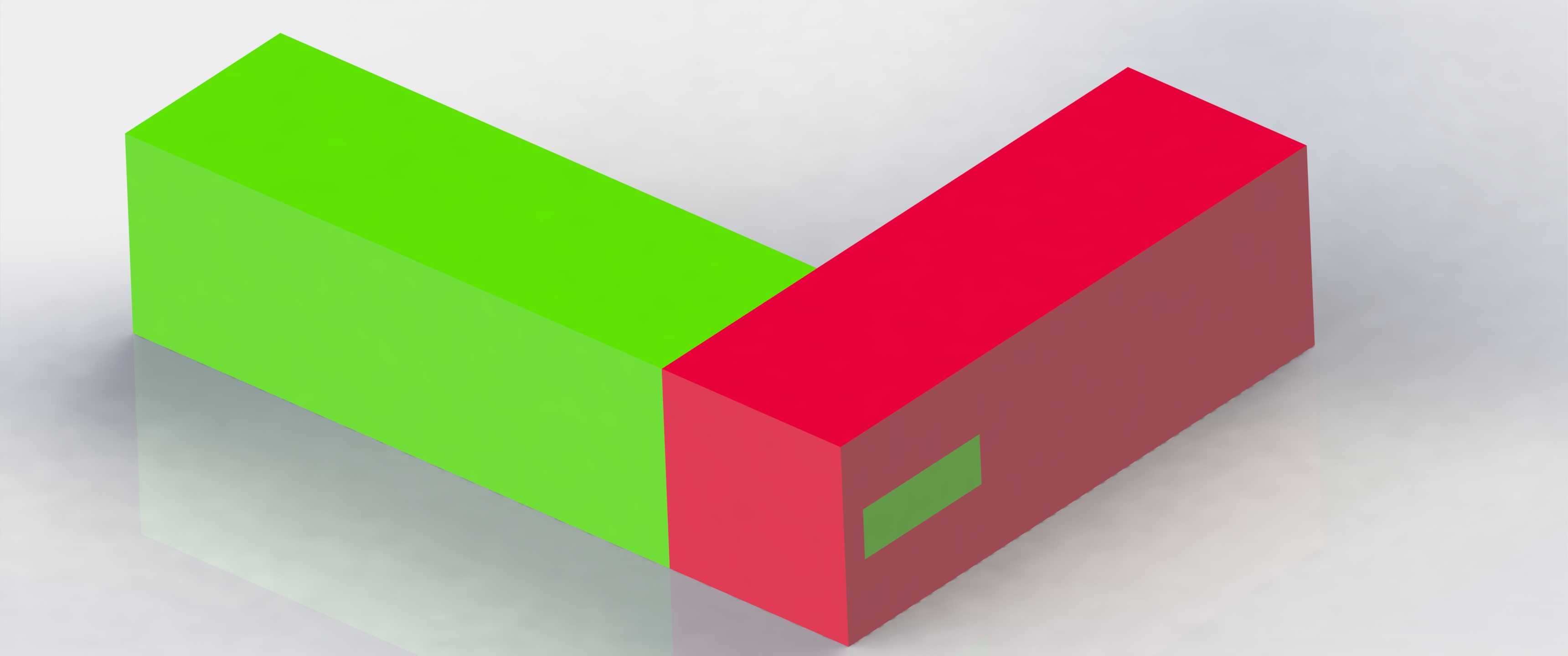

　　在自动化生产线的型材框架搭建、小型工位治具的快速拼接、模块化输送线的侧栏组装场景里，这类直角插接构件的使用频率一直不低，很多现场装配的环节里，工人不需要额外准备焊接设备或者复杂的打孔工装，靠这类插接件就能快速完成两个垂直方向型材或者杆件的对接固定，能大幅缩短现场装配的周期，也方便后期产线调整时的拆装改型。从结构本身来看，这个构件采用两个垂直分布的长方体主体拼接成型，两个主体段分别对应两个待连接件的插接容纳空间，其中红色段的侧壁预留了方形的对位卡槽，绿色段的端面做了适配的插接凸台结构，装配时两个同型号构件可以通过这个卡槽和凸台实现互锁，避免插接后出现横向的窜动，也能抵消一部分垂直方向的载荷，不需要额外加装定位销就能完成初步的对位固定。

　　设计这类构件的时候，首先要考虑的是插接配合的公差带选择，日常工况下如果是用于轻质铝型材的框架连接，插接段的配合间隙一般控制在0.1mm到0.2mm之间，既不会因为间隙过大导致连接后晃动，也不会因为间隙过小造成装配时卡滞，尤其是在车间现场温度变化较大的场景里，金属材料的热胀冷缩量也要纳入计算，避免低温下装配过紧、高温下出现变形胀裂的问题。从安装边界来看，这类插接构件的两个臂长尺寸需要匹配对应型材的截面规格，比如常用的3030铝型材配套的插接件，单臂长度一般不短于40mm，保证插入型材内腔后有足够的接触面积来承受横向载荷，侧壁的卡槽位置要距离端面至少15mm，避免装配时应力集中导致构件端部开裂，卡槽的深度控制在3mm左右，

　　既能保证互锁的强度，也不会因为开槽过深削弱构件本身的结构强度。实际应用里，这类插接件很多时候会配合顶丝使用，在构件的侧壁预留顶丝孔，装配完成后拧紧顶丝就能进一步锁死构件和型材的相对位置，在有轻微振动的工况下，比如小型振动料斗的支架连接、轻型输送带的机架拼接，这种连接方式的可靠性完全能满足使用需求，相比传统的角码连接，这种插接式的结构不需要在型材表面打孔，不会破坏型材的表面防腐层，外观也更加整洁，没有外露的螺栓头，在一些对外观有要求的设备外框架搭建场景里优势很明显。设计建模的时候，要特别注意两个垂直段的交接位置做圆角过渡，避免直角处的应力集中，尤其是在承受冲击载荷的场景下，交接位置的内圆角半径不能小于2mm，

　　否则长期受载很容易在转角处出现疲劳断裂。另外插接段的端部要做15度的倒角引导，方便现场装配时快速插入型材内腔，不需要反复对位调整，能有效提升装配效率。很多新手设计师在做这类构件的时候，容易忽略插接段的壁厚均匀性，两个垂直段的壁厚差不能超过1mm，否则注塑或者压铸成型的时候会因为冷却速率不一致出现缩痕或者变形，导致最终的装配尺寸超差。如果是用于承重要求稍高的场景，还可以在构件的内腔设置加强筋，加强筋的厚度取外壁厚度的0.6倍，既不会增加过多的材料成本，也能大幅提升构件的抗扭和抗弯强度，不需要刻意加大整体的外形尺寸就能满足载荷要求。
