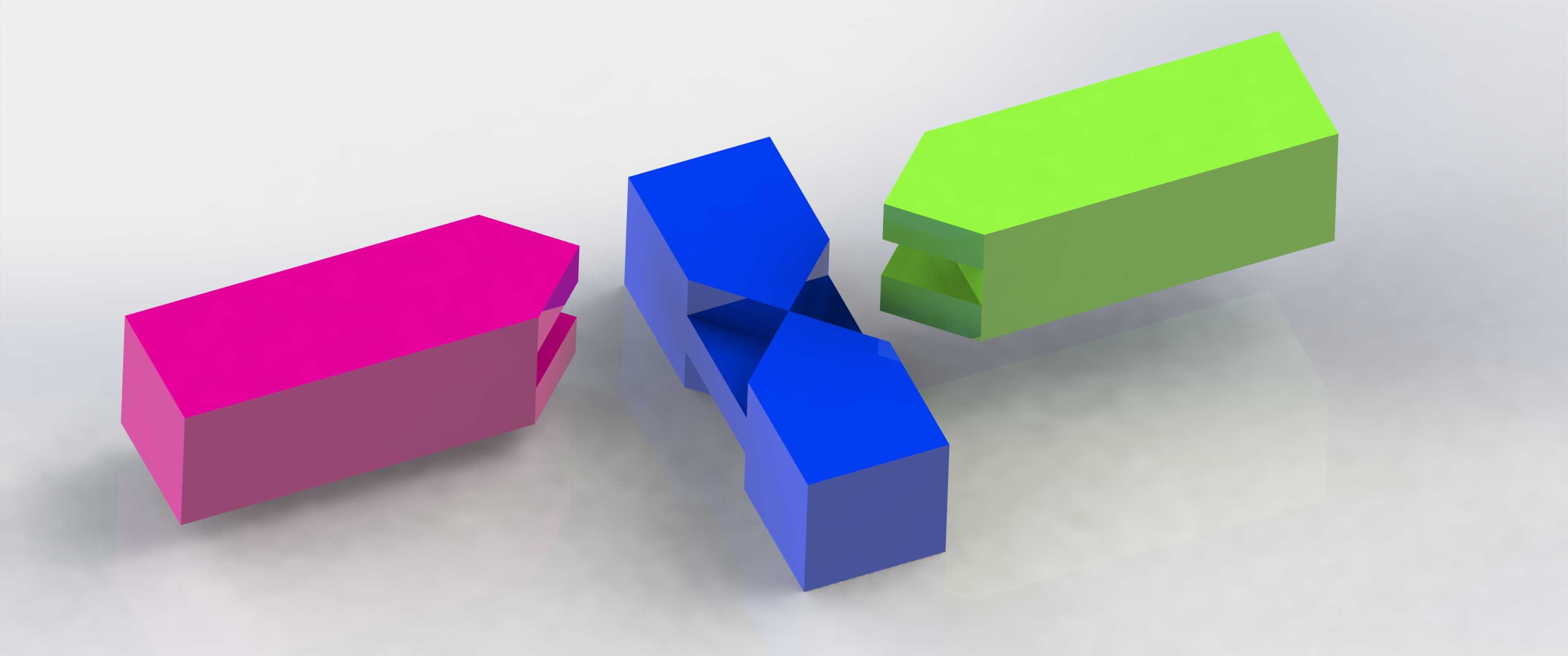

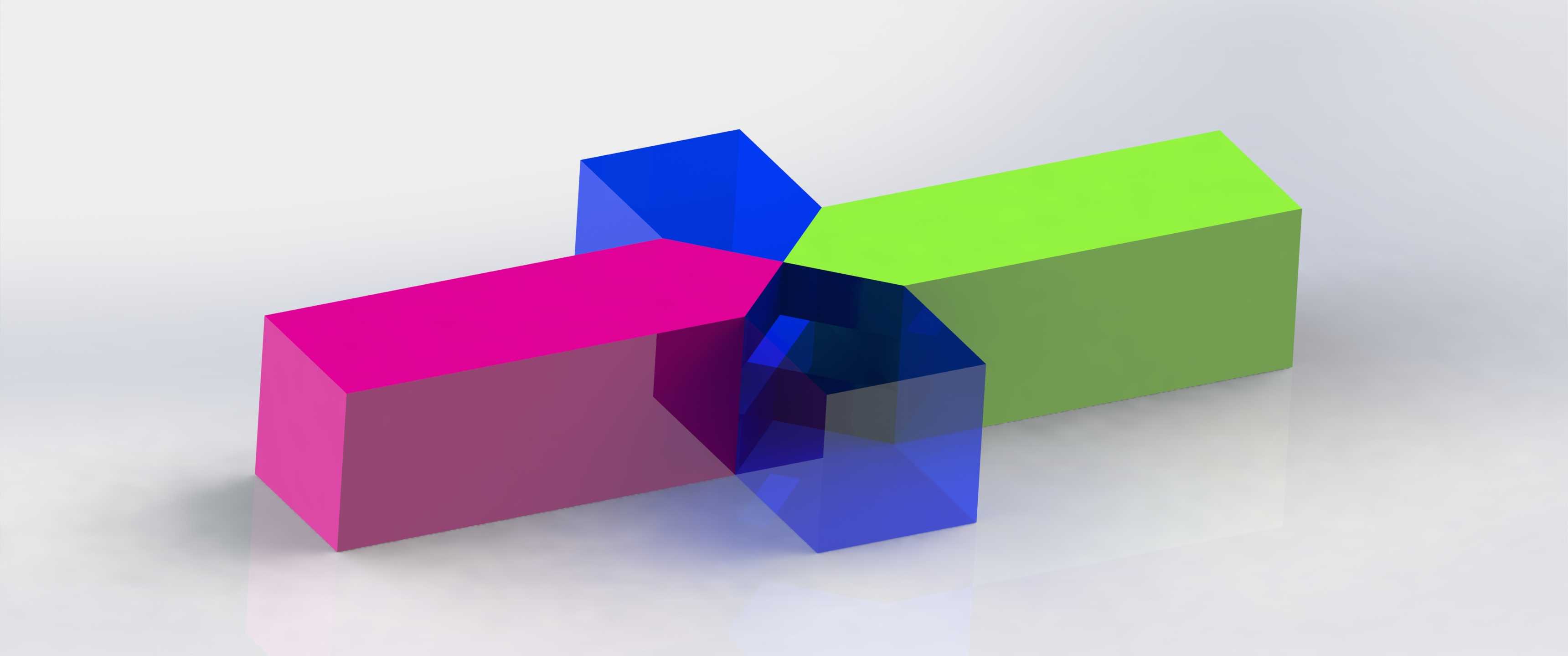

四向交叉斜系带连接结构

　　在模块化框架搭建、轻型物料输送导轨拼接、展览展示型材组合、小型实验台架装配这类场景里，多方向杆件的正交衔接一直是容易被忽略却直接影响整体结构稳定性的细节。常规的直角连接件仅能满足两个垂直方向杆件的对接，一旦需要实现四个方向呈十字交叉的杆件同步衔接，要么需要多个角件配合螺栓拼接，不仅装配工序繁琐，拼接位置的累积误差还容易导致杆件对接错位，长期受交变载荷时连接位置容易出现应力集中，甚至引发框架变形。这款斜系带连接结构正是针对这类多向正交拼接的痛点设计，核心作用是在同一节点位置完成四个方向矩形截面杆件的无缝衔接，无需额外搭配辅助角件，单个零件即可实现十字交叉节点的锁紧固定。从结构设计逻辑来看，该连接件采用中心交汇的腔体结构，

　　四个方向的插接腔体分别对应四根杆件的插入端，腔体内部做了与杆件外轮廓匹配的限位台阶，杆件插入后可直接抵靠到中心交汇面，避免装配时杆件插入深度不一致导致的节点偏移。不同于常规外露式螺栓锁紧的连接方案，这款结构的锁紧点位隐藏在腔体侧壁，装配时螺栓从连接件外侧的预留孔位穿入，直接抵紧插入的杆件侧壁，既保证了连接后的外观整体性，也避免了外露螺栓头在后续使用中勾挂线缆、刮碰操作人员的问题。考虑到不同应用场景的载荷需求，四个插接腔体的壁厚做了差异化处理，对应常用主受力方向的两个腔体壁厚比另外两个方向厚1.5mm，在不额外增加整体重量的前提下，提升了主受力方向的抗弯折能力。在安装边界方面，该连接件的中心交汇区域做了圆弧过渡处理，

　　避免直角交汇带来的应力集中问题，四个插接端口的外边缘做了1mm的倒角，既方便杆件快速对准插入，也能消除装配时端口锐边划手的安全隐患。实际装配过程中，单节点仅需四颗螺栓即可完成四根杆件的固定，相比传统多角件拼接的方案，装配效率可提升60%以上，同时节点位置的整体同轴度更容易保证，尤其适合对框架拼接精度有一定要求的自动化设备轻型机架、物料分拣线的导轨支架搭建场景。在型材适配性上，该结构的插接腔体尺寸匹配常用的2020、3030系列矩形截面型材，无需对型材端部做额外的切削加工，只要按照所需长度切割型材后，直接插入腔体即可完成装配，降低了现场加工的难度。从受力表现来看，当四个方向的杆件同时受垂直向下的均布载荷时，

　　中心交汇区域的应力可通过圆弧过渡面均匀分散到四个插接臂上，不会出现常规拼接节点处应力集中在螺栓孔位的问题，长期静载下的形变量比多角件拼接节点低40%左右。针对需要经常拆装调整的实验台架、临时展示框架场景，该连接件的插接腔体内部没有设置额外的倒扣结构，拆装时只需松开侧壁的锁紧螺栓即可拔出杆件，不会出现单次拆装后连接件变形无法重复使用的问题。在一些轻型输送线的导轨拼接场景中，该连接件还可以作为十字交叉导轨的过渡节点，四个方向的导轨插入后，可保证导轨上表面的平面度误差控制在0.2mm以内，满足小型输送滑块顺畅通过的要求，不会出现常规拼接位置的台阶卡顿问题。设计过程中还特意优化了连接件的外轮廓尺寸，整体外轮廓比所适配的型材外轮廓单边大2mm，既保证了腔体侧壁有足够的厚度容纳锁紧螺栓，也不会因为连接件体积过大影响整体框架的外观协调性，在一些对外观有要求的展示类框架搭建中，无需额外加装装饰盖板即可满足外观要求。
