互锁搭接式十字连接接头结构

　　这类互锁搭接十字接头，在模块化型材搭建、简易工装框架组装、展览展示架拼接、小型设备防护栏快速装配场景中应用十分广泛，区别于传统需要螺栓紧固或者焊接的十字连接结构，这种搭接式的设计完全依靠构件自身的榫卯式咬合实现定位与锁止，不需要额外的紧固件就能完成两个垂直方向杆件的十字交叉固定，在需要快速拆装、反复重组的框架结构里，能大幅降低装配工时，也不会因为焊接产生的热变形影响框架的整体尺寸精度。

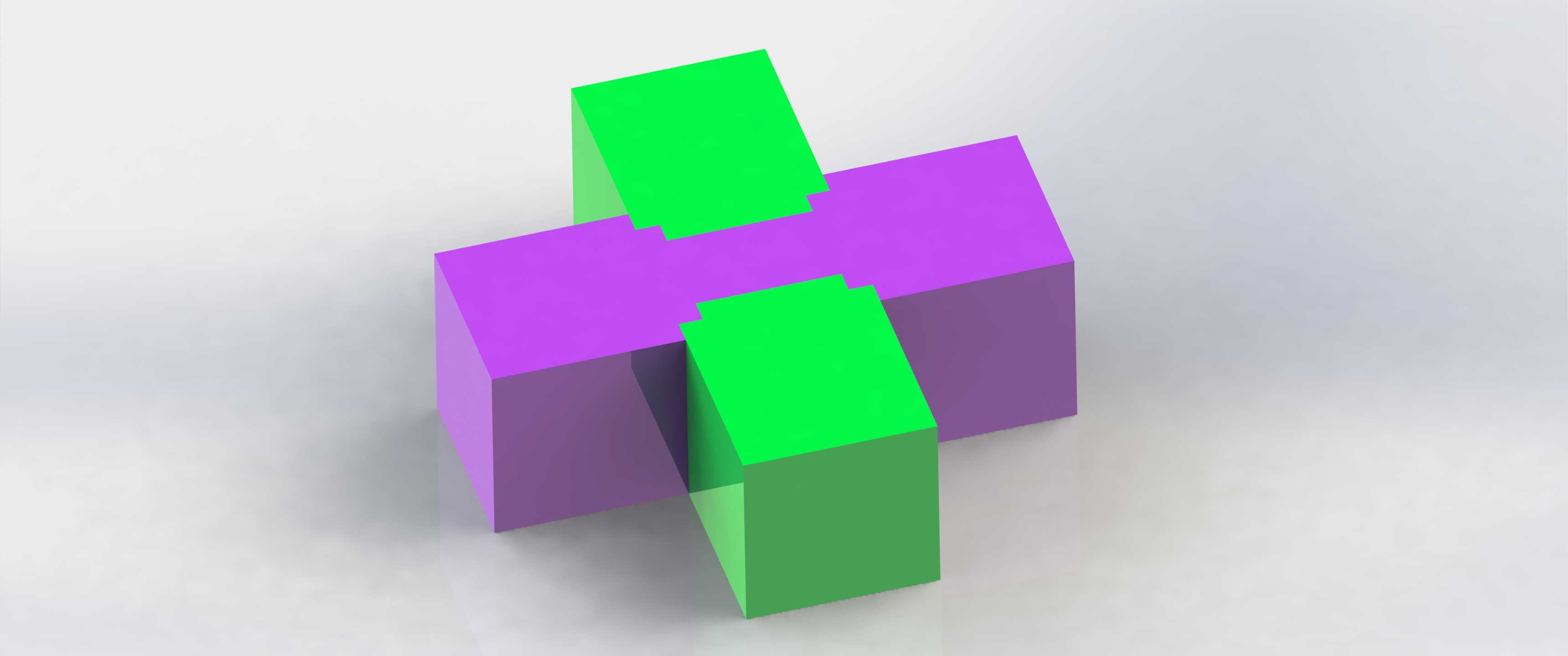

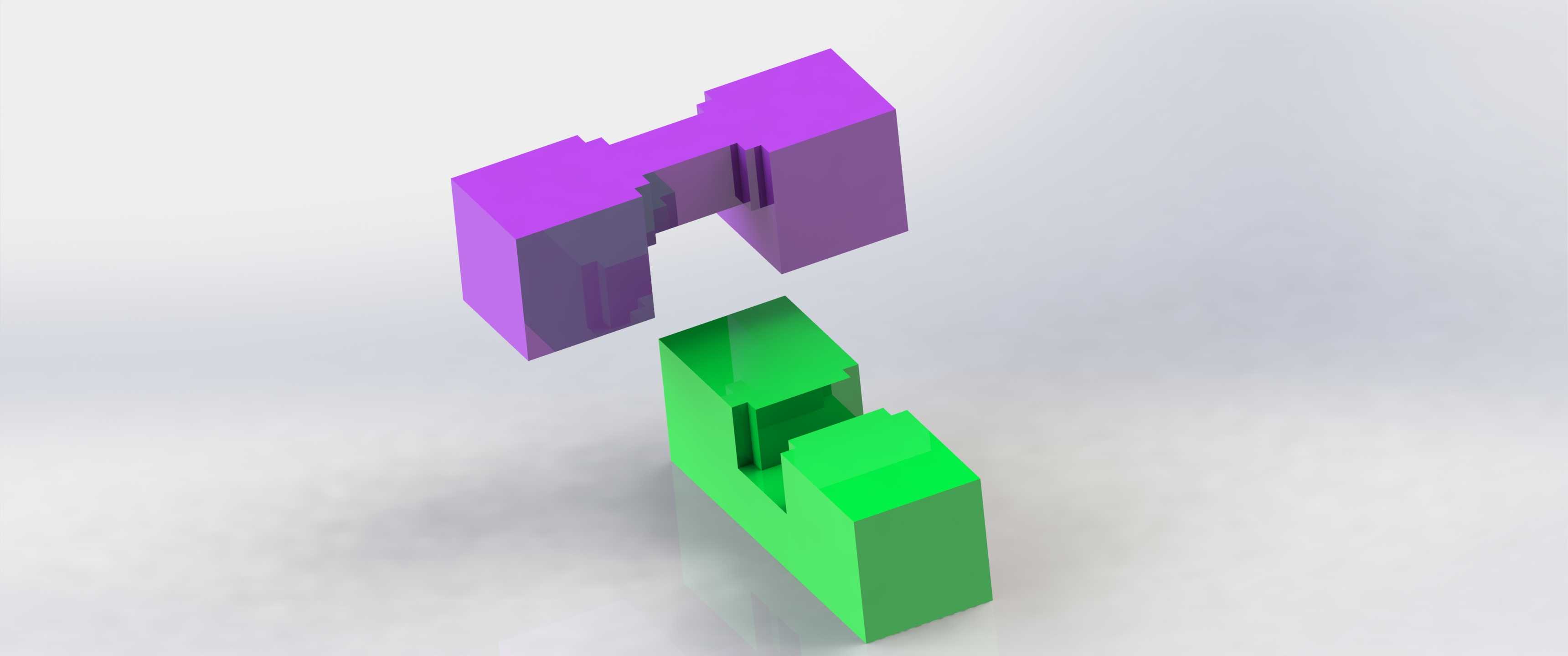

　　从结构功能来看，该接头采用上下分件互锁的搭接逻辑，两个垂直方向的杆件分别在交叉位置做了对应的缺口切槽，装配时两个构件沿垂直于杆件轴线的方向对插，切槽的侧壁互相贴合限位，既可以限制两个杆件沿自身轴线方向的窜动，也能避免交叉位置出现相对转动，咬合到位后两个方向的杆件外表面保持齐平，不会出现突出的连接结构，不会干涉框架外侧的面板安装或者其他附件的排布。这种无紧固件的连接方式，在需要频繁调整框架布局的场景下优势明显，比如车间内的可重组物料架、实验室的临时测试支架，不需要携带扳手等工具，徒手就能完成拆装调整，调整过程中也不会出现紧固件丢失的问题。

　　设计这类接头的时候，首先要匹配对应杆件的截面尺寸，切槽的深度需要严格控制，既要保证咬合后有足够的接触面积承受载荷，也要避免切槽过深导致杆件自身的结构强度被削弱，通常切槽的深度设置为对应杆件截面高度的二分之一，这样两个构件对插之后，接触面刚好在杆件的中面位置，受力时两个构件的载荷可以均匀传递，不会出现局部应力集中的问题。切槽的宽度需要和对接杆件的截面宽度做小间隙配合，间隙控制在0.1到0.2毫米之间，既可以保证装配时能够顺利插入，也不会因为间隙过大导致装配后出现松动晃量。搭接位置的边角需要做微小的倒角处理，避免装配时尖锐的边角刮擦接触面，也能引导构件快速对准卡槽，提升装配的顺畅度。

　　从安装边界来看，这类接头适配的杆件截面为等截面矩形，装配时不需要在杆件上额外打孔或者做其他二次加工，只需要按照设计长度裁切杆件，在对应交叉位置加工出匹配的切槽即可，不需要复杂的加工工序，普通的锯切设备就能完成杆件的加工，加工门槛很低。装配完成后，十字交叉位置的整体厚度和单根杆件的截面厚度保持一致，不会在连接位置出现厚度叠加的凸起，在多层框架排布的时候，不会因为连接位置的凸起影响层间的净空尺寸。在承受垂直于框架平面的载荷时，互锁的搭接面可以传递剪切力，常规工况下不需要额外增加加固件就能满足使用要求，如果是承受较大载荷的重载场景，也可以在咬合位置预留隐形的销钉孔，加装定位销进一步提升连接的抗载荷能力，不会破坏结构的外表面平整度。

　　不同于传统的三通、四通类管接头需要通过螺纹或者卡扣和杆件端部连接，这种搭接十字接头是在杆件的中间位置实现交叉连接，不需要将杆件截断成多段，整根杆件可以连续穿过多个交叉节点，大幅提升了框架整体的结构刚性，也减少了接头零件的使用数量，降低了整体的物料成本。在轻质框架搭建场景中，这种结构可以采用塑料、铝合金等易加工的材质制作，自重轻且装配效率高，完全可以替代传统的螺栓紧固连接方案，尤其适合非永久性的框架结构搭建，拆卸后的杆件可以重复利用，不会因为打孔或者焊接导致杆件报废，材料的复用率很高。在实际建模过程中，需要重点管控切槽位置的尺寸公差，尤其是槽宽和槽深的尺寸一致性，如果不同杆件的切槽尺寸偏差过大，会出现装配过紧无法插入或者装配后间隙过大松动的问题，建模时需要将配合面的公差做合理标注，给后续的加工环节明确精度要求，同时要注意搭接位置的接触面要保持平整，不能出现拔模斜度或者曲面错位，否则装配后两个杆件的表面无法齐平，会影响后续的附件安装。
