锯齿状对接拼接连接结构设计

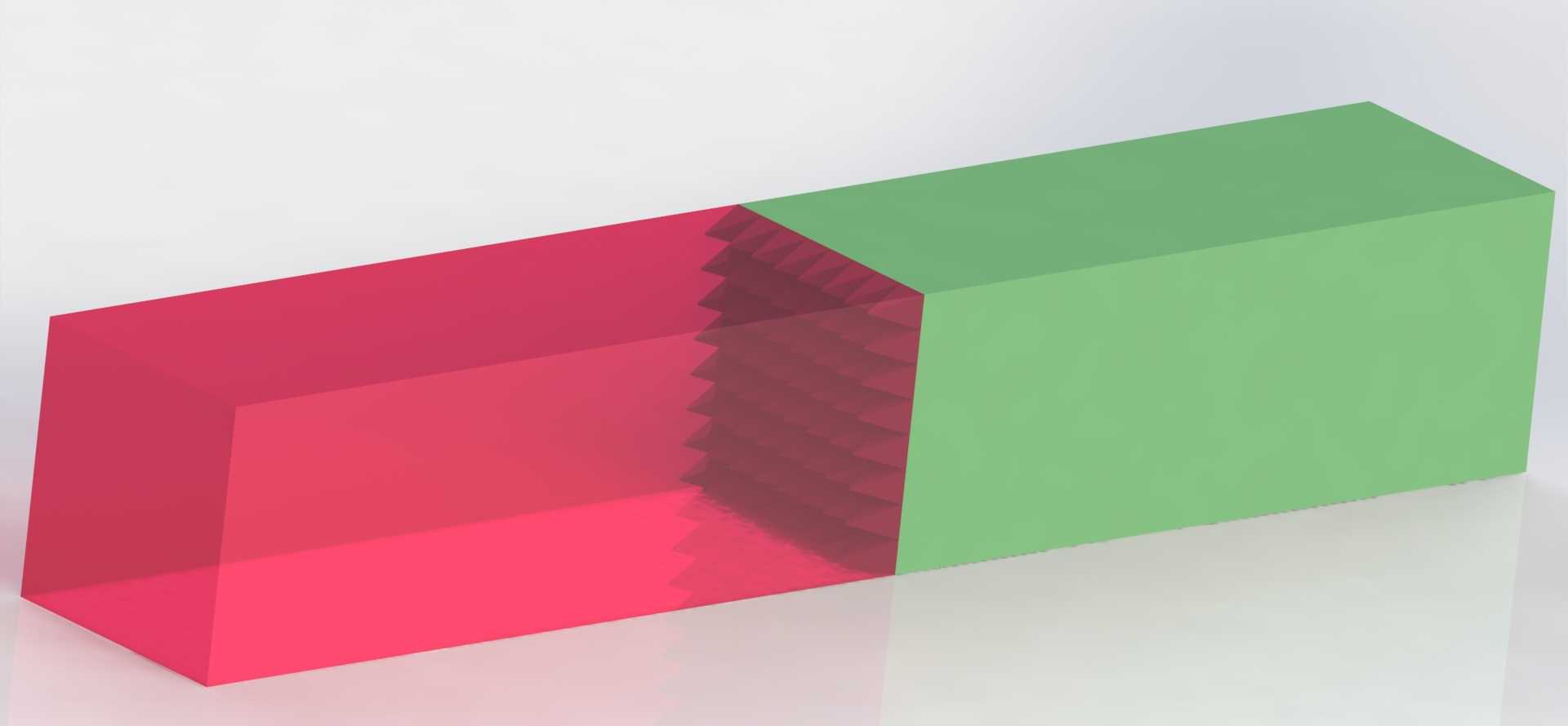

　　在各类非标自动化设备、工装夹具以及模块化机械结构的搭建过程中，两个矩形构件的快速对接与定位一直是结构设计环节需要重点考量的部分，传统的平面对接方式往往需要额外加装定位销、连接角码或者螺栓组来完成固定，不仅增加了装配环节的零件数量，在需要频繁拆装的场景下还会降低作业效率，同时对接面的抗剪切能力也会受限于紧固件的排布密度，长期受交变载荷作用时容易出现连接错位、紧固件松动的问题。这款锯齿状连接结构正是针对这类场景设计的快装式对接方案，其核心思路是在两个待对接构件的连接端面上加工出相互啮合的锯齿形咬合结构，依靠齿形的相互嵌合来承担横向剪切力，同时限制对接构件在垂直于对接面方向之外的多个自由度，大幅降低对额外定位零件的依赖。从结构形态来看，

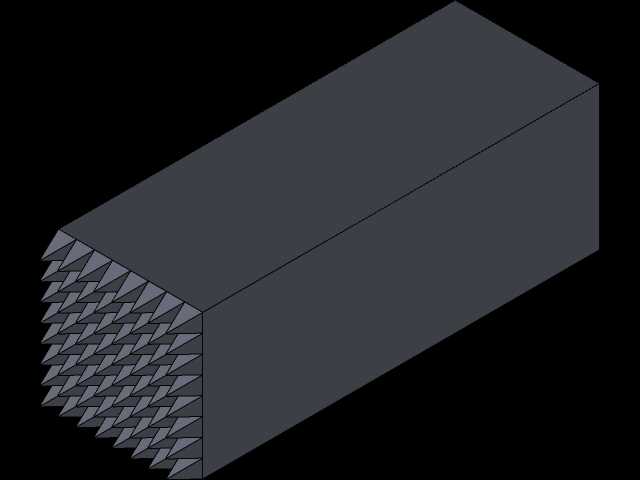

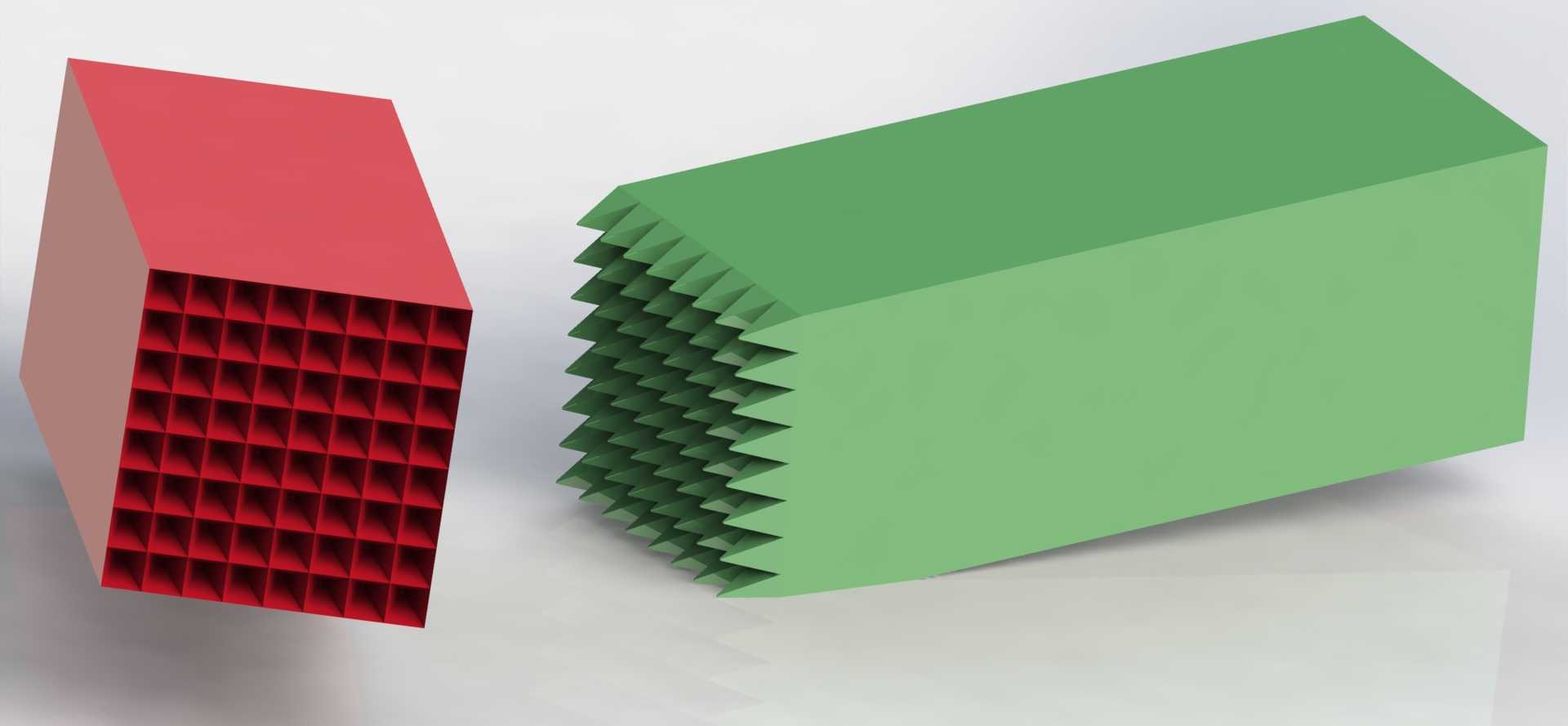

　　两个对接构件的主体均为等截面矩形块体，连接端的锯齿沿构件的厚度方向等距排布，齿形采用直齿结构，齿侧的配合面设计为小间隙配合，既能够保证装配时可以顺利将两个构件沿对接方向推入啮合，又能在啮合完成后限制两个构件在上下、左右方向的相对窜动，齿顶与齿根处均做了微小的圆角过渡处理，避免应力集中导致的齿部断裂问题，同时也能减少装配过程中齿面的磕碰损伤。在实际应用场景中，这类结构可以直接用于模块化输送线的型材段快速拼接，不需要在型材内部预置复杂的连接螺母，只需要将两段型材的锯齿端对齐啮合后，在对接面的外侧加装少量锁紧件即可完成固定，相比传统的型材连接方式，装配效率能够提升40%以上，同时对接后的直线度更容易保证，不需要反复调整校准。

　　在工装夹具的基板拼接场景中，这类锯齿连接结构也能发挥明显优势，当需要搭建大尺寸的工装作业平台时，多块基板通过锯齿结构对接后，齿形的啮合作用可以保证各块基板的上平面处于同一水平面，不会出现传统平面对接时容易产生的台阶差，同时基板之间的抗错位能力更强，在承受工件装夹的冲击力时不会出现对接缝偏移的问题。设计这类锯齿连接结构时，需要重点考量齿距与齿深的匹配关系，齿距过大则啮合后的定位精度不足，齿距过小则会增加加工难度，同时齿部的结构强度会下降，针对常用的矩形构件尺寸，齿距一般设置为构件对接面高度的1/8到1/6之间，齿深设置为齿距的1/2左右，能够在保证结构强度的同时兼顾加工便利性。安装边界方面，这类锯齿结构的对接方向为单一轴向，

　　装配时只需要保证两个构件沿对接轴线方向对正，即可顺利完成啮合，不需要额外的导向结构，构件主体的外轮廓尺寸保持一致，对接完成后外表面没有突出的连接结构，不会影响后续其他零部件在构件外侧的安装固定，在需要拆卸时，只需要解除外侧的锁紧约束，将两个构件沿对接轴线方向反向拉出即可完成分离，拆装过程不会损伤齿形配合面，能够满足反复拆装的使用需求。在受力特性上，锯齿结构的齿侧接触面为倾斜面，当两个构件受到轴向的拉力作用时，齿面会产生相互楔紧的作用，拉力越大楔紧力越强，连接的可靠性也就越高，相比传统的平面粘接或者螺栓连接，这种结构在承受交变轴向载荷时的抗松动能力更突出，同时齿形的啮合面可以传递更大的扭矩，当两个对接构件需要传递一定的回转力矩时，不需要额外加装扭矩传递零件，依靠齿面的咬合即可完成力矩传递，能够简化整体的传动结构设计。针对不同的使用场景，锯齿的齿形角度也可以做针对性调整，在需要更高抗剪切能力的场景下，可以适当减小齿侧的倾斜角度，提升齿面的接触面积，降低单位面积的接触应力；在需要更快速拆装的场景下，可以适当增大齿侧角度，让装配时的导入更顺畅，减少卡滞的概率。
