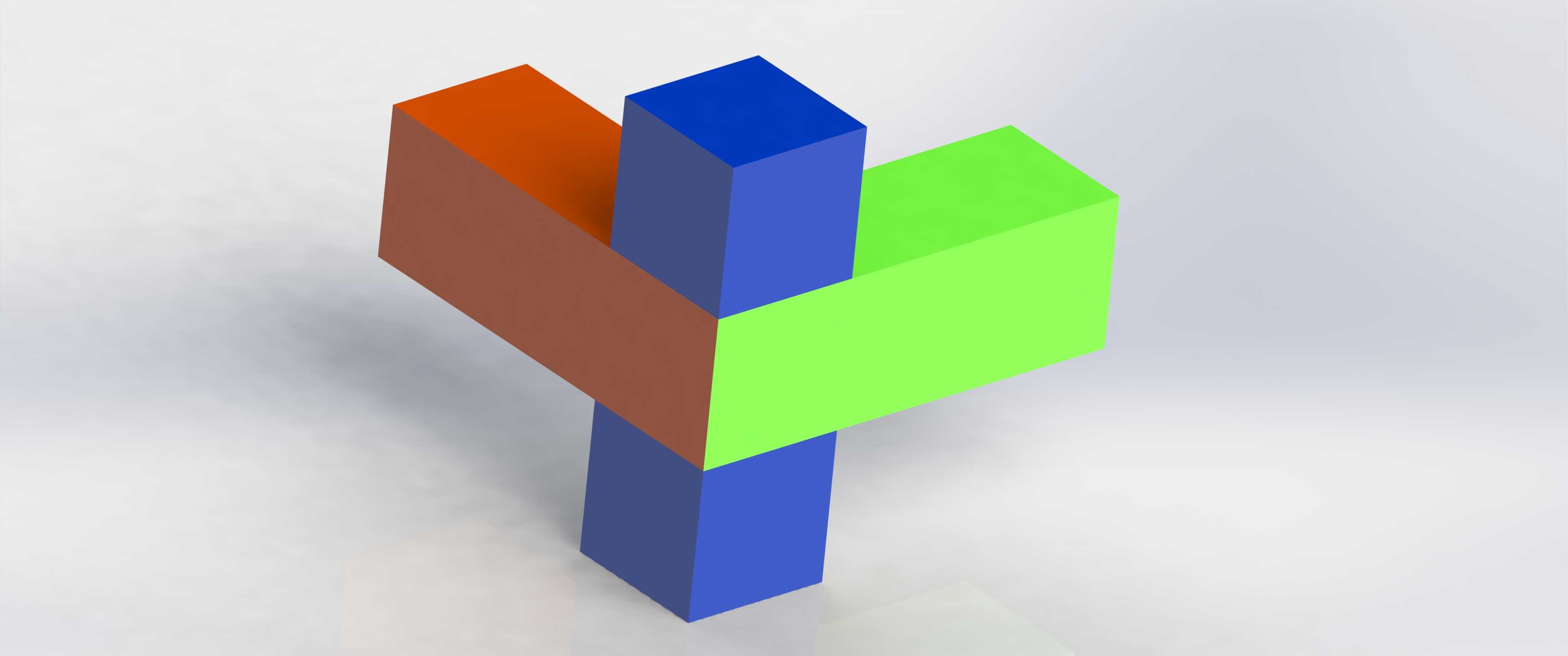

带关节板的三件式拼接连接膝盖结构

　　在模块化框架搭建、工业型材拼接以及需要多向受力传导的连接场景中，这类带关节板的三件式膝盖结构是解决非正交方向杆件对接的核心部件。不同于常规的直角或直连式接头，该结构专门针对三个不同方向杆件的交汇节点做了适配设计，能够在空间内实现三个正交方向杆件的稳固衔接，同时通过关节板的过渡结构分散节点处的集中应力，避免杆件端部因受力不均出现变形或断裂。

　　从实际应用场景来看，这类结构常出现在工业铝型材框架的转角节点、物流仓储货架的立体拼接位、自动化设备的支撑框架交汇点，甚至部分模块化工装夹具的骨架连接位置。在这些场景中，节点往往需要同时承受来自三个方向的拉压载荷、剪切力以及轻微的振动冲击，常规的两通接头无法满足多向连接需求，而采用焊接方式又会破坏型材表面处理层，后期拆装调整难度极大，这种三件式拼接膝盖就刚好填补了这一应用空白，无需焊接即可完成多向杆件的快速组装，后期维护调整时也能单独拆卸更换单个部件，降低运维成本。

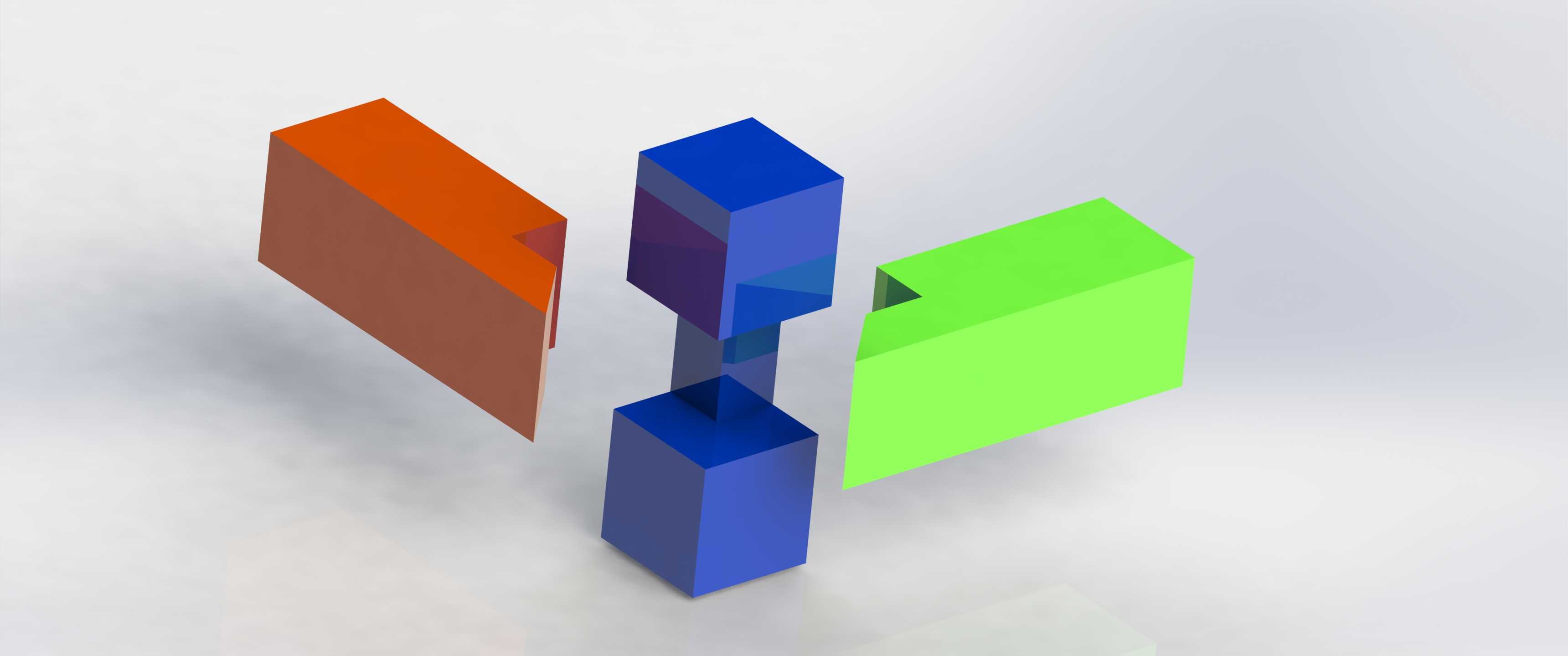

　　从功能特性上看，该结构采用三件分体式设计，三个独立的插接块分别对应三个方向的杆件内腔，每个插接块的外形尺寸与对应杆件的内截面尺寸做了公差适配，保证插入后不会出现旷量，同时中间的关节板作为核心承载件，将三个插接块连为整体，关节板的接触面与每个插接块的端面做了贴合处理，当杆件受载时，力会通过插接块传递到关节板上，再由关节板均匀分散到另外两个方向的杆件上，避免节点处出现应力集中。不同于一体式接头，分体式设计降低了单个零件的加工难度，同时在装配时可以先将单个插接块分别塞入对应杆件端部，再通过关节板完成拼接，装配容错率更高，即使杆件存在轻微的尺寸偏差，也能通过分体件的微调完成装配。

　　设计思路上，该结构优先考虑了节点的受力合理性与装配便捷性。首先在受力层面，三个插接块的延伸长度做了差异化设计，对应竖直方向的插接块长度更长，能够嵌入杆件更深的位置，因为竖直方向往往是主要的承载方向，更长的嵌入深度可以提升抗拔脱能力，减少竖直载荷下节点的窜动风险；水平两个方向的插接块长度根据常规水平杆件的受力特点做了匹配，保证水平方向的剪切力能够有效传递。关节板的外形做了切角处理，避免装配后棱角突出划伤操作人员，同时关节板与插接块的配合面采用平面贴合，没有复杂的卡扣结构，一方面降低了注塑或机加工的难度，另一方面平面配合的受力面积更大，长期受载下不容易出现卡扣断裂的问题。

　　在外形尺寸与安装边界上，该结构的整体外轮廓与对接杆件的外截面保持齐平，装配完成后不会在节点处形成突出的凸台，整个框架的外表面保持平整，方便后续在框架上安装面板、护板等外围部件，不需要额外对节点处做打磨或切削处理。安装时需要注意，三个方向的杆件端部需要保证切口平整，切口面与杆件轴线垂直，否则插接块插入后会出现关节板无法完全贴合的问题，影响节点的承载能力；每个插接块与杆件之间可以根据实际载荷需求选择过盈配合或者加装紧定螺钉固定，在轻载场景下依靠过盈配合即可满足使用需求，重载场景下在插接块与杆件的对应位置打紧定孔，加装紧定螺钉后可以进一步提升连接可靠性，避免长期振动下出现松动。

　　实际使用中，这类结构的节点在承受静态载荷时，三个方向的力通过关节板形成自平衡，不需要额外的加强筋即可满足常规框架的承载需求；在存在振动的工况下，比如自动化设备的支撑框架，建议在关节板与插接块的配合面添加防滑垫片，进一步增大摩擦力，减少微动磨损。不同于焊接节点，这种拼接式膝盖可以反复拆装，在需要频繁调整框架结构的场景中优势明显，比如生产线的临时工装、可调整的仓储货架，都可以通过这类接头快速完成结构调整，不需要切割重新焊接，大幅缩短结构调整的周期。
