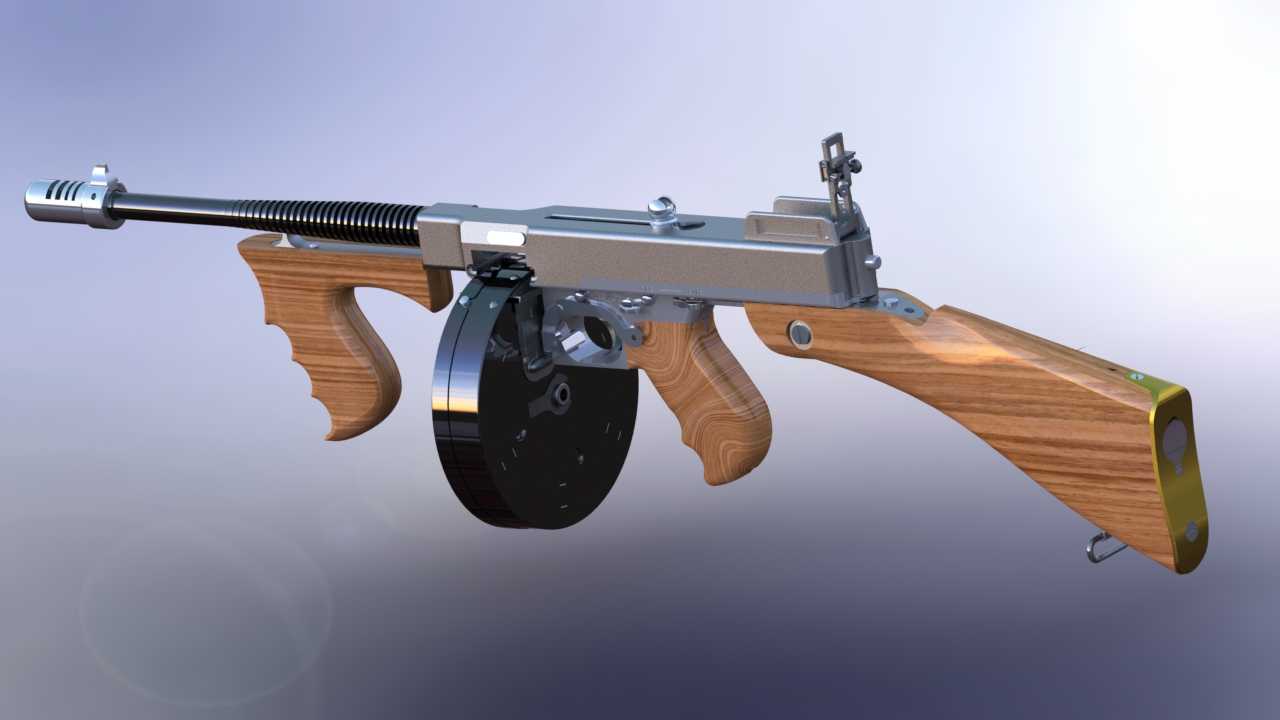

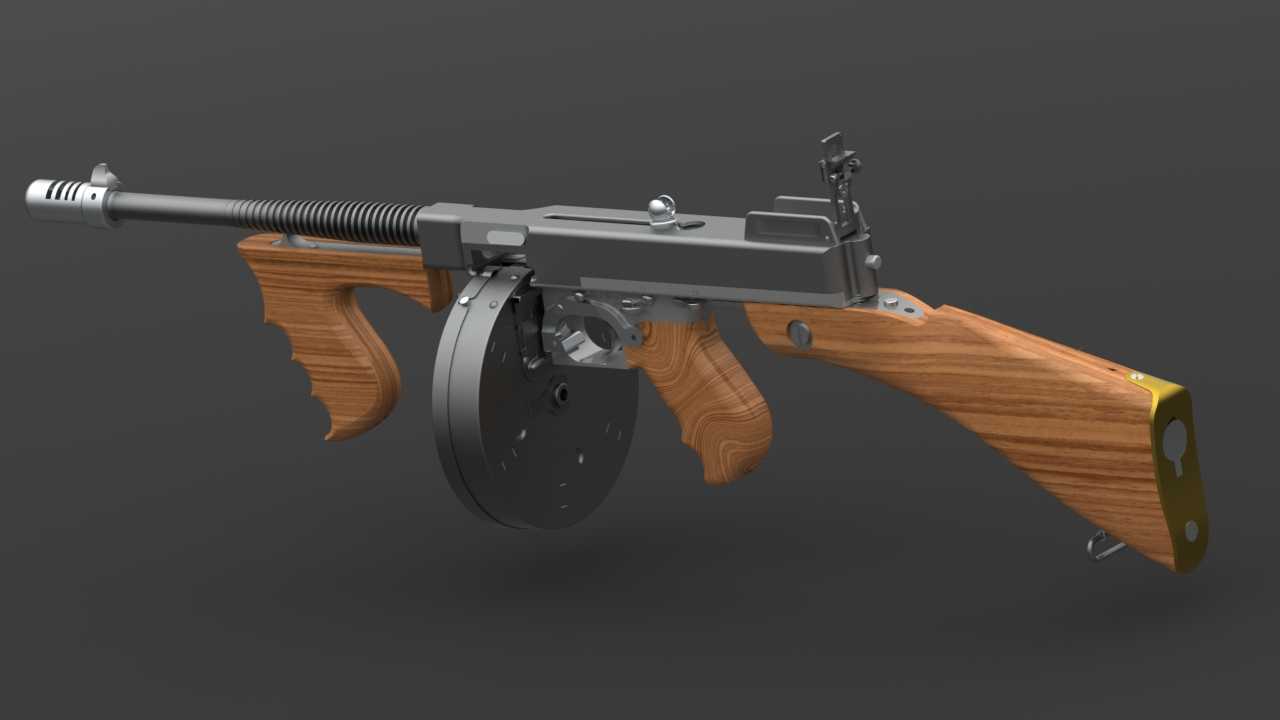

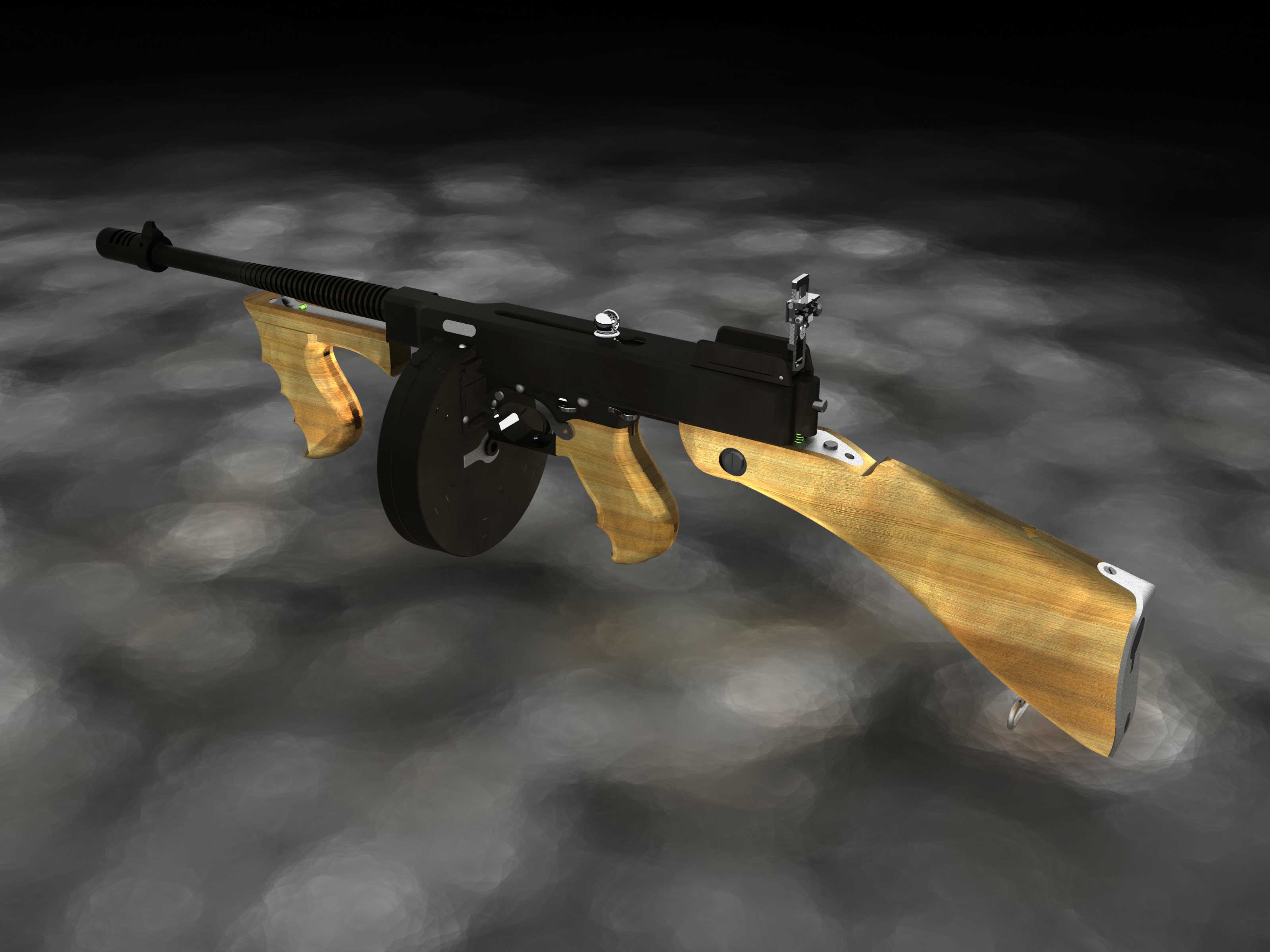

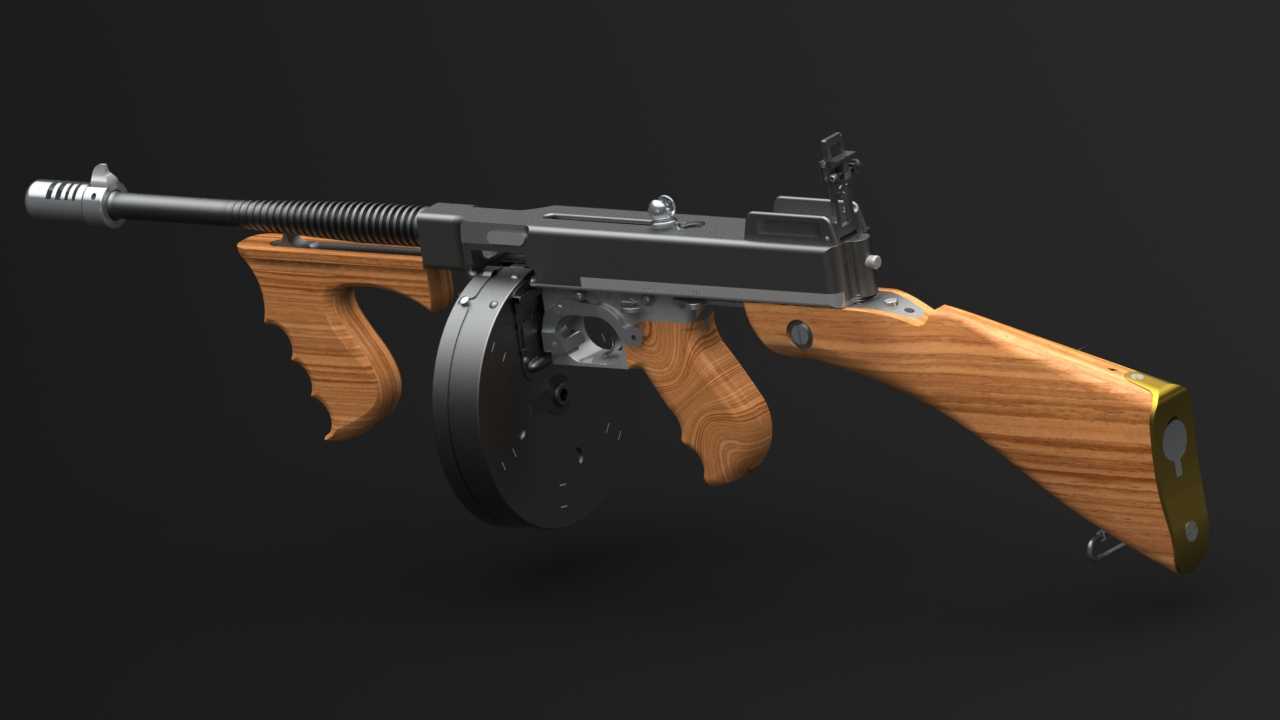

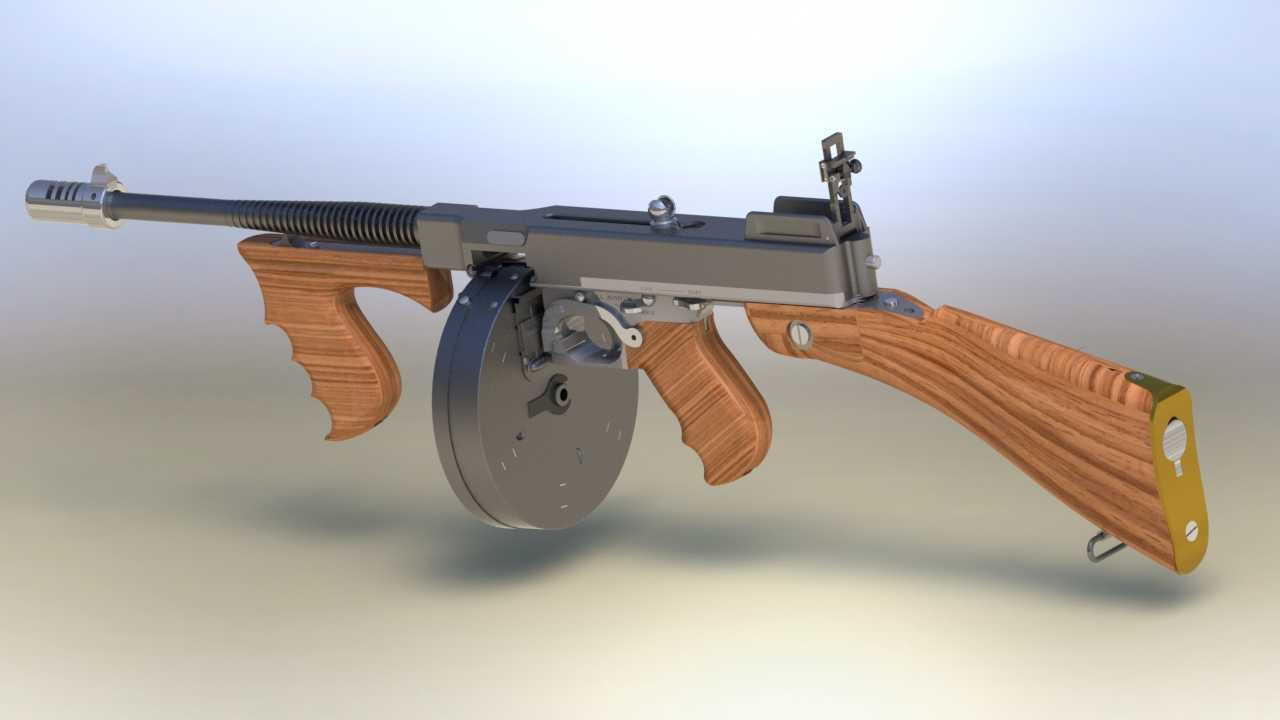

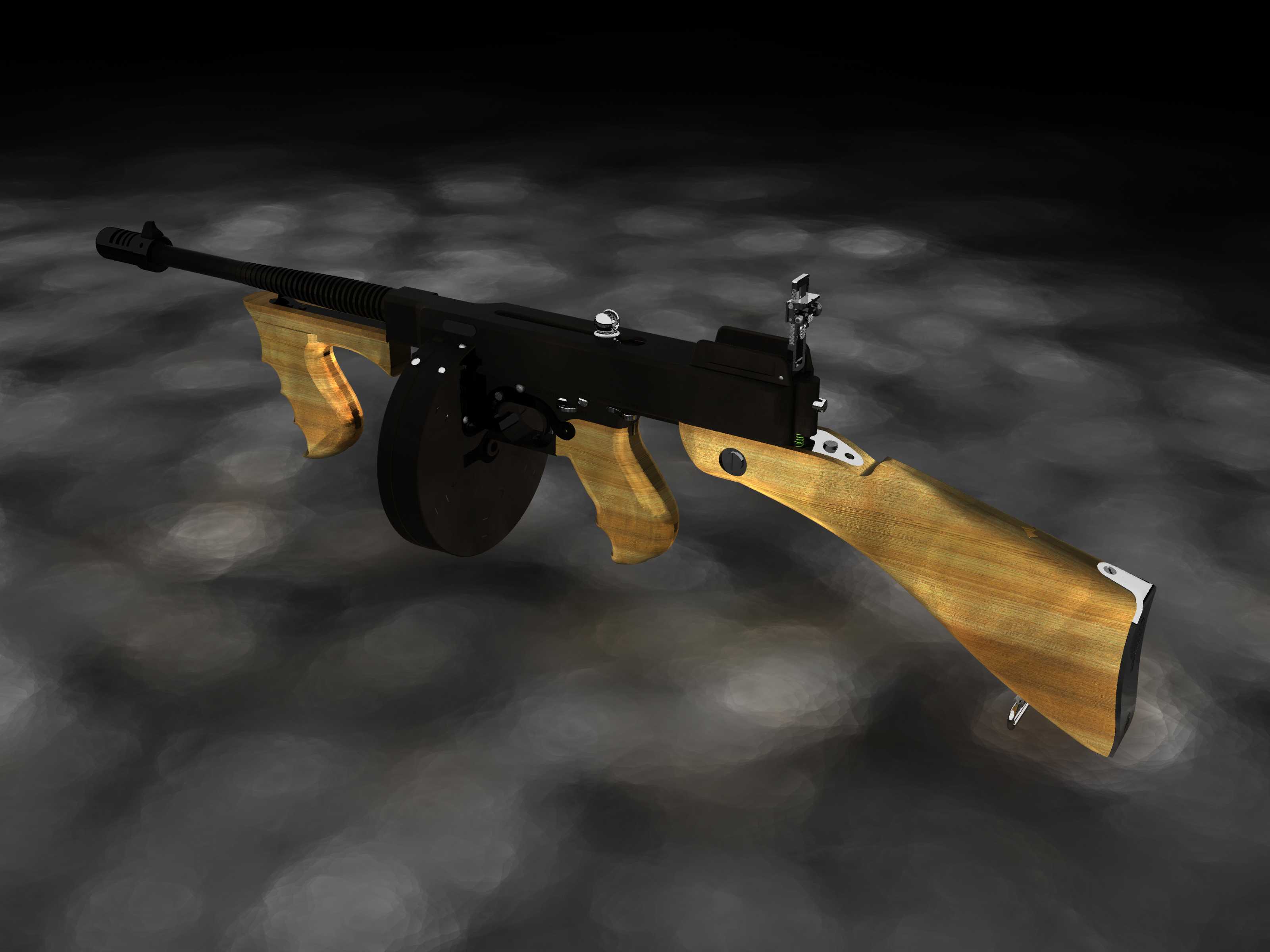

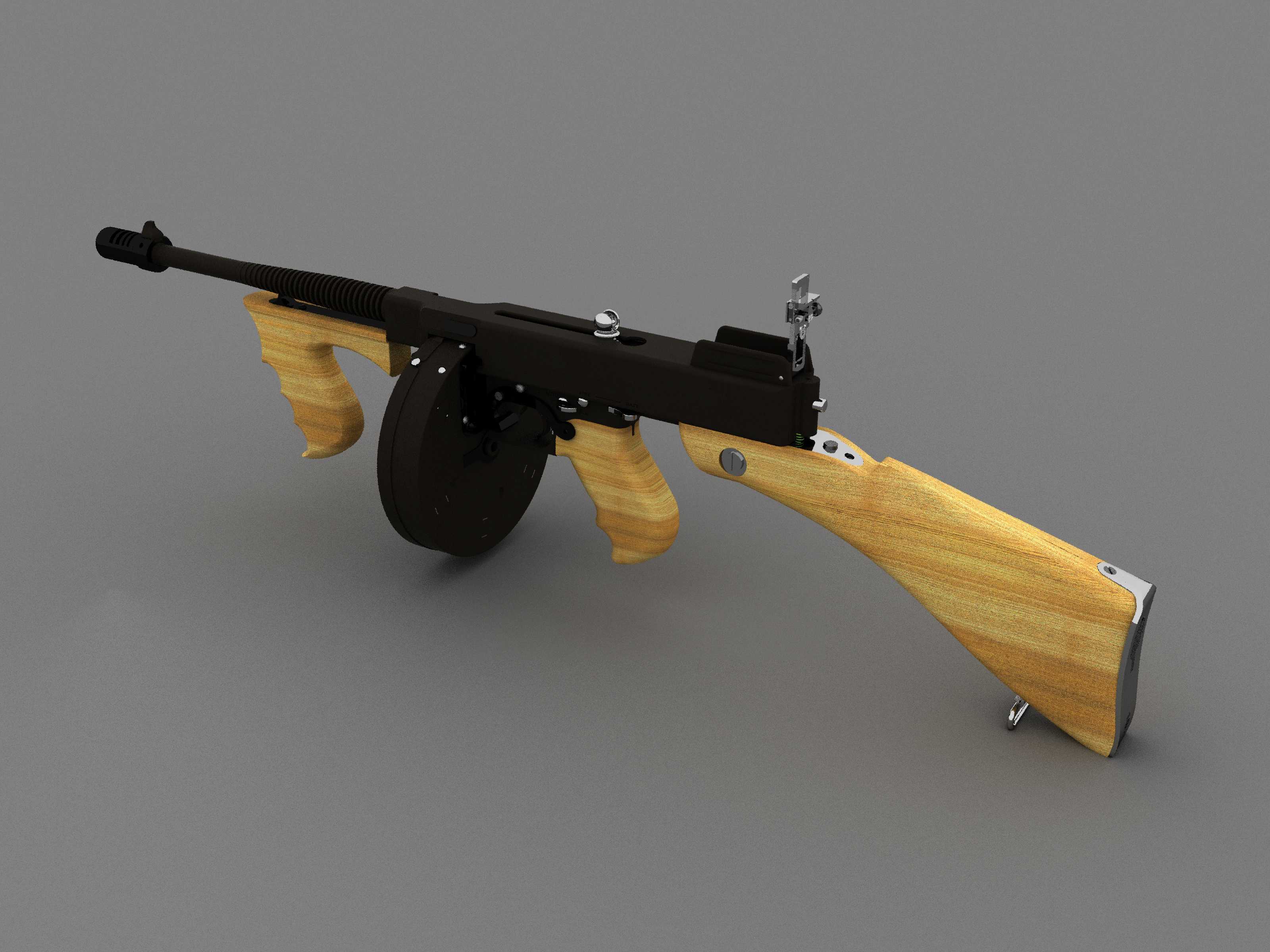

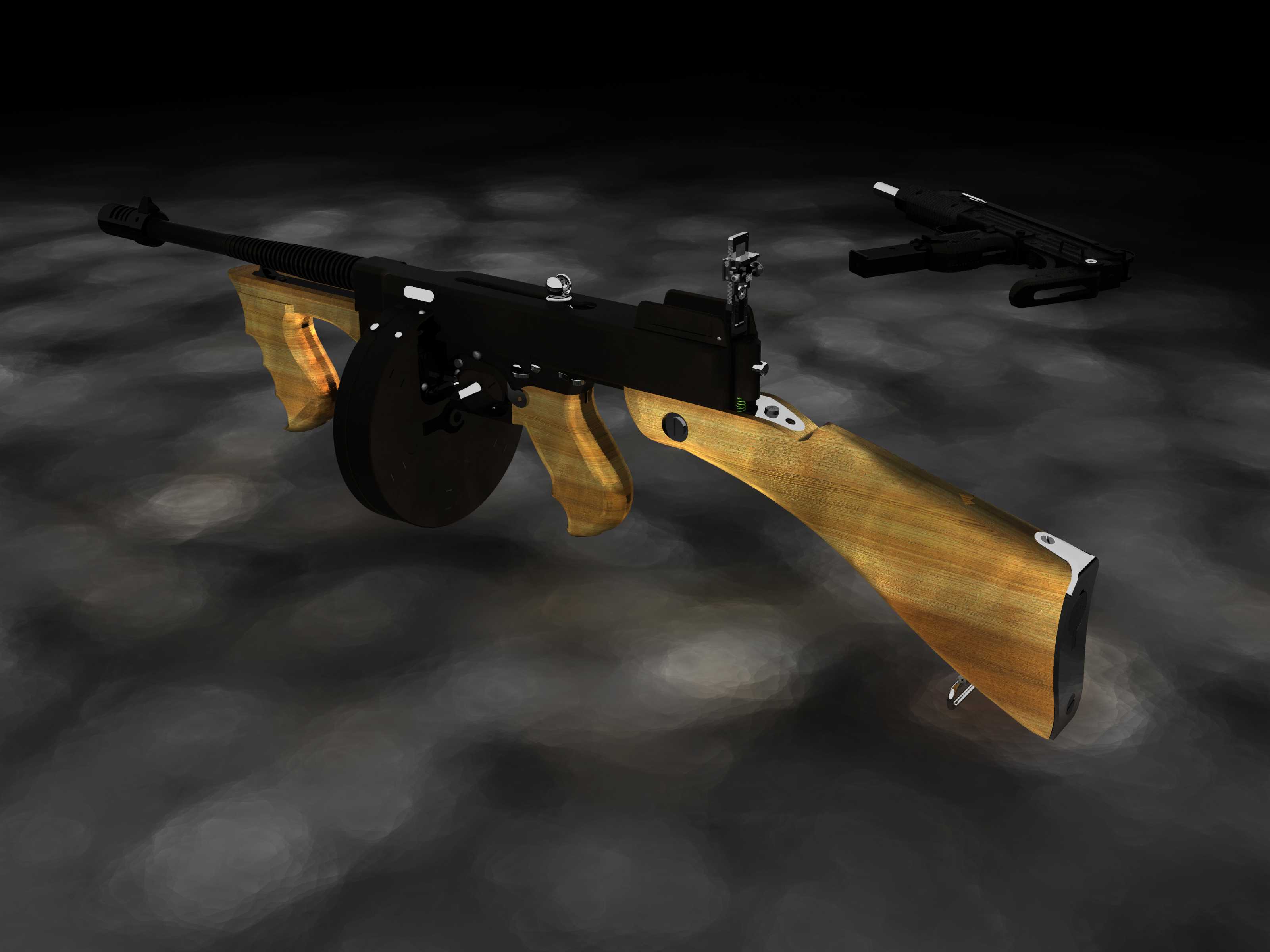

汤普森1928式冲锋枪结构三维数模

　　该三维数模完整还原了汤普森1928式冲锋枪的全结构细节，建模过程中严格参照实物测绘的尺寸比例，对枪械的自动机组件、供弹机构、发射机构、枪托握把组件、瞄准装置等核心部分做了分件建模，可直接用于结构原理演示、轻武器科普教具开发、影视道具数字化预演等场景。从实际应用场景来看，这类枪械结构数模常被用于军警教学中的自动武器原理拆解演示，相比实物教具，数字化模型可实现无损耗的反复拆装演示，还能通过剖面展示内部击发、供弹、退壳的完整运动逻辑，帮助受训人员快速理解自由枪机式自动原理的运作逻辑；在文创及影视道具开发环节，该数模可直接导出用于3D打印等比例道具，提前验证外形比例与握持手感，减少实物打样的反复调整成本。从功能特性来看，

　　该结构保留了1928型标志性的弹鼓供弹接口，同时兼容弹匣供弹结构，建模时对弹鼓内部的托弹板、涡卷弹簧、拨弹轮等供弹组件做了完整还原，可模拟弹鼓供弹时的弹药输送路径；枪身部分的木质固定枪托与前握把做了曲面贴合处理，握持区域的弧度完全参照人体工程学设计，对应金属机匣与木质部件的连接销、固定螺钉位置均做了精准定位，安装边界完全匹配实物装配逻辑，不存在干涉错位问题。设计思路上，建模时优先保证核心运动部件的装配间隙合理性，枪机与机匣导轨的配合间隙、拉机柄与机柄槽的滑动行程、扳机与阻铁的联动行程均按照实物公差范围设定，避免出现运动干涉；枪管部分的散热槽、枪口防跳器的结构细节均做了还原，照门与准星的调节结构保留了可调余量，

　　可模拟不同射程下的瞄准角度调整。外形尺寸方面，全枪长度对应实物的852毫米设定，枪管长度取267毫米的标准尺寸，弹鼓安装后全枪高度控制在270毫米范围内，不含弹鼓时空枪结构的宽度为48毫米，各部件的安装定位基准均以枪管轴线为核心基准，枪托贴合面、握把安装面、瞄准装置的基准面均与枪管轴线保持平行或垂直的装配关系，确保整体结构的装配一致性。对于结构设计从业者而言，该模型可作为参考案例，理解早期冲锋枪在材料选用上的设计逻辑——木质部件承担握持与抵肩缓冲功能，金属机匣承担核心受力与运动导向功能，不同材料的连接位置通过金属嵌件增强结构强度，这类结构设计思路在手持类动力工具、单兵作业装备的结构设计中也有很高的参考价值；在三维建模层面，该模型的曲面处理、分件逻辑、装配约束设置也可作为复杂手持装备建模的参考范例，尤其是木质枪托的大曲率曲面建模、金属冲压件的薄壁结构建模、多部件联动的机构运动仿真设置，都能为同类产品的建模工作提供可参照的实现路径。
