带切削齿的工业传动滚子链结构设计

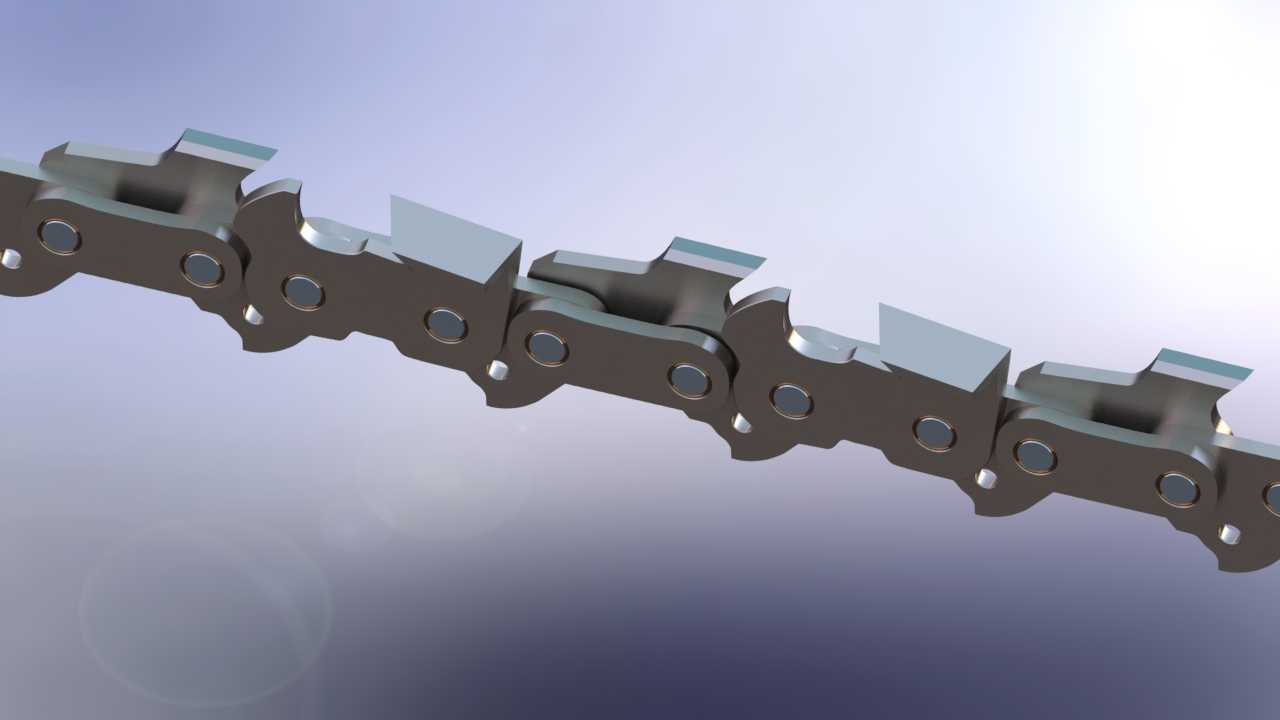

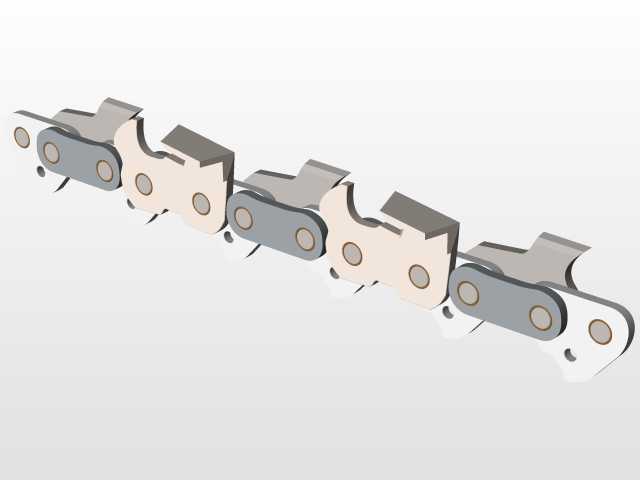

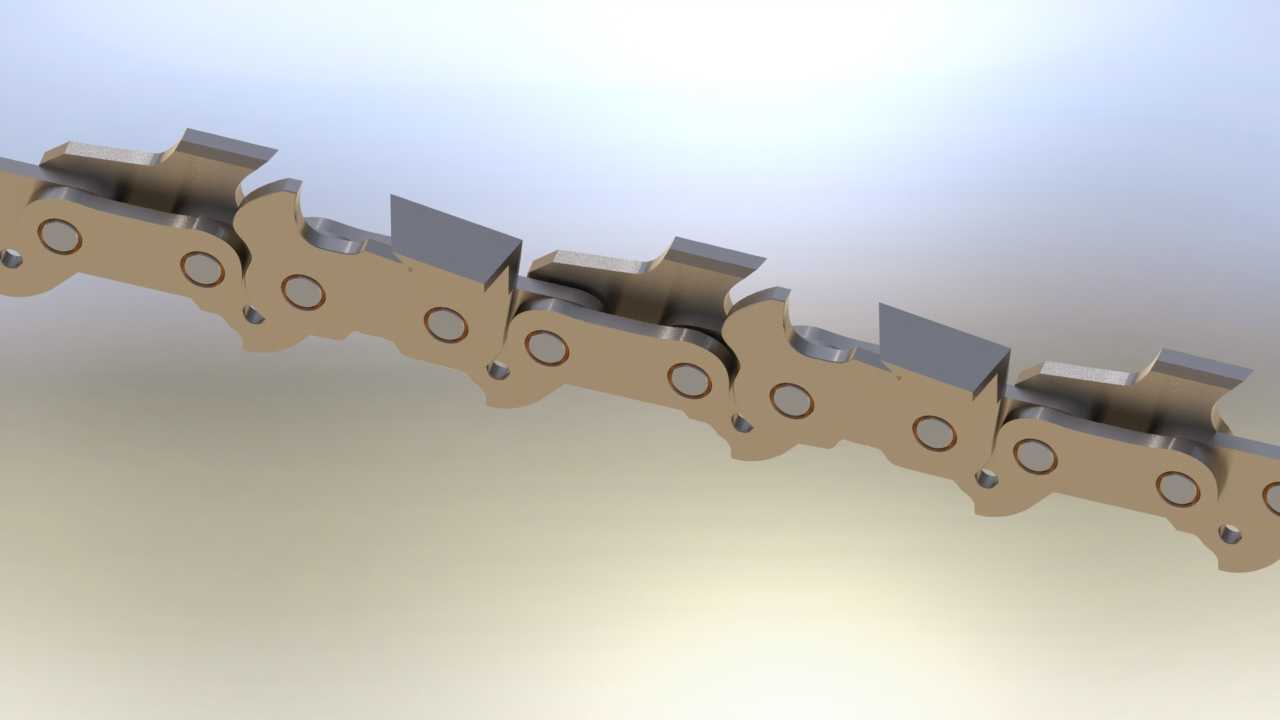

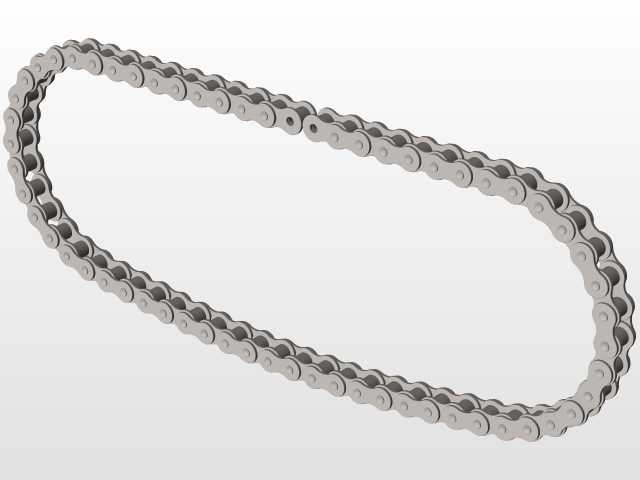

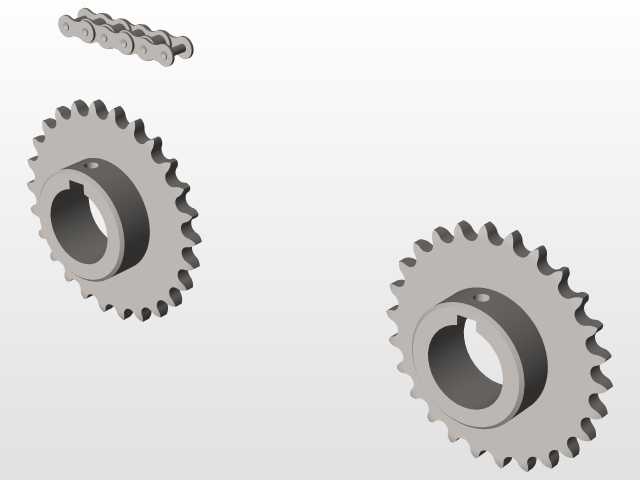

　　这款带切削齿的链条结构，在常规滚子链的基础上做了功能拓展设计，区别于普通仅做动力传递的传动链，其外链节外侧集成了成型切削齿，可在完成动力传输的同时，实现对接触物料的刮削、破碎、输送功能，常见于林业采伐的油锯切削机构、散料输送线的刮料机构、木材加工设备的进料切削单元、农业收获机械的茎秆切割输送组件中。从实际工况适配角度看，常规传动链仅需保证链节间的铰接灵活度与抗拉载荷，而该款链条的切削齿需要承受周期性的冲击载荷与摩擦磨损，因此在链节结构设计时，将切削齿与外链板做一体化成型处理，避免了装配式齿片在高频冲击下出现松动脱落的问题，齿部的刃口角度根据切削对象的硬度做了差异化适配，针对木质纤维类物料设计的齿形带有前角与后角的合理配比，既保证切入时的锋利度，又能避免齿部在冲击载荷下发生崩裂。

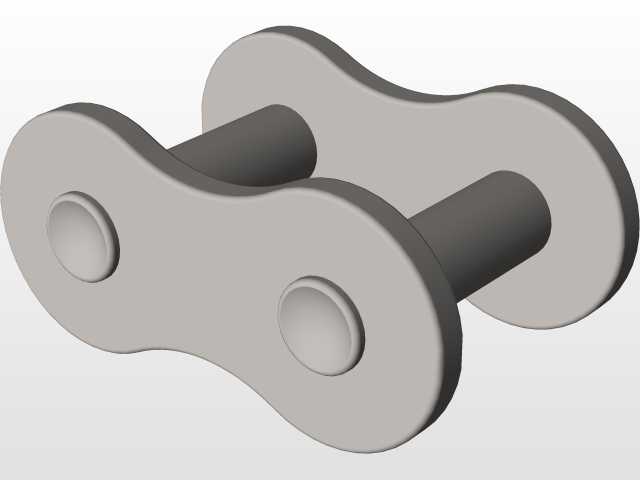

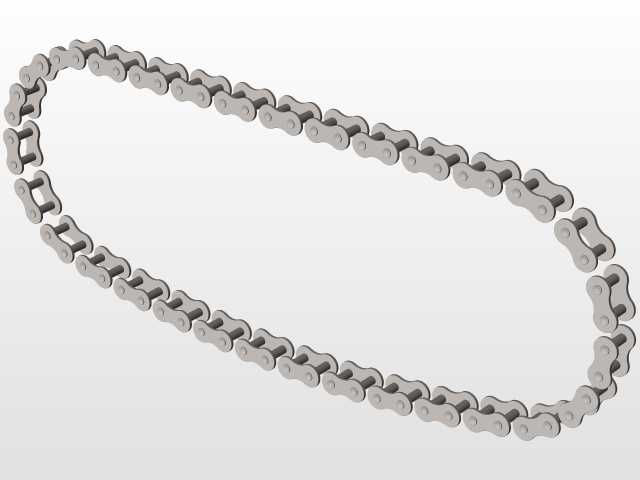

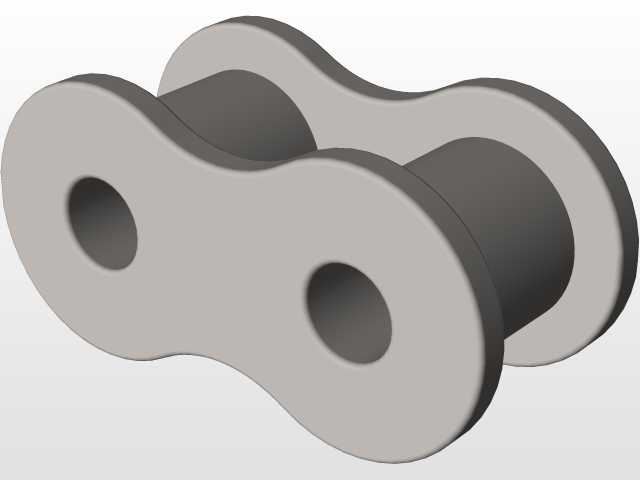

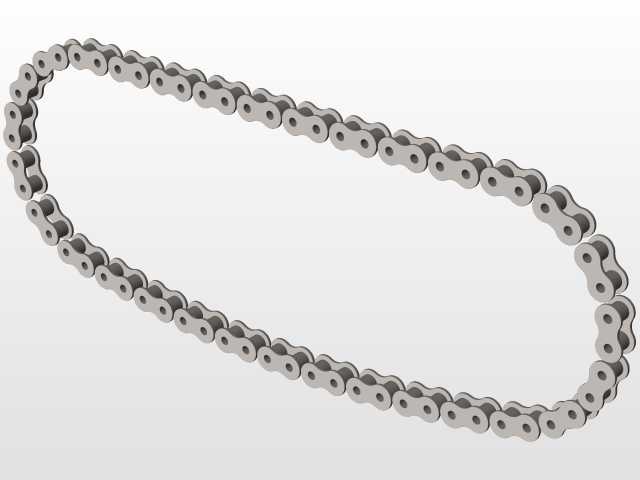

　　从结构组成来看，该链条沿用了标准滚子链的铰接副结构，内链节由两片内链板、两个套筒、两个滚子压装组成，外链节由两片带切削齿的外链板、两个销轴压装组成，铰接处的间隙控制在0.02-0.05mm区间，既保证链节绕链轮转动时的灵活度，又避免间隙过大导致传动过程中产生冲击振动，滚子的外径与配套链轮的齿槽尺寸做了匹配设计，保证啮合时滚子与齿面为滚动摩擦，降低啮合过程中的磨损速率。设计过程中需要重点关注链节的节距精度，单节节距的公差控制在±0.03mm以内，整链累计节距误差不超过0.1%，避免在链轮上啮合时出现爬齿、跳齿问题，尤其是在高速运转工况下，节距误差过大会导致链条动载荷急剧上升，大幅缩短使用寿命。

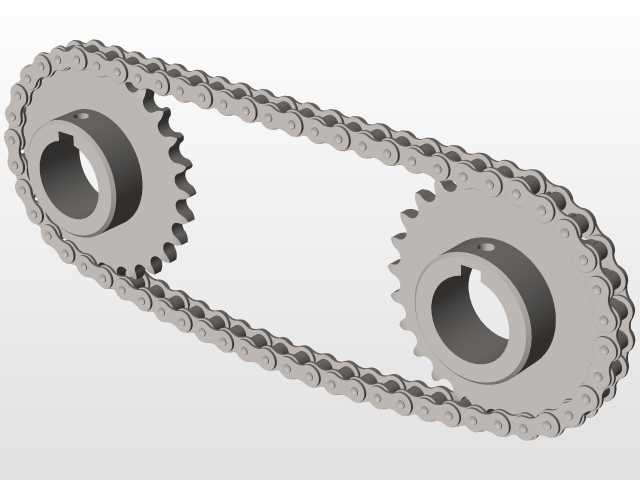

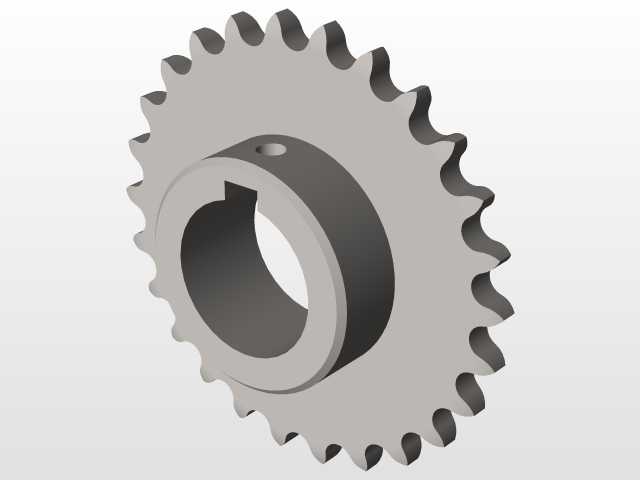

　　安装边界方面，该链条的最小弯曲半径由链节的铰接转角决定，设计时将单节最大转角控制在15°，对应配套链轮的最小齿数为12齿，实际选型应用时不建议使用齿数少于15齿的链轮，否则会增大链节的铰接磨损，同时链条的张紧行程需要预留整链长度的2%-3%，避免运转过程中因磨损伸长导致张紧失效。切削齿的外伸尺寸根据实际作业需求设定，齿顶高出链板基准面的高度控制在8-12mm区间，既保证足够的切削深度，又避免齿部外伸过长导致运转过程中与设备护罩、机架发生干涉，齿部的排布采用交错式布局，相邻链节的切削齿在宽度方向上错开一定距离，保证切削过程中无作业死角，同时平衡链条运转时的横向受力，避免出现偏磨问题。

　　在功能特性上，该链条同时具备动力传递与作业执行双重属性，相比单独布置传动机构与切削机构的设计，采用一体化链条结构可大幅简化设备的整体结构，减少传动环节的功率损耗，提升设备的传动效率。针对不同的应用场景，链板的材质可选用40Mn或42CrMo合金结构钢，经过调质处理后硬度达到HRC28-32，保证链板的综合力学性能，切削齿部位可做局部高频淬火处理，硬度达到HRC55-60，提升齿部的耐磨性能与抗冲击性能，铰接副的销轴与套筒表面可做渗碳处理，降低铰接处的磨损速率，延长链条的整体使用寿命。设计过程中还需要考虑链条的润滑通道，在销轴与套筒的配合面预留储油间隙，可采用预润滑脂填充或外接滴油润滑的方式，保证铰接处的润滑状态，避免干摩擦导致的早期失效。

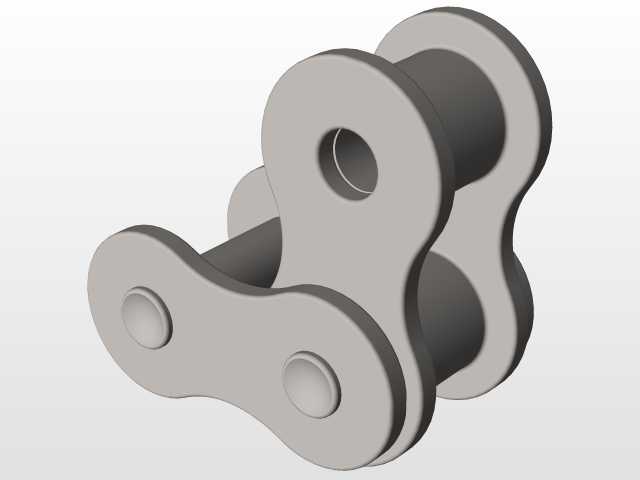

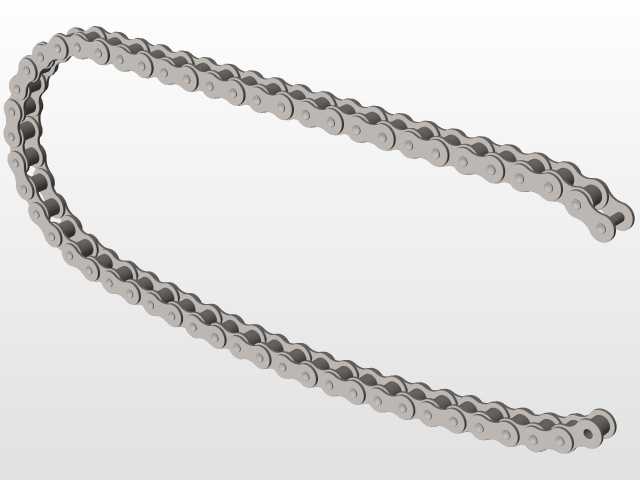

　　实际选型应用时，需要根据设备的传递功率、运转速度、作业载荷计算链条的安全系数，一般在切削类冲击载荷工况下，安全系数需要取到8-10倍，避免链条在冲击载荷下发生断裂失效，同时链条的破断载荷需要满足最大瞬时冲击载荷的1.5倍以上，保证作业过程中的可靠性。链条的接头处采用过渡链节连接，过渡链节的抗拉强度达到标准链节的80%以上，安装时需要将过渡链节的开口方向与链条的运动方向相反，避免运转过程中连接销轴受到侧向力导致脱落。
