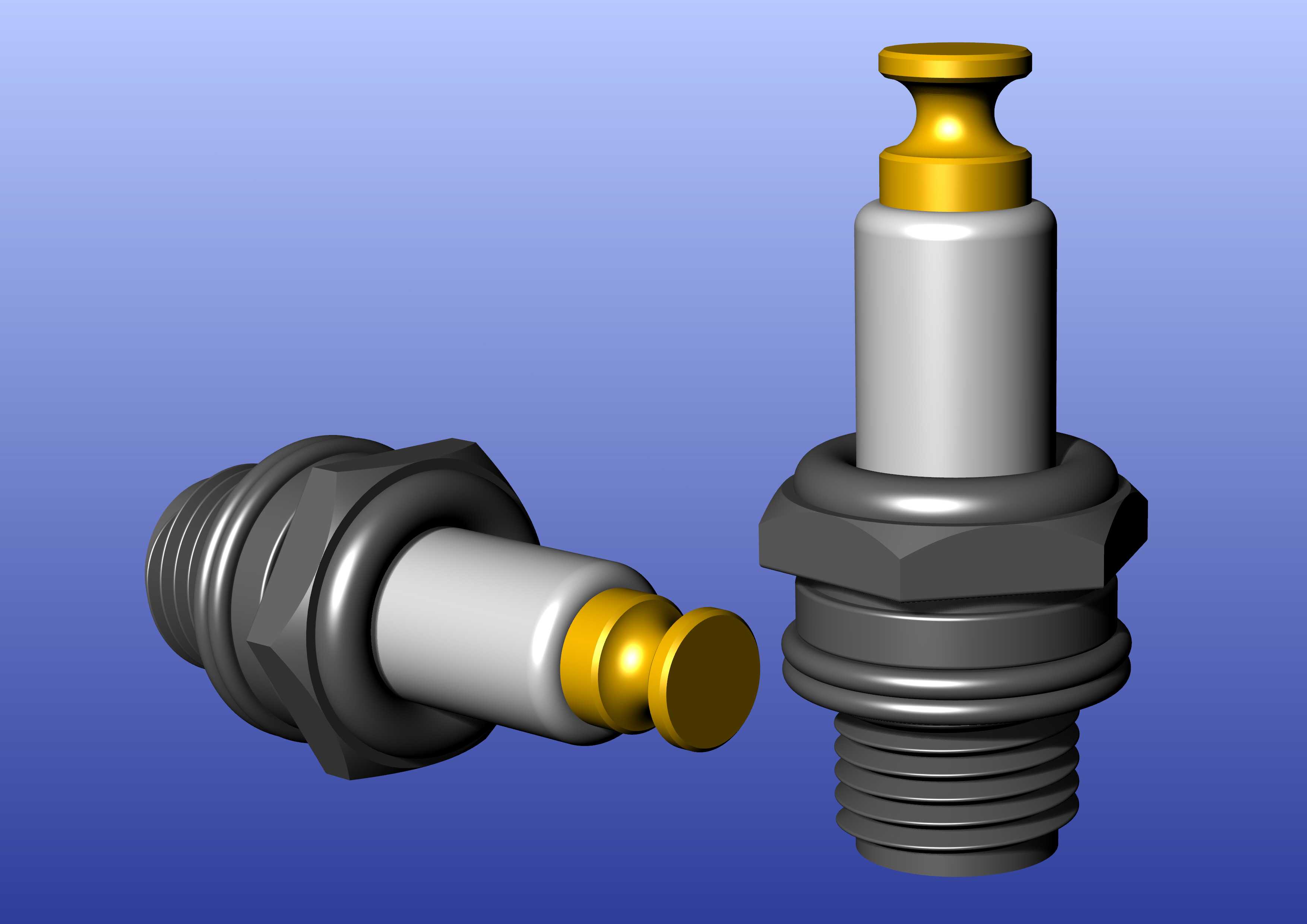

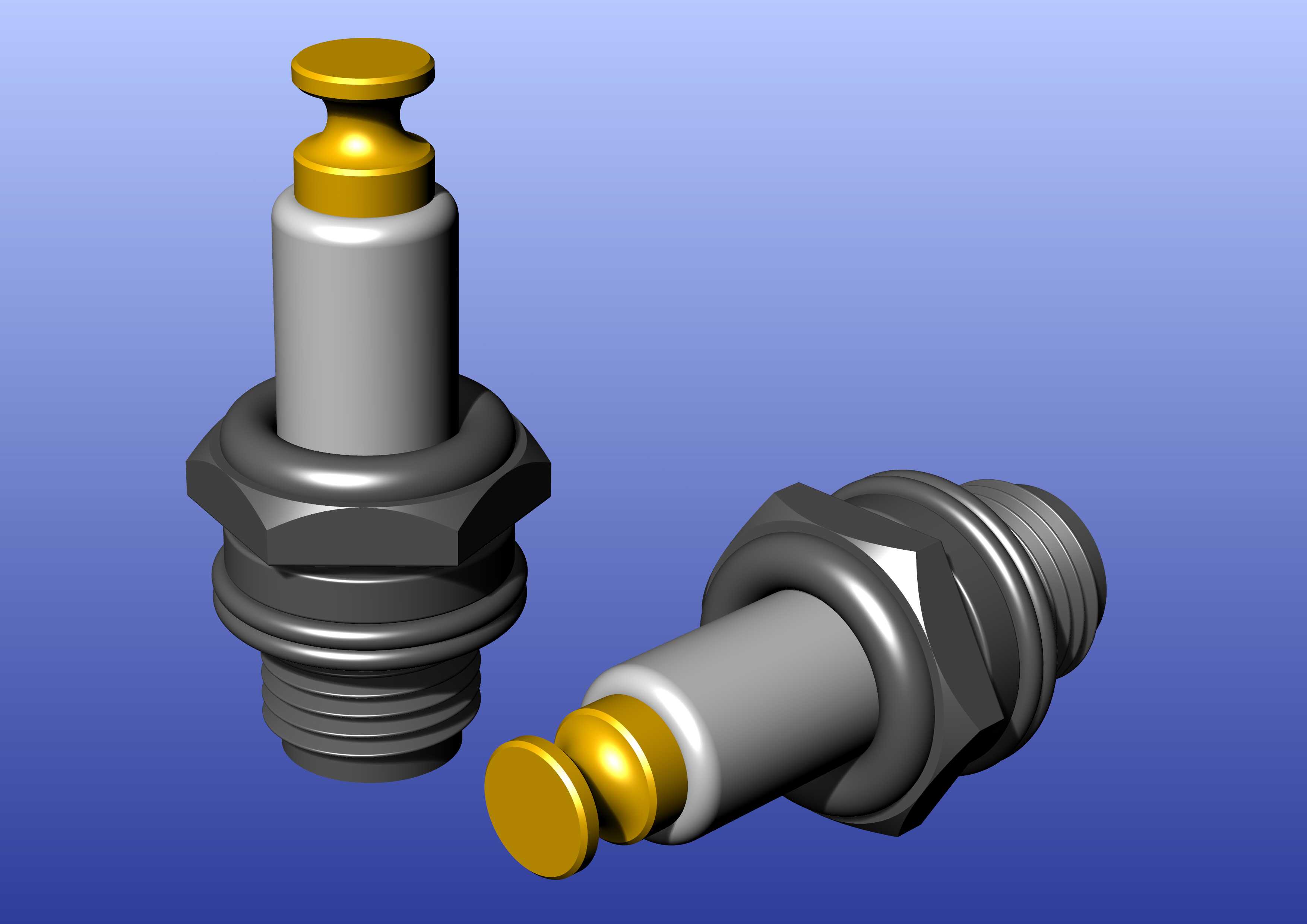

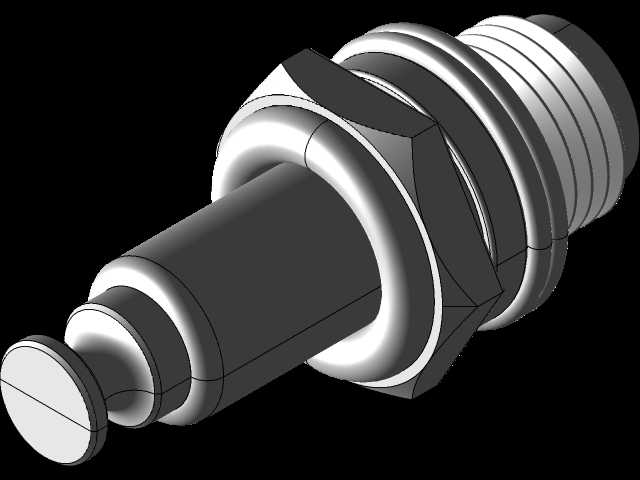

公制M10x1螺纹NGK CM-6火花塞结构

　　在小型通用内燃机、航模动力、园林机械以及微型发电机组的点火系统中，火花塞是直接决定缸内混合气点火可靠性的核心部件，本次呈现的CM-6规格火花塞，适配小排量高转速动力单元的紧凑安装空间，其螺纹规格为公制M10x1，属于细牙连接范畴，相比粗牙螺纹在薄壁缸盖上的啮合更平稳，密封受力更均匀，能避免安装时对铝制缸盖螺纹造成损伤。从结构设计逻辑来看，该火花塞整体分为接线端子、绝缘瓷体、金属壳体、密封垫圈、中心电极与侧电极几个核心区段，顶部的接线端子采用凸缘式柱头结构，适配卡扣式高压点火线连接，相比螺纹压接式端子在高频振动工况下不易松脱，接触电阻更稳定，能保证高压脉冲的无损耗传输。绝缘瓷体采用高铝瓷材质，表面做了光滑釉面处理，

　　既可以耐受缸内近两千度的瞬时高温，又能避免积碳附着在瓷体表面形成爬电通路，瓷体与金属壳体的结合部位采用多层阶梯式密封结构，通过过盈压装配合耐高温密封填料，保证缸内压缩混合气不会从结合缝隙泄漏，同时隔绝金属壳体与中心电极之间的高压电，避免出现漏电失火问题。金属壳体采用冷镦成型工艺加工，中部的六角拧动边尺寸适配标准套筒，在安装时可以精准控制拧紧力矩，避免力矩过大导致瓷体碎裂或是力矩不足导致密封失效；壳体下部的螺纹段长度经过精准匹配，安装后电极端面刚好处于燃烧室的最佳点火位置，既不会因为伸入过长被活塞碰撞，也不会因为缩进过多导致点火火焰核传播距离过长，造成燃烧效率下降。壳体与瓷体之间的密封垫圈采用铜质包覆结构，

　　安装受压后会产生微量塑性变形，填充缸盖安装孔端面的微观不平度，在高温工况下依然能保持稳定的密封性能，同时还能起到一定的散热作用，将电极附近的部分热量通过缸盖传导出去，避免火花塞自身温度过高产生早燃问题。中心电极与侧电极采用耐高温合金材质，电极端面做了收窄处理，能降低点火所需的击穿电压，在高转速工况下依然能保证稳定的跳火强度，电极间隙经过精准匹配，适配对应动力单元的点火线圈输出电压，既不会因为间隙过大导致高速断火，也不会因为间隙过小导致点火能量不足、混合气燃烧不充分。在实际选型匹配过程中，需要重点核对螺纹规格、螺纹有效长度、六角对边尺寸以及电极突出量这几个安装边界参数，不同型号的火花塞虽然螺纹公称直径可能一致，但螺纹长度、

　　热值范围的差异会直接影响使用效果，甚至造成动力单元的机械损伤。建模过程中对各个配合面的公差做了贴合实际生产的还原，金属壳体的螺纹牙型、六角面的倒角、密封垫圈的压缩量、瓷体的阶梯定位结构都按照实物的装配关系做了对应，能直接用于点火系统的装配干涉校验、维修拆装模拟以及相关教学演示场景，帮助结构设计人员快速理解小规格火花塞的装配逻辑，在进行小型动力单元的缸盖设计时，可以直接参考该模型的安装尺寸预留安装孔位、布置周边的冷却水道与加强筋结构，避免后期出现安装干涉、密封不足等问题。
