商用100磅规格立式丙烷储气钢瓶结构设计

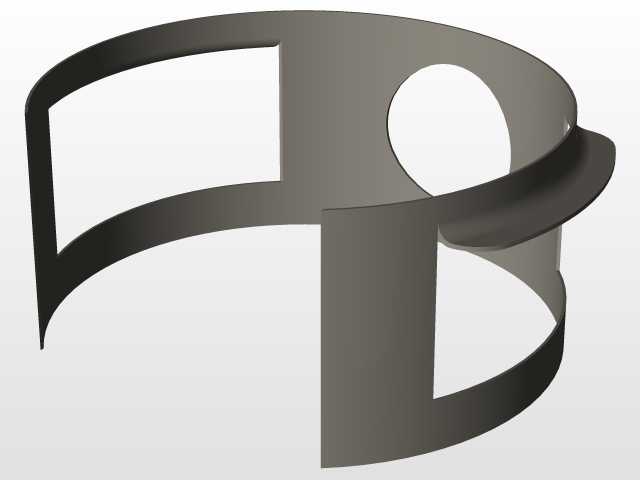

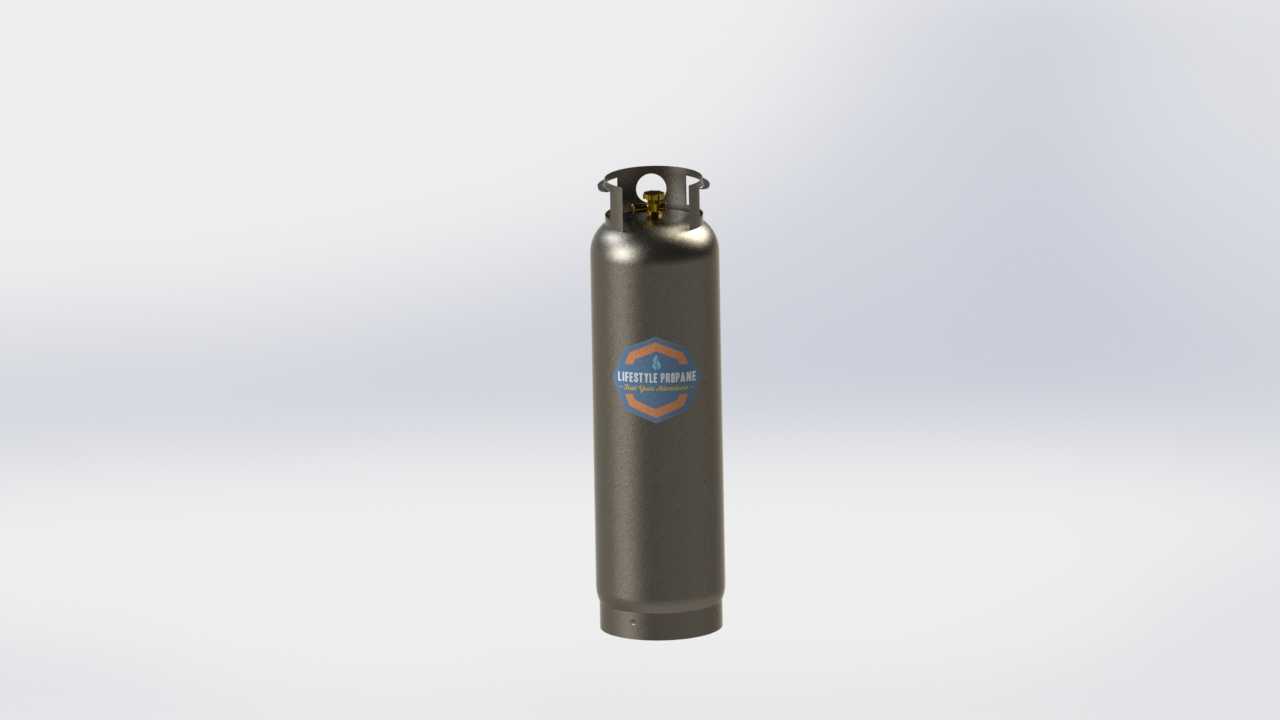

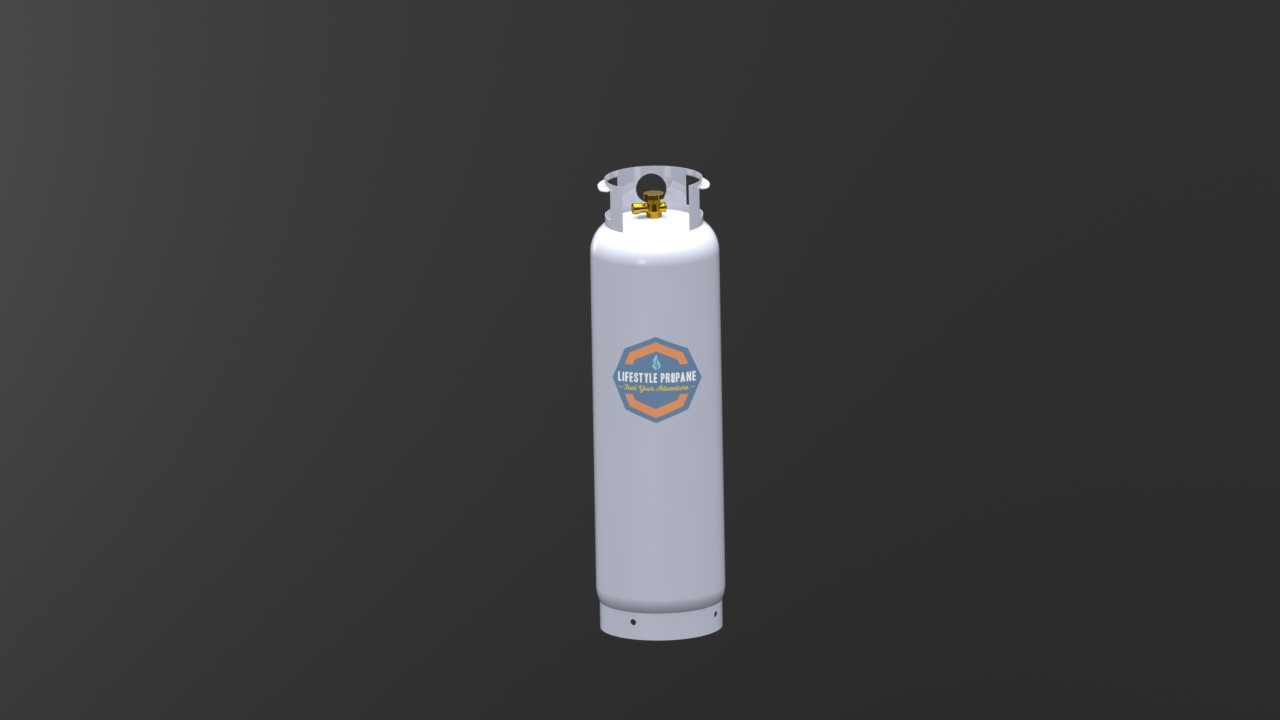

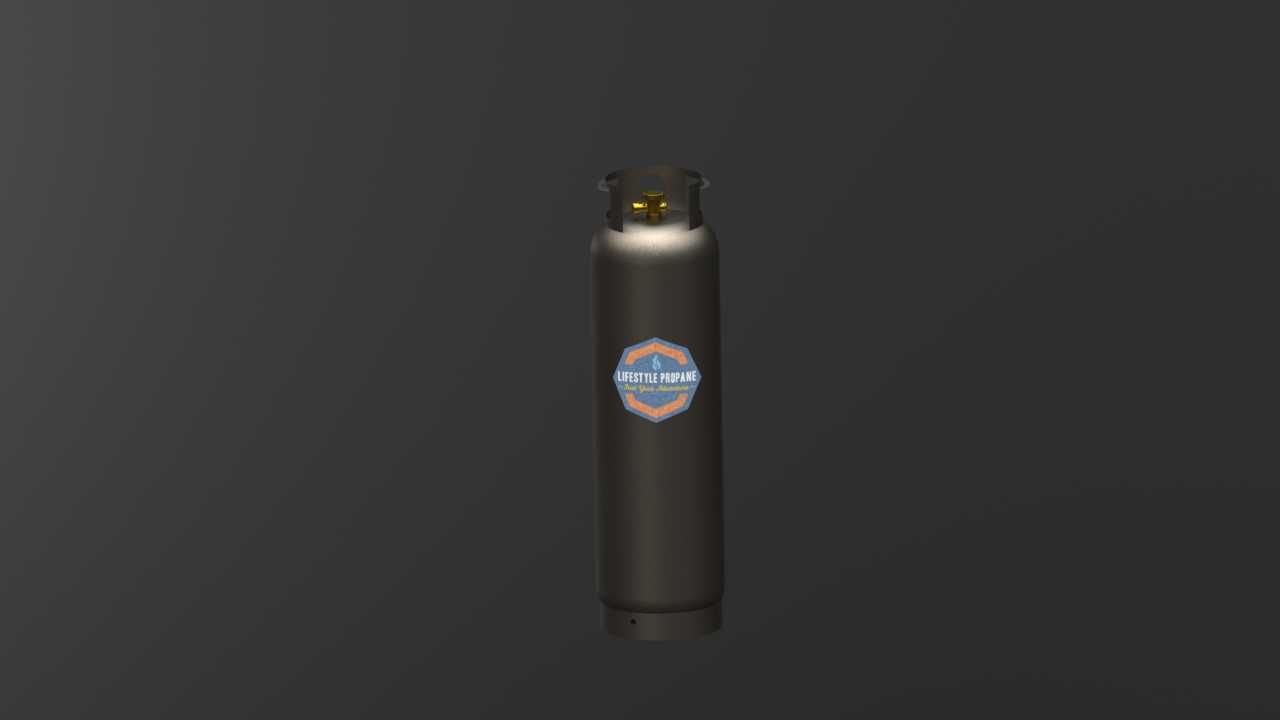

　　在商用燃气配送、小型工业加热站点、户外临时作业供气场景中，100磅级别的丙烷存储钢瓶是应用频次极高的承压存储设备，这类钢瓶的三维结构设计需要兼顾承压安全、搬运适配、阀门防护、长期户外使用耐候性等多重工程需求，不能仅做外观曲面的复刻。从实际工程落地角度看，这类钢瓶的主体采用等径圆柱形筒体结构，上下两端采用标准椭圆形封头收口，相比平封头结构，椭圆封头在同等壁厚下的承压应力分布更均匀，能有效降低焊缝区域的应力集中系数，筒体与封头的连接环缝采用全焊透结构设计，建模时需要预留焊缝余高的结构特征，匹配实际焊接工艺的成型尺寸。钢瓶顶部的护罩结构是设计中容易被忽略的细节，护罩采用冲压成型的拱形结构，通过三点焊接固定在上封头表面，

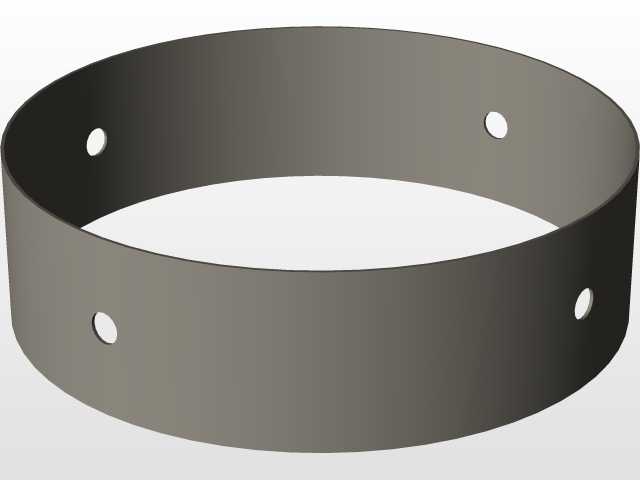

　　既可以完全包裹顶部的瓶阀、易熔塞等核心安全部件，避免搬运过程中碰撞导致阀门变形泄漏，护罩上开设的对称镂空槽一方面可以减轻整体自重，另一方面方便燃气配送人员穿入抬运杆，适配人工短途搬运的操作需求，护罩顶部的开口尺寸需要匹配标准瓶阀的安装操作空间，保证更换阀门、连接减压阀时工具可以正常伸入操作。瓶阀的安装接口采用标准锥管螺纹设计，建模时需要还原螺纹的密封锥度特征，接口轴线与钢瓶主体轴线重合，保证外接减压阀、软管时的受力方向与钢瓶重心一致，避免长期侧向受力导致接口疲劳泄漏。钢瓶底部的底座采用卷边冲压结构，底座直径略大于筒体直径，保证钢瓶直立放置时的支撑稳定性，底座上均匀开设三个排水小孔，避免户外使用时底座内部积水导致筒体底部腐蚀，

　　这一细节直接影响钢瓶的实际使用寿命，很多非工程导向的建模往往会遗漏这一结构特征。筒体表面的标识区域采用凹陷式铭牌安装位，设计时预留了标识粘贴或者丝网印刷的平整区域，避免曲面导致标识起翘脱落，标识内容包含介质类型、额定工作压力、水压试验压力、空瓶重量等工程信息，建模时还原了标识区域的轮廓特征，方便后续出工程图时标注对应信息。从安装边界尺寸来看，这类100磅丙烷钢瓶的整体高度控制在成年人胸部操作高度，直立放置时的重心高度在筒体三分之一位置以下，即使受到轻微外力碰撞也不容易倾倒，筒体直径适配常规的钢瓶固定抱箍尺寸，可以直接配套在小型燃气加热设备、临时供气站的固定支架上，不需要额外定制转接固定件。设计过程中，

　　筒体壁厚的取值参考了低压液化气体气瓶的相关安全规范，在满足额定承压能力的前提下尽可能控制壁厚，降低空瓶自重，减少配送人员的搬运负荷，同时筒体表面做了圆弧过渡处理，没有尖锐棱角，避免搬运过程中划伤操作人员。钢瓶的所有外露金属边缘都做了倒钝处理，护罩、底座的冲压边缘都预留了卷边结构，消除锐边安全隐患。从功能特性上看，这类钢瓶设计为直立使用状态，不允许卧放供气，因此底座的支撑面积经过校核，在常规水泥地面、硬化泥土地面放置时都能保持稳定，顶部护罩的结构同时可以作为堆叠限位结构，空瓶短途转运时可以少量堆叠，提升运输效率。建模过程中，所有的回转类特征都采用中心轴对称布局，保证钢瓶的重心完全落在主体轴线上，避免出现偏重导致放置不稳的问题，焊缝位置的结构特征都做了等强度简化还原，既符合实际生产的工艺特征，也不会因为过多细节导致模型过于冗余，方便后续做有限元承压分析、配送场景的布局仿真时调用。在户外施工临时供气、餐饮门店商用燃气供应、小型工厂钎焊作业供气等场景中，这个规格的钢瓶容量适中，既不会因为容量过小需要频繁更换，也不会因为容量过大导致搬运困难，是中小流量燃气供应场景的主流选型，对应的三维结构模型可以直接用于燃气供应系统的布局设计、钢瓶存储架的适配设计、搬运工装的结构校核等工程场景，不需要再重新测绘基础外形尺寸。
