木质无动力四轮卡丁车结构设计

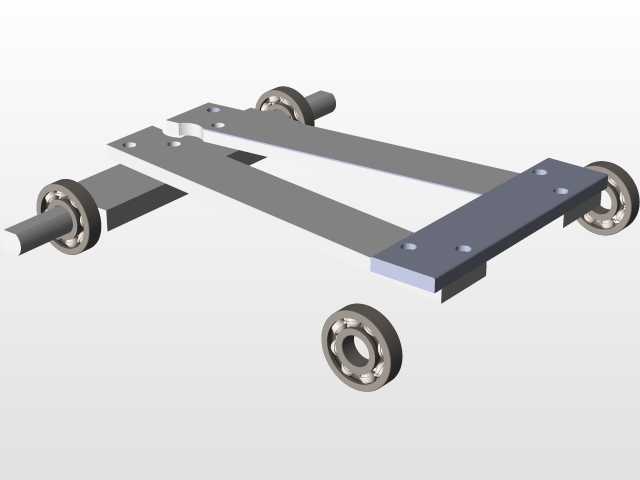

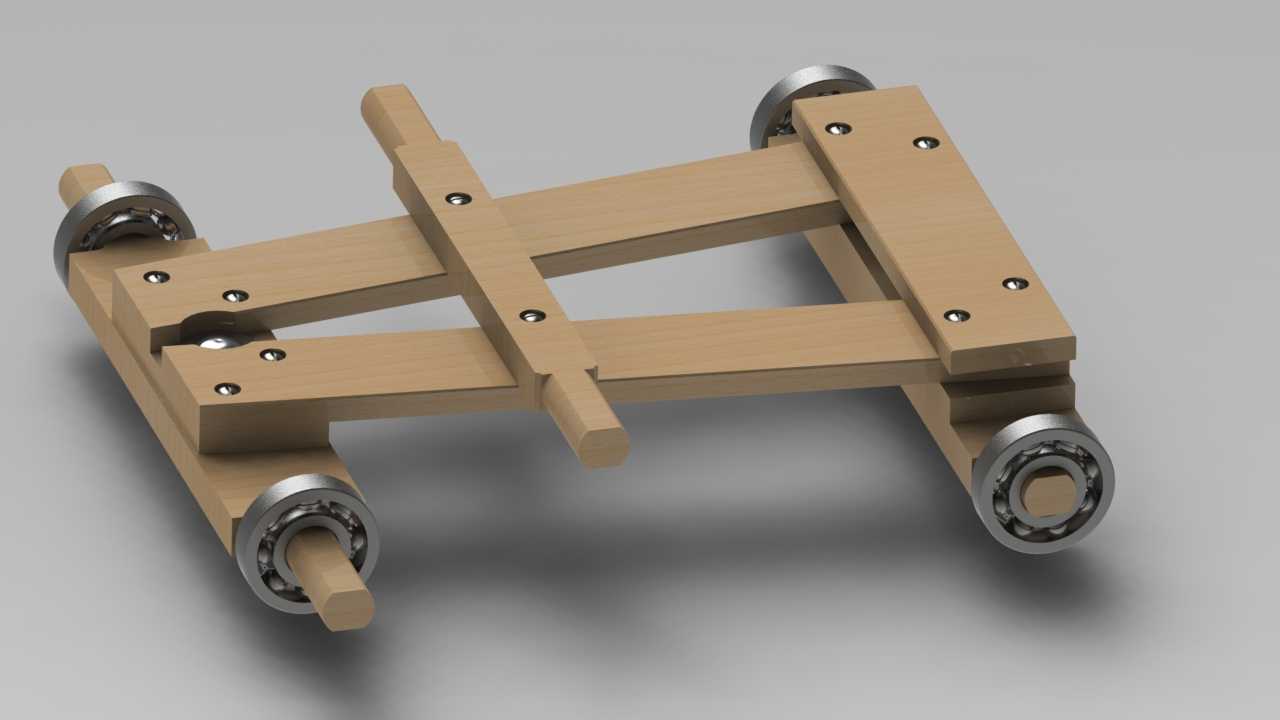

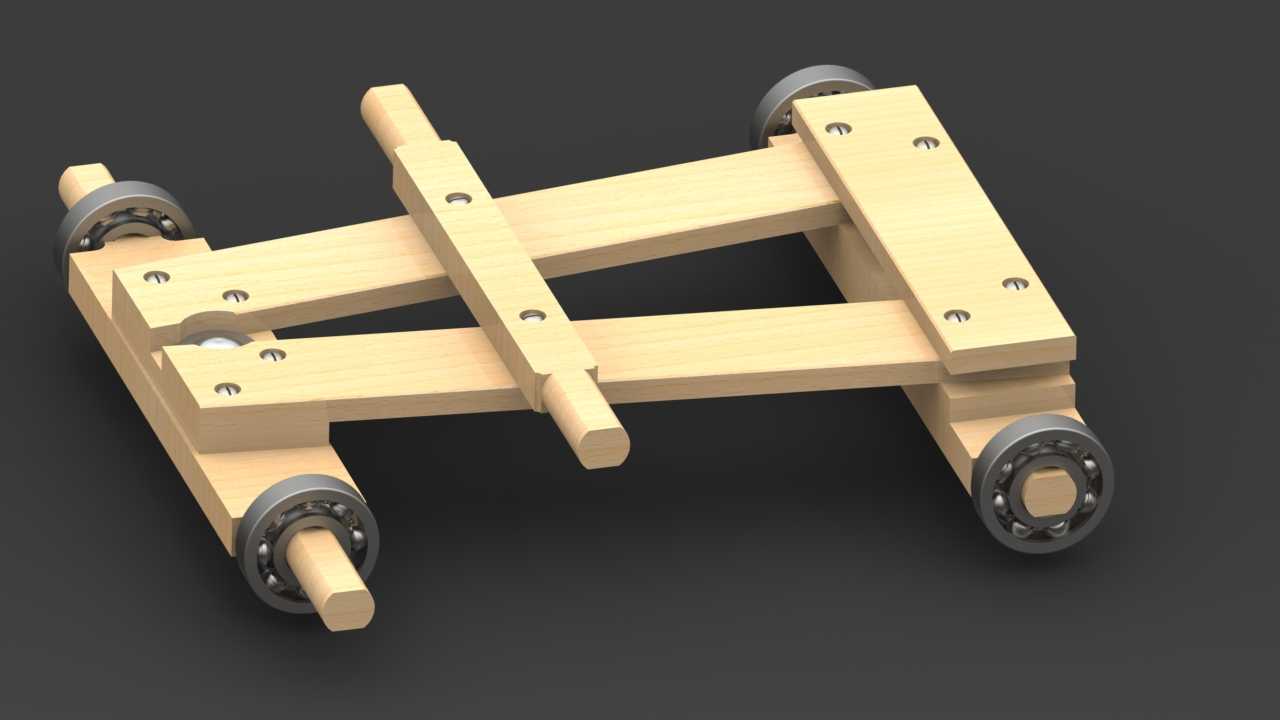

　　这款无动力四轮木质卡丁车，主要面向青少年科创实践、手工拼装教具、休闲游乐场景使用，区别于传统金属车架的卡丁车，整体采用实木构件作为承载主体，搭配标准轴承轮组实现无动力滑行功能，既可以作为中小学工程实践课程的拼装实训载体，也能作为亲子手工制作的参考结构，还可适配小型游乐场地的低速滑行类游乐设施改造需求。从结构设计逻辑来看，整车采用对称式矩形车架布局，前后轮轴均采用圆木轴贯穿安装，轮组位置选用标准深沟球轴承作为转动副，轴承内圈与木轴过盈配合，外圈嵌入车轮的安装位，相比直接在木质构件上开孔穿轴的结构，这种设计大幅降低了转动摩擦阻力，同时避免木质轴孔长期磨损后出现的松旷问题，提升整车的滑行距离与结构耐用性。车架主体采用多层实木板材拼接而成，

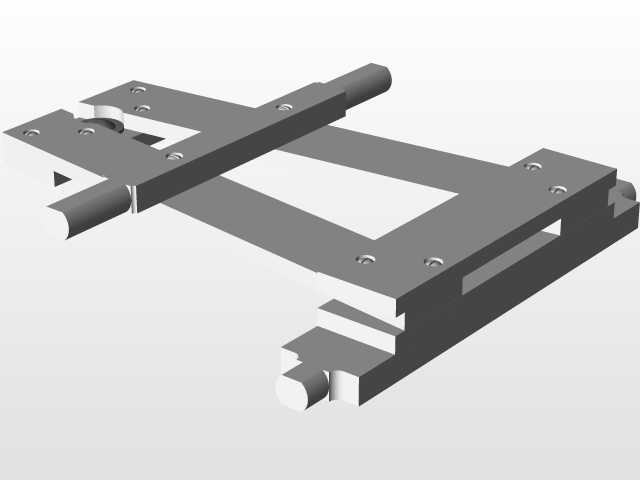

　　纵向设置两根主承载梁，横向通过多根横撑进行连接，横撑与主纵梁之间采用沉头螺钉进行紧固，所有连接孔位均做沉孔处理，保证螺钉头部不突出构件表面，避免使用过程中出现刮蹭风险。前部的转向结构采用中心销轴连接的梯形转向架，转向横拉杆与前轮支架采用铰接式连接，转动中部的转向操纵杆即可带动前轮同步偏转，实现转向功能，转向行程做了机械限位设计，避免转向角度过大导致的侧翻风险，适配低速滑行场景下的操控需求。从安装边界来看，整车的轮距设定参考了小型儿童游乐车的通用尺寸，前后轮距保持一致，轴距控制在常规无动力滑行车的合理区间，保证滑行过程中的重心稳定性，整车离地间隙根据木质构件的厚度与轮径综合设定，既保证通过小型平缓障碍的能力，

　　又避免重心过高带来的侧倾风险。轮组的安装位置突出车架主体边缘，保证转向过程中车轮不会与车架纵梁发生运动干涉，所有木质构件的棱边均做了倒圆角处理，消除尖锐边角带来的安全隐患。在功能特性上，这款结构完全依靠人力推动或者坡道滑行提供动力，没有额外的动力传动组件，整体结构简单易拼装，所有构件均可通过常规的木材切割、钻孔工艺完成加工，不需要复杂的钣金或者机加工工序，非常适合手工制作场景。车架的中部预留了乘坐位的安装空间，可根据使用需求加装木质坐板，乘坐位的重心位置经过匹配，落在前后轮轴的中心偏前位置，保证滑行过程中前轮有足够的转向抓地力，同时避免重心过于靠前导致的翘尾风险。设计过程中针对木质材料的力学特性做了针对性优化，

　　主纵梁选用抗弯性能较好的实木型材，在轮轴安装位置做了局部加厚处理，避免长期受载后出现木材开裂的问题，横撑的间距根据承载需求均匀分布，保证车架整体的抗扭刚度，避免滑行过程中车架出现过大的形变影响轮组定位。轮轴采用硬质实木圆棒制作，轴承安装位置的尺寸公差按照轴承内圈的配合要求设定，保证装配后轴承不会出现松转，同时也不会因为过盈量过大导致木材开裂。转向机构的铰接位置采用金属销轴作为转动副，避免木质铰接孔长期磨损后出现间隙过大导致的转向虚位问题，转向操纵杆的长度根据坐姿操控的人机工程学尺寸设定，保证乘坐状态下手臂可以自然握持操纵杆完成转向操作。从实际应用的拓展性来看，这款基础车架结构可以根据使用场景做针对性调整，比如针对低龄儿童使用场景，可以适当降低车架高度，缩小轮距与轴距，提升整车的稳定性；针对科创竞赛场景，可以在车架基础上加装动力组件，改造为电动或者橡皮筋动力的竞速小车；针对户外游乐场景，可以在木质构件表面做防水耐磨涂层处理，提升户外使用的耐用性。整体结构没有复杂的异形曲面构件，所有木质零件均为规则的矩形或者圆形型材，加工难度低，装配逻辑清晰，非常适合作为三维建模教学的入门案例，也可作为手工拼装类产品的结构参考，帮助设计者快速掌握框架类承载结构的设计逻辑、转动副的选型搭配、运动干涉检查的基本方法，以及木质材料结构设计的注意要点。
