螺旋锥齿轮轴传动零件结构设计

项目分类:齿轮 发布时间:2021-12-04 ID:434844
  • 螺旋锥齿轮轴传动零件结构设计
  • 螺旋锥齿轮轴传动零件结构设计
  • 螺旋锥齿轮轴传动零件结构设计

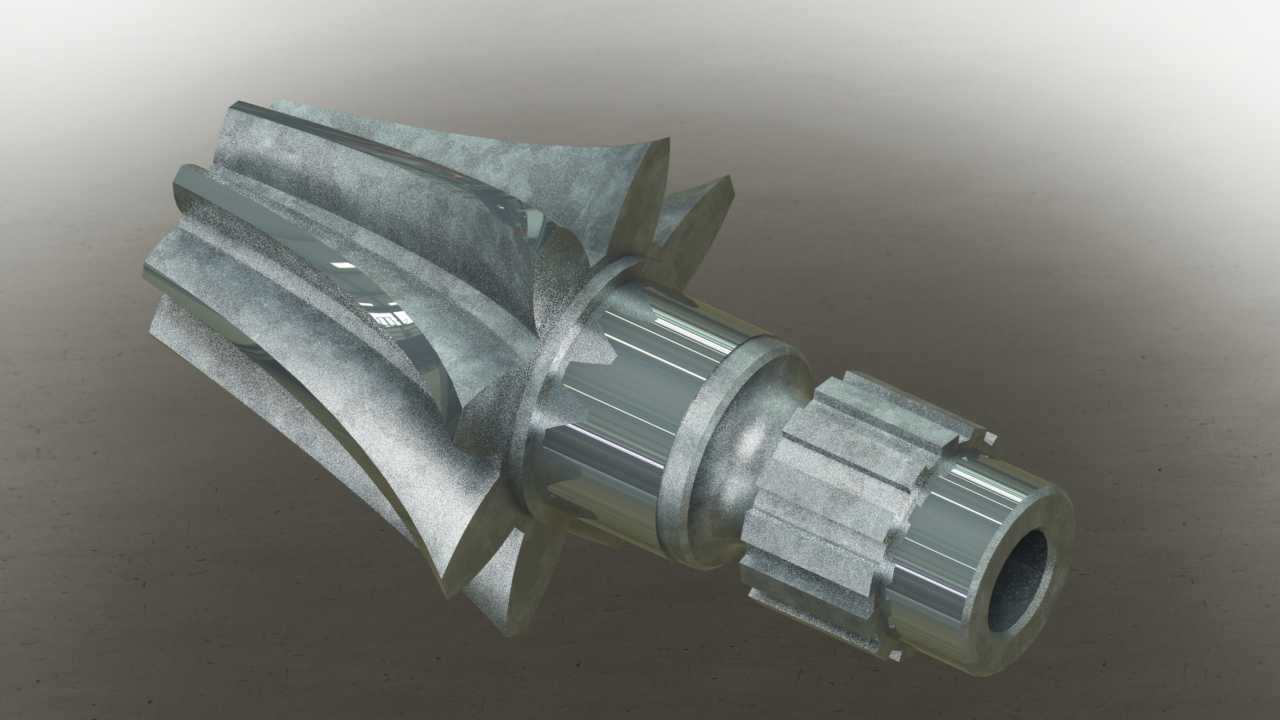

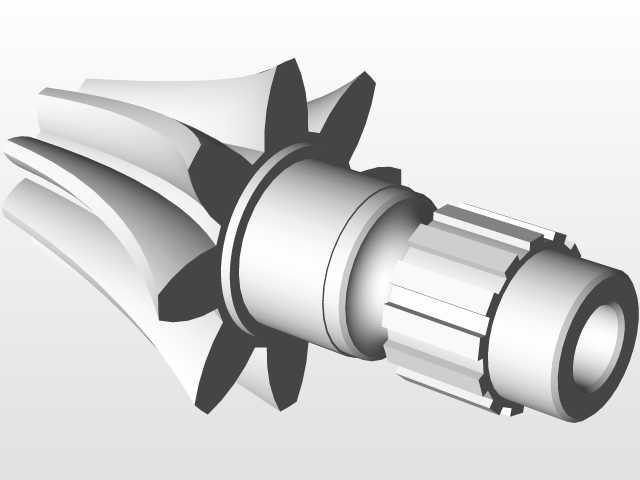

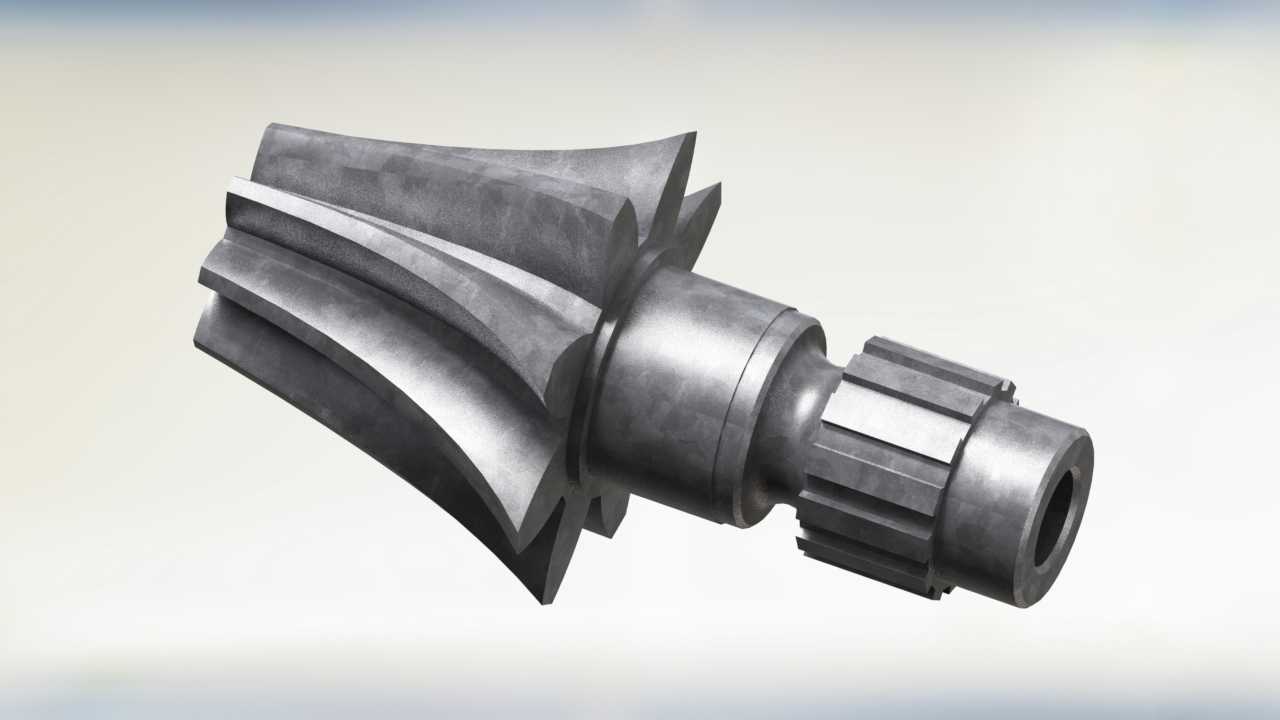

  该零件为集成式螺旋锥齿轮轴,是相交轴动力传递场景中的核心啮合部件,常见于汽车驱动桥主减速器、工程机械分动箱、机床主轴进给箱、农业机械传动箱等需要改变动力传递方向的设备单元中,承担着将输入轴的旋转动力以固定传动比换向输出的核心作用,相比直齿锥齿轮,其啮合过程为渐进式齿面接触,传动过程中冲击载荷更小、运行噪音更低,单齿承载能力更强,适合中高速、重载的连续传动工况。

  从结构设计逻辑来看,该零件将锥齿轮与传动轴做一体化设计,省去了齿轮与轴之间的键连接、过盈配合等装配环节,从根源上避免了配合间隙带来的传动回差,也消除了装配应力集中导致的轴肩断裂风险,整体刚性远优于分体式装配结构。齿部采用螺旋齿形设计,齿向沿节锥母线呈固定螺旋角排布,啮合时重合度可达2以上,多齿同时参与承载,能有效分散齿面接触应力,在相同模数、齿宽参数下,承载能力比直齿锥齿轮高出30%左右,同时齿面滑动摩擦过程更平缓,能降低高速运转下的振动与噪声。

  零件的轴段部分做了阶梯式结构设计,不同轴径的轴肩分别承担轴承定位、轴向限位、装配基准的作用:靠近齿部的轴段为轴承安装位,表面粗糙度控制在Ra0.8以内,圆度、圆柱度公差严格控制在IT6级,保证轴承内圈装配后无偏斜,避免轴承运转时出现异常磨损;远离齿部的轴段加工有渐开线花键结构,用于和从动端的连接套、法兰盘做周向固定,渐开线花键采用齿侧定心方式,相比矩形花键,其对中性更好,齿根应力集中系数更低,能承受更大的冲击扭矩,花键末端设计有退刀槽与导入倒角,方便装配时的零件导入,避免花键齿端磕碰损伤。零件最末端设计有中心通孔,一方面可减轻零件整体重量,降低旋转过程中的转动惯量,提升传动系统的响应速度,另一方面可作为润滑油道,让传动箱内的润滑油通过通孔到达各轴承配合面与花键啮合面,保证运动副的充分润滑,减少干摩擦导致的零件失效。

  在安装边界方面,该零件的轴向定位依靠轴肩与轴承内圈的端面贴合实现,装配时需保证锥齿轮的节锥顶点与配对从动锥齿轮的节锥顶点完全重合,否则会出现齿面接触区偏移,导致偏载、断齿等失效问题;径向定位依靠两处轴承的外圈与箱体轴承孔的过渡配合实现,轴承孔的同轴度公差需控制在0.02mm以内,避免轴系运转时出现别劲现象。齿部加工时需严格控制齿圈径向跳动、齿向误差、齿距累积偏差等精度参数,根据使用场景的不同,精度等级可选6-8级,重载工况下还需对齿面做渗碳淬火处理,齿面硬度达到HRC58-62,芯部保持足够韧性,兼顾齿面耐磨性能与整体抗冲击能力。

  建模过程中,齿部的生成是核心难点,需先根据传动比、模数、压力角、螺旋角、节锥角等参数计算出齿面的渐开线与螺旋线轨迹,通过扫掠、布尔运算生成单个轮齿后,沿节锥轴线做圆周阵列得到完整齿形,之后对齿顶、齿根做圆角过渡处理,降低应力集中系数;轴段部分的建模需严格按照各轴段的直径、长度、倒角、退刀槽尺寸依次拉伸生成,花键部分可通过参数化生成渐开线齿形后切除得到,中心通孔需保证与轴系的同轴度,避免旋转时出现动平衡超差问题。完成建模后还需做干涉检查,验证零件与配对齿轮、轴承、连接套等周边零件的装配间隙,避免实际装配时出现干涉问题,同时可通过有限元分析模拟额定载荷下的齿面接触应力与轴段扭转应力,验证结构强度是否满足工况使用要求。
