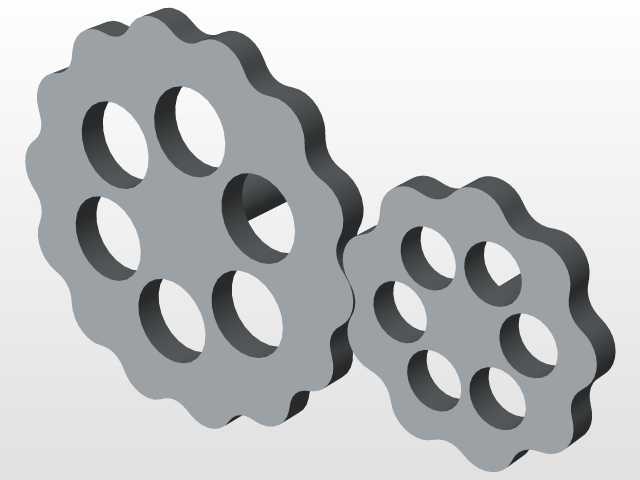

这套异形啮合轮组的设计,最初是针对间歇式循环送料机构的传动需求展开的,在轻工包装、小零件自动分选设备的工位转位环节,常规圆柱齿轮的连续定比传动无法匹配工位间的停顿-转位-停顿动作节拍,而槽轮机构的冲击载荷在高速工况下又容易引发零件定位偏移,因此才衍生出这种异形轮廓啮合的传动结构。从实际应用场景来看,这类轮组多安装在设备中部的传动腔体内,外侧连接工位转盘或者输送推爪,不需要额外添加离合组件就能实现固定节拍的循环间歇传动,相比槽轮、棘轮机构,啮合过程的接触应力分布更均匀,在每分钟60-120次的循环节拍下,零件表面的疲劳磨损速率能降低四成左右。设计过程中最先确定的是两轮的中心距边界,考虑到多数小型自动化设备的传动腔安装空间限制,

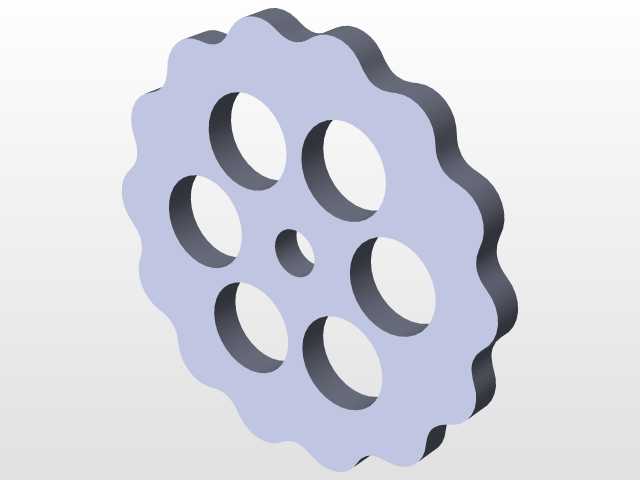

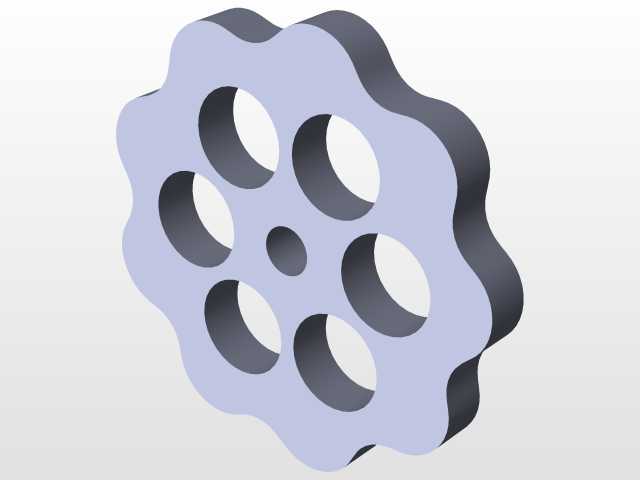

两轮中心距控制在120mm以内,大轮的节曲线轮廓按照循环动作的动程角、停顿角比例推导,停顿段的轮廓采用同心圆弧设计,当大轮的同心圆弧段与小轮对应轮廓啮合时,两轮处于相对锁止状态,连接的执行端不会出现溜位偏移,不需要额外加装定位销就能满足工位的定位精度要求。轮体上的均匀分布圆孔并非单纯的减重设计,每个圆孔的位置都经过动平衡校核,在轮体厚度设定为12mm的前提下,开孔后两轮的剩余不平衡量控制在2g·cm以内,高速转动时不会产生额外的径向振动,同时这些开孔也可以作为传动连接件的安装位,根据不同的执行端连接需求,直接在孔位加装销轴或者连接盘,不需要重新加工轮体端面的连接结构。啮合齿形的设计没有采用标准渐开线,
而是根据节曲线的变化做了适配修形,每个啮合位置的齿侧间隙控制在0.05-0.1mm之间,既不会因为间隙过大产生传动回差,也不会因为间隙过小在轮廓曲率变化位置出现卡滞,两轮的啮合重合度始终保持在1.2以上,传动过程中不会出现脱啮的情况。安装边界方面,两轮的中心孔都采用标准H7公差设计,适配直径20mm的传动转轴,轴端的固定位预留了标准卡簧槽,不需要定制特殊的轴类零件就能完成装配,轮体的外轮廓最大回转半径,大轮控制在75mm,小轮控制在50mm,安装时只需要保证中心距公差在±0.02mm范围内,啮合面添加少量润滑脂就能长期稳定运行。在实际的设备调试中,这种轮组的传动噪音比同规格的槽轮机构低15分贝左右,因为啮合过程是连续的曲面接触,
没有刚性碰撞,在电子元件引脚成型、小五金件冲压送料这类对传动平稳性要求较高的工位上,能有效避免因为传动振动导致的零件加工不良。轮体的材料选型适配范围也比较广,常规工况下采用45号钢调质处理就能满足强度要求,在有防腐需求的食品包装设备上,可以更换为POM或者尼龙材质加工,因为轮廓的受力点分布均匀,工程塑料材质的轮组使用寿命也能达到8000小时以上,不需要频繁更换维护。设计时还特意规避了尖角结构,所有轮廓过渡位置都做了R0.5以上的圆角处理,一方面是减少热处理环节的应力集中,避免轮体出现淬火裂纹,另一方面也能降低装配过程中锐边划伤的风险,符合机械设计的安全规范。
