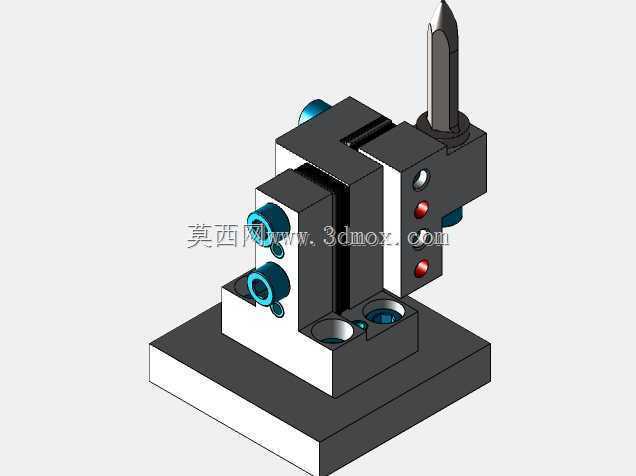

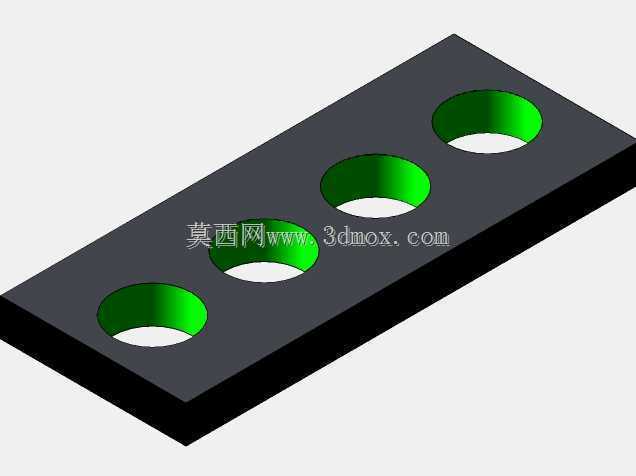

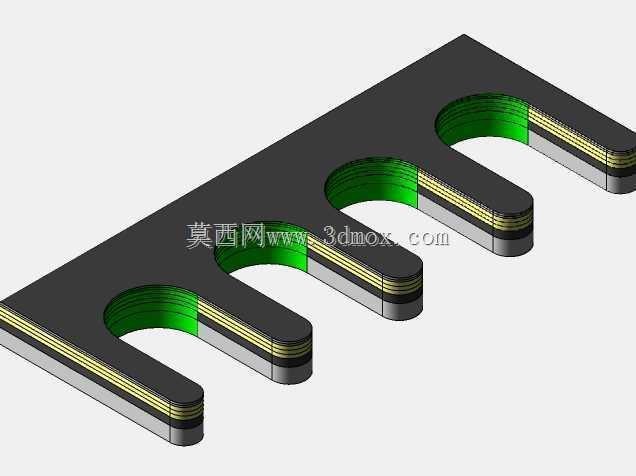

四向可调式NAAMS标准销安装定位组件

　　在汽车焊装线、自动化装配工位的工装搭建环节，定位销的安装精度直接决定了工件重复定位的一致性，这类四向可调的销安装组件，正是为解决现场工装调试时销位微调需求设计的标准件，适配NAAMS全球通用工装标准，能直接兼容多数自动化产线的工装基板安装接口，不用额外做转接板加工，大幅缩短现场工装的搭建调试周期。日常产线运维中，工装长期受工件装夹冲击、焊渣飞溅侵蚀，定位销容易出现磨损偏移，传统固定式销座需要重新配打销孔、铣削安装面才能调整位置，单次调整往往要耗费数小时，还会破坏工装基板的原有安装精度，而这款可调组件通过四个方向的独立微调结构，不用拆解主体安装座，仅靠侧部的调节螺钉就能实现X、Y两个水平方向的微米级位移调整，

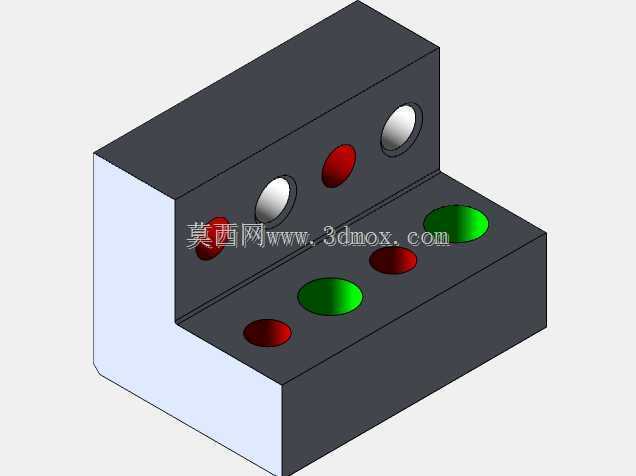

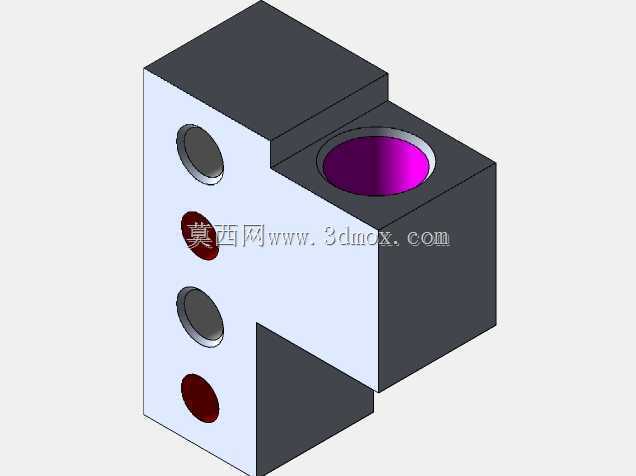

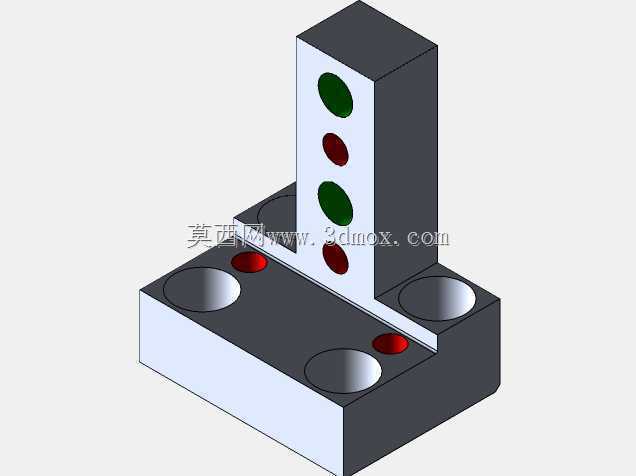

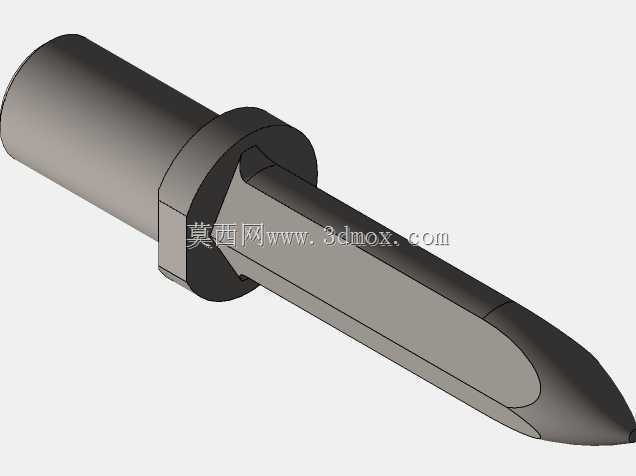

　　调整到位后通过侧部的锁紧结构就能完全锁死，不会因为设备长期运行产生松动偏移，完全能满足焊装工位±0.02mm的重复定位精度要求。从结构设计逻辑来看，组件采用分层式堆叠滑台结构，底部是带标准安装孔位的基座，直接通过内六角螺栓固定在工装基板的T型槽或者螺纹孔上，基座上的两层滑动块分别负责两个垂直方向的位移导向，导向面采用精磨处理，配合间隙控制在0.01mm以内，避免调整时出现窜动间隙。顶部的销座部分设计了标准的销钉安装接口，可以适配不同直径的圆柱定位销、菱形销，满足不同工件的定位需求，侧部预留的气路接口还能兼容销钉伸缩的气检功能，直接对接产线的气检系统，实时检测工件是否装夹到位，不用额外加装检测支架。实际选型应用时，

　　需要注意组件的安装边界尺寸，基座的底面安装孔位间距符合NAAMS标准的孔系规格，整体高度在常规销座的基础上增加了微调结构的行程空间，设计工装时要预留足够的垂直安装空间，避免和工件的装夹路径产生干涉。四个方向的微调行程单方向为±5mm，足够覆盖现场安装的孔位加工误差、长期使用后的磨损补偿量，不用因为小范围的位置偏差就重新加工整个销座。在多车型混线生产的焊装工位，这类可调销座的优势更明显，不同车型的工件定位孔位置存在小幅差异时，不用更换整个销座，只需要调整滑台的位置就能快速切换生产车型，换型时间能压缩到十分钟以内，相比传统更换销座的方式，能大幅降低换型停机的时间成本。组件的所有滑动面都做了硬化处理，表面硬度达到HRC55以上，

　　能抵御焊装车间的焊渣飞溅、粉尘侵入，日常维护只需要定期在导向面涂抹少量润滑脂，就能保证长期调整的顺畅性，不会因为粉尘卡滞导致调节困难。锁紧结构采用对称式锁紧螺钉设计，锁紧力均匀分布在滑动面上，不会因为单点锁紧导致滑台偏移，调整完成后的位置保持力能满足10kN以上的侧向冲击载荷，完全能应对工件装夹时的碰撞冲击，不会出现销位偏移导致的工件定位不良问题。在自动化装配工位的应用中，这类组件还能配合机械手的上下料轨迹做位置微调，当机械手的抓取轨迹出现小幅偏差时，不用调整机械手的运行轨迹，仅通过微调定位销的位置就能适配工件的抓取位置，降低机械手的调试难度。对于工装设计人员来说，这类标准可调组件能直接调用三维模型完成工装设计，不用自行设计微调结构，大幅减少工装设计的绘图工作量，同时标准件的采购成本远低于自制非标可调销座，后期备件更换也更方便，不用单独加工非标零件。需要注意的是，安装时要保证基座和工装基板的贴合面完全平整，不能有焊渣、毛刺垫在结合面处，否则会导致销的垂直度偏差，影响工件的定位精度，调整位置时要先松开锁紧螺钉，调整到位后再对称拧紧锁紧螺钉，避免单侧锁紧导致滑台变形，影响调整精度。
