高旁通涡扇发动机短舱结构展示模型

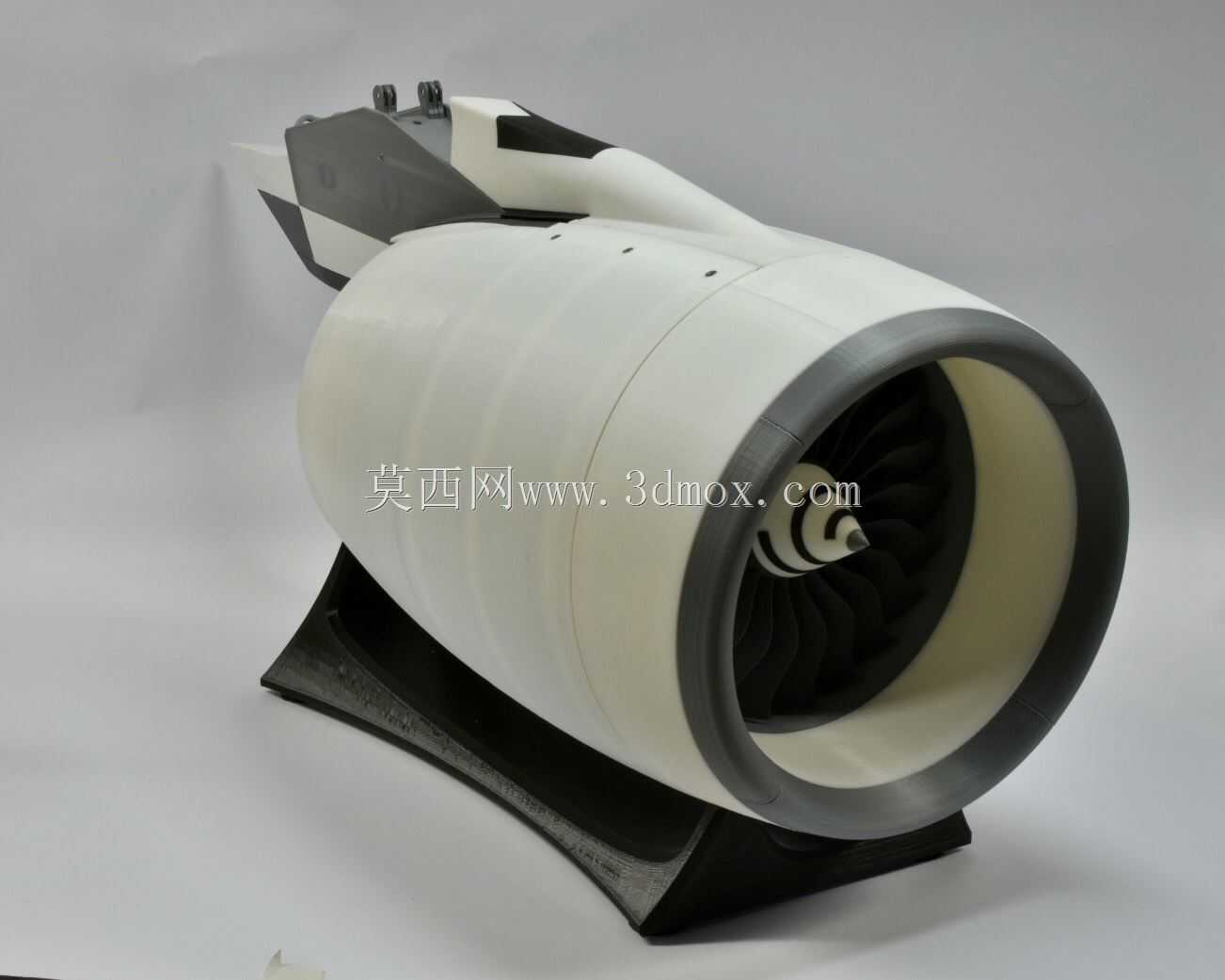

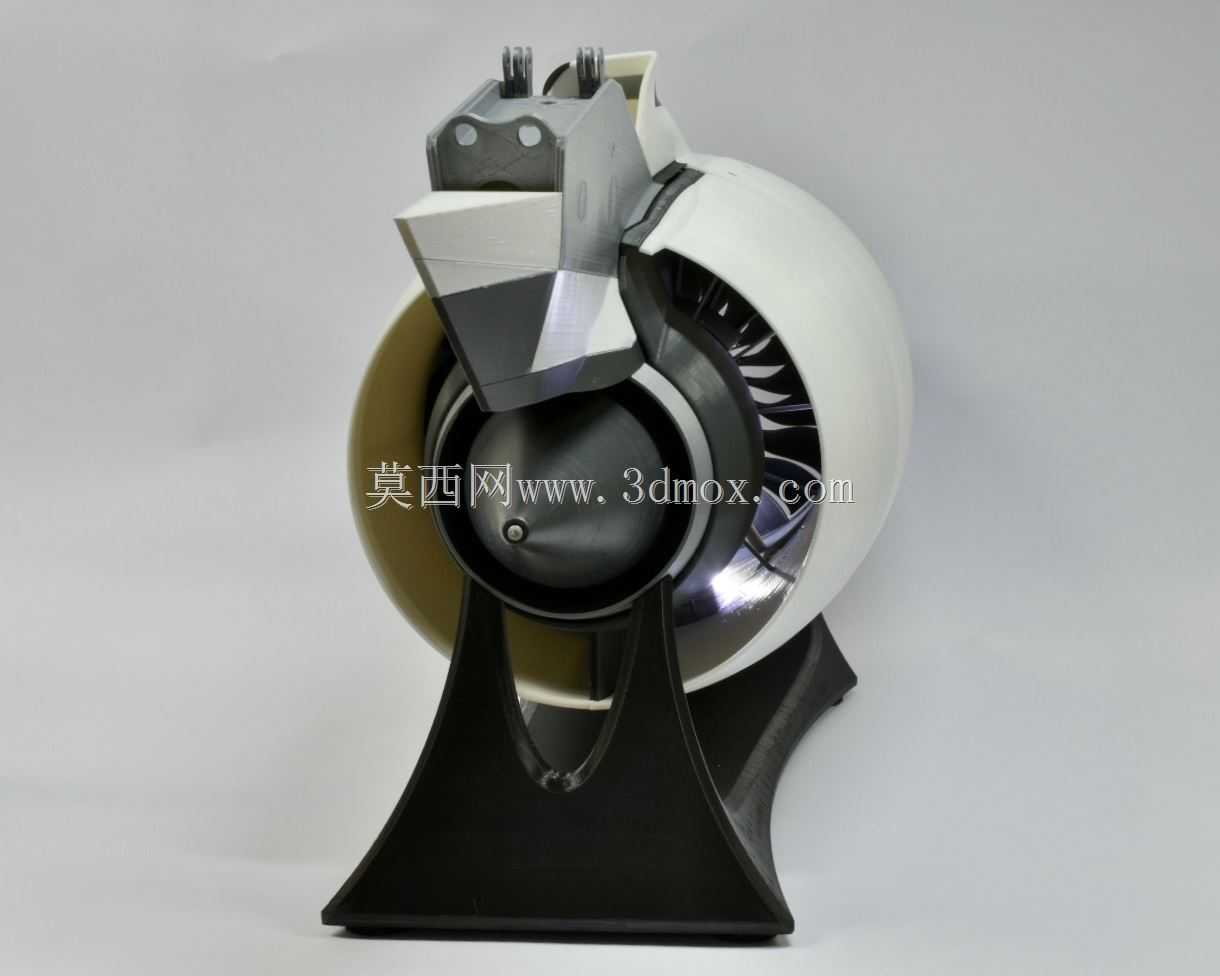

　　该模型还原了宽体客机动力段短舱的核心结构特征，对应民航干线飞机翼下吊装动力装置的实际应用场景，可用于航空动力结构教学、机务培训教具制作、航展静态展示场景搭建，也能作为航空爱好者收藏展示的实体结构样件，帮助从业者直观理解大涵道比涡扇发动机短舱的分层构造与部件排布逻辑。从实际用途来看，短舱作为涡扇发动机的外部包覆结构，核心作用是梳理进气道气流流场、降低动力段飞行阻力、隔绝发动机核心舱热辐射与噪声，同时为反推装置、管路走线、传感器安装提供承载基体，模型完整还原了短舱从进气道唇口到核心舱包覆段的外形轮廓，保留了外部安装支座的结构特征，可直观呈现短舱与发动机核心机、吊挂结构的连接边界。功能特性层面，模型还原了短舱的分段式结构设计，

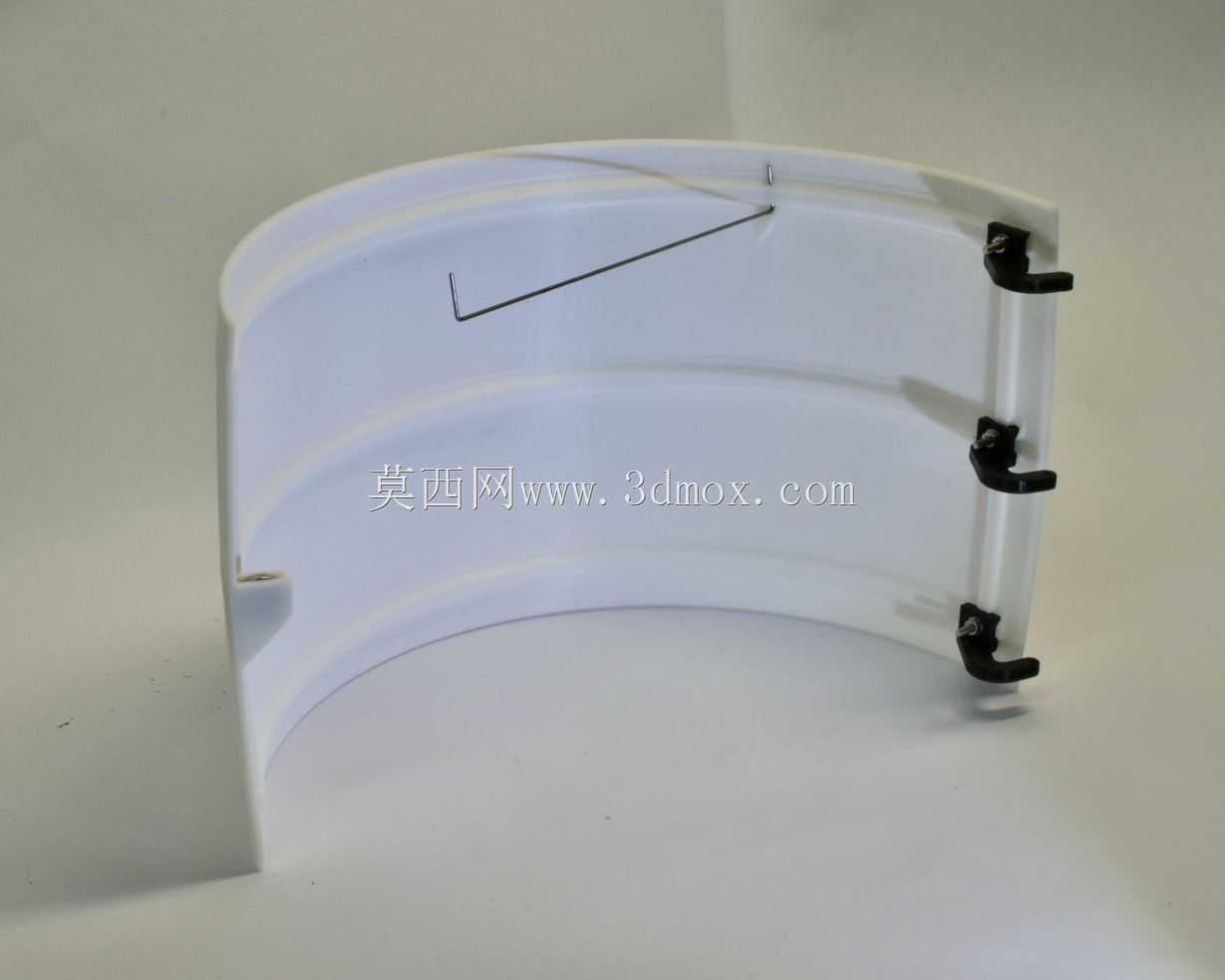

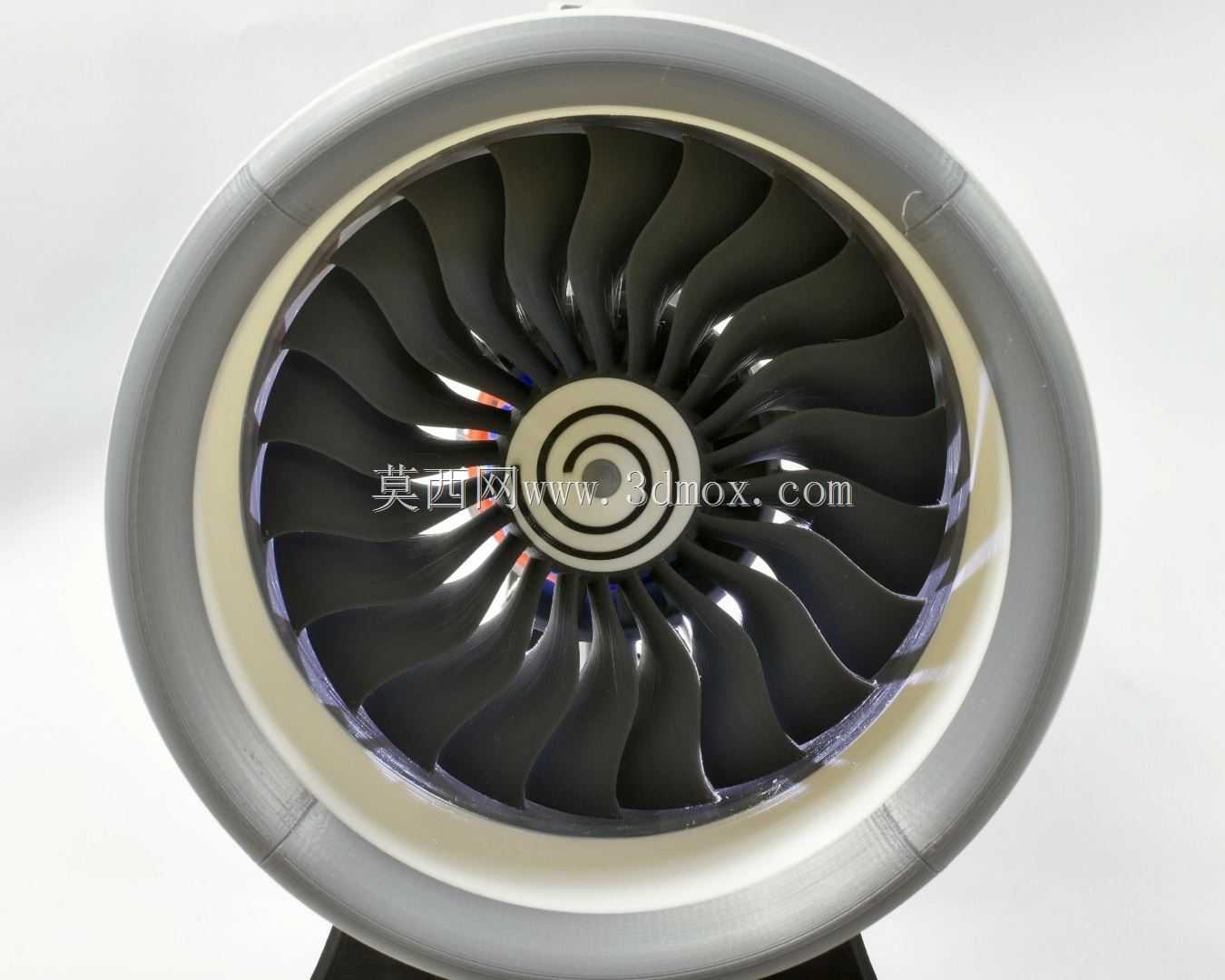

　　进气道唇口的圆弧过渡曲面严格按照真实动力装置的流道要求设计，保证进气截面的气流均匀度，避免进气畸变影响风扇段工作效率；短舱外壁的光滑曲面贴合高速飞行下的减阻需求，表面预留的传感器安装位对应真实发动机的总压、总温测点布置位置，下部的支撑结构还原了地面展示与台架试验时的承载支座形态，可直接用于静态摆放展示。设计思路上，模型优先保证短舱气动外形的还原度，进气道内型面与风扇叶片的间隙按照真实比例缩放，避免出现流道突兀变形的问题；针对大尺寸部件的成型需求，结构采用分块拆分设计，拆分位置选择在短舱的工艺分离面处，既符合真实部件的装配逻辑，也能降低大尺寸曲面的成型难度；部分内置支撑结构的设计贴合实际生产工艺要求，对应真实短舱内部的筋板、

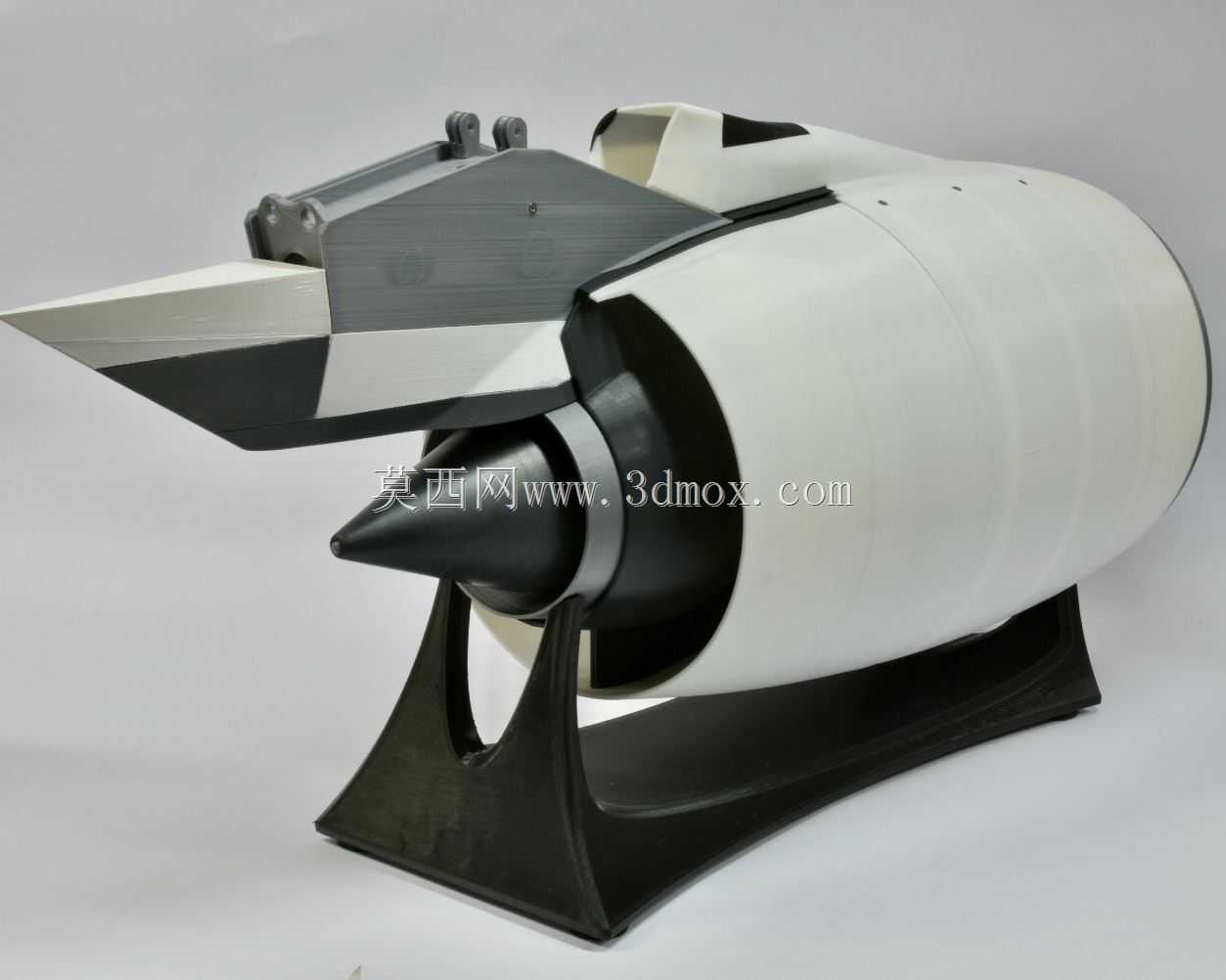

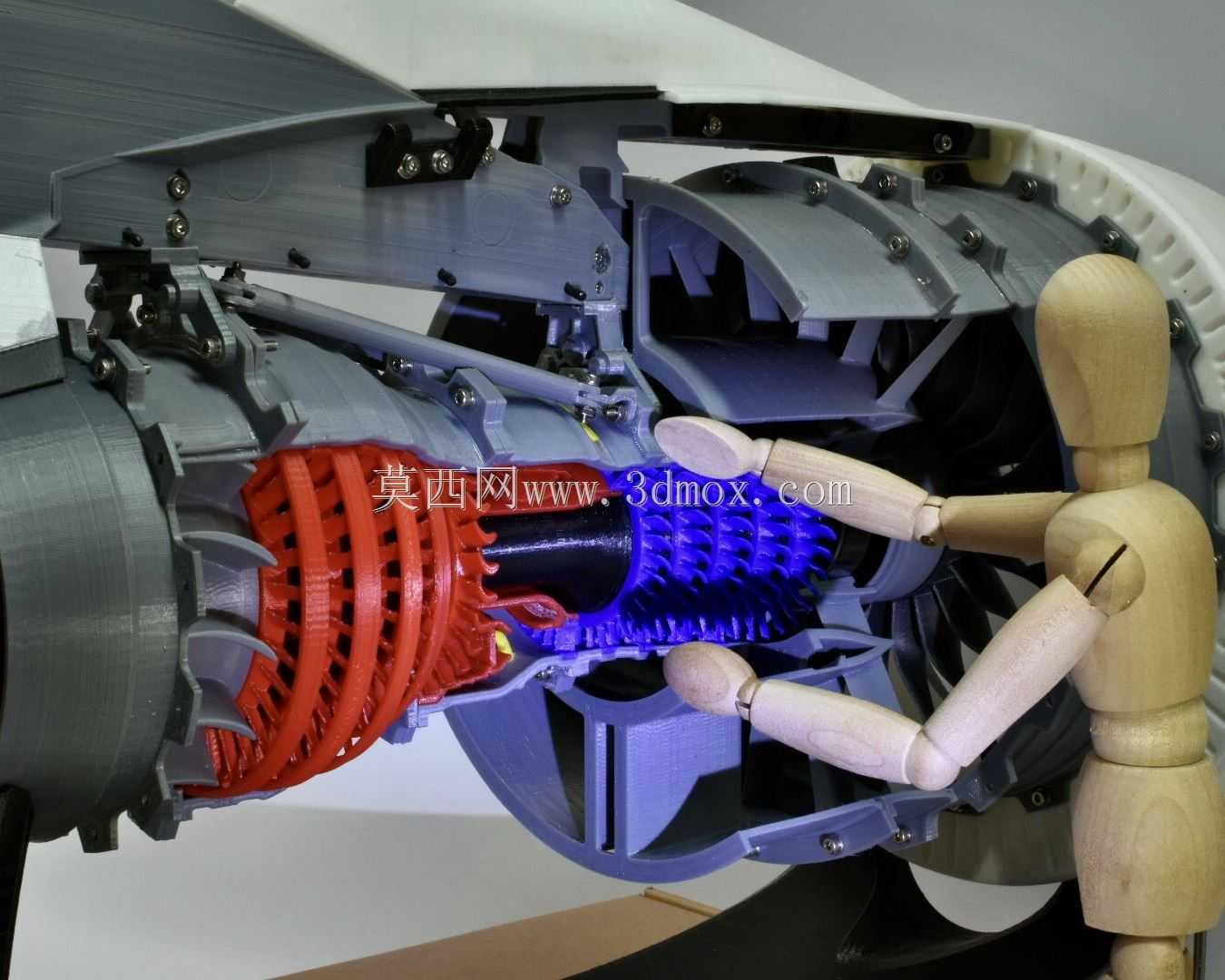

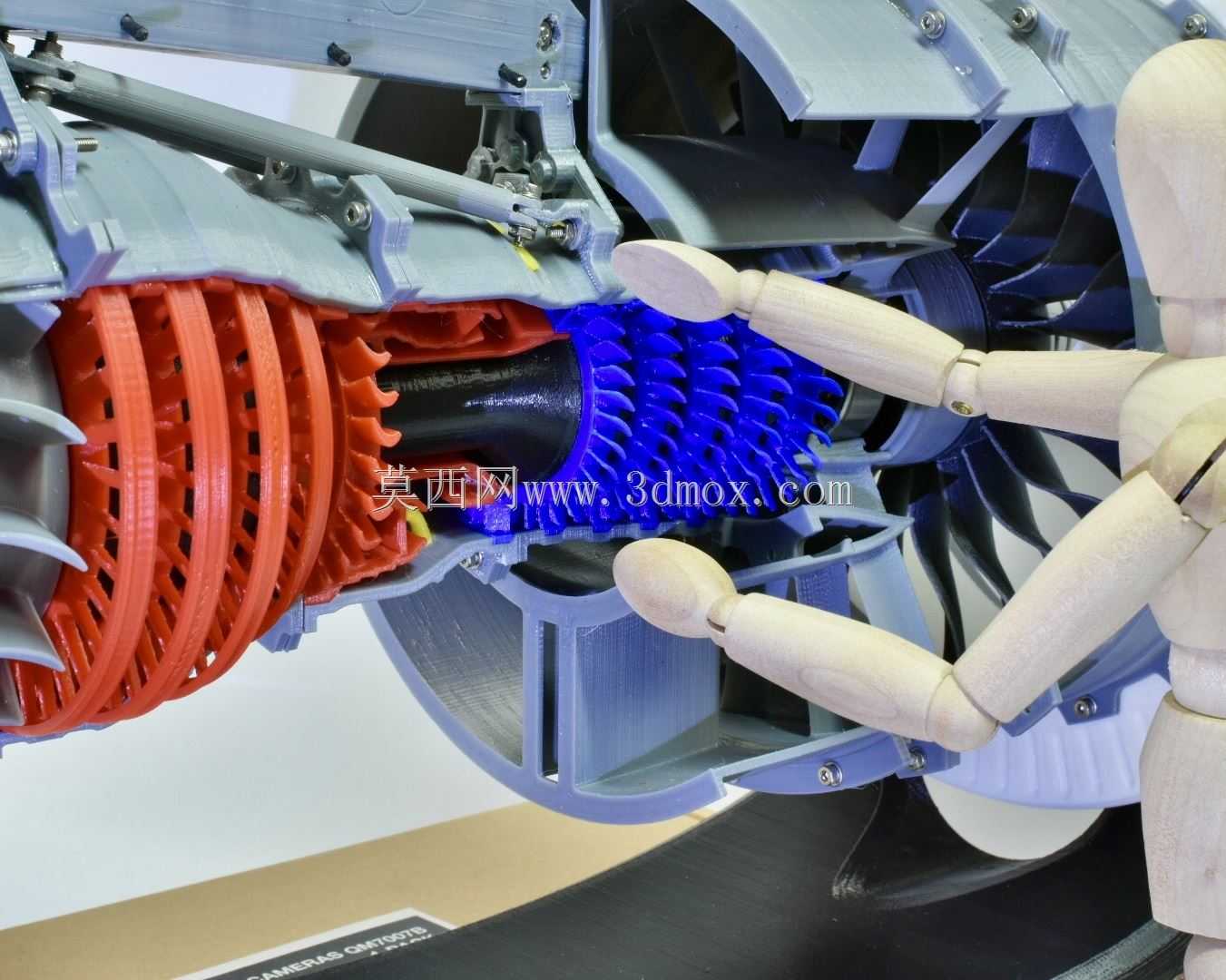

　　支撑肋布局，保证薄壁壳体结构的整体刚性，避免成型后出现形变。外形尺寸与安装边界方面，模型按照真实动力装置的等比例缩放设计，适配常规展示场景的摆放需求，短舱最大外径对应进气道唇口位置，整体长度覆盖从进气道前端到核心舱尾部的完整段，下部支撑座的安装孔位预留了标准安装间距，可直接固定在展示台架上；短舱与内部风扇段、核心机模型的配合间隙控制在合理范围，既保证部件装配的同轴度要求，也避免出现装配干涉问题，尾喷口段的收敛过渡曲面严格按照真实排气流道设计，还原外涵道与内涵道的排气出口排布逻辑，可直观展示大涵道比涡扇发动机内外涵气流的排出路径。模型同时还原了短舱表面的检修口盖轮廓、管路走线凹槽等细节特征，对应真实发动机短舱的维护需求，

　　帮助使用者理解短舱结构在日常维护、部件检修时的可达性设计逻辑，对于航空动力结构设计从业者而言，可通过该模型直观参考短舱曲面建模的分面逻辑、部件拆分的工艺合理性，以及安装接口的边界设计思路，为同类动力装置包覆结构的设计提供直观的结构参考。
