杜布罗尼龙合页铰链结构三维数模

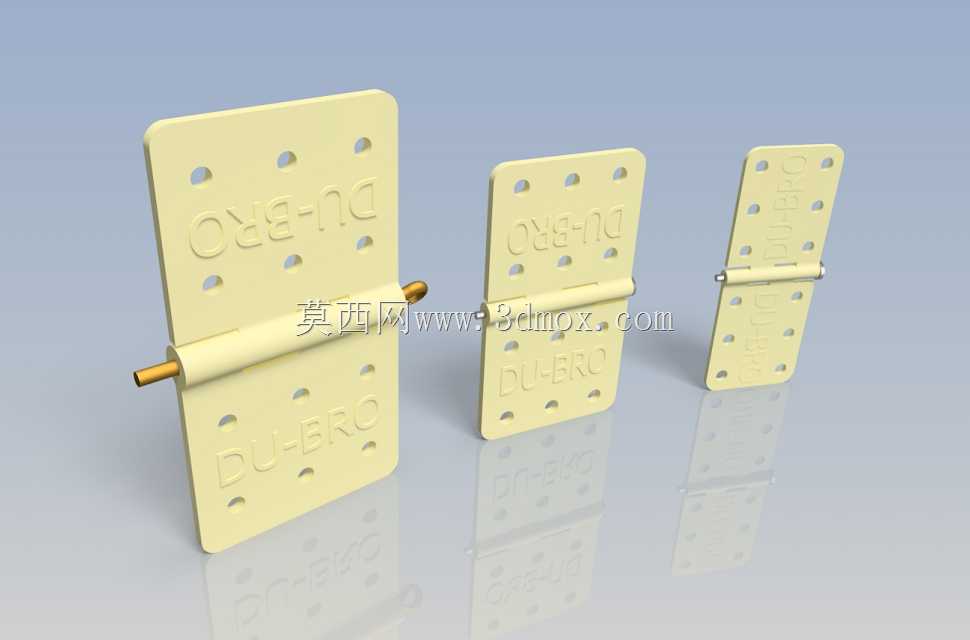

　　日常做航模结构、小型轻量化设备铰接设计的时候，很多工程师会卡在铰接件选型这一步——既要保证转动顺畅无卡滞，又要控制整体重量，还要兼顾安装后的结构强度，避免频繁开合出现连接失效。这套杜布罗系列尼龙铰链，就是针对这类轻量化铰接场景做的成熟结构方案，覆盖了重型、标准、小尼三种不同载荷等级的规格，能适配不同受力要求的转动连接部位。

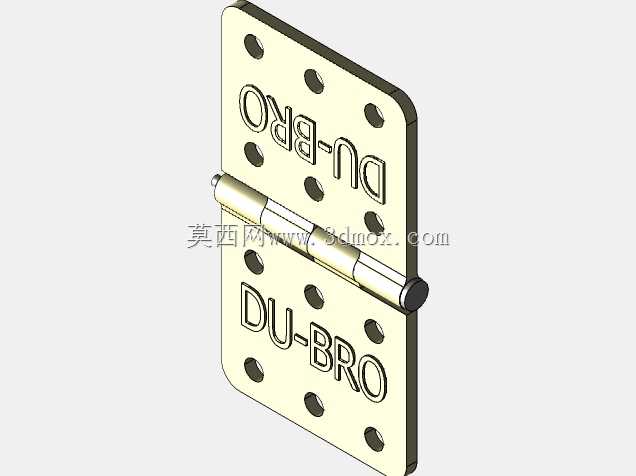

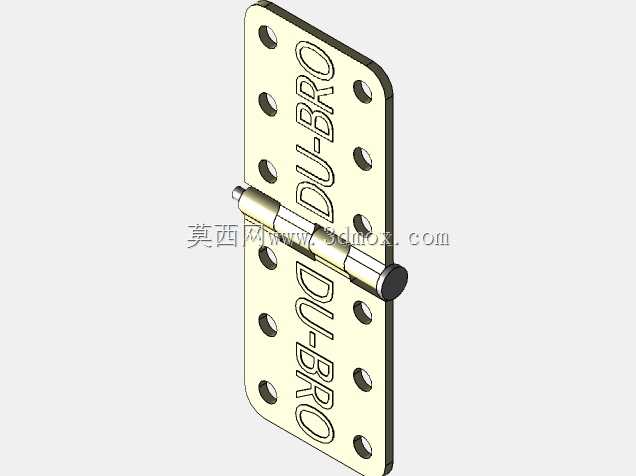

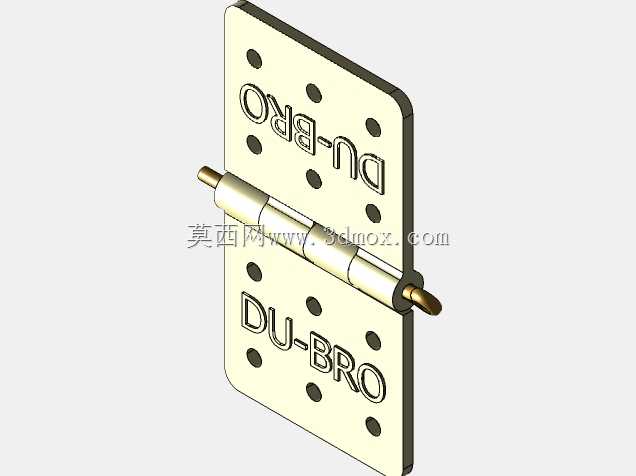

　　从实际使用场景来看，重型款的DU-BRO 257型号，主要用在需要承受一定拉拽力、开合频次较高的部位，比如航模的控制面铰接、小型设备检修门的转动连接、轻量化实验装置的活动盖板连接，它的页片厚度更大，安装孔位排布更密，穿装销轴的轴套部分做了加厚加强处理，长期转动下不会出现轴孔磨穿、页片变形的问题。116标准款是通用性最强的规格，日常大部分非重载的铰接场景都能适配，页片尺寸适中，安装孔的间距符合常规轻量化结构的安装孔距标准，不用额外调整安装位的孔位排布就能直接适配。118小尼款则是针对空间局促、载荷更小的场景设计，整体尺寸更紧凑，重量更轻，用在小型模型的活动舵面、微型设备的翻盖连接上，不会占用过多安装空间，也不会给整体结构增加多余的重量负担。

　　设计这套铰链结构的时候，首先考虑的是尼龙材料的特性——尼龙本身自润滑性能好，转动过程中不用额外添加润滑脂就能保持顺畅的转动手感，同时尼龙的耐疲劳性能优异，反复开合上万次也不会出现金属铰链常见的锈蚀、卡顿问题，重量也比同规格的金属铰链轻60%以上，非常适合对重量敏感的轻量化设备场景。页片上的安装孔做了沉头设计，安装后螺丝头可以完全埋入页片平面，不会突出表面干涉转动，也不会刮蹭周边的结构件。销轴采用金属材质穿装，和尼龙轴套形成软硬配合的转动副，既保证了销轴的抗剪切强度，又利用尼龙的自润滑特性降低转动阻力，避免金属和金属直接接触出现的磨损、异响问题。页片表面的品牌标识做了凹陷式设计，不会突出页片表面影响安装贴合度，安装后页片可以完全贴附在被连接件的表面，不会出现缝隙导致连接松动。

　　从安装边界来看，重型款的页片长度更长，单页片上排布了多排安装孔，安装时需要保证被连接件的安装面平面度误差不超过0.1mm，避免页片安装后出现翘曲，导致转动时销轴受力不均出现卡滞。安装孔的孔径适配常规的自攻螺丝或者小规格机丝，孔位的边距做了足够的余量，安装时不会因为螺丝太靠近页片边缘导致尼龙页片开裂。标准款的页片尺寸适中，两个页片合起后的总厚度控制在常规铰接安装的预留间隙范围内，设计安装槽的时候只需要预留对应厚度的避让空间即可，不用额外做过多的结构避让。小尼款的销轴直径更细，转动阻尼更小，适合需要灵活转动的小尺寸活动部件，安装时要注意销轴的轴向固定，避免频繁开合后销轴窜动脱落。

　　做三维建模的时候，这套结构的细节还原度直接影响后续的装配仿真效果，比如轴套和销轴的配合间隙要控制在合理范围内，间隙太大会出现转动晃量，间隙太小则会导致转动阻力过大，不符合实际使用的手感。页片上的安装孔位置要严格对应实际产品的孔距，不然导出工程图加工的时候会出现孔位错位，无法正常安装。轴套部分的加强筋结构也要准确还原，这部分是保证铰链重载下强度的关键，省略加强筋的话，仿真受力分析的时候会出现应力集中的误判，影响后续的选型判断。不同规格的铰链页片弧度、销轴长度都有差异，建模时要区分开各自的尺寸参数，不能统一套用一个规格的尺寸改数，不然实际选型装配的时候会出现尺寸不匹配的问题。

　　在实际设备装配中，这类尼龙铰链的安装流程也很简便，只需要在被连接件上对应位置打好安装孔，用螺丝将两个页片分别固定在两个需要铰接的部件上，穿入销轴后做好轴向限位即可，不需要额外调整转动间隙，出厂时的配合精度已经能满足大部分场景的使用要求。和金属铰链相比，尼龙铰链不会和复合材料、木质材料的被连接件发生电化学腐蚀，在潮湿环境下使用也不会出现锈迹污染连接面的问题，后期维护成本极低，不需要定期做防锈、润滑处理，非常适合户外使用的小型轻量化设备、航模产品、科普实验装置的铰接部位使用。针对不同的开合角度需求，页片的转动角度范围可以通过调整安装位置的限位结构来控制，铰链本身的转动角度可以满足180度以内的开合需求，覆盖大部分活动部件的转动角度要求。
