高精度圆柱平行销定位紧固连接件

　　在各类机械装配场景中，平行销是应用极为广泛的基础定位与传力元件，从精密机床的导轨定位、工装夹具的工件装夹定位，到自动化设备的模组拼接、传动部件的周向固定，都能见到这类圆柱销的身影。不同于带锥度的圆锥销，平行销依靠圆柱面的过盈配合或者间隙配合实现定位功能，加工时外圆的圆柱度公差、表面粗糙度都直接影响装配后的定位精度，在需要反复拆装的工位上，平行销的拆装便利性也优于圆锥销，不会因为多次拆装导致配合面磨损后定位精度快速下降。

　　设计这类平行销时，首先要结合实际使用场景确定销的直径与长度参数：如果是用于两个钢制零件的精确定位，销的直径通常取被连接件最小厚度的1/5到1/4，保证销在受横向剪切力的时候不会发生弯曲变形；销的插入深度要控制在直径的1.5到2倍之间，过短会导致定位接触面积不足，受载后容易出现松动，过长则会增加不必要的加工成本，还可能在装配时与零件内部的其他结构发生干涉。销的两端通常会加工出小尺寸的倒角，一方面是装配时可以顺利导入销孔，避免销的锐边刮伤销孔内壁破坏配合精度，另一方面也能去除加工后的毛刺，防止装配时毛刺脱落进入配合面造成装配间隙超差。

　　从功能特性来看，平行销主要承担两个核心作用：第一是定位作用，在设备组装时，先将两个需要配合的零件通过工装调整到正确位置，加工出同轴的销孔后打入平行销，后续设备拆解维护再重新装配时，不需要重新找正就能保证两个零件的相对位置精度，比如在减速器的箱体与箱盖连接、直线导轨的安装基面定位中，平行销的定位精度可以控制在0.01mm级别，完全满足中高精度设备的装配要求；第二是传递横向载荷，当两个连接件之间存在横向剪切力的时候，平行销可以承受部分剪切载荷，分担螺栓的受力，避免连接螺栓受横向力发生剪切断裂，在一些冲击载荷不大的传动连接位置，甚至可以直接用平行销传递扭矩，实现轴与轮毂的周向固定。

　　实际选型应用时，还要注意配合公差的选择：如果是用于永久固定不需要拆解的位置，可以选择过盈配合，装配时通过压力机压入销孔，或者将销低温冷缩后装入，装配后销与孔之间没有相对间隙，抗冲击性能更好；如果是需要经常拆解维护的工位，则选择小间隙配合，销可以用手锤轻轻敲入，拆解时用拔销器就能顺利取出，不会损伤销孔。另外在不同的使用环境下，平行销的材质选择也有区别，普通工况下用45号钢调质处理就能满足强度要求，表面硬度达到HRC28-32就可以保证足够的耐磨性；在有腐蚀的环境中使用，则需要选择不锈钢材质，或者做表面发黑、镀锌处理，避免长期使用后锈蚀导致无法拆解。

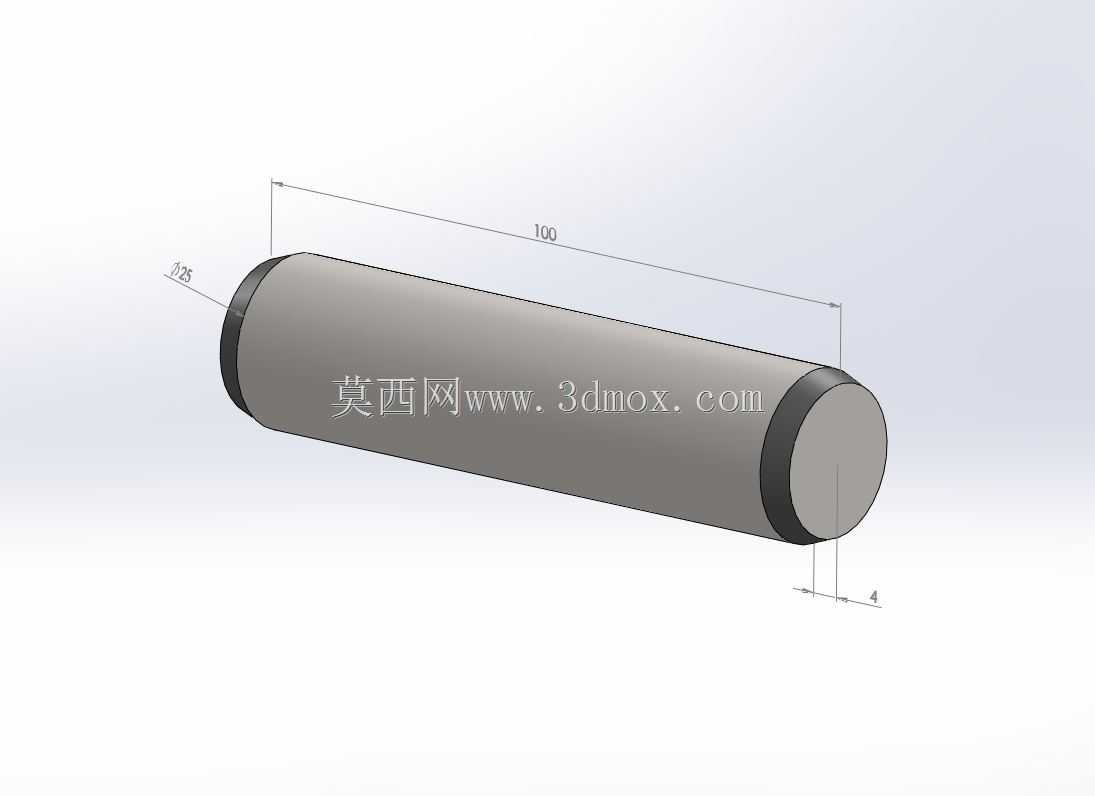

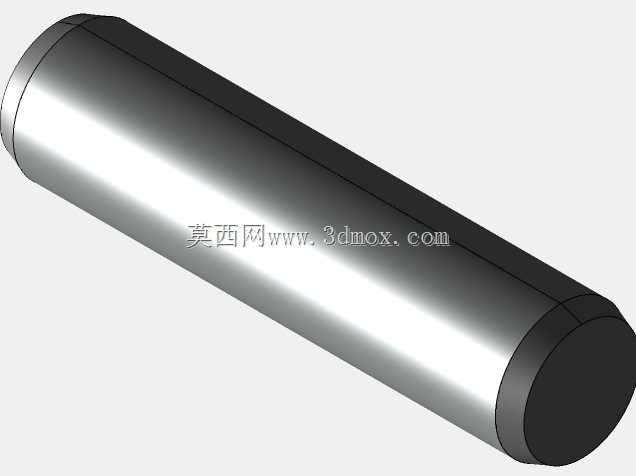

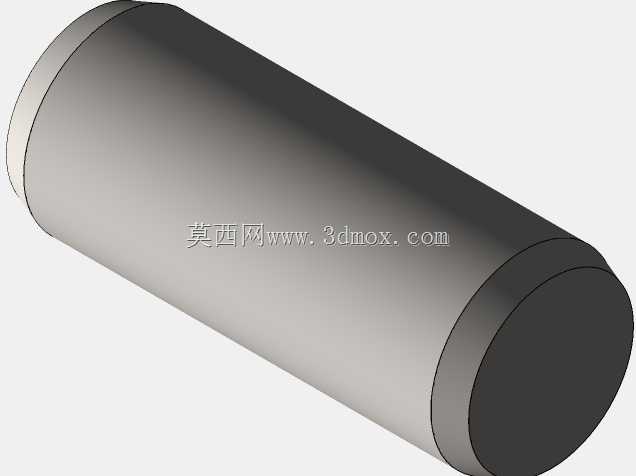

　　建模过程中，这类零件的结构虽然简单，但也要注意细节特征的还原：外圆柱面的建模要保证圆柱度，不能出现锥度或者椭圆变形，两端的倒角尺寸要符合装配要求，不能过大或者过小，倒角角度通常取45度，方便装配导入。同时要注意销的端面不能有凸起或者凹陷，保证装配后销的端面与零件表面齐平，不会突出影响其他零件的安装，也不会凹入销孔过多导致拆解困难。在装配体中调用这类平行销模型时，要注意销与销孔的同轴度配合，模拟实际过盈或者间隙配合的状态，避免出现模型干涉或者配合间隙过大不符合实际装配情况的问题，为后续的工程图出图、装配工艺模拟提供准确的模型基础。
