航模用杜布罗尼龙控制舵角结构设计

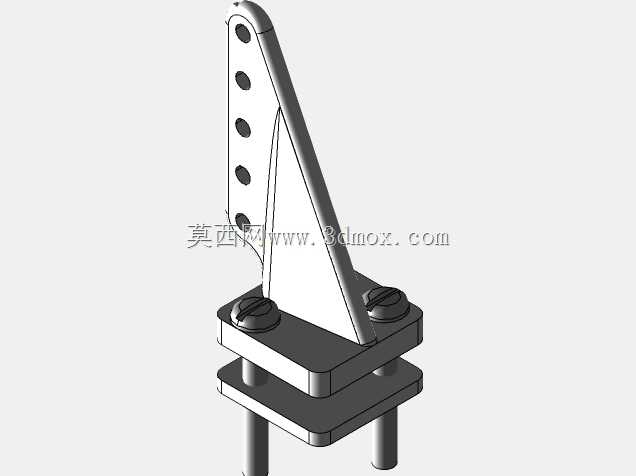

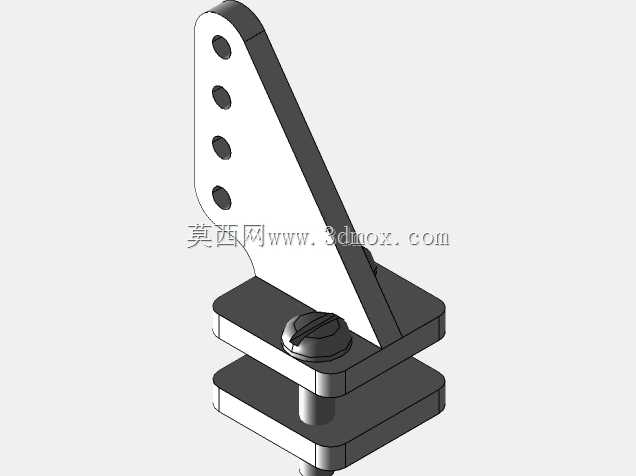

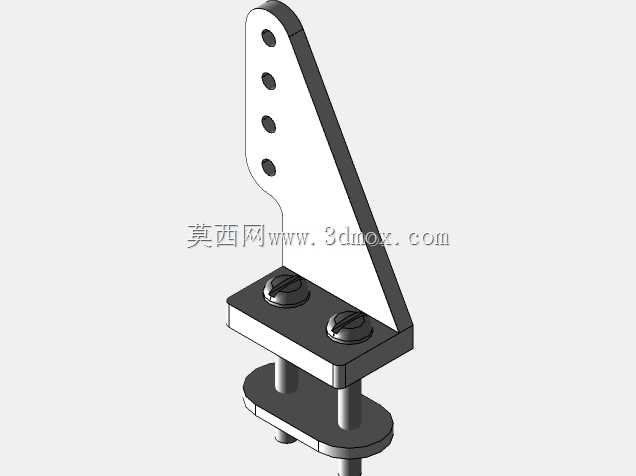

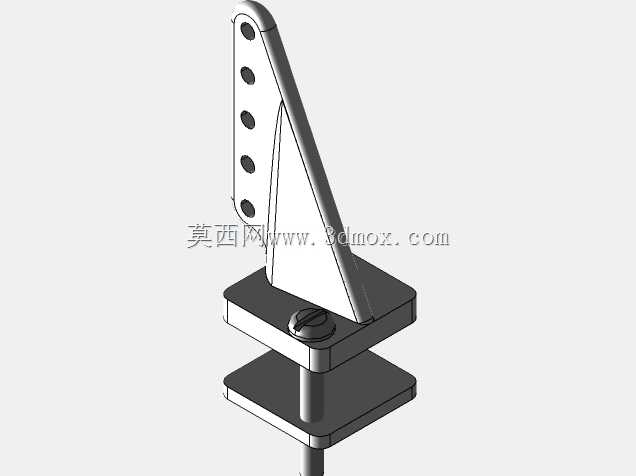

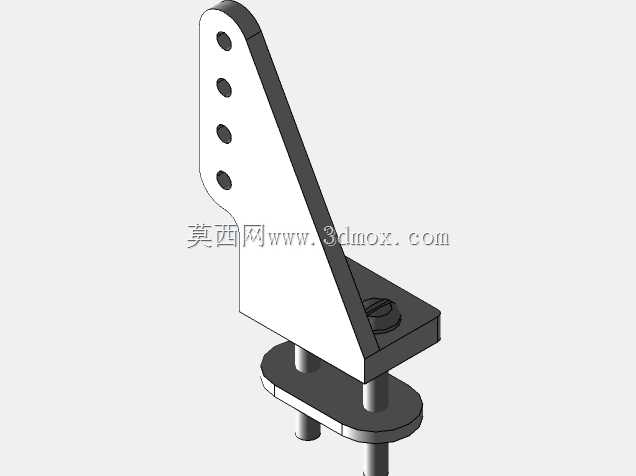

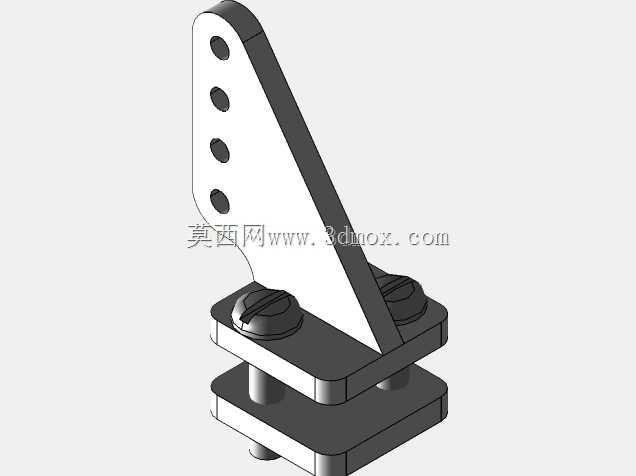

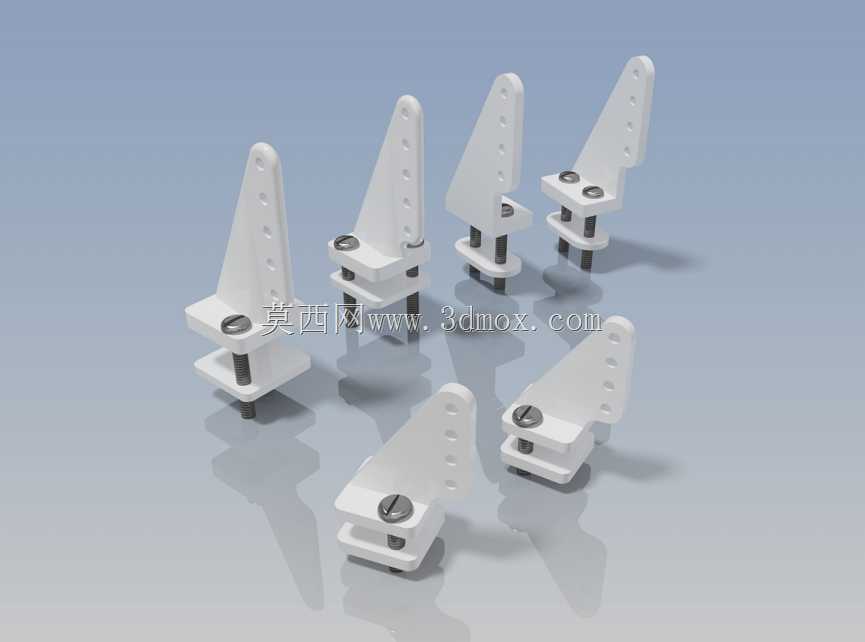

　　在航模操纵系统的结构搭建里，控制舵角是连接舵机输出与操纵面的核心传力零件，这类零件的安装精度、结构强度直接决定舵面操纵的响应线性度与飞行过程中的操纵可靠性，本次建模的杜布罗系列尼龙控制喇叭，覆盖了半舵、T型舵等多种常用规格，适配不同翼面、尾翼的操纵安装需求。

　　从实际使用场景来看，这类尼龙控制舵角主要应用在固定翼航模的副翼、升降舵、方向舵操纵链路中，部分小型像真机、滑翔机的襟翼操纵结构也会选用对应规格的舵角，相比金属切削加工的舵角，尼龙材质的舵角自带一定的形变缓冲能力，在航模发生轻微擦碰、着陆冲击时，能够通过自身微量形变吸收部分冲击载荷，避免直接将冲击力传递到舵机输出齿轮，造成舵机扫齿这类常见故障。

　　设计思路上，该系列舵角采用了底座嵌入式安装加螺丝锁紧的固定结构，底座下方的两个定位柱能够直接插入操纵面预先开好的定位孔中，实现安装时的快速定位，避免打胶或者螺丝锁紧过程中舵角出现偏移，保证舵角的安装孔位与舵机摇臂输出点处于同一直线，减少操纵过程中的虚位。舵角臂上的等距排列安装孔，能够给使用者提供不同的操纵力臂调节选项，当需要更大的舵面操纵力矩时，可以选用靠近舵角顶端的孔位连接拉杆，降低舵机的输出负载；当需要更精准的小舵量操纵时，可以选用靠近底座的孔位，提升舵面微调的精度，适配不同飞行风格的操纵需求。

　　从安装边界尺寸来看，不同规格的舵角底座尺寸统一适配3-5mm厚度的航模特制泡沫、轻木或者复合材料蒙板，定位柱的中心距为标准的10mm规格，能够匹配市面上绝大多数常规航模的操纵面安装厚度，不需要额外对安装位进行扩孔或者垫高处理。舵角臂的长度覆盖了半寸到两寸的常用规格，其中半舵规格的臂长较短，适合薄翼型的滑翔机副翼使用，T型规格的舵角带有两个对称的安装臂，能够同时连接正反方向的操纵拉杆，适合方向舵这类需要双向大舵量操纵的部位。

　　零件的细节设计上，底座与舵角臂的过渡位置做了圆弧加强筋处理，避免操纵过程中应力集中导致舵角臂从根部断裂，顶部的拉杆安装孔采用了通孔加沉台的设计，能够容纳拉杆接头的法兰部位，避免拉杆运动过程中接头与舵角臂侧面发生卡滞，保证操纵过程的顺滑。锁紧螺丝采用了标准的M2规格，配套的尼龙自锁螺母能够在飞行过程中的持续振动下保持锁紧力，不会因为长期振动出现螺丝松脱导致舵面失效的问题。

　　在实际装配调试过程中，这类标准化的舵角不需要额外进行修配，只要在操纵面标记好安装位置，开出对应尺寸的定位孔与穿丝孔，将底座的定位柱插入孔位后，从操纵面背面放上压片拧紧螺丝即可完成固定，相比需要手工弯折、打磨的自制金属舵角，能够大幅缩短航模的装配调试周期，同时统一的孔位规格也方便后期维护更换，出现零件损坏时不需要重新调整操纵拉杆的长度，直接替换同规格舵角就能快速恢复操纵性能。

　　材质选用上，该系列舵角采用的是添加了玻纤改性的尼龙材料，相比纯尼龙材料拥有更高的刚性与抗疲劳性能，在长期反复的舵面往复运动下，不会出现舵角臂蠕变弯曲的问题，同时材料本身的自润滑特性，能够减少拉杆连接销与安装孔之间的磨损，长期使用也不会出现操纵虚位增大的情况，兼顾了轻量化与结构强度的需求，单枚舵角的重量控制在1g以内，不会给小型航模带来额外的重量负担，符合航模配件轻量化的设计要求。
