落锻成型叉型连杆连接构件

项目分类:通用机械零部件 发布时间:2021-12-04 ID:435062

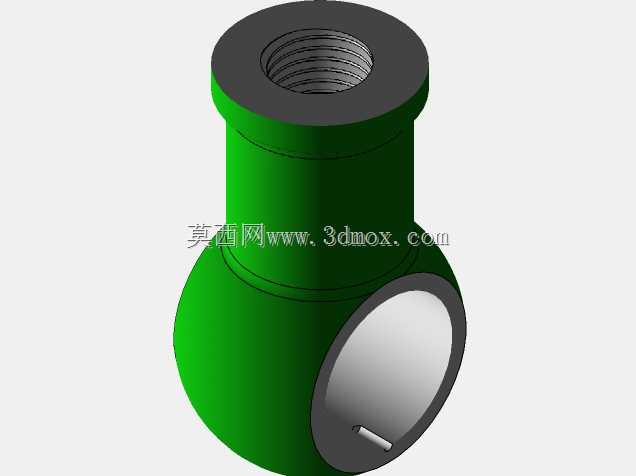

  • 落锻成型叉型连杆连接构件

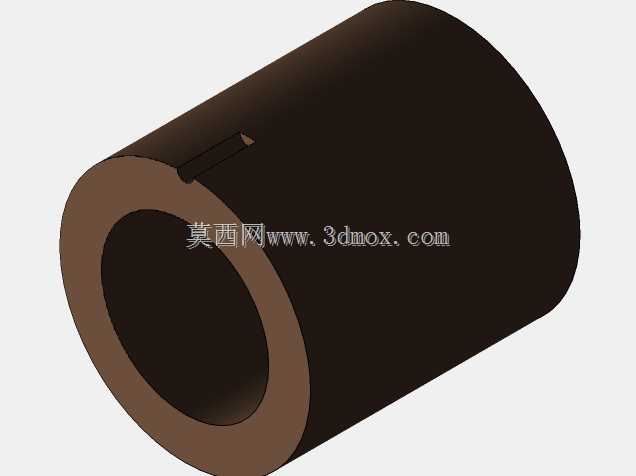

  • 落锻成型叉型连杆连接构件

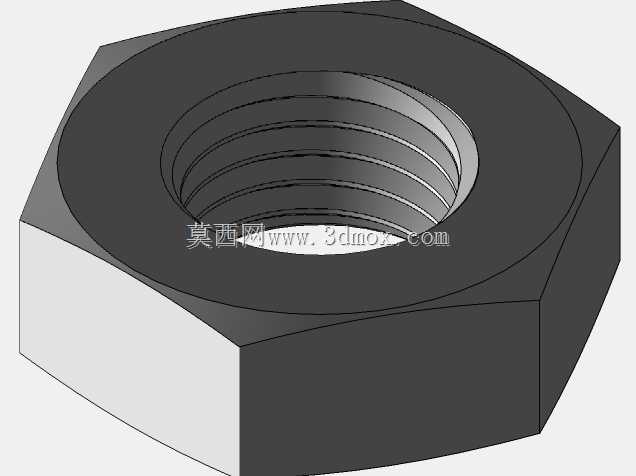

  • 落锻成型叉型连杆连接构件
  • 落锻成型叉型连杆连接构件
  • 落锻成型叉型连杆连接构件
  • 落锻成型叉型连杆连接构件
  • 落锻成型叉型连杆连接构件
  • 落锻成型叉型连杆连接构件
  • 落锻成型叉型连杆连接构件

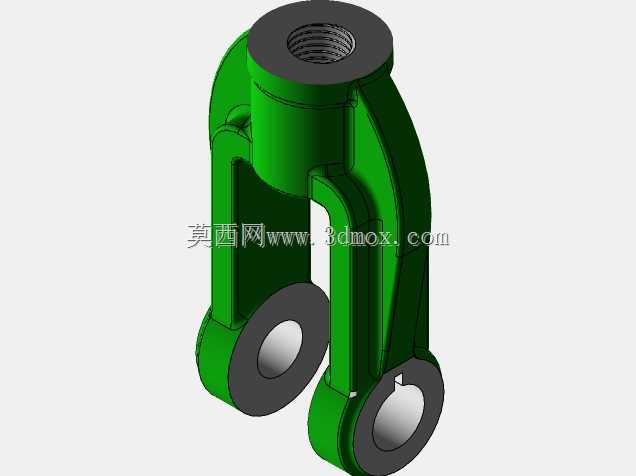

  这类叉型落锻连杆,多应用在中小吨位压力机的滑块驱动回路、农用机械的悬挂传动铰接位、以及小型内燃机的配气机构传动链路中,核心作用是实现回转运动与直线往复运动的转换,同时承担交变载荷下的力传递任务,在周期性冲击、拉压复合受力的工况下保持连接刚度与铰接自由度的平衡。从结构功能来看,构件上端为带内螺纹的圆柱连接端,用于和调节螺杆类部件形成螺纹副连接,可通过螺纹旋合长度微调整个传动链路的总长度,补偿装配累计误差以及长期运行后的磨损间隙;下端为对称双叉耳结构,两个同轴的光孔用于穿装铰接销轴,和被驱动的摆臂、滑块或者悬挂接头形成铰接副,双叉耳的对称布局能让销轴受力更均匀,避免单侧偏载带来的销轴弯曲、耳板撕裂问题。

  设计阶段首先要匹配安装边界的尺寸约束:上端螺纹端的外径要适配配套调节螺母的对边尺寸,保证装配时扳手有足够的操作空间,内螺纹的深度要满足螺纹旋合的强度要求,一般不小于螺纹公称直径的1.2倍,避免螺纹牙受剪失效;下端叉耳的开裆宽度要和对接构件的接头厚度匹配,预留0.2-0.5mm的装配间隙,保证铰接转动时无卡滞,两个铰接孔的同轴度公差要控制在IT7级以内,否则穿装销轴后会产生附加内应力,加速孔壁与销轴的磨损。整体采用落锻工艺成型的设计思路,就是为了让金属纤维流线沿着构件的受力方向连续分布,相比切削加工的构件,抗疲劳强度能提升40%以上,尤其适合承受交变冲击载荷的工况;结构上的倒角设计,一方面是去除锻造成型后的飞边毛刺,

  避免装配时割伤操作人员、刮损配套密封件,另一方面是降低应力集中系数,在叉耳与主体连接的过渡位置、螺纹端与杆身的过渡位置,都采用了大圆角过渡,避免截面突变带来的应力集中,减少长期交变载荷下的疲劳裂纹萌生概率。建模过程中,模型螺纹的特征还原是练习的核心点,要区分螺纹收尾段的不完全牙特征和完整牙型的参数差异,不能简单用装饰螺纹线替代实体特征,要还原实际加工中螺纹退刀槽的尺寸、牙型的起始角度,和实际加工出来的零件特征保持一致;铰接孔的位置要严格保证对称度,两个孔的中心连线要和上端螺纹的轴线保持垂直,垂直度公差控制在0.05mm/100mm以内,否则装配后会出现传动卡滞、受力偏载的问题。实际选型应用时,要先核对安装边界的几个关键尺寸:

  上端螺纹的公称直径与螺距,要和配套的调节螺杆完全匹配;下端铰接孔的内径要和选用的铰接销轴外径形成间隙配合,一般选H8/f7的配合公差;叉耳的开裆宽度要大于对接接头的厚度,预留足够的转动间隙;构件的总长度要在传动链路的调节行程范围内,避免螺纹旋合长度不足或者调节量不够。这类连杆在日常运维中,要定期检查铰接孔的磨损量、螺纹端的紧固情况,以及叉耳过渡位置是否有裂纹产生,因为长期受交变冲击载荷,应力集中位置容易萌生疲劳裂纹,一旦发现裂纹要及时更换,避免运行过程中构件断裂引发设备故障。建模练习时,除了基础的拉伸、旋转特征,还要重点练习锻件拔模斜度的设置、圆角过渡的处理,以及实体螺纹的扫掠成型方法,还原落锻件的工艺特征,而不是做成纯理想化的几何模型,这样建出来的模型才能直接用于后续的工程图生成、装配干涉检查、有限元受力分析等实际设计环节。
