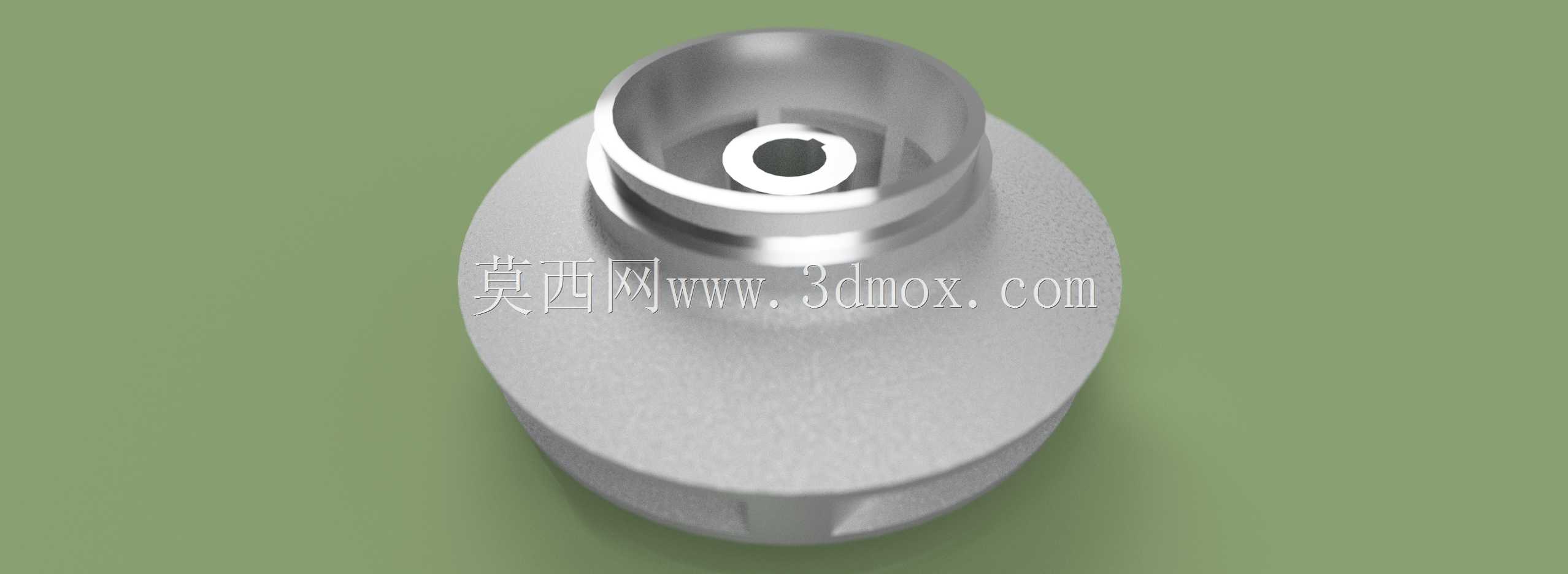

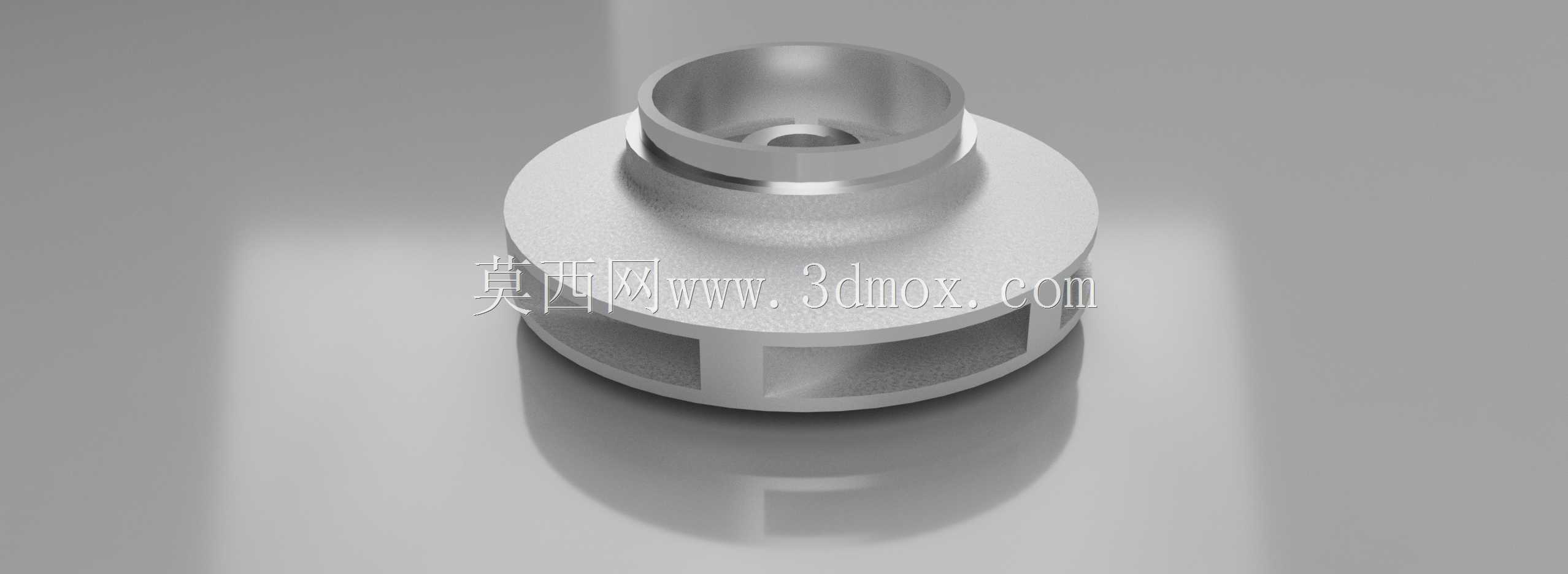

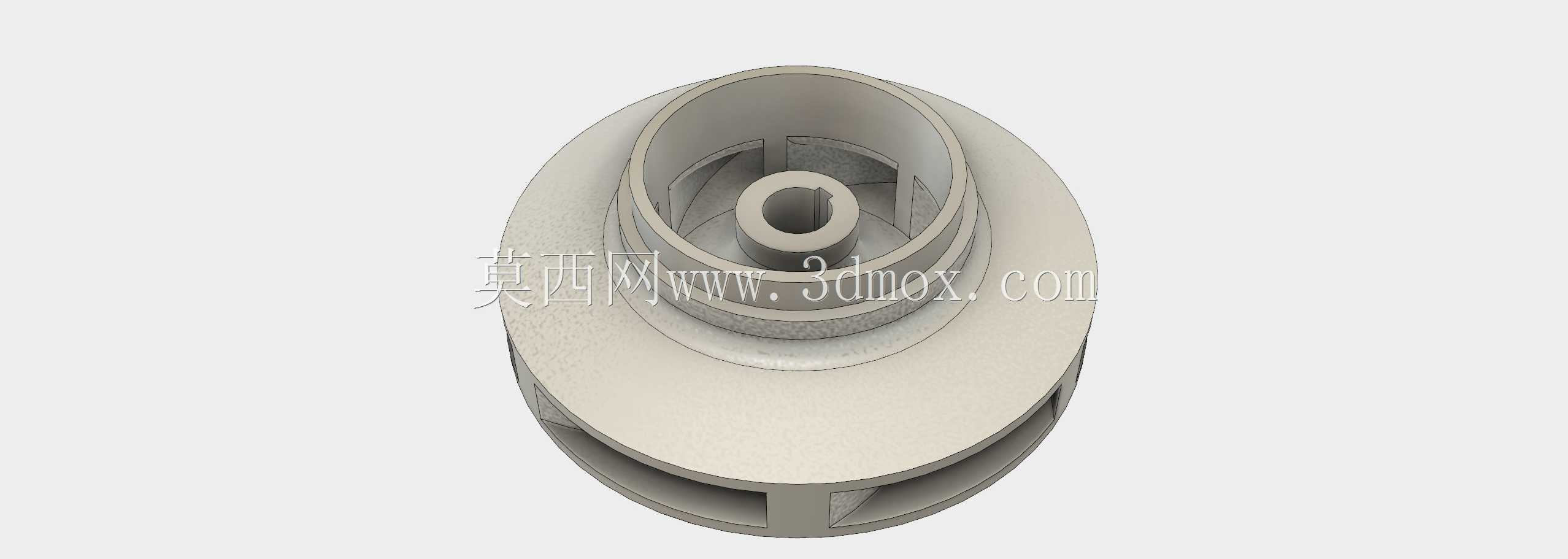

离心泵闭式叶轮结构三维数模

　　该叶轮为单级离心泵核心水力做功部件，主要适配民用供水、工业循环水输送、小型暖通系统增压等场景的端吸式离心泵，直接决定泵组的水力效率、汽蚀余量与运行稳定性。从结构设计逻辑来看，该叶轮采用闭式叶轮构型，包含前盖板、后盖板与扭曲叶片三部分，叶片采用后弯式扭曲设计，可在流体从叶轮入口轴向进入后，平顺完成流道转向，将叶轮旋转的机械能高效转化为流体的压能与动能，相比开式、半开式叶轮，闭式结构的容积效率更高，适合输送不含大颗粒杂质的清洁水介质，能有效减少叶轮与泵腔之间的回流损失。

　　设计过程中首先确定了叶轮的核心水力参数边界，入口端的轮毂凸台做了圆弧过渡处理，可降低流体进入叶轮流道时的局部阻力，减少入口脱流引发的汽蚀风险；轮毂中心的通孔为轴孔，用于与泵轴配合传递扭矩，轴孔与轮毂的同轴度公差需控制在IT7级以内，避免高速旋转时产生不平衡量引发泵组振动。叶轮的出口直径与叶片出口安装角经过水力计算匹配，可保证额定工况下流体流出叶轮时的速度三角形符合设计要求，避免出现驼峰特性曲线，保证泵组在管网阻力波动时的运行稳定性。

　　从安装边界来看，叶轮后盖板侧需配套密封环与泵体的密封环配合，形成径向间隙密封，控制叶轮出口高压流体向入口侧的内泄漏量，间隙值通常控制在0.2-0.5mm之间，兼顾密封效果与避免运转摩擦；叶轮入口端的圆柱面与泵体入口段的密封环配合，保证流体平顺进入叶轮流道，无突扩突缩结构。叶片与前后盖板的连接采用圆角过渡，避免应力集中，同时减少流道内的局部涡流损失，圆角半径根据流道宽度做匹配设计，既保证铸造或加工时的工艺性，也不会对流道过流面积产生过大影响。

　　该叶轮的动平衡等级需达到G6.3级以上，适配转速不超过2900r/min的泵组，做动平衡时需在后盖板外侧预留去重位置，避免去重破坏流道表面的光滑度。流道表面的粗糙度需控制在Ra3.2以下，减少流体沿程摩擦损失，若采用铸造工艺生产，流道需做打磨处理，去除铸造飞边与粘砂，避免表面凸起引发局部涡流。在实际选型适配时，需注意叶轮的入口直径与泵体吸入室的尺寸匹配，出口宽度与压水室的流道宽度匹配，避免出现流道错位导致的水力损失激增；同时叶轮的轴向定位尺寸需与泵轴的轴肩、锁紧螺母的位置匹配，保证叶轮安装后与泵体、泵盖之间的轴向间隙符合设计要求，避免运转时出现动静摩擦。

　　针对不同的输送介质场景，该叶轮的基础结构可做适配调整，比如输送轻度污水时可适当加大叶片间的流道宽度，减少杂物堵塞风险；输送高温介质时可在轮毂位置增加热补偿结构，避免热胀冷缩导致轴孔配合失效。日常运维中，该叶轮的主要损耗点为密封环配合面的磨损、叶片入口边的汽蚀剥蚀，建模时已将易磨损部位做了等厚度设计，方便后续维修时的尺寸修复与备件替换。
