双独立回路液压泵马达工作原理演示结构

　　在工程机械、重型装备、工业液压系统的实际选型与结构设计场景中，双独立回路的液压泵马达结构一直是多执行机构同步独立作业场景下的核心适配方案，这类结构常应用在需要两组液压动作互不干扰的设备上，比如小型挖掘机的回转与行走动作独立驱动、高空作业平台的升降与回转动作分路供能、注塑机的合模与射胶动作独立供油等场景，能有效避免单回路系统中多执行机构联动时的压力互相干扰、流量分配失衡问题，保障不同动作的运行稳定性与操控精度。从实际功能特性来看，这套双独立回路结构的核心设计逻辑是将两组配流、做功单元集成在同一壳体内，两个回路各自拥有独立的吸油、压油通道，配流盘上的配流窗口完全独立分隔，不存在内部油液串通的问题，

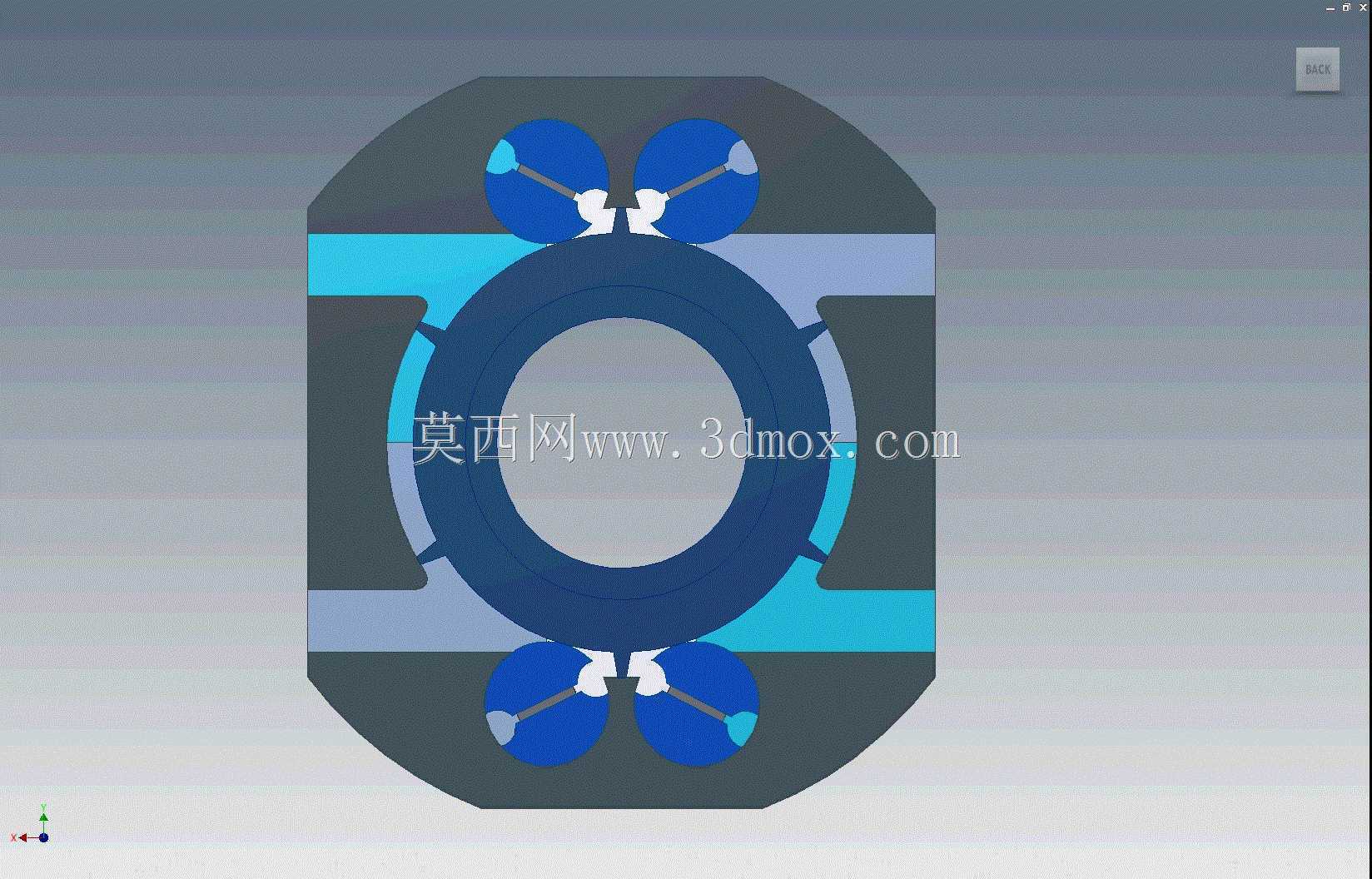

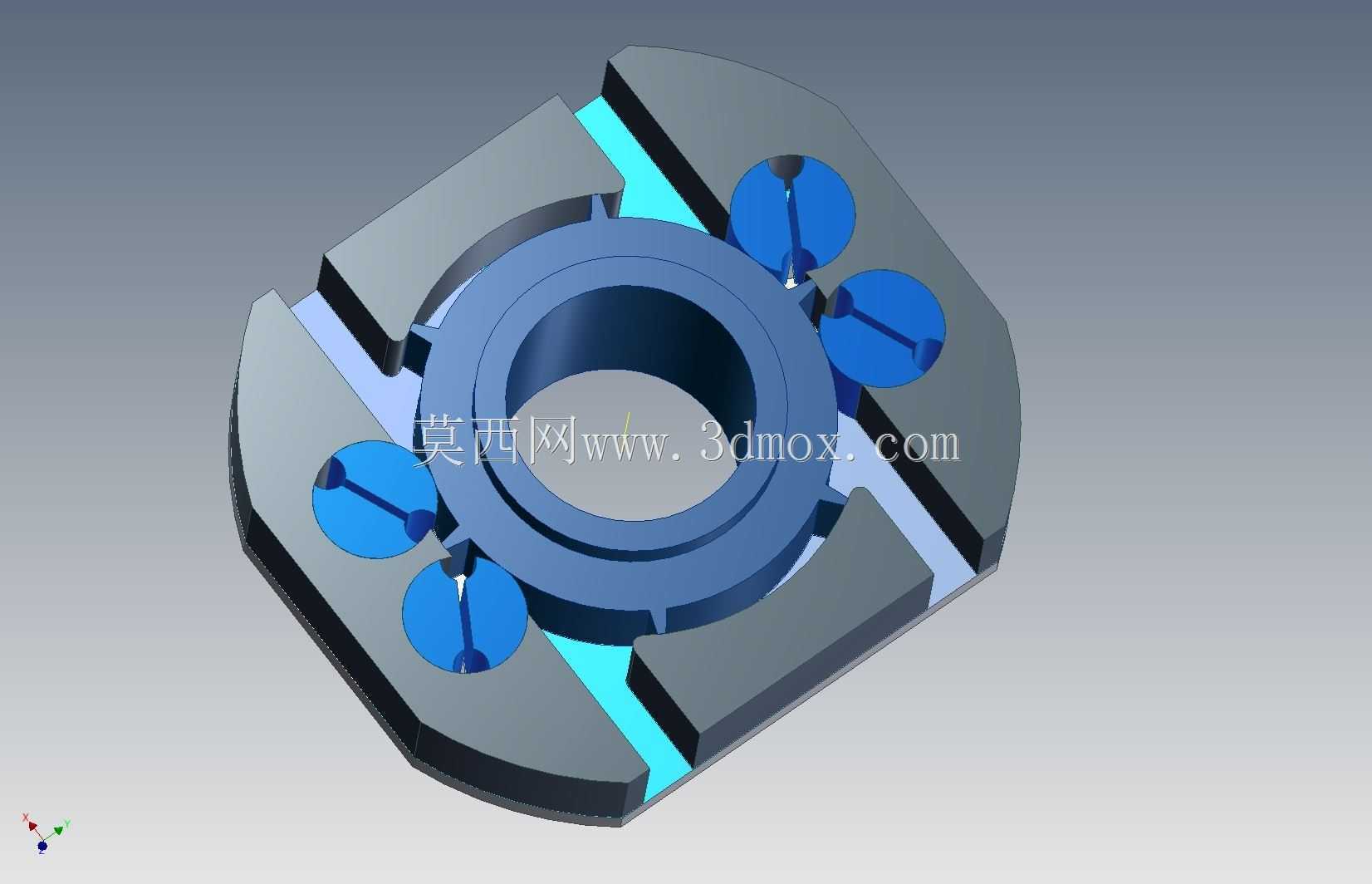

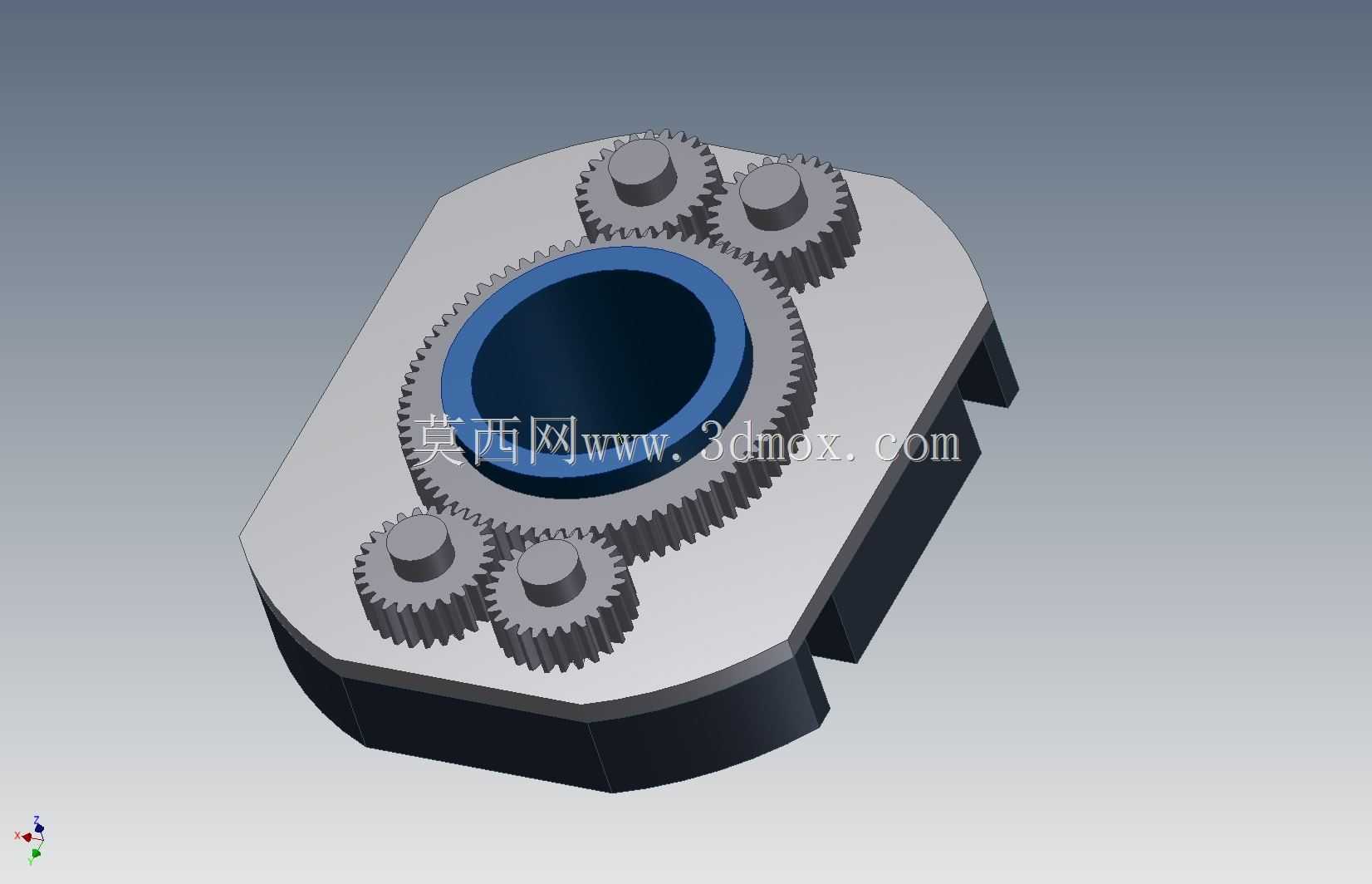

　　每一组回路都可以单独匹配不同的负载压力与输出流量参数，既可以实现两个回路同时输出不同转速、扭矩的动力，也可以单回路独立工作，在部分负载不启动的工况下降低无用功损耗，相比两套独立的泵马达单元，集成式的结构能大幅缩小安装占用空间，减少外接管路的连接点数量，降低管路泄漏的风险点。从设计思路层面拆解，这套结构在布局上采用对称式的转子与柱塞（叶片）排布，中心为共用的主轴安装位，四个做功单元两两对称分布在主轴的上下两侧，分别对应两个独立回路的做功腔，壳体的流道设计采用径向分层布局，两个回路的高压油道、低压回油道分别布置在不同的径向层面，避免流道之间的壁厚不足导致高压油液内泄，同时对称式的做功单元布局能抵消转子旋转时产生的径向不平衡力，

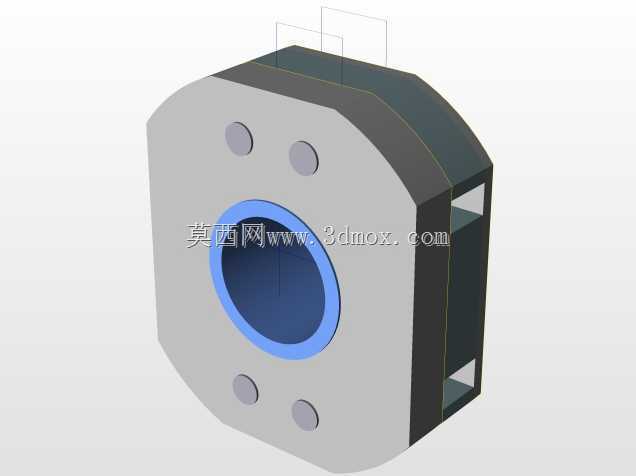

　　降低主轴轴承的径向负载，延长轴承的使用寿命，减少运行过程中的振动与噪音。在外形尺寸与安装边界的设计考量上，这类集成式双回路泵马达通常采用近似方形的安装法兰结构，安装孔位围绕壳体中心对称分布，适配常规的液压元件安装标准，主轴的伸出长度、轴径尺寸匹配通用的联轴器连接规格，不需要额外定制转接件就能完成与原动机的连接；壳体上的油口位置采用同侧上下排布的设计，两个回路的吸油口、压油口分别对应不同的标识，方便现场管路的布设与区分，安装时需要预留的径向空间比两套独立泵减少近30%，对于安装空间受限的移动类液压设备来说，这种空间优势尤为明显。在实际的结构建模过程中，需要重点关注配流盘与转子端面的配合间隙设计，间隙过大会导致容积效率下降，内泄量超标，

　　间隙过小则会在热胀工况下出现端面磨损、卡滞的问题；同时两个独立回路之间的密封结构设计也是建模时的重点，需要在两个回路的腔室之间设置可靠的密封槽，适配对应的密封件，避免高压油液在两个回路之间窜流，影响各自回路的压力稳定性。另外，做功单元的曲面造型需要严格匹配运动轨迹，比如叶片式结构的叶片顶端与定子内环的曲面要完全贴合，保证做功腔的密封性能，在建模时需要通过运动仿真验证叶片在整个旋转周期内的伸缩行程是否顺畅，有没有出现卡滞或者脱空的情况，确保原理演示的准确性，也为后续的实际结构优化提供可靠的三维模型基础。这类双独立回路结构的原理演示模型，能帮助液压系统设计人员更直观地理解内部油液走向、做功单元的运动逻辑，在进行系统方案选型、结构改进时，可以直接参考内部的流道布局、单元排布方式，减少前期方案设计的试错成本，也能用于新入职技术人员的液压原理培训，通过可视化的三维结构展示，让技术人员更快掌握多回路液压动力元件的工作逻辑与结构特点。
