罗兰设备专用L形与直形定位导向件

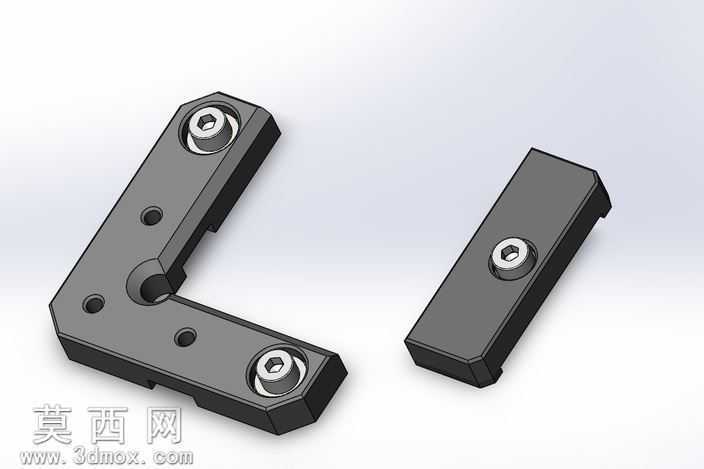

本套三维模型为罗兰数控设备配套的L形直角导向定位件与直形导向定位件，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工工艺要求，对零件的每一处结构尺寸都做了精准约束，确保模型可直接导出工程图用于生产加工。建模阶段首先绘制零件的主体拉伸轮廓，对L形件的直角转角处做了圆弧过渡处理，避免应力集中，同时在零件主体上均匀布置沉头安装孔，孔位尺寸与内六角螺丝的装配公差做了匹配设计，保证螺丝装配后头部完全沉入沉孔，不会突出零件表面影响导向精度。直形导向件采用对称式结构设计，主体为长方体结构，边缘做了小倒角处理，去除锐边的同时提升零件装配时的顺滑度，中部同样设置适配内六角螺丝的沉头安装孔，用于将零件固定在设备基座上。材质渲染阶段，将零件主体赋予哑光黑色硬质氧化铝合金材质，还原实际加工后的表面质感，内六角螺丝赋予不锈钢金属材质，通过调整材质的粗糙度、反射率参数，让渲染效果贴近真实零件的视觉表现，清晰区分不同部件的材质差异。结构设计上，L形导向件主要用于设备直角位置的定位导向，两个互相垂直的安装面可同时对两个方向的运动部件起到限位导向作用，转角处的避让孔可避开设备的凸起结构，避免装配干涉；直形导向件用于直线方向的运动导向，平直的导向面可保证运动部件的直线度精度。整套模型的装配关系做了完整配合约束，螺丝与沉孔采用同轴心配合，零件安装面与基准面采用重合配合，可直接用于设备的虚拟装配验证，检查零件之间是否存在干涉问题，提前排查设计缺陷，为后续的实际生产装配提供可靠的三维数据支撑，也可作为数控设备维修替换时的配件参考模型。
