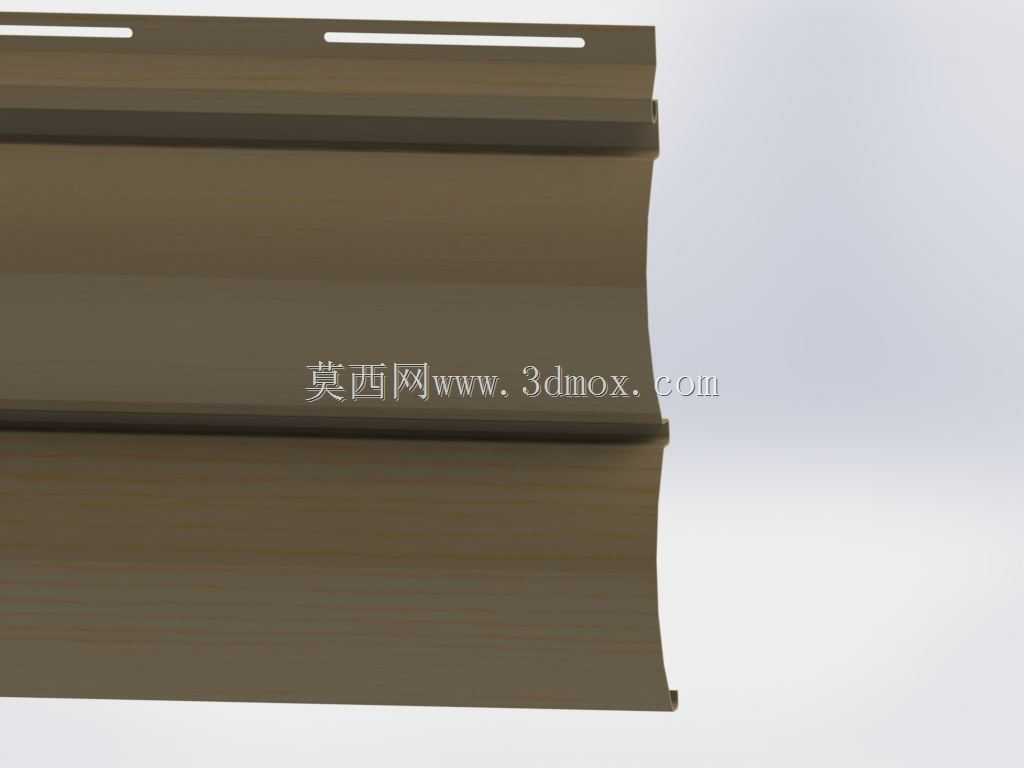

带纹理长条形侧线壁板结构设计

　　这款带纹理的长条形侧线壁板，最初是针对装配式建筑外墙收边、室内装饰腰线的安装需求做的结构设计，日常在轻钢别墅外墙挂板配套、集成墙面装饰施工、商业空间立面造型搭建场景里用得比较多，主要作用是覆盖不同饰面材料的拼接缝隙，同时通过表面的凹凸纹理强化立面的线条层次感，避免大面平整墙面出现视觉单调的问题。

　　做结构设计的时候，首先考虑的是现场安装的容错空间，壁板整体采用等截面长条结构，截面轮廓做了对称式的凹凸咬合设计，相邻两段壁板拼接时，侧边的凸榫可以直接卡入对应凹槽，不需要额外打钉固定拼缝位置，既能抵消安装时的尺寸累计误差，也能避免后期温度变化带来的热胀冷缩导致拼缝起翘。表面的纹理不是单纯做装饰效果，纹理的凸起高度控制在1.2mm，凹槽宽度做了3mm的等距排布，一方面是模拟传统砌筑勾缝的视觉效果，另一方面这种微凹凸结构可以减少光线直射下的表面反光，避免户外安装时出现光污染问题，同时纹理的走向和壁板长度方向保持一致，雨水落在表面时可以顺着纹理凹槽快速导流，减少表面积水留渍的情况，降低后期清洁维护的频次。

　　从安装边界来看，这款壁板的背部做了两道平行的安装卡槽，卡槽间距适配市面上通用的轻钢龙骨间距规格，安装时不需要额外打孔，直接通过配套的卡件卡在龙骨上即可，单段壁板的标准长度做了3m的通用规格，现场可以根据实际安装尺寸直接裁切，裁切后的断面不需要做特殊封边处理，因为壁板的截面壁厚均匀，裁切后不会出现内部结构外露的问题。壁板的整体厚度控制在8mm，安装完成后突出基层墙面的高度刚好和常规外墙挂板的厚度齐平，不会出现突出的台阶积灰，也不会因为厚度过大占用过多的室内使用空间。

　　设计过程中也考虑了不同应用场景的适配性，如果是用在户外场景，壁板的侧边咬合结构做了微导水斜面，拼接处的缝隙不会出现雨水倒灌进基层的问题，不需要额外打密封胶就能满足基础的防水要求；如果是用在室内装饰场景，表面的纹理做了圆角过渡，没有尖锐的棱角，避免人员磕碰受伤，同时纹理的凹槽深度较浅，日常擦拭清洁的时候不会出现积灰难以清理的问题。另外壁板的两端做了45度斜切的定位缺口，现场做转角拼接的时候，两段壁板可以直接通过缺口对齐，不需要反复测量调整角度，能大幅提升现场安装的效率，减少施工时的材料损耗。

　　在结构强度校核阶段，针对壁板的长条受力特性做了抗弯模拟，在常规1.2m的龙骨间距下，壁板中部施加0.5kN的集中荷载不会出现永久变形，满足户外抗风压、室内日常碰撞的使用要求，同时背部的卡槽结构和壁板主体是一体化结构，没有拼接焊缝或者粘接位置，长期使用不会出现卡槽脱落的问题。考虑到不同饰面的搭配需求，壁板的安装基面做了磨砂处理，不管是后续做喷漆、覆膜还是贴装饰面，都能保证附着力，不会出现饰面起翘脱落的情况。
