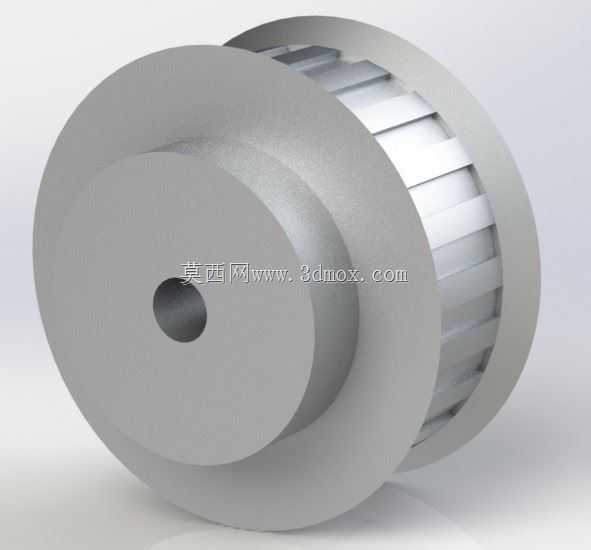

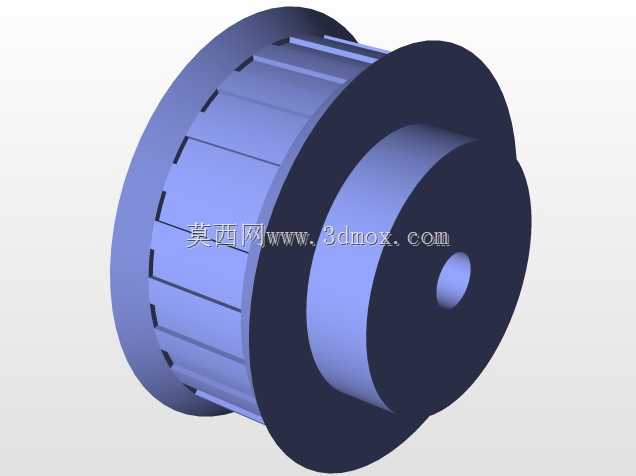

多规格同步带传动皮带轮结构

　　在轻工自动化输送、小型机床进给、包装设备送料机构这类对传动同步性有明确要求的场景里，同步带轮的选型与结构设计直接决定了整套传动链路的运行稳定性，不同于普通V带轮依赖摩擦力传递动力的形式，这类带轮通过轮齿与同步带齿槽的精准啮合实现无滑差传动，能在长期运行中保持精准的传动比，不会出现带传动常见的丢转、转速波动问题，尤其适合需要精准控制位移、转速匹配的工位。这款带轮的设计首先围绕适配的同步带规格展开，轮缘部分的齿形参数严格匹配对应节距的同步带齿槽，齿顶预留了合理的啮合间隙，既不会因为间隙过大导致传动回程误差超标，也不会因为间隙过小造成带齿与轮齿啮合卡滞、加剧磨损。轮体采用了双侧挡边的结构形式，挡边高度略高于同步带安装后的带体顶面，

　　能有效避免设备运行过程中同步带出现跑偏、脱轮的问题，很多现场调试的故障案例里，不少同步带脱带问题都是因为挡边高度不足或者单侧无挡边导致的，尤其是在带轮安装存在小幅平行度误差、设备启停有冲击的工况下，双侧挡边的结构能大幅降低运维调整的频率。轮毂部分的设计充分考虑了安装适配性，中心轴孔的尺寸预留了键槽加工余量，设计人员可以根据实际配套的轴径、传递扭矩大小选择合适的键连接形式，不管是普通平键连接还是花键连接，都能在现有轮毂结构基础上做适配调整，不需要重新修改轮缘的齿形参数，能大幅缩短非标设计的周期。轮体的辐板部分做了等厚设计，在保证轮体整体刚性的前提下尽可能控制了整体重量，降低带轮高速旋转时的转动惯量，减少设备启停阶段的动力损耗，

　　对于频繁正反转的传动工位来说，更低的转动惯量能有效降低伺服驱动的负载冲击，延长驱动元件的使用寿命。从安装边界来看，这款带轮的轴向总尺寸经过了优化，挡边外侧到轮毂端面的距离预留了标准轴承、轴端挡圈的安装空间，设计人员在做整机布局的时候，不需要额外预留过多的轴向安装余量，能有效压缩整套传动机构的轴向占用空间，适配结构紧凑的小型设备布局需求。在实际选型应用中，这类带轮可以搭配不同宽度的对应节距同步带使用，覆盖10、12、14、22等多种常用带宽规格，只需要根据实际传递的扭矩大小、中心距参数选择对应带宽的同步带即可，不需要更换带轮主体，能减少备件的储备种类，降低生产运维的物料管理成本。齿面的粗糙度设计也做了针对性考量，

　　既保证齿面足够光滑减少同步带齿面的磨损，也不会因为齿面过于光滑降低啮合过程中的摩擦力储备，在有少量粉尘的生产车间工况下，也能保持稳定的啮合状态，不会轻易出现跳齿问题。轮体的同轴度公差在设计阶段就做了严格约束，安装轴孔与轮齿节圆的同轴度控制在合理公差范围内，能避免带轮高速旋转时出现径向跳动，减少同步带运行过程中的交变应力，延长同步带的整体使用寿命，很多现场出现的同步带早期断裂、齿面异常磨损问题，追根溯源都是带轮同轴度超差导致带体长期受交变载荷作用。另外这款带轮的轮毂端面做了倒角处理，方便轴件装配时的导向，不会出现装配时刮伤轴表面、卡滞的问题，装配过程中不需要额外修磨轮毂孔口，能提升现场装配的效率。
