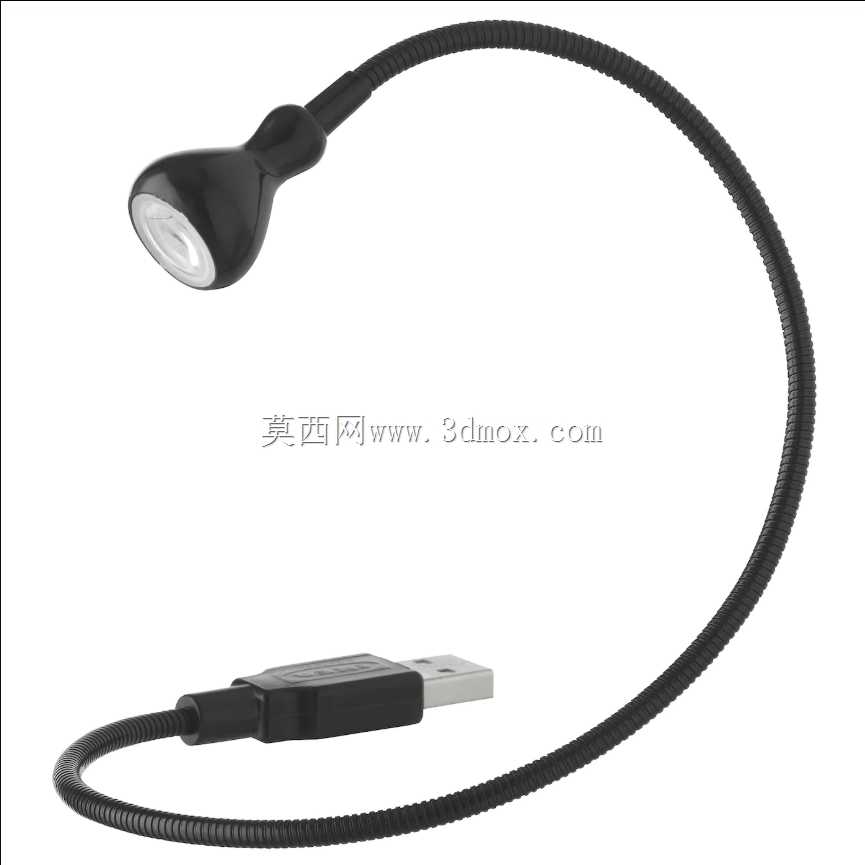

可弯曲USB接口LED阅读补光灯结构设计

　　日常办公与居家场景里，这类USB供电的柔性LED小灯是桌面补光、临时阅读照明的常用小配件，建模时首先要捋清实际使用中的核心约束：首先是供电端的适配边界，USB公头部分严格遵循标准USB Type-A接口的外形尺寸，金属插片部分的厚度、宽度、插入段长度完全匹配通用USB母座的接口公差，插接头外壳做了微弧收边处理，避免插入时刮蹭接口周边的壳体，插接头内部预留了限流电阻的安装空间，不需要额外外置驱动模块，直接插在电脑USB口、充电宝、带USB输出的插排上就能直接点亮，适配绝大多数5V USB供电场景，不需要额外适配电源。灯臂部分采用的是金属定型软管结构，也就是行业里常说的鹅颈管，这部分的建模重点要还原其可任意弯曲定型的特性，

　　软管的外径控制在6mm左右，长度足够让灯头从USB接口位置延伸到需要补光的区域，弯曲半径最小可以做到15mm，不会因为反复弯折出现外皮开裂或者内部导线断裂的问题，建模时要注意软管外层的包覆纹理，是细密的螺旋包覆结构，既保证弯折时的柔顺度，又能在任意弯曲角度保持定位，不会因为灯头的重量出现下垂偏移。灯头部分的设计偏向小巧紧凑，外壳采用哑光黑色塑料材质，灯头出光面做了内凹的柔光处理，内置的LED灯珠发光角度控制在60度左右，光线集中在需要照明的小范围区域，不会产生多余的眩光影响旁边的人，灯头和鹅颈管的连接位置做了防弯折过渡结构，避免根部反复弯折出现断裂，灯头的重量控制得很轻，不会因为自重带动鹅颈管变形移位。实际使用场景里，

　　这类小灯常被用在笔记本电脑键盘补光、床头临时阅读照明、机柜内部临时检修补光、宿舍书桌局部补光等场景，不需要固定安装，即插即用，不需要额外布线，因为整体重量很轻，完全靠USB接口的插接固定就能稳定使用，不会因为拉扯灯臂导致接口松脱。建模过程中要注意几个装配公差的匹配：首先是USB公头和标准母座的配合间隙，金属插片和母座弹片的接触位置要预留合理的插拔公差，不能过紧导致插拔费力，也不能过松导致接触不良；其次是鹅颈管两端和USB接头、灯头壳体的连接固定，两端都做了内嵌式的插装结构，配合粘接或者压接固定，连接位置的外径和软管外径保持一致，没有突兀的台阶，避免弯折时出现应力集中；灯头内部的结构要预留LED灯珠、限流电路板的安装空间，

　　灯头壳体的壁厚控制在1.2mm左右，既保证结构强度，又不会让整体重量过大。从设计思路上来说，这类产品的核心是用最低的成本满足便携局部补光的需求，没有多余的功能结构，整体没有开关，通电即亮，结构简单可靠，故障率极低，柔性灯臂的设计让用户可以根据自己的使用需求任意调整照射角度，不需要额外的支架或者角度调节机构，把定型功能完全集成在灯臂本身，最大程度简化了整体结构。外形尺寸上，整体伸直后的总长度控制在400mm左右，灯头的最大外径不超过25mm，USB接头部分的尺寸和普通U盘的接头尺寸相当，整体可以随意弯曲收纳，甚至可以绕在充电宝上随身携带，不会占用过多的收纳空间，非常适合经常移动办公或者出差的用户使用。安装边界上，因为不需要额外的固定结构，只要有标准USB Type-A输出接口的位置都能使用，不需要考虑安装孔位、固定螺丝之类的结构，对使用环境没有特殊要求，不管是塑料桌面、金属机柜还是木质床头，只要能插USB接口就能正常使用，适配性极强。建模时还要注意细节的还原，比如灯头出光面的柔光罩是半透明的磨砂材质，和黑色的壳体之间做了卡接结构，方便后期组装和维修更换，鹅颈管的外层黑色包覆层和两端的黑色塑料壳体颜色保持一致，整体外观简洁统一，没有多余的装饰结构，完全偏向实用化的设计取向。
