壁挂式智能液体流量监测控制装置

　　这款壁挂安装的液体流量监测装置，核心适配小流量液体管路的实时计量场景，常见于实验室试剂供给、小型化工加药管线、净水设备支路、医疗耗材灌注生产线这类对流量精度有要求、流量区间集中在每小时300至3000毫升的工况。不同于大口径工业管段式流量计，这款装置采用分体式壁挂控制箱搭配管段传感单元的结构，控制箱体采用冷轧钢板折弯焊接成型，表面做哑光喷塑处理，适配室内墙面挂装，安装时仅需在墙面预留4个M6膨胀螺栓点位，箱体背部的挂耳孔距做了通用化设计，可兼容常规工业壁挂电控箱的安装孔位，不需要额外定制安装支架。箱体内部做了分层布局，上层预留通讯与供电接线端子排区域，集成了RS-485硬件接口与WiFi通讯模块，支持标准ModBus RTU协议，

　　可直接接入厂区现有SCADA数据采集系统，不需要额外加装协议转换模块，布线时强电供电线路与弱电信号线路做了物理分隔，避免信号干扰。中层为核心流量信号处理单元，内置的信号调理电路可将传感单元采集的脉冲流量信号做滤波放大处理，直接换算为实时流量值与累计流量值，通过箱门内嵌的液晶显示屏直接展示，屏幕周边做了防水胶圈密封，可适应车间多尘、偶尔有溅水的工况。下层预留了管段传感单元的接线与固定位，配套的传感单元采用快插式管路接口，适配外径6mm至12mm的常规塑料或金属流体管路，安装时不需要对原有管线做大范围改动，仅需截断对应长度的管段插入接口锁紧即可完成流体通路连接。设计阶段充分考虑了现场运维的便利性，箱门采用侧开铰链结构，配备通用三角锁，

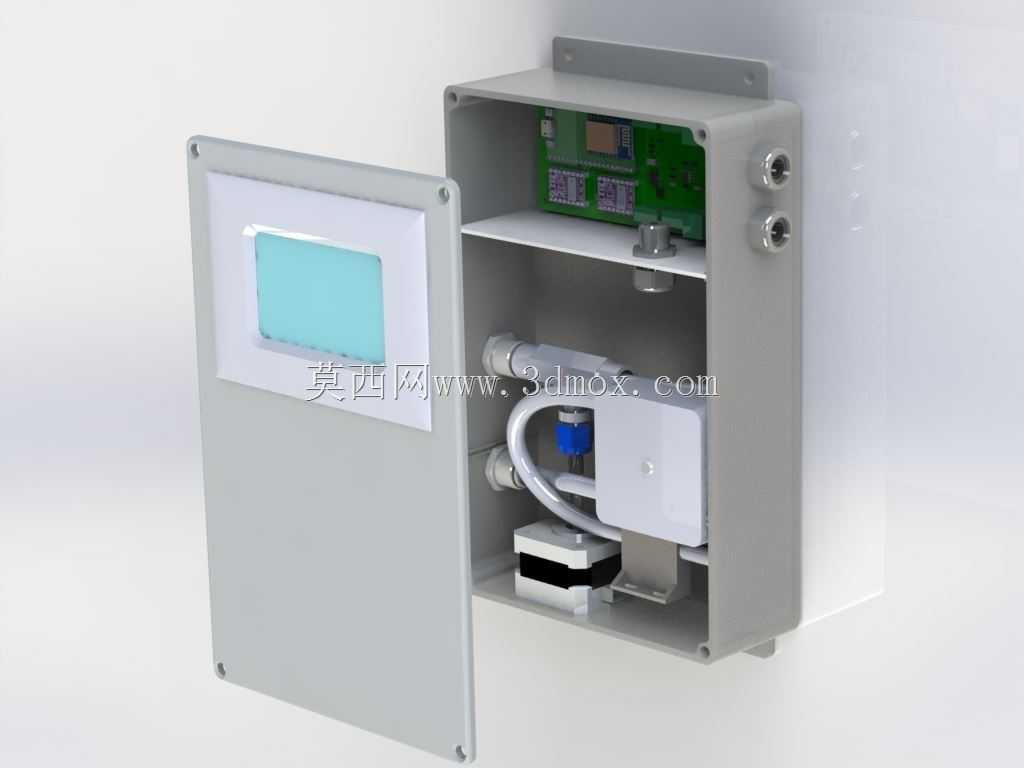

　　运维人员无需完全拆下箱体即可完成内部接线检查、模块更换操作；箱体侧面预留的两个防水格兰头，分别用于穿入供电线缆与流体管路的传感信号线，格兰头的密封胶圈可适配直径4mm至10mm的线缆，保证箱体整体的防护等级满足IP54要求。在功能逻辑上，装置除了基础的流量实时显示、累计流量统计外，还可通过通讯接口远程配置流量上下限阈值，当管路流量超出设定区间时，可通过内置的继电器节点输出开关信号，联动前端的供液泵或电磁阀做通断控制，实现超流量自动切断、低流量缺液报警的功能，不需要额外外接报警控制模块。从结构建模的细节来看，箱体的折弯圆角、内部安装柱的位置、电路板的固定孔位都做了1:1的实物还原，铰链的转动间隙、

　　门锁的配合尺寸都按照实际钣金加工的公差要求做了预留，建模时将箱体、箱门、内部电路板、接线端子、传感单元、连接管路都做了独立零件拆分，可直接用于结构干涉检查、安装模拟演示，也可导出工程图用于钣金加工下料参考。针对不同的安装场景，模型中预留了扩展安装位，可根据需求在箱体内部加装备用电池模块，实现外部供电断开后的短时数据保存与报警输出，避免突然断电导致的流量数据丢失；箱体的外形尺寸控制在宽200mm、高300mm、深120mm的范围内，不会占用过多墙面安装空间，适合在管线密集的设备侧壁、车间立柱旁安装。
