SOIC24引脚集成电路封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，SOIC24这类小外形贴片封装的元器件是板上高密度集成的核心载体，多数24引脚的接口转换芯片、运算放大器阵列、小型逻辑控制芯片都会采用该封装形式，相比传统双列直插封装，它能大幅压缩板上占用面积，适配波峰焊、回流焊的批量生产工艺，减少通孔加工的工序成本。做这类封装的三维建模时，首先要明确引脚的成型角度与共面度要求，实际生产中引脚共面度偏差超过0.1mm就会导致贴片焊接时出现虚焊、立碑等不良，建模时不能只做外观示意，要把引脚根部的成型圆角、引脚末端的焊盘接触平面都还原到位，方便后续做PCB装配干涉检查、焊膏钢网开孔设计时直接调用。从安装边界来看，该封装的本体宽度、

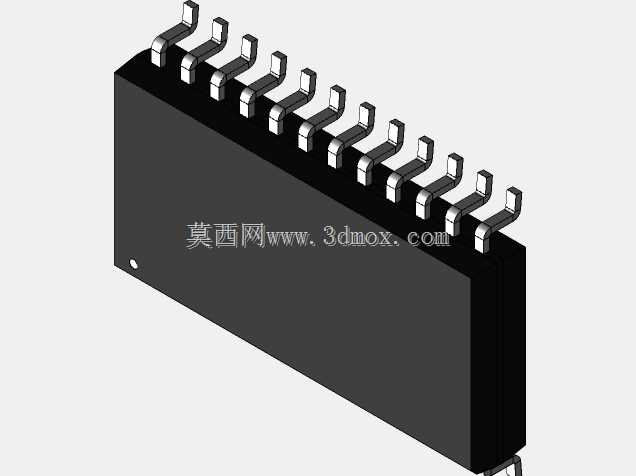

　　引脚外扩总宽度、引脚间距都有明确的行业公差要求，建模时本体两侧的引脚呈鸥翼型向外弯折，每侧12个引脚均匀排布，引脚间距为标准的1.27mm，本体长度方向的尺寸要匹配芯片塑封本体的实际公差，不能随意放大缩小，否则在做整机结构堆叠时，会出现周边元器件干涉、外壳装配顶到芯片本体的问题。设计思路上，要区分塑封本体、金属引脚、本体上的定位标记三个部分的结构特征，塑封本体为黑色环氧模塑料材质，边角做微小的脱模倒角，本体一端的圆形凹点是引脚1的定位标记，对应PCB丝印上的1脚标识，建模时这个标记的位置不能偏移，否则会导致生产时芯片贴装方向错误，直接造成整块电路板报废。实际应用中，这类封装的芯片多数工作在板卡内部，不需要额外的散热结构，

　　但建模时要预留出本体上方的安全间隙，方便后续做三防漆涂覆、散热器加装的空间校核，引脚的弯折弧度要贴合实际冲压成型的工艺特征，不能做成直角弯折，实际生产中引脚是通过铜带冲压后弯折成型，直角弯折会产生应力集中，导致引脚断裂、焊接后应力拉扯焊盘脱落的问题。在做整机结构的虚拟装配时，这个封装模型可以直接导入PCB设计软件的3D预览环境，核对芯片与周边接插件、电容、结构件的间隙，尤其是在紧凑型的工控模块、便携消费电子产品里，板上空间极其紧张，每一个元器件的外形尺寸偏差都可能导致整体装配失败，精准的封装模型能大幅减少打样后的改板次数。另外，建模时要注意引脚的厚度尺寸，实际SOIC封装的引脚厚度在0.2mm左右，

　　过厚或过薄都会导致焊接时的焊锡量匹配错误，出现桥接、虚焊的问题，引脚末端的平面要保证与PCB焊盘平面完全平行，在做装配仿真时可以直接模拟贴片时的引脚与焊盘接触状态，提前发现共面度超差的设计问题。很多新手建模时容易忽略引脚的成型细节，把引脚做成直条状，完全没有考虑实际生产中的弯折工艺，这样的模型导入到生产工艺仿真环节完全没有参考价值，甚至会误导钢网开孔、贴片吸嘴选型的工作，合格的封装模型要完全还原量产状态下的元器件外形，从本体的脱模斜度到引脚的弯折回弹量都要贴合实际生产的公差范围，才能在结构设计、工艺仿真、装配校验环节发挥实际作用。
