二位二通数控电磁阀三维结构设计

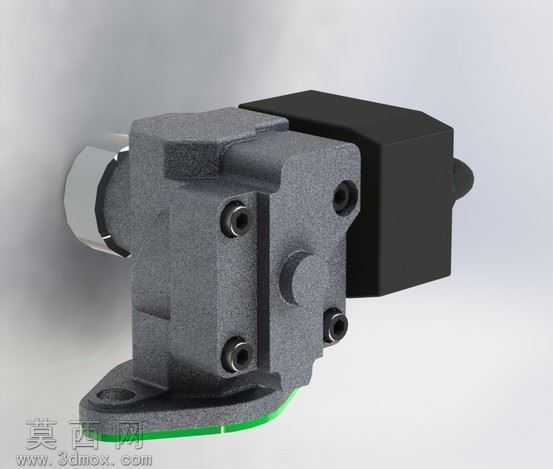

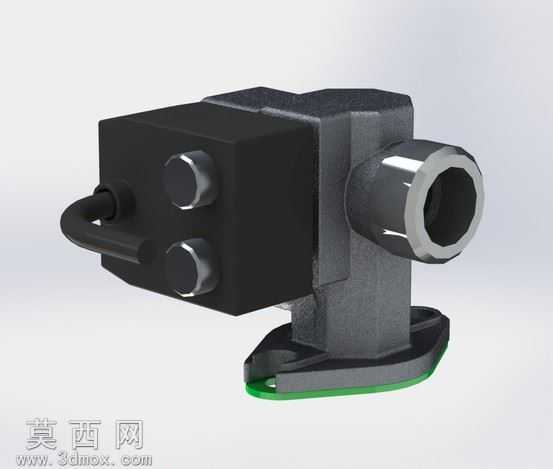

本模型为二位二通数控电磁阀的三维数字化设计成果，建模阶段以实际工业用数控电磁阀的功能需求为核心出发点，先梳理阀类元件的流体通断逻辑与电磁驱动原理，确定整体布局分为电磁驱动模块、阀体流道模块、安装固定模块三个核心部分。建模过程中优先保证各部件的装配干涉校验，对电磁头部分的接线结构、调节旋钮的限位结构、阀体进出流道的同轴度、安装底座的密封槽结构都做了精准的尺寸还原，确保模型可直接用于后续的工程验证与结构优化。材质渲染阶段针对不同部件的实际工业用材做了区分处理：电磁驱动模块的外壳采用哑光黑色工程塑料材质，还原其绝缘防护的属性，表面做细微的磨砂质感处理，避免过度反光失真；阀体主体采用铸钢金属材质，添加细微的铸造颗粒纹理与金属哑光反射效果，还原工业铸件的真实质感；进出流道的接口螺母采用亮面镀锌金属材质，突出其机加工后的金属光泽；安装底座的密封垫片采用半透明绿色橡胶材质，还原弹性密封件的视觉特征；接线部位的线缆采用黑色软质橡胶材质，添加自然的弯曲弧度，还原线缆的柔性特征。结构设计上充分考虑二位二通阀的工作特性，电磁驱动部分与阀体流道部分采用模块化分隔设计，既保证电磁组件的防护性，又便于流道部分的加工与维护；安装底座设置带密封槽的法兰结构，确保阀件安装后的流体密封性能；电磁头部位设置两个调节旋钮，用于数控参数的微调与工况适配，旋钮边缘做防滑纹理处理，还原实际操作的人机交互细节；进出流道采用内螺纹接口设计，适配常规工业管路的连接标准。整体建模过程严格遵循机械设计的装配逻辑，各部件的配合公差、安装间隙都做了符合工业实际的预留，渲染阶段采用柔和的工业产品布光，既清晰展现各部件的结构细节，又避免过度光影效果掩盖结构本身的设计特征，完整还原了这款数控电磁阀的工业外观与内部结构逻辑，可用于流体控制类产品的教学演示、方案展示与结构优化参考。
