斜向三通法兰连接管路接头结构

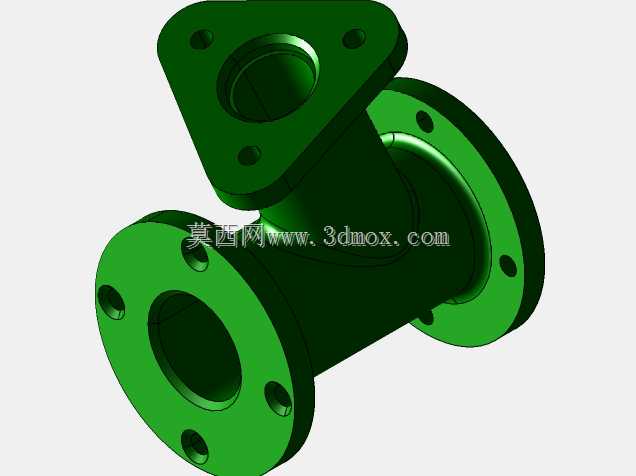

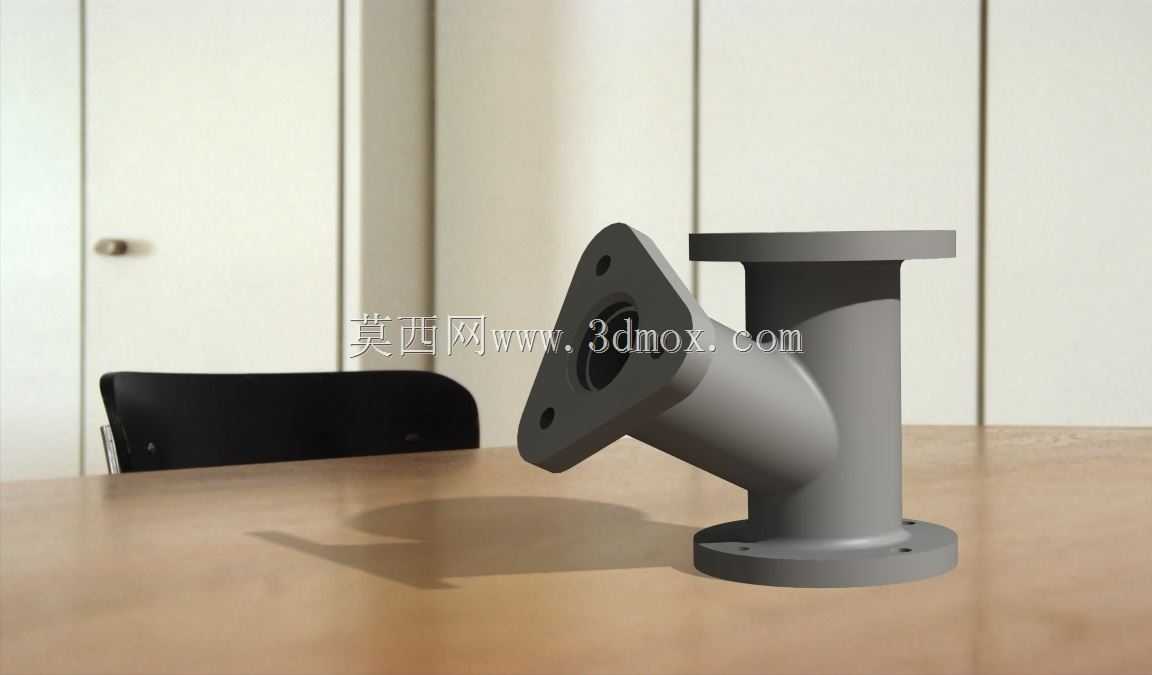

　　在工业流体输送管网的布设作业中，管路走向的非正交转向、多支路汇流分流是现场安装时经常遇到的工况，常规的正三通仅能实现90度正交方向的管路对接，遇到斜向支路布设需求时，往往需要搭配多个弯头、短节拼接，不仅增加了管路的连接密封点，提升了泄漏风险，也会增大管路整体的流阻，造成输送过程中的压力损耗。这款斜向法兰式三通接头，就是针对这类非正交管路布设场景开发的专用管路连接件，能够直接实现主管道与斜向支路的一次性对接，减少现场拼接的组件数量，降低安装作业的工作量与后续运维的密封隐患。从结构设计来看，该接头整体采用一体铸造成型后机加工的工艺路线，主体包含三个法兰连接端，其中两个法兰端同轴布设，作为主通路的对接接口，可直接串联在主输送管路中，

　　第三个法兰端以固定倾斜角度与主体腔体连通，作为斜向支路的连接接口，三个法兰端面均加工有标准的螺栓连接孔与密封面，可匹配对应压力等级的法兰垫片完成密封装配，无需额外加工适配接口。设计过程中，腔体的流道过渡区域做了圆弧顺滑处理，没有直角突变的结构，能够最大程度降低流体在转向分流过程中的湍流产生，减少流阻损失，同时也能避免介质中的固体颗粒在腔体内直角区域沉积堆积，适配含少量固体杂质的流体输送场景。安装边界方面，主通路两端法兰的同轴度公差控制在机械行业管路法兰的标准公差范围内，安装时可直接与同规格的标准法兰管路对接，不需要额外调整管路的同轴度；斜向支路的法兰端面角度经过精确计算，能够匹配常见的斜向支路布设角度，

　　安装时支路管路可直接与该法兰端对接，不需要额外搭配弯头调整角度。接头的三个法兰端的螺栓孔均采用跨中布设方式，与国标法兰的螺栓孔排布完全兼容，现场安装时可直接使用标准规格的螺栓紧固件完成装配，不需要定制特殊的连接配件。实际应用场景中，这类斜三通接头广泛应用在化工流体输送管网、市政给排水管路、暖通空调循环水系统、工业设备的冷却循环管路中，尤其是在厂房内部管路布设受空间限制、无法通过正三通加弯头组合完成斜向支路连接的位置，该接头能够大幅压缩管路连接段的占用空间，同时减少连接点数量，提升管路系统的运行可靠性。在结构强度设计上，接头的主体壁厚根据对应公称压力的要求做了等强度补强，尤其是在斜向支路与主通路的交汇区域，做了局部壁厚加厚处理，

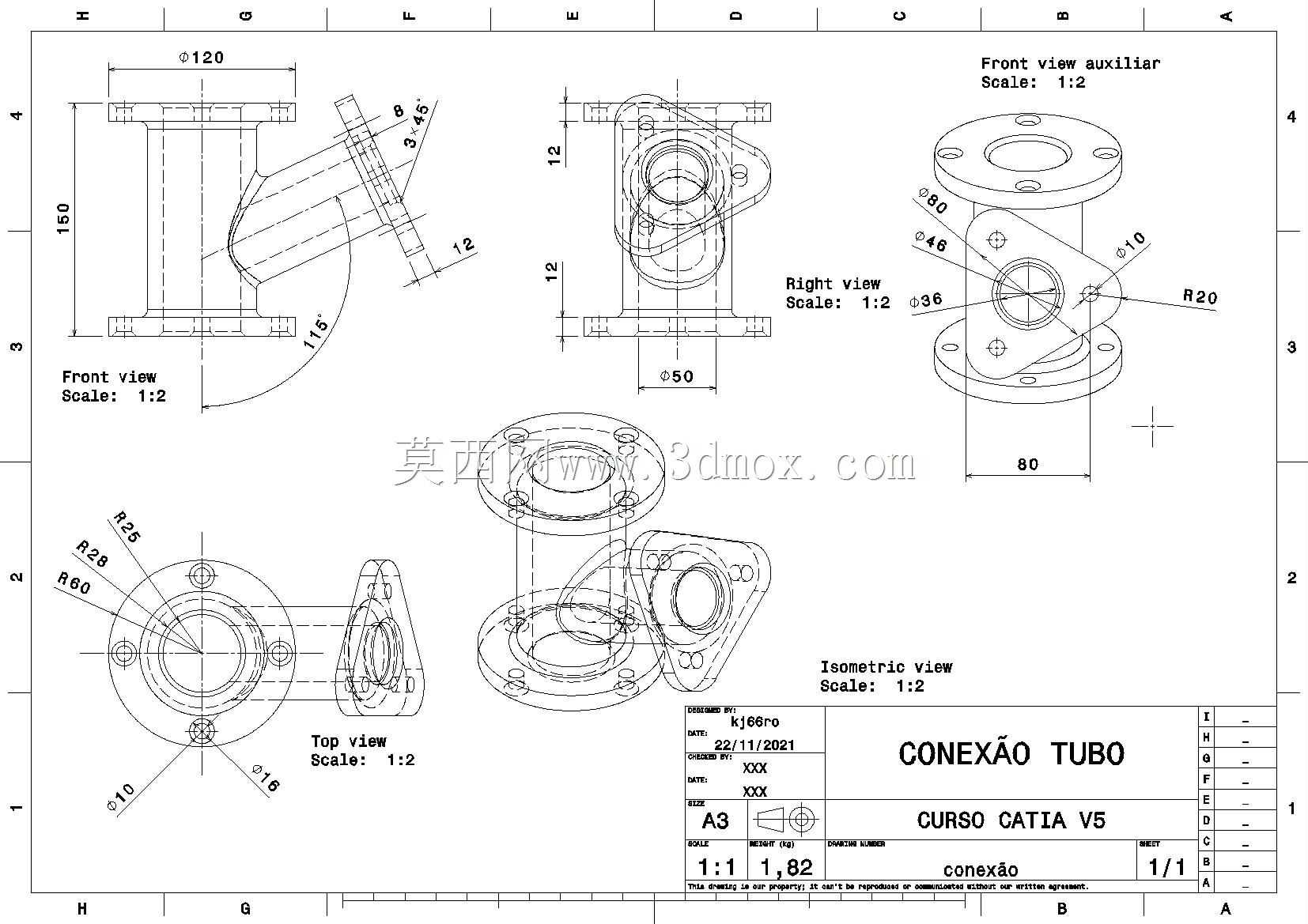

　　避免该区域因为应力集中在长期承压运行过程中出现开裂泄漏的问题，法兰端面的密封面采用突面结构，可适配非金属平垫片、金属缠绕垫片等多种常用密封垫片，满足不同压力等级、不同介质工况的密封需求。建模过程中，流道部分的曲面过渡是设计的重点，需要同时兼顾流体流动的顺滑性与铸件成型的工艺性，过渡圆弧的半径既不能过小导致流阻增大，也不能过大造成接头整体外形尺寸冗余、重量增加，同时要保证铸件的壁厚均匀，避免铸造过程中出现缩孔、缩松等缺陷。三个法兰端的密封面粗糙度、螺栓孔的位置度都按照管路法兰的标准公差要求设定，保证加工完成后能够与标准法兰实现无干涉装配，密封面的平面度公差也控制在标准范围内，避免装配后出现密封面压合不匀导致的泄漏问题。
