冷却水系统自动排气呼吸器结构

　　在工业循环冷却水、闭式冷冻水等流体输送管网中，气堵是长期困扰运维与设计人员的常见问题——管网充水阶段残留的空气、运行中水温变化析出的溶解气，会在管路高点、设备腔室顶部逐步聚集，形成气塞阻断水流通道，轻则降低换热效率、造成管路局部振颤与水锤冲击，重则导致冷却回路断流，引发后端发热设备超温故障。这款呼吸器就是针对这类管路排气需求设计的专用部件，核心功能是在无需人工干预的前提下，持续排出管网内滞留的空气，保障冷却水回路的通流效率。

　　从结构原理来看，这款呼吸器采用金属球作为浮子驱动部件，搭配内置阀门实现排气通路的自动通断，相比传统浮筒式排气结构，金属球浮子的运动行程更短，对液位波动的响应速度更快，同时球形结构不存在卡滞死角，在水质存在少量杂质的工况下也能可靠动作，避免浮件卡涩导致的排气失效或者漏水问题。当设备腔体内聚集空气时，腔体内液位下降，金属浮球随液位下落，带动阀杆打开顶部的排气孔，聚集的空气顺着排气通路排出；随着空气排出，腔体内液位回升，浮球在浮力作用下上浮，推动阀杆复位封闭排气孔，避免冷却水从排气口泄漏，整个动作过程完全依靠介质浮力驱动，无需外接电源或者控制信号，属于纯机械式的自动工作部件，可靠性高，后期维护成本极低。

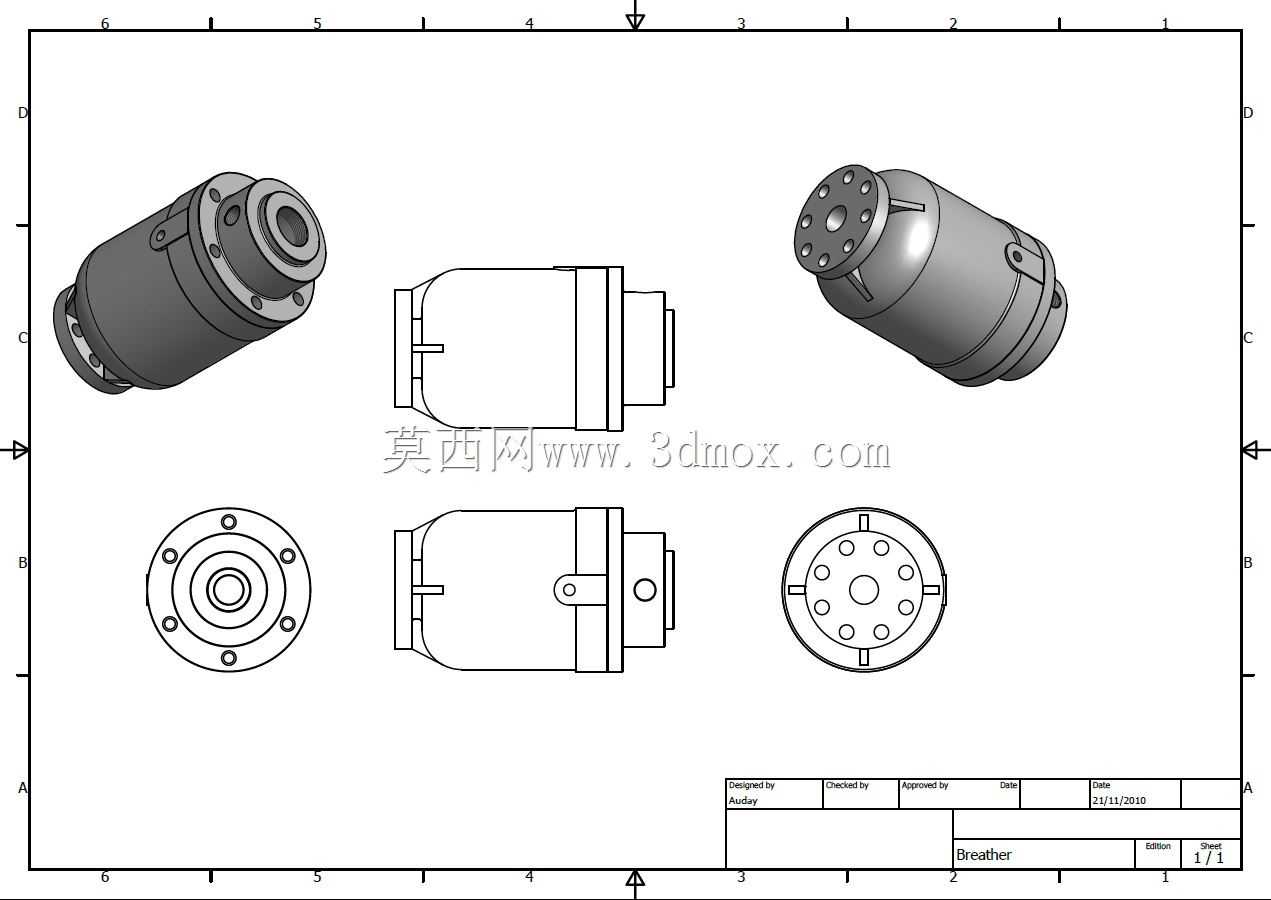

　　从外形与安装边界来看，这款呼吸器采用圆柱型主体结构，一端为带螺栓孔的法兰连接端，法兰端面加工有密封槽，可配套密封垫片实现与管路、设备腔体的密封连接，法兰上的安装孔采用圆周均布设计，适配标准管路法兰的安装孔距，安装时无需额外加工过渡连接件，直接通过螺栓紧固即可完成装配，安装方向需保持腔体竖直，确保浮球可以沿竖直方向顺畅升降，避免倾斜安装导致浮球卡滞、密封面错位。主体外壳采用回转体结构设计，外壁无突出的薄弱结构，整体抗压能力强，可适配常规工业冷却水系统的工作压力范围，顶部的排气端采用小直径开孔结构，排气过程中气流速度平稳，不会出现喷水现象。主体侧面设置有铰接式的检查口结构，可在不停机的状态下快速检查内部浮球的动作状态，清理腔体内积存的少量杂质，无需将整个部件从管路上拆卸下来，大幅降低运维检修的工作量。

　　在实际工程应用中，这类呼吸器通常安装在冷却水系统的管路最高点、换热器顶部腔体、冷却夹套的上部位置，这些位置都是空气最容易聚集的区域，选型时需要根据管路的工作压力、排气量需求匹配对应规格的产品，同时要注意安装位置预留足够的操作空间，方便后期的检查与维护。从三维建模的角度来看，这款产品的结构设计充分考虑了加工工艺性，主体外壳采用回转体加工工艺，可通过棒料车削完成主体加工，内部浮球采用标准金属球配件，无需定制异形浮件，法兰端的安装孔可通过钻床一次加工成型，整体零件数量少，装配工序简单，适合批量生产。在建模过程中需要重点关注浮球的行程与阀门开度的匹配关系，确保浮球下落至最低位置时阀门完全打开，浮球上浮至最高位置时密封面完全贴合，避免出现密封不严导致的漏水问题，同时要验证腔体内的流道设计，确保进入腔体的空气可以顺利到达顶部排气口，不会在腔体内形成二次气堵。另外法兰端的密封槽尺寸、安装孔的位置度需要严格对应标准法兰的尺寸要求，避免现场安装时出现孔位不对、密封面错位的问题，影响安装效率与密封效果。
