哈森气枪气动阀组件拆解结构设计

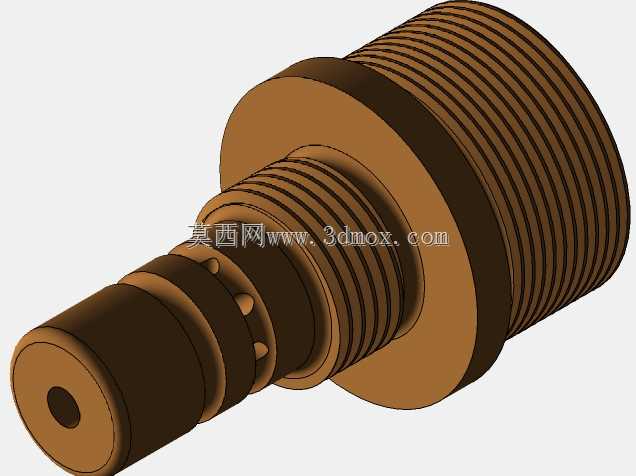

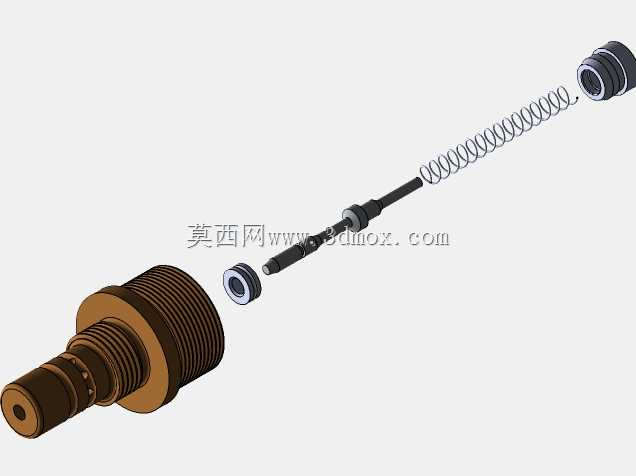

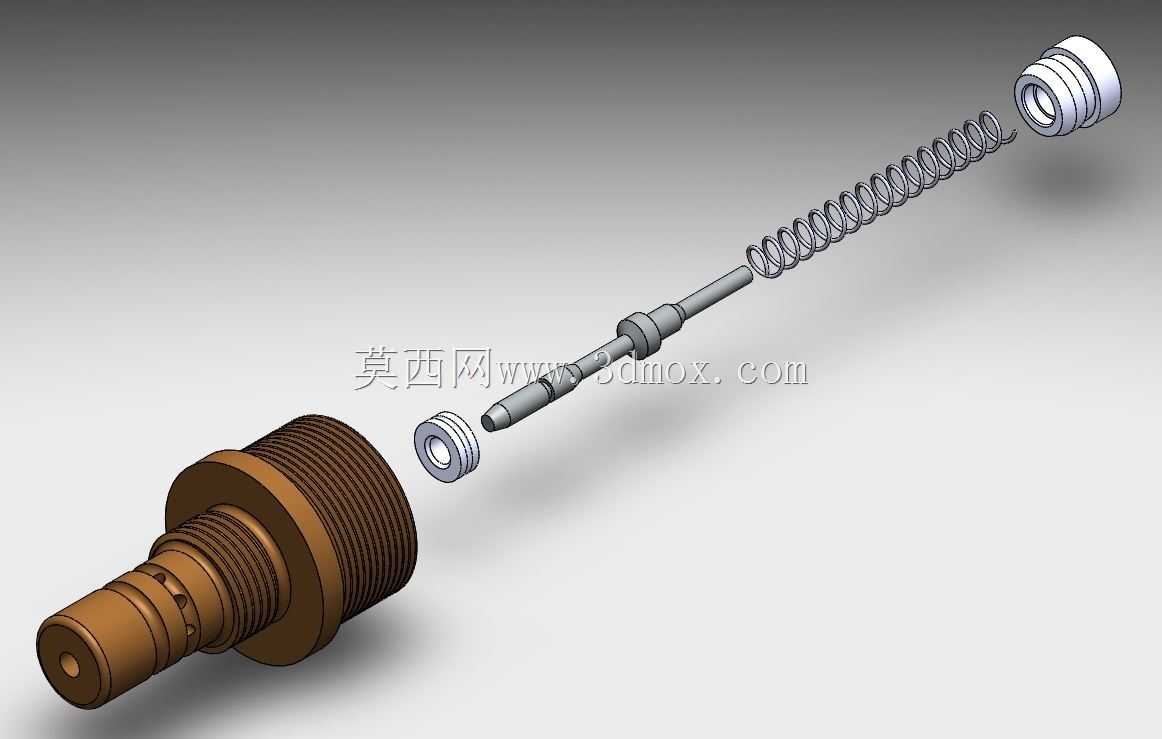

　　这套气动阀组件是配套高压气枪的核心气路控制部件，主要应用在民用高压气枪的击发气路系统中，承担高压气体的密封、导通与流量控制功能，直接决定气枪击发时的气压释放稳定性、出气效率与密封可靠性。从拆解结构来看，整套组件分为外螺纹阀体、阀杆、复位弹簧、端部密封座、密封垫片五个核心零件，各零件的配合精度直接影响整套阀的工作寿命与漏气风险。外螺纹阀体采用铜质材质加工，外圆设置多段三角螺纹，用于和枪身的阀座安装孔实现螺纹紧固，螺纹段的长度与螺距严格匹配枪身的安装深度，保证装配后阀体端面与枪身内部气路的贴合度，阀体内部设置阶梯通孔，分别对应高压进气腔、阀杆导向腔、密封配合腔三个功能段，其中高压进气腔的内壁粗糙度要求控制在Ra1.6以内，

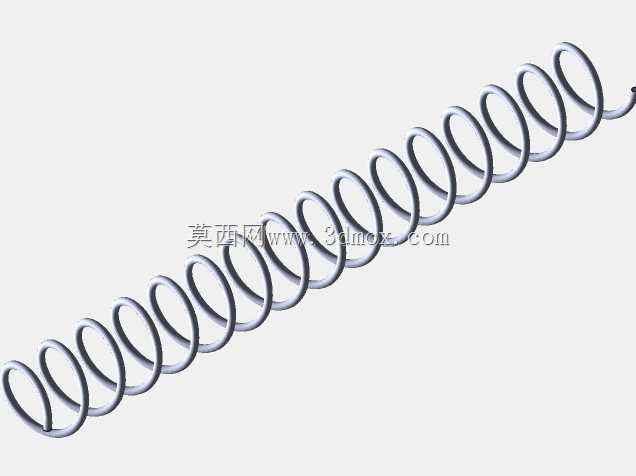

　　避免高压气体冲刷造成内壁磨损引发漏气，阀杆导向腔的内径公差控制在H7级别，为阀杆的往复运动提供精准导向，避免阀杆运动过程中出现卡滞、偏磨的问题。阀杆采用不锈钢材质加工，杆身设置多道环形密封槽，用于安装O型密封圈，实现阀杆与阀体导向腔之间的动密封，阀杆的一端设置密封锥面，和端部密封座的密封孔配合实现高压气体的截止密封，锥面的角度经过反复校核，保证密封时的接触比压满足30MPa高压下的密封要求，同时避免锥面压溃造成密封失效，阀杆的另一端设置弹簧定位轴肩，用于复位弹簧的一端定位，保证弹簧压缩过程中不会出现偏斜。复位弹簧采用圆柱螺旋压缩弹簧结构，弹簧的线径、中径、有效圈数经过严格计算，匹配阀杆的复位行程与所需的复位力，

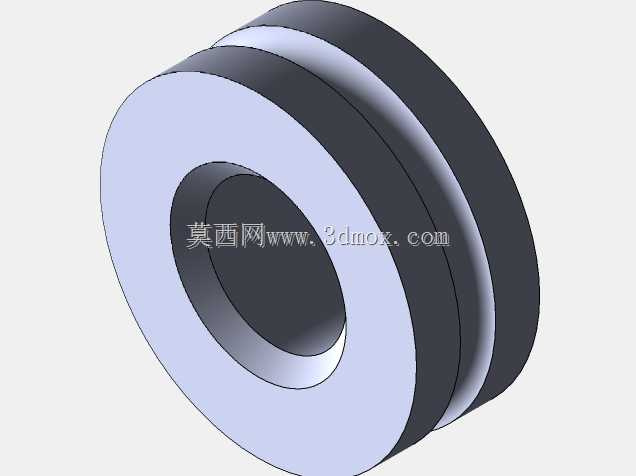

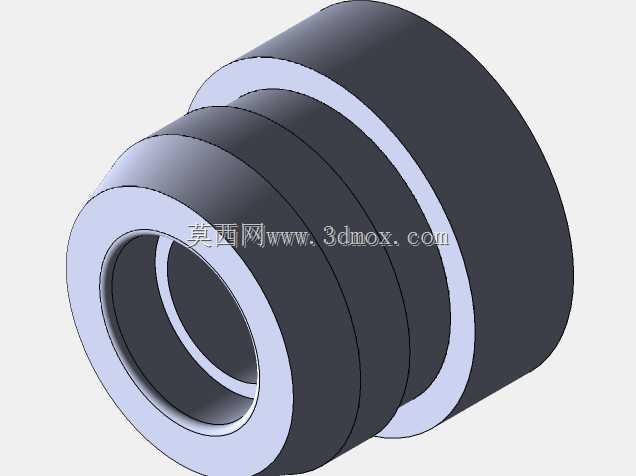

　　保证击发完成后阀杆能够快速回位切断气路，同时弹簧的两端都做了磨平处理，保证弹簧受力均匀，避免长期压缩后出现弹力衰减、歪斜的问题。端部密封座采用聚四氟乙烯填充材质加工，内嵌金属加固环，既保证密封面的耐冲击性，又具备足够的密封弹性，密封座的外圆设置定位台阶，和阀体端部的安装孔过盈配合，保证密封座不会在高压气体冲击下出现移位，密封座中心的密封孔和阀杆锥面配合，形成线密封结构，相比面密封具备更好的密封可靠性，即使存在少量加工误差也能保证密封效果。整套组件的安装边界需要匹配枪身内部的安装空间，阀体总长度控制在适配枪身阀腔的深度范围内，最大外圆直径不超过枪身安装孔的内径，装配完成后阀杆的伸出长度需要匹配击发结构的击锤行程，

　　保证击锤撞击阀杆时能够打开足够的通气开度，满足高压气体快速释放的流量要求。在设计过程中，需要重点考虑各零件的材料匹配性，铜质阀体和不锈钢阀杆的配合能够避免长期使用出现粘连问题，聚四氟乙烯密封座和不锈钢阀杆的配合能够降低密封面的磨损，延长整套阀的使用寿命，同时各运动部件的润滑槽设计也需要纳入考量，在阀杆的密封槽之间预留储油空间，存储少量硅脂润滑脂，降低阀杆往复运动的摩擦力，减少密封圈的磨损。气路的通流截面经过计算，阀杆打开后的通气环形面积需要满足高压气体在毫秒级时间内释放足够的气量，推动弹丸达到设计初速，同时避免通流面积过大造成气压释放过快、阀杆回位延迟的问题。各零件的倒角设计也需要重点关注，所有锐边都做R0.2以上的圆角处理，避免装配过程中割伤密封圈，造成使用过程中漏气。这套阀的结构设计充分考虑了高压气枪的实际使用工况，能够承受反复的高压冲击与高频次的击发动作，各易损件都采用可拆解的结构设计，后期维护时可以单独更换密封圈、弹簧、密封座等易损零件，不需要整体更换阀体，降低使用维护成本。
