三款星型径向航空活塞发动机结构

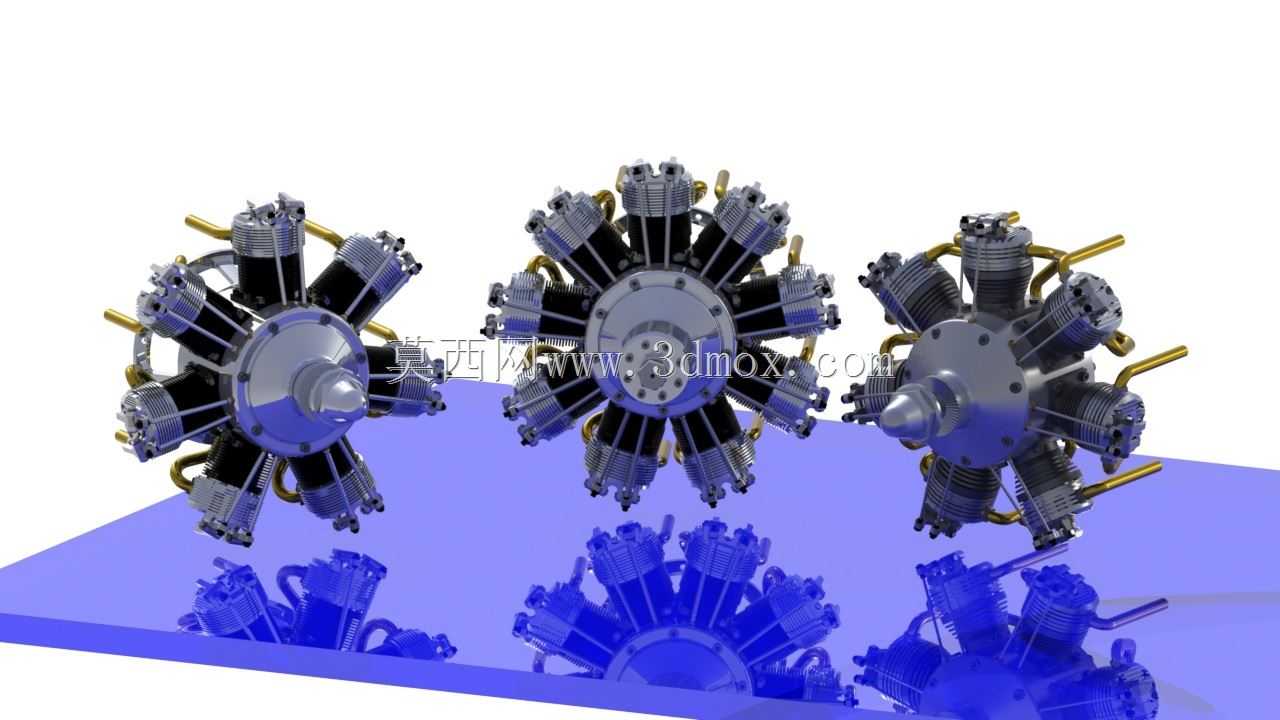

　　这组径向发动机的三维结构，完整还原了星型活塞动力装置的核心装配关系，这类动力单元早年广泛应用于轻型通航飞机、初级教练机的动力系统，部分小型农用作业飞行器、早期航空运动载具也会采用同结构动力方案，依靠气缸圆周排布的特性实现紧凑布局下的大排量输出。从结构设计逻辑来看，三款不同规格的径向发动机均采用曲轴居中、气缸沿圆周径向均匀分布的排布方式，这种布局的核心优势是可以在较短的轴向尺寸内布置更多气缸，相比直列、V型动力单元，同等排量下轴向长度能缩短40%以上，非常适合对机头截面尺寸有严格限制的航空载具，不需要额外设计复杂的动力偏移安装结构，曲轴输出端可以直接对接螺旋桨传动机构，减少传动链路的功率损耗。

　　每台发动机的气缸组件都包含独立的散热鳍片结构、进排气管路接口、火花塞安装位，缸体与曲轴箱的连接法兰采用定位销+螺栓的紧固方案，装配时可以保证各气缸的轴线精准交汇于曲轴中心，避免连杆运动过程中出现偏磨问题。不同规格的机型气缸数量存在差异，对应不同的功率输出区间，小排量机型适配起飞重量较低的轻型运动飞机，大排量版本可以满足初级教练机的动力需求，部分同结构改型还会被用于小型地面发电动力组、特种作业无人载具的动力源。从安装边界来看，这类径向发动机的安装基座位于曲轴箱后侧，预留了标准的螺栓安装孔位，安装面的平面度公差控制在0.05mm以内，对接载具防火墙时可以保证密封性能，避免发动机舱的油气泄漏到乘员区域。进排气管路沿气缸间隙向外延伸，

　　排布时充分考虑了维修可达性，日常检查火花塞、调整气门间隙时不需要拆解周边过多附属部件，拆下对应的气缸检修盖板即可完成操作。曲轴前端的输出法兰预留了螺旋桨安装定位孔，匹配标准的航空螺旋桨连接尺寸，不需要额外制作转接法兰。散热结构采用外露式鳍片设计，依靠飞行时的迎面气流完成缸体散热，不需要额外布置复杂的水冷管路，降低了动力系统的整体重量，同时减少了冷却系统的故障点，在低空低速飞行工况下也能维持稳定的缸体工作温度。三款机型的连杆机构均采用主副连杆结构，一个主连杆直接连接曲轴曲柄销，其余气缸的连杆通过铰接方式连接在主连杆的关节轴上，这种结构可以保证各气缸的活塞运动相位精准匹配点火顺序，运行时的动平衡更容易调校，相比多连杆独立排布的结构，

　　曲轴箱内部的运动部件更少，润滑回路的设计也更简洁，机油通过曲轴内部的油道输送到各连杆铰接点，不需要额外布置外部润滑油管。从实际使用场景的适配性来看，这类径向发动机的低空扭矩输出特性优异，在起飞爬升阶段可以提供稳定的大扭矩输出，不会因为转速快速提升出现扭矩断崖式下跌的问题，非常适合低空作业类飞行器的工况需求。燃油系统的接口统一布置在曲轴箱下部，方便对接燃油泵与供油管路，点火线路沿气缸散热鳍片间隙走线，通过固定卡扣与缸体连接，避免飞行过程中线路晃动出现磨损短路问题。
