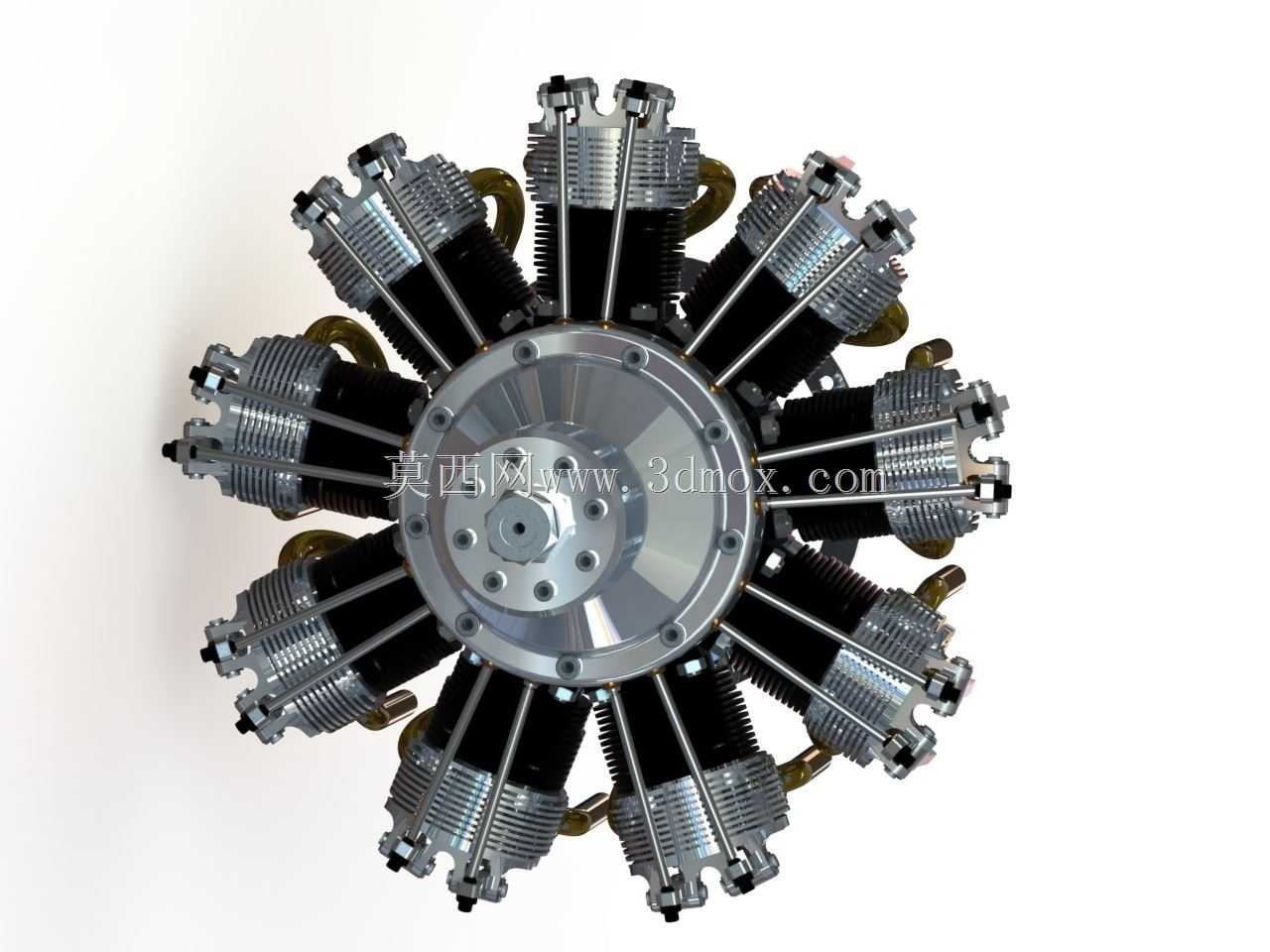

九缸星型航空活塞动力装置结构

　　这类九缸径向排布的活塞动力装置，最早广泛应用于轻型通航飞机、早期螺旋桨战斗机的动力输出端，相比直列、V型活塞引擎，其径向布局能在更小的迎风截面下实现更大的排量，同时省去复杂的长冷却管路，依靠飞行过程中的迎面气流即可完成气缸散热，适配早期航空器缺乏液冷系统冗余的设计条件。在实际作业场景中，这类动力装置也常被改装用于轻型旋翼机、自制实验类飞行器，甚至部分小型气垫船、沼泽特种作业载具的动力源，其曲轴长度短、整体刚性强的特性，能在高转速工况下降低轴系挠曲变形风险，减少传动端的振动损耗。

　　从结构设计逻辑来看，九个气缸以曲轴中心为原点呈等角度放射状排布，每两个相邻气缸的夹角为40度，这种均匀排布方式能让各缸的做功冲程均匀错开，曲轴每旋转720度完成一个完整工作循环的情况下，每80度就有一个气缸进入做功行程，动力输出的平顺性远优于同缸数的直列引擎，不需要额外加装大质量的平衡轴就能抵消大部分一阶、二阶往复惯性力。设计过程中需要重点关注曲柄连杆机构的排布空间，由于所有连杆都共用同一个曲柄销，采用主副连杆结构——其中一个气缸的连杆作为主连杆直接连接曲柄销，其余八个气缸的连杆通过铰接销连接在主连杆的大端凸缘上，这种结构能大幅压缩曲轴箱的轴向尺寸，避免径向布局带来的曲轴箱体积冗余。

　　安装边界层面，这类动力装置的核心安装基准为曲轴箱后端的安装法兰盘，法兰盘上的定位销孔与安装螺栓孔采用等节距圆周排布，适配航空器防火墙的标准安装接口，安装时需要保证曲轴输出端与螺旋桨减速器的输入轴同轴度控制在0.05mm以内，避免高速运转时产生附加弯矩损坏轴封。整机的径向最大尺寸由气缸散热片的外轮廓决定，安装时需要在气缸外围预留至少30mm的气流通道，保证迎面气流能顺畅扫过每个气缸的散热鳍片，避免后排气缸（相对于飞行方向）出现散热不足导致的热负荷超标。燃油管路与点火线路的排布沿气缸间隙呈放射状敷设，每根高压导线的长度差控制在50mm以内，保证各缸点火正时的一致性，避免因导线电阻差异导致的点火滞后。

　　功能特性上，这类星型活塞引擎采用自然吸气方式，压缩比通常设置在6.5:1到7.5:1之间，适配早期低辛烷值航空汽油，在额定转速下能输出稳定的持续功率，其短曲轴结构让整机的功重比明显优于同功率的液冷直列引擎，维护过程中不需要拆解整个引擎就能直接对单个气缸进行检修、更换火花塞或者调整气门间隙，地勤维护效率更高。需要注意的是，由于气缸呈放射状排布，停机状态下下部气缸容易积聚润滑油，启动前需要手动盘车数圈，将积油排入曲轴箱，避免启动时出现液击现象损坏活塞连杆组件。润滑系统采用干油底壳设计，润滑油储存在独立的外挂油箱内，通过机油泵将润滑油输送到曲轴、连杆、活塞销等摩擦副，回油泵再将曲轴箱内的润滑油抽回油箱，避免飞行器在大姿态机动时润滑油倾斜导致的供油中断。

　　在建模还原过程中，需要重点验证各气缸之间的运动干涉情况，当活塞处于上止点与下止点位置时，连杆与相邻气缸的散热片、曲轴箱加强筋之间需要预留至少2mm的安全间隙，避免运转过程中出现碰撞。气门机构采用顶置气门设计，每缸布置一个进气门一个排气门，通过凸轮盘驱动挺杆、摇臂控制气门开闭，凸轮盘的型线需要匹配各缸的点火顺序，保证进排气门的开闭正时与活塞运动位置精准对应。进气总管布置在引擎后部的中央位置，通过九个独立的进气歧管将油气混合气输送到各个气缸，排气则从每个气缸侧部的排气口直接排出，部分改装版本会加装环形排气集管，将废气汇集后从引擎下部排出，避免废气冲刷机身蒙皮。
