V8内燃动力总成全结构三维设计

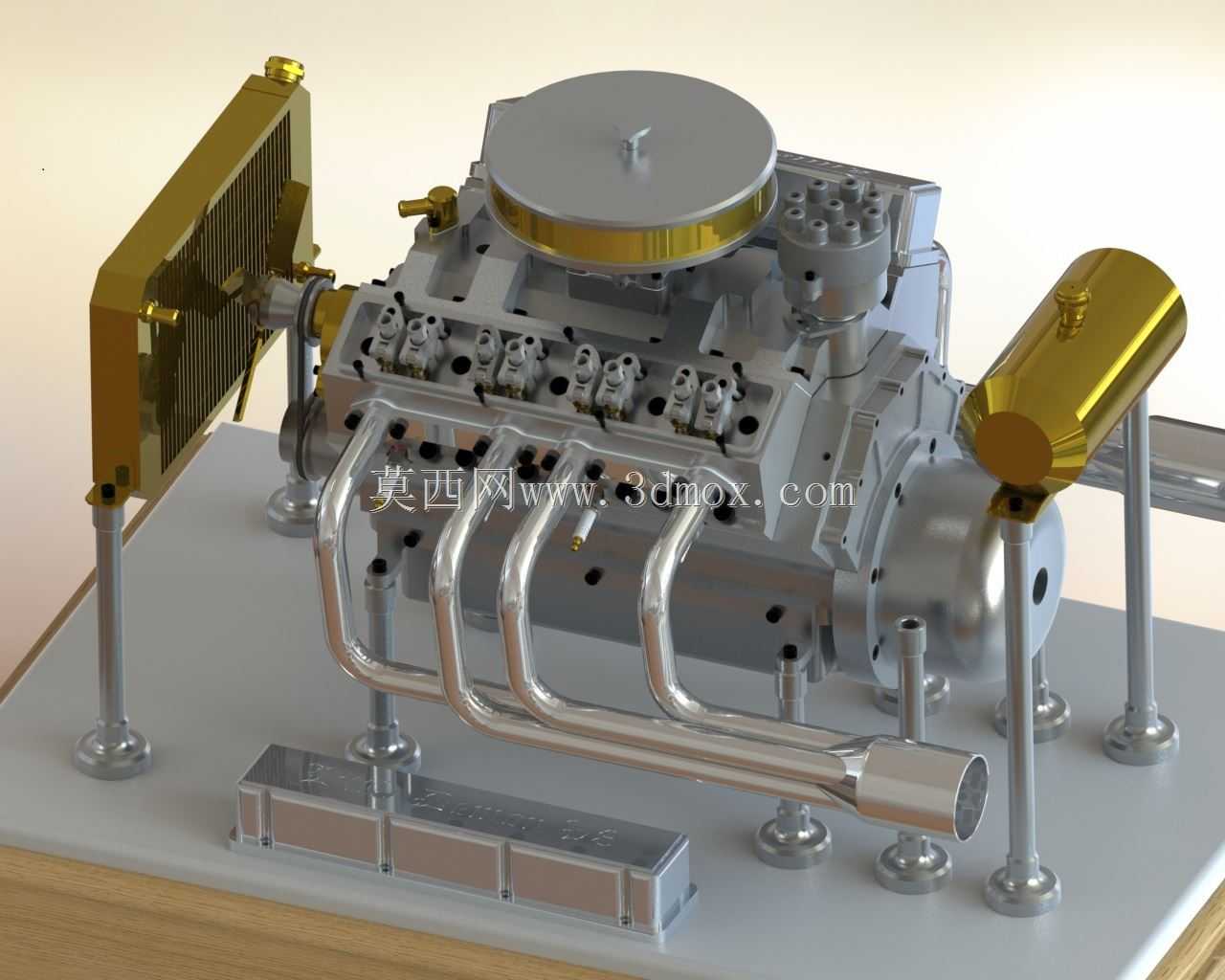

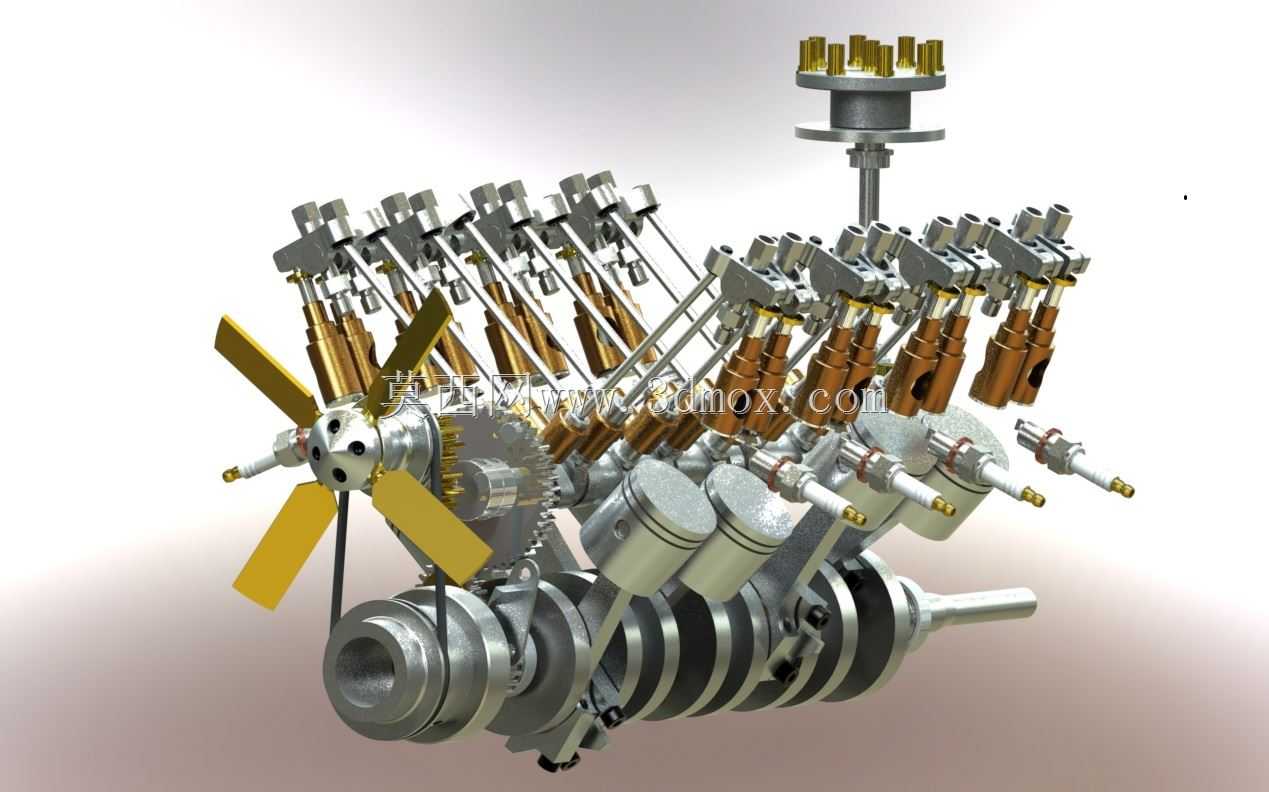

　　这套动力总成三维结构覆盖了V型八缸内燃机从前端附件到缸盖配气端的全部核心运动部件，可直接用于动力系统原理演示、教学教具开发以及小型动力装置的结构验证场景，在职业院校内燃机实训、航模/小型特种车辆动力改装、机械原理科普展项搭建等场景中都能作为核心结构参考使用。从结构布局来看，整机采用90度夹角V型缸体排布，这种布局能在保证八缸排量输出的前提下，大幅压缩整机的轴向长度，相比直列八缸结构，横向占用空间降低近40%，更适配对动力单元安装尺寸有严格限制的小型载具、航空模型等应用场景。曲轴采用全支撑锻钢主轴颈结构，每个连杆轴颈对应两个错列布置的活塞连杆组件，平衡块与主轴颈一体加工，能抵消V型布局下的一阶、二阶往复惯性力，

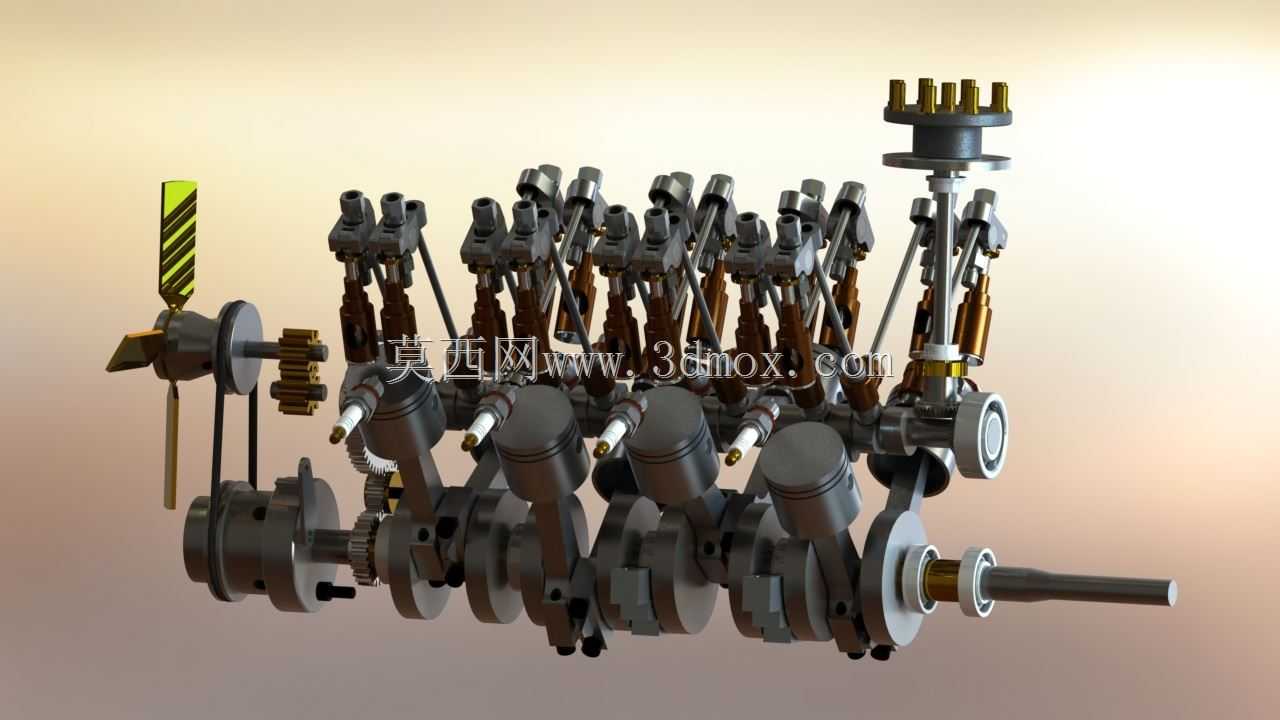

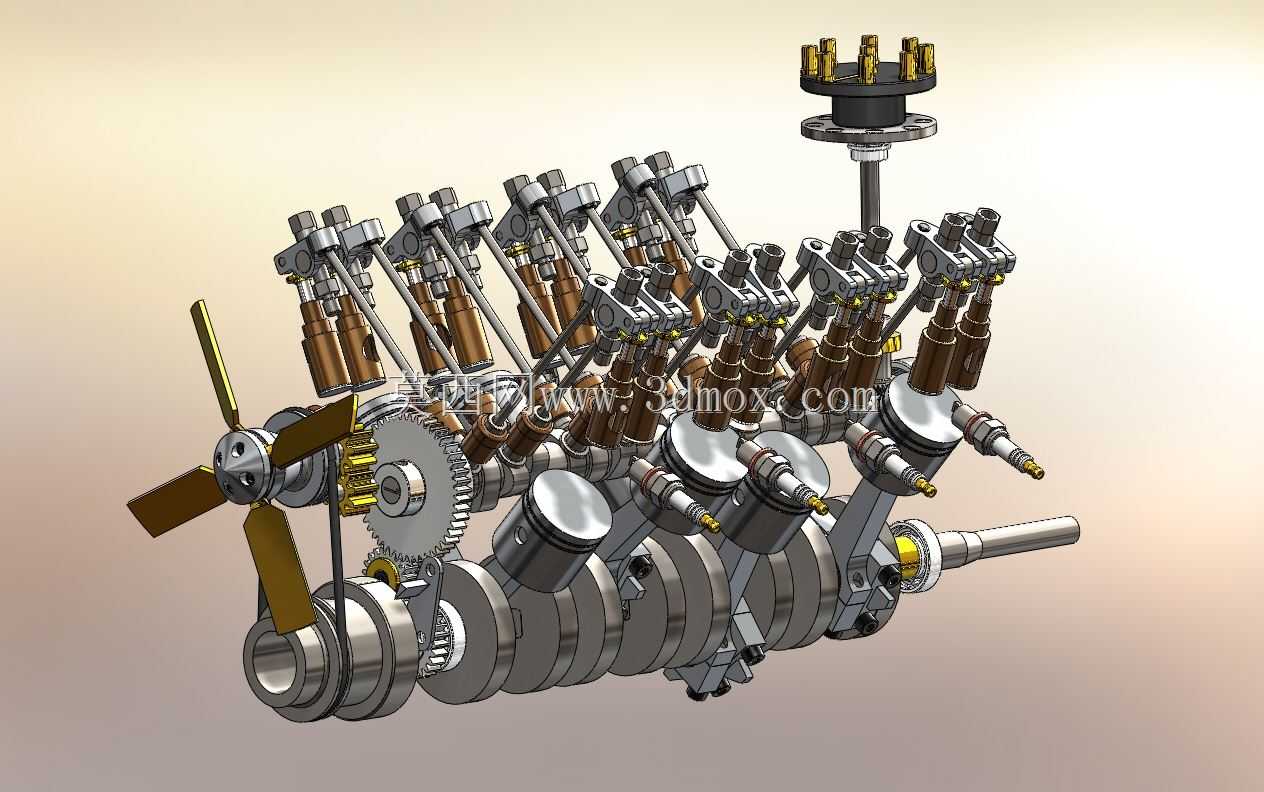

　　从根源上降低高转速工况下的整机振动幅值。前端轮系集成了齿轮传动组与冷却风扇组件，齿轮组采用直齿圆柱齿轮啮合传动，相比带传动结构，传动比精度更高，不会出现长期运行后的打滑、跳齿问题，能保证配气相位与曲轴转角的同步精度；风扇组件直接布置在轮系输出端，可在曲轴运转时同步驱动，为缸体散热提供强制风冷气流，适配小型动力装置无独立冷却系统的布置需求。活塞组件采用平顶活塞设计，活塞销采用全浮式配合结构，活塞环组包含气环与油环结构，能在往复运动中完成气缸密封与缸壁润滑油刮除动作，避免燃烧室窜气与机油过量消耗问题。缸盖部分集成了完整的顶置配气机构，每缸对应独立的进排气门组件，摇臂、推杆、挺柱的传动链路完整还原了OHV配气结构的运动逻辑，

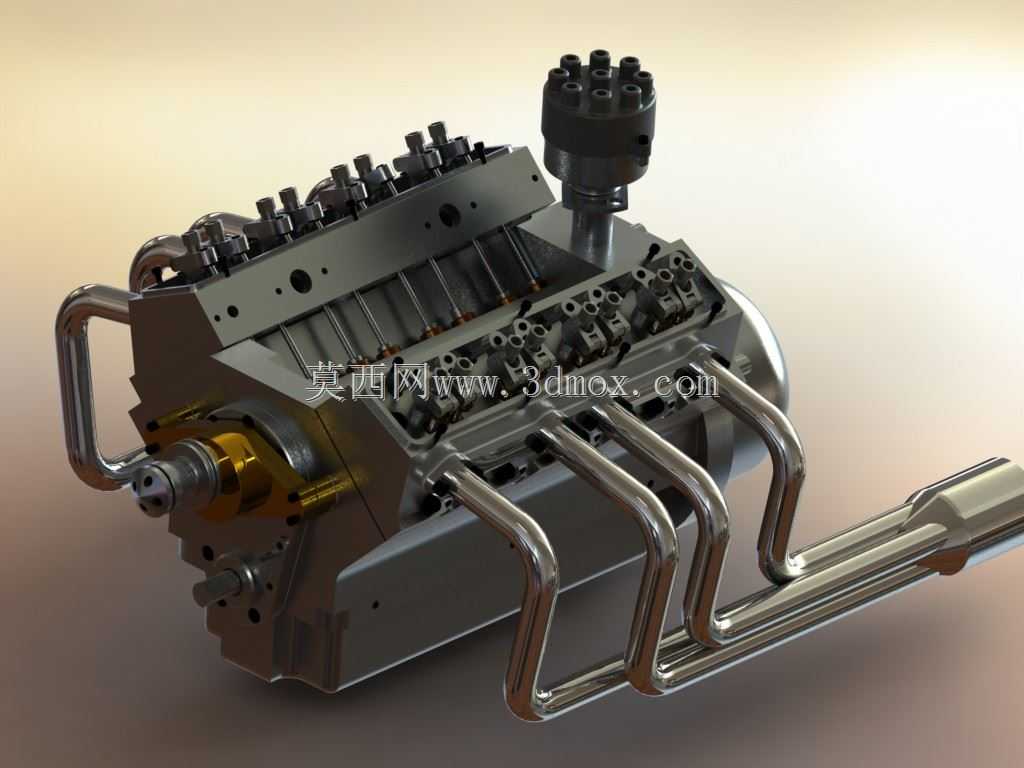

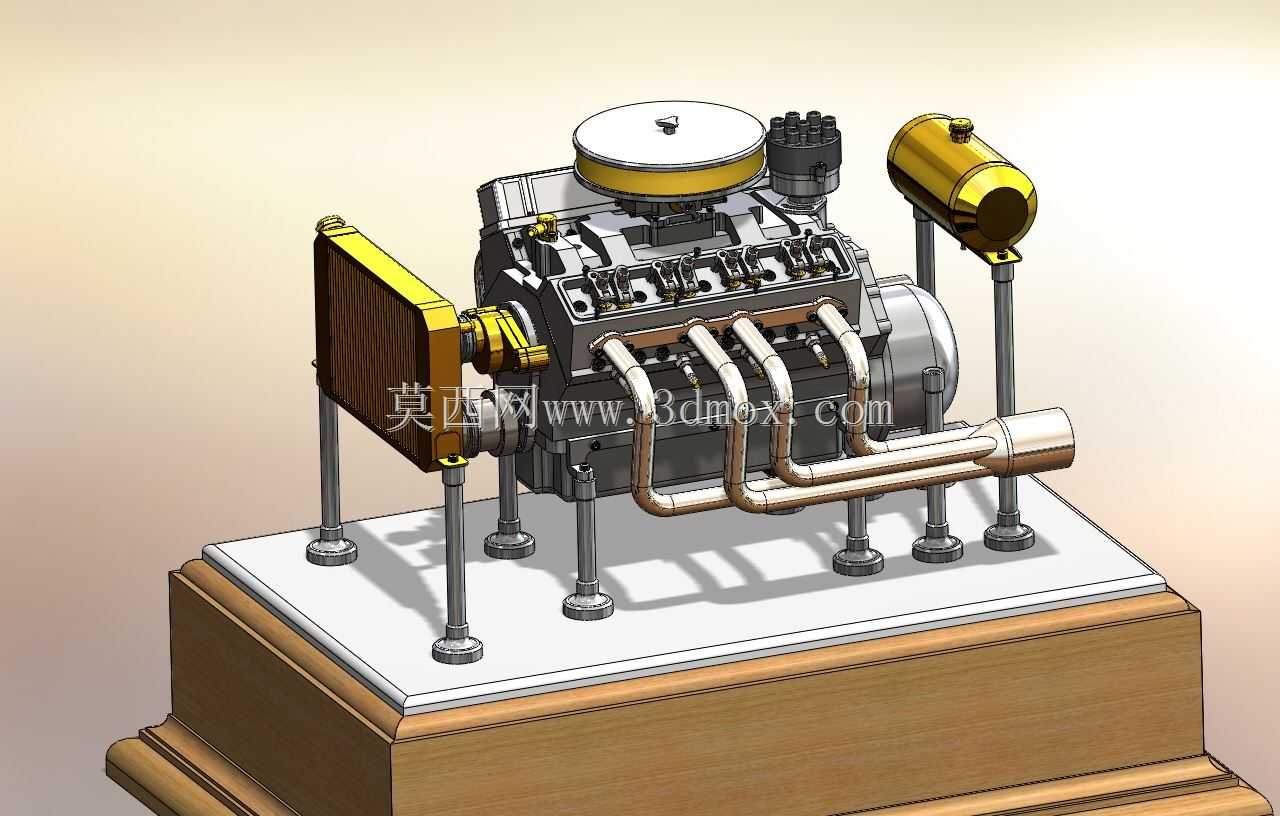

　　凸轮轴布置在缸体V型夹角内部，通过挺柱推动推杆带动摇臂完成气门的定时开闭，这种结构相比顶置凸轮轴布局，能进一步降低缸盖部分的整体高度，压缩整机的竖向安装边界。顶部的分电器组件通过传动轴与凸轮轴端联动，能按照各缸点火顺序精准分配高压电，保证各缸点火相位与活塞压缩上止点位置完全匹配。整机所有运动副都保留了真实的配合间隙，活塞与缸壁、曲轴轴颈与轴瓦、气门与气门导管之间的配合公差都按照小型内燃机的实际加工精度设置，可直接用于运动仿真分析，模拟不同转速下的部件运动轨迹、受力分布，提前排查运动干涉风险。在安装边界设计上，整机的输出轴端采用标准花键输出结构，可直接对接离合器、减速器等后续传动部件，缸体侧面预留了安装支脚的固定点位，

　　支脚位置经过重心匹配，能保证整机安装后的受力平衡，避免运行过程中出现附加弯矩。这套结构没有冗余的装饰性部件，所有可见结构都具备实际功能，从前端的齿轮传动到末端的动力输出轴，每个部件的尺寸参数都经过运动学校核，比如连杆长度与曲轴曲柄半径的比值设置为3.2:1，能在保证活塞行程足够的前提下，降低活塞对缸壁的侧压力，减少缸套的偏磨风险；气门升程与凸轮型线的匹配经过反复调整，能保证进排气效率的同时，避免气门与活塞顶部出现运动干涉。对于从事小型动力装置开发的结构工程师来说，这套模型可以直接作为结构设计的参考基底，根据实际排量需求调整缸径、行程参数，快速完成定制化动力单元的结构迭代；对于教学场景来说，全透明化的结构展示能让学习者直观理解内燃机四个冲程中，曲轴、活塞、配气机构、点火系统的协同运动逻辑，比二维原理图的展示效果更具象。
