普鲁萨I3型3D打印设备控制箱体结构设计

　　这款控制箱体是面向桌面级FDM 3D打印设备开发的核心电控承载结构，主要适配普鲁萨I3架构的DIY及改装类打印设备，用来整合安装设备的主控板、驱动模块、电源转接单元等核心电子部件，解决桌面级打印设备电控部件零散外露、布线杂乱、散热不足的常见工程问题。在桌面级3D打印的实际作业场景中，电控部件如果直接裸露在外，很容易被打印过程中飘落的PLA、ABS耗材碎屑附着，也容易受到车间或桌面环境的粉尘、少量溅落液体的侵蚀，同时外露的接线容易被操作人员误碰导致松脱，引发打印中断、设备短路等故障，这款封闭结构的控制箱正是针对这些实际使用痛点做的针对性设计。

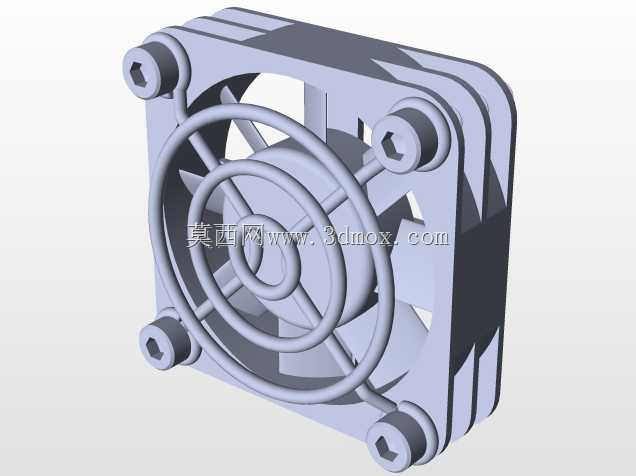

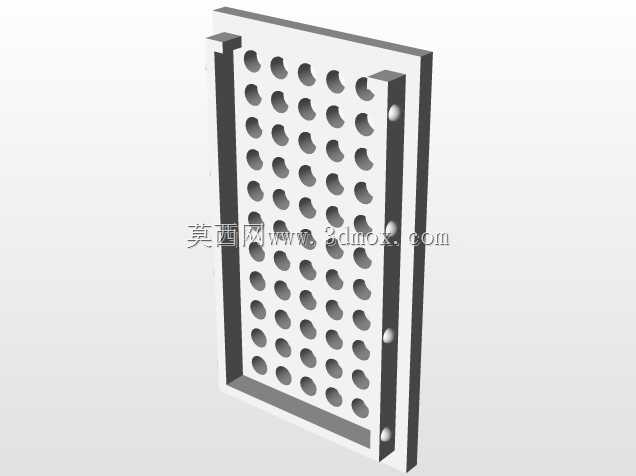

　　从结构功能设计来看，箱体采用分体式拼接的钣金结构思路，上盖做了阵列式的圆形通风冲孔，冲孔的排布密度经过散热流道的匹配计算，既保证足够的通风通流面积，又能避免大尺寸异物落入箱体内部触碰电子元件。箱体侧部预留了标准轴流风扇的安装位，安装孔位完全匹配常规40mm规格的直流散热风扇，风扇采用侧吹式的风道设计，进风从箱体上盖的冲孔进入，流经主控板、驱动芯片这些发热部件后，从侧部风扇位置快速排出，能持续带走电控部件工作时产生的热量，避免长时间连续打印时驱动模块、主控芯片出现过热降频甚至烧毁的问题。

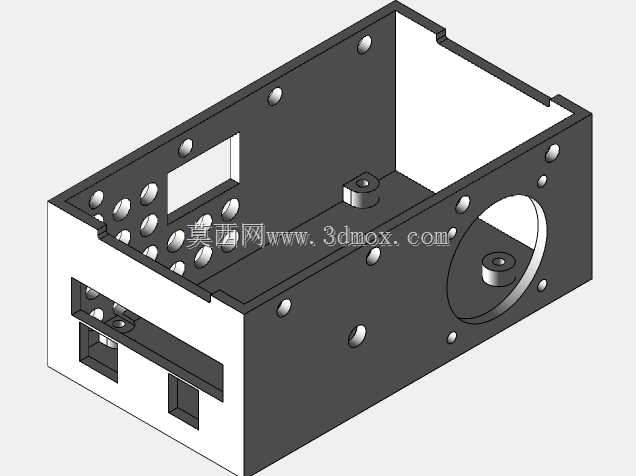

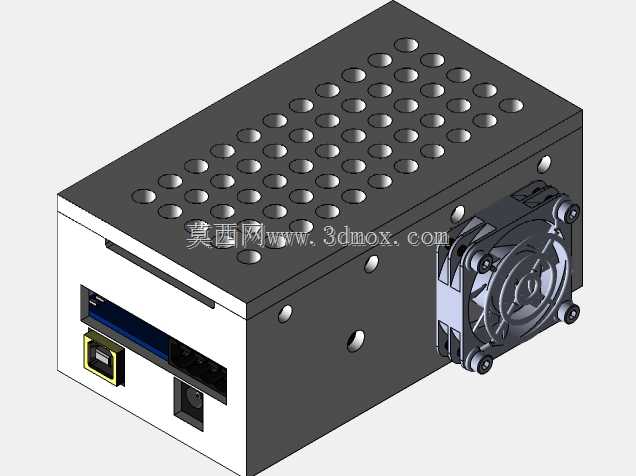

　　箱体前部的接口面板做了精准的开孔对位，分别预留了USB数据接口、电源输入接口、SD卡插槽的安装位置，所有开孔的尺寸公差控制在0.2mm以内，保证接口安装后不会出现错位、插拔卡滞的问题，操作人员在设备正面就可以完成数据拷贝、电源插拔、存储卡更换的操作，不需要挪动箱体或者拆解外壳，符合桌面设备的操作人机工程要求。箱体的拼接位置采用内藏式的螺丝固定结构，固定孔位做了沉台设计，螺丝安装后表面平整无凸起，不会剐蹭到设备周边的走线或者操作人员的手部。

　　从安装边界和尺寸适配来看，箱体的内部净空尺寸完全兼容普鲁萨I3设备常用的开源主控板规格，主控板的安装柱位置预留了M3规格的铜柱安装孔，孔位间距匹配标准主控板的安装孔距，不需要额外做打孔改装就可以直接完成主控板的固定。箱体的外部轮廓尺寸适配普鲁萨I3设备的机架安装空间，可以直接固定在设备机架的下部预留位置，不会和X轴、Y轴的运动行程产生干涉，也不会挤占打印平台的运动空间。箱体的壁厚选用常规的1.2mm冷轧钢板材质，既保证足够的结构强度，在安装风扇、主控板后不会产生共振异响，又能控制整体重量，不会给设备机架带来额外的承重负担。

　　在细节设计上，箱体的所有钣金折边位置都做了压边去毛刺处理，避免组装和后期维护的时候划伤操作人员的手部，上盖和箱体底座的拼接位置做了定位止口设计，组装的时候可以快速对位，不需要反复调整位置就能完成螺丝的固定，降低组装的时间成本。针对3D打印设备长时间工作的振动特性，风扇安装位还预留了减震垫的安装空间，可以在风扇和箱体之间加装硅胶减震垫，进一步降低风扇运转时传递到箱体上的振动，避免振动传导到机架上影响打印件的表面成型质量。箱体表面可以做喷塑处理，提升外壳的耐磨和绝缘性能，同时也能和打印设备的整体外观风格保持统一。
