带空化结构的水轮机涡轮装置

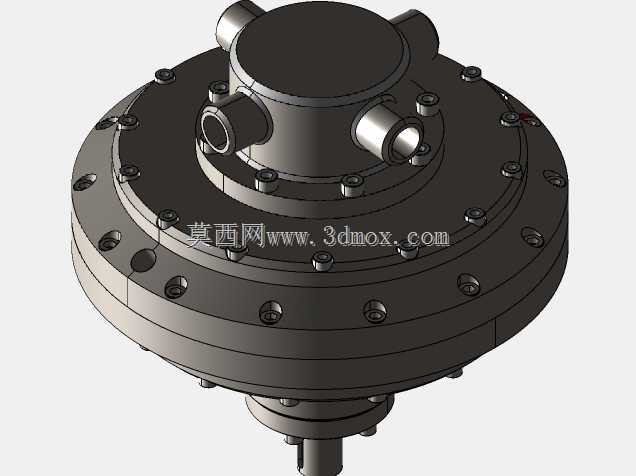

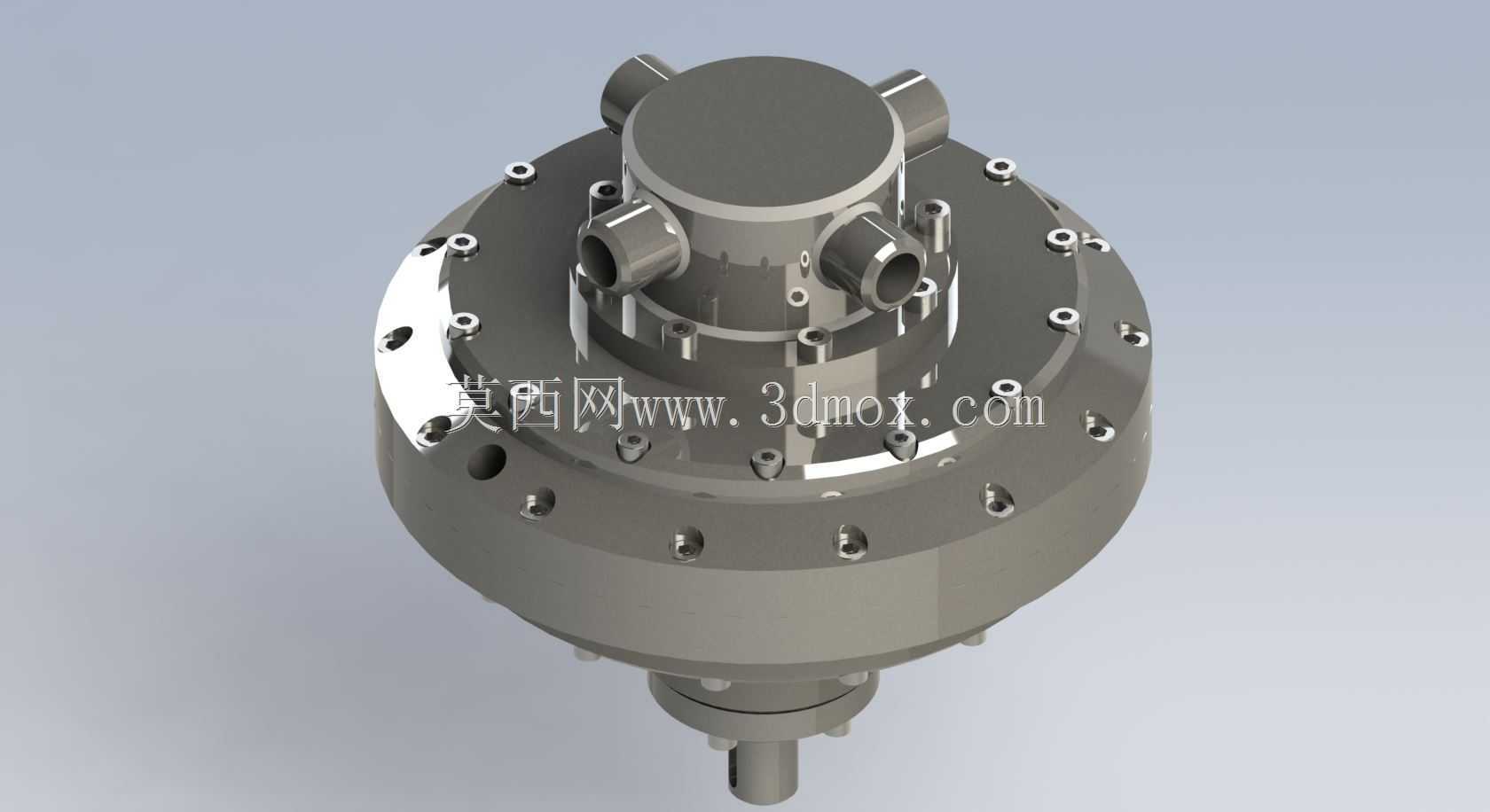

　　在水力系统的流体能量转换场景中，这类带空化结构的涡轮装置常被用于研究水轮机运行过程中的空化效应，也可适配小功率水力能量回收、特殊工况流体驱动的作业场景。不同于常规只追求能量转换效率的涡轮设计，该结构在设计阶段就将空化发生的区域、空泡演化的路径纳入核心考量，不再是单纯规避空化损伤，而是通过结构引导让可控空化发生在预设区域，减少空泡溃灭对核心过流面的冲蚀破坏。从结构布局来看，装置上部为多接口的流体分配腔体，圆周方向均匀布置的多个接口可适配不同方向的流体进出需求，接口采用标准法兰连接形式，端面的密封槽可适配O型圈或金属缠绕垫片，满足不同压力等级的管路对接要求。中部的法兰基座沿圆周均匀布置了多组螺栓孔，可直接与安装基础的预埋法兰对接，

　　安装时需保证基座端面与流体管路的同轴度偏差控制在合理范围，避免运行过程中出现偏磨或振动超标问题。下部伸出的轴段为动力输出端，轴端预留了键槽结构，可通过联轴器与后续的负载端（如发电机、动力输入轴）连接，轴段的台阶结构可适配轴承、密封组件的安装，形成完整的动密封支撑体系。设计过程中，过流流道的曲面经过多次迭代优化，流体从上部接口进入分配腔后，会沿导流面均匀进入涡轮转轮区域，转轮的叶片型线采用了适配空化流动的曲面设计，叶片进出口角经过匹配计算，既保证流体动能向轴功的转换效率，又让低压区集中在叶片预设的非核心受力区域，避免空泡在叶片根部、法兰密封面等关键位置溃灭造成结构损伤。整个装置的外部轮廓为圆柱形回转结构，最大外径位于中部法兰位置，

　　安装时需预留足够的周向操作空间，用于螺栓紧固、密封件更换等日常维护作业，上部接口的伸出长度较短，不会占用过多的上部管路布置空间，下部轴段的伸出长度可根据实际安装场景的轴承座布置位置做适配调整。在实际应用中，这类结构既可以作为水力试验台的空化研究载体，用于观测不同流速、不同入口压力下的空泡发展规律，也可直接用于小落差水力发电、工业余压能量回收的场景，其结构的密封设计可承受中低压工况的流体压力，法兰连接的形式也方便现场快速拆装检修。转轮与腔体之间的间隙经过严格控制，既避免间隙过大造成流体泄漏损失，也防止间隙过小导致运行过程中热膨胀、振动位移引发的动静部件碰磨。上部分配腔的内壁做了圆弧过渡处理，减少流体进入腔体时的局部阻力损失，

　　避免局部涡流造成的额外能量耗散，同时也能减少涡流引发的结构振动。整个装置的零部件拆分逻辑清晰，上部端盖、分配腔体、转轮组件、下部基座均可独立拆分，方便对易损的转轮叶片、密封组件进行单独更换，降低后期维护成本。在建模过程中，所有螺栓孔、密封槽、键槽等细节特征均完整还原，可直接用于工程出图、装配干涉检查、流体仿真前处理等工作，结构的壁厚经过强度校核，可满足常规水力工况下的承压要求，不会出现运行过程中的结构变形问题。
