带集成齿轮箱的三缸柱塞泵结构设计

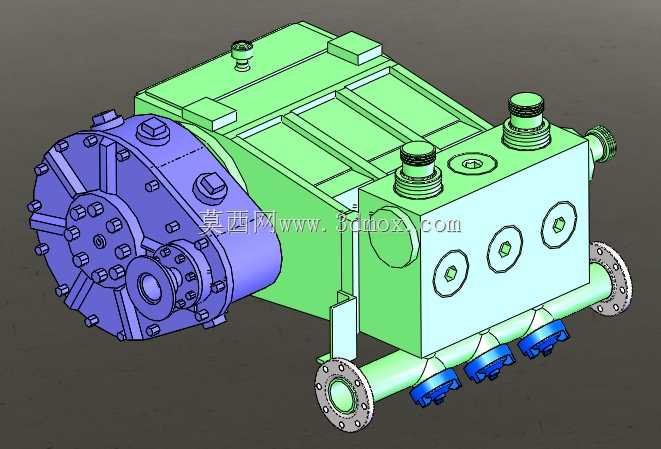

　　这款带集成齿轮箱的三缸柱塞泵，核心应用场景集中在油田高压注水、压裂作业配套、工业高压水清洗、长距离流体输送这类需要稳定高压输出的工况，区别于普通单双缸泵的流量脉动缺陷，三缸互成120度相位差的曲柄连杆结构，能让输出流量波动控制在极低范围，避免管路因流体脉冲产生的振动疲劳，延长整套输送管线的服役寿命。从结构布局来看，模型将齿轮减速箱与泵体动力端做了集成式设计，没有采用分体式联轴器连接的常规方案，这种设计首先压缩了整机的轴向安装尺寸，省去了单独的齿轮箱安装底座找正工序，现场安装时只需要完成输入端与原动机的对接、液力端管路法兰的连接即可，大幅降低现场装配的对中精度要求，也减少了联轴器这类易损备件的维护成本。齿轮箱端采用剖分式箱体结构，

　　端盖上预留的螺栓孔位既满足轴承座的定位压紧需求，也兼顾了检修时的拆装便利性，不需要完全拆解泵体就能完成齿轮副、轴承的检查更换，齿轮采用斜齿传动设计，相比直齿传动啮合重合度更高，重载工况下的传动噪音更低，承载能力更强，能适配原动机高转速输入的减速增扭需求，将动力平稳传递给曲轴机构。液力端的三个柱塞腔采用水平并列布置，顶部预留的螺纹接口分别用于安装进水阀、出水阀以及排气阀组件，启动前可以通过顶部排气阀排净腔体内的空气，避免气蚀损伤柱塞和阀组；底部的三个排放接口对应每个柱塞腔的排污通道，检修或者冬季停机时可以排净腔体内残留介质，防止冻裂阀体或者介质沉积结垢。进出口法兰采用带颈对焊法兰结构，法兰端面的密封槽尺寸适配高压工况下的金属缠绕垫片，

　　能承受最高几十兆帕的工作压力，法兰螺栓孔的跨中布置方式，能保证密封面受力均匀，避免偏载导致的密封泄漏。从安装边界来看，整机底部的支撑脚分布在齿轮箱底部和液力端下方两个区域，支撑脚面上的通孔用于穿装地脚螺栓，安装时需要保证基础平面的平面度误差不超过0.1mm/m，避免强行紧固螺栓导致泵体壳体产生内应力，运行过程中出现壳体开裂的问题；输入端的轴伸尺寸、键槽规格匹配通用的万向联轴器或者弹性套柱销联轴器，不需要额外做转接法兰设计，能直接对接市面主流的柴油机或者电动机输出端。设计过程中，动力端的曲轴采用整体锻造结构，三个曲柄销的相位角严格按照120度分配，连杆大头采用剖分式滑动轴承结构，小头采用铜套与柱塞十字头连接，

　　十字头的滑道直接集成在泵体壳体上，采用飞溅润滑方式，齿轮箱运转时带起的润滑油会通过壳体上的油道流入十字头滑道和曲轴轴承位置，不需要额外配置强制润滑系统，简化了整机的辅助系统配置。液力端的柱塞采用表面喷涂硬质合金的处理方式，配合组合式密封填料，能在含少量杂质的介质工况下保持较长的密封寿命，填料压盖的调节螺栓预留了足够的调节行程，运行过程中出现密封泄漏时，可以在不停机的状态下对称拧紧压盖螺栓，补偿密封件的磨损量，不需要停机拆解就能完成密封的预紧调整。整机的外部走台、吊环位置都做了集成化设计，顶部的吊环螺栓孔位经过重心校核，吊装时能保证整机保持水平状态，避免吊装过程中磕碰液力端的阀件或者齿轮箱的输入轴。在实际选型适配时，需要根据输送介质的腐蚀性、含固量匹配对应的液力端过流部件材质，常规清水工况采用普通铸钢材质即可，若输送腐蚀性介质则需要更换为不锈钢或者双相钢材质的柱塞、阀组、腔体，同时调整密封填料的材质，适配介质的温度和腐蚀特性。
