手持电蚊拍结构设计方案

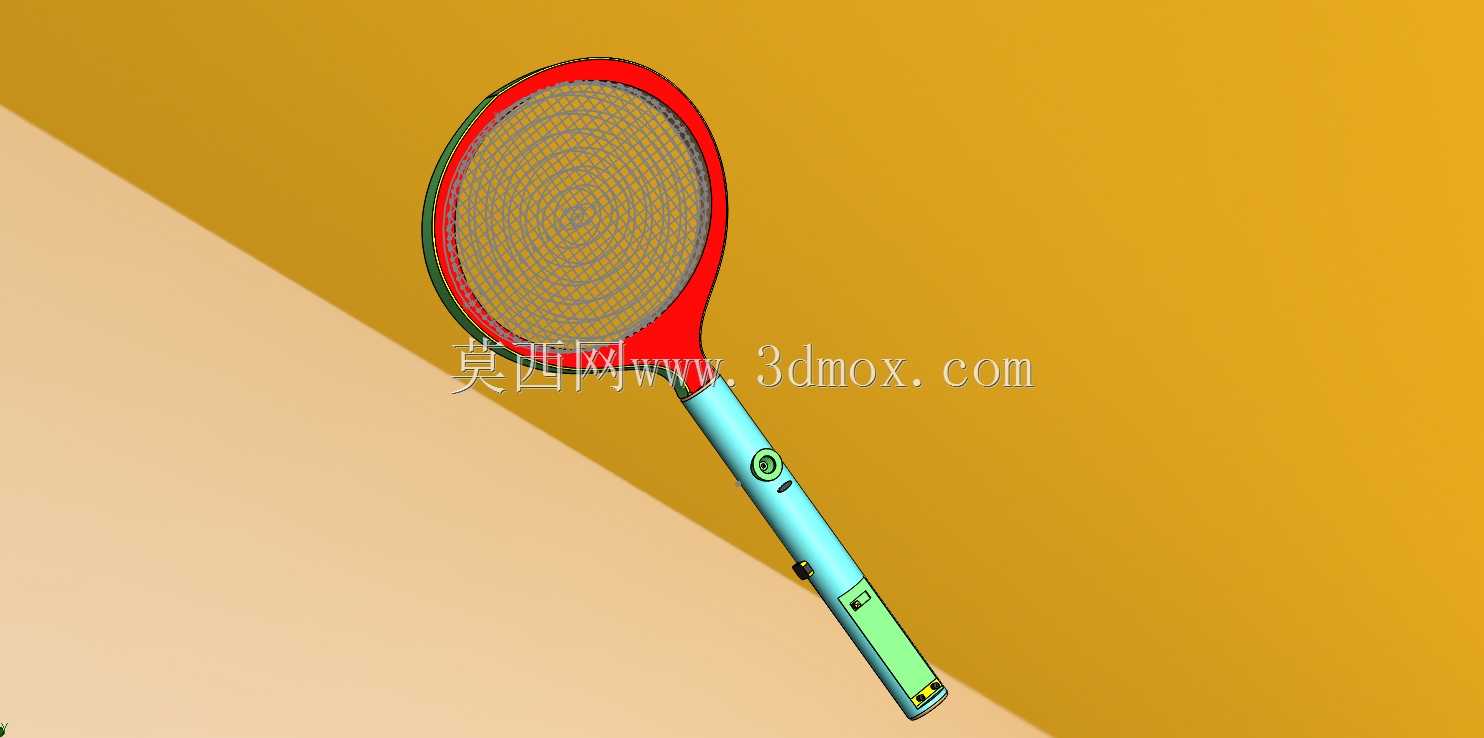

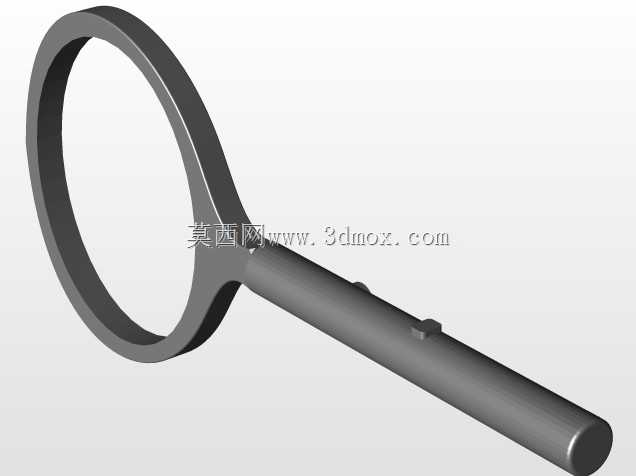

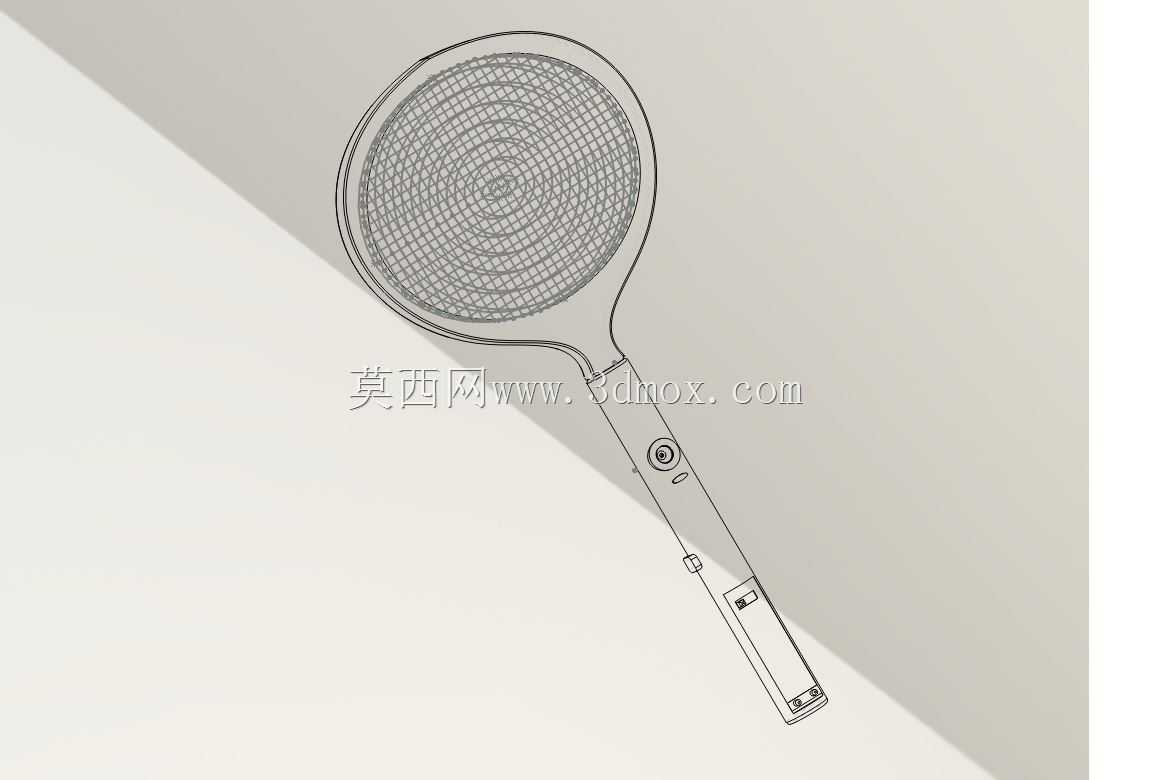

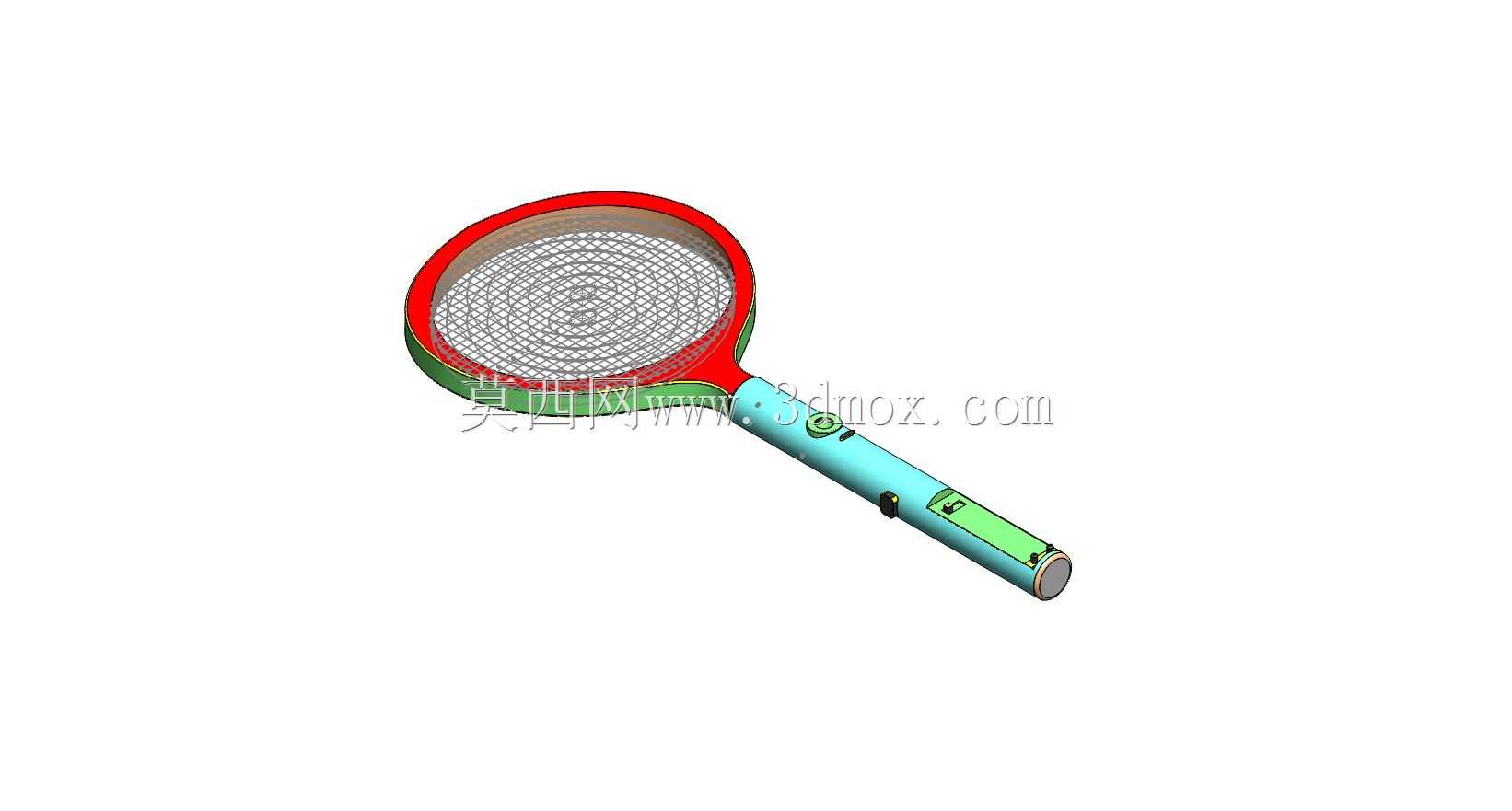

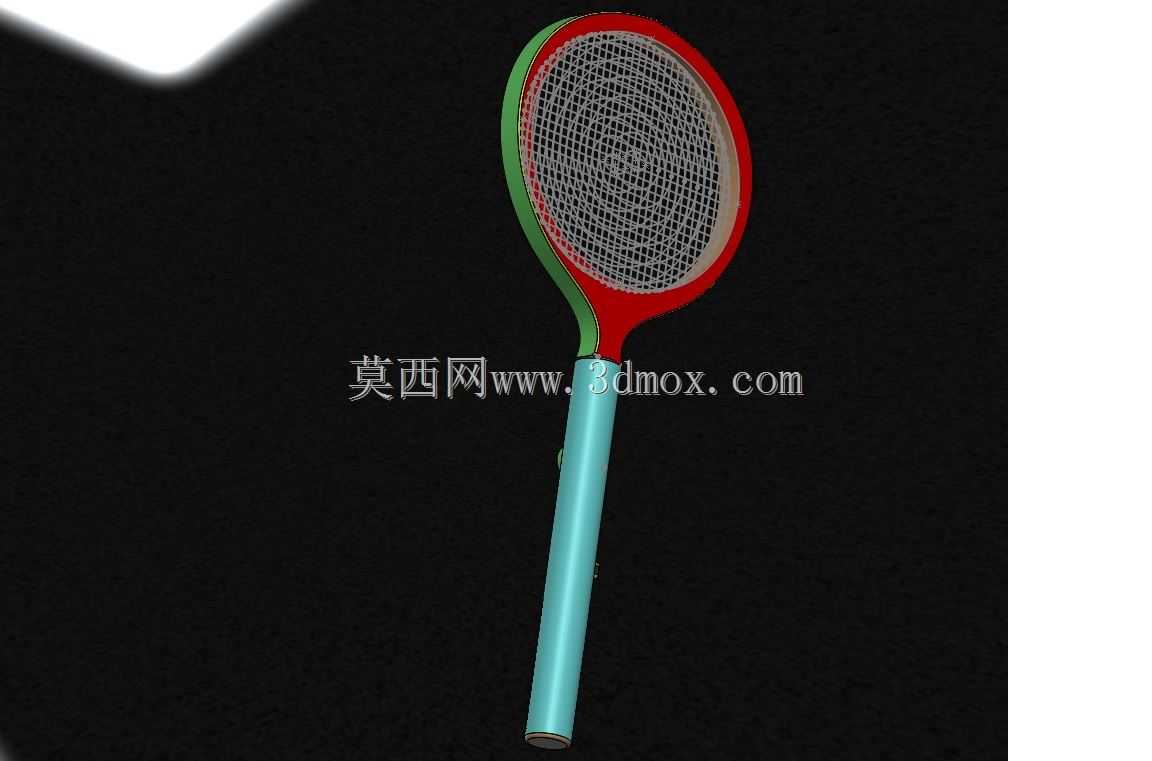

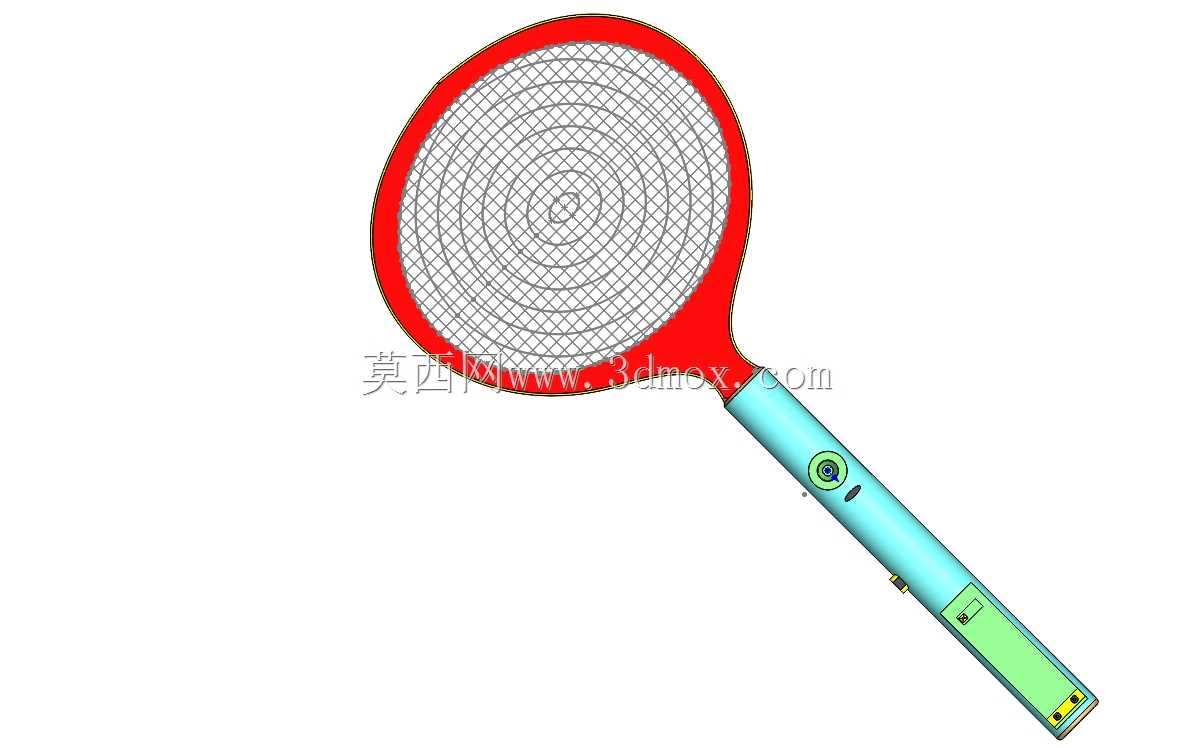

　　日常居家、户外露营、基层卫生防控场景中，蚊虫侵扰始终是影响生活舒适度、增加虫媒传播风险的常见问题，这款手持灭蚊拍的结构设计，正是围绕便携灭蚊的实际需求展开，从使用场景的真实痛点出发完成整体构型。从实际使用的边界条件来看，整体握持长度控制在单手握持舒适区间，网面直径适配常规挥拍覆盖范围，既不会因网面过大导致挥拍受阻，也不会因网面过小降低蚊虫击中概率，手柄段的直径贴合成年人手掌抓握的人机尺寸，长时间握持挥拍不会产生明显的硌手疲劳感，整体重量控制在手持器具的合理区间，老人、青少年都能轻松操作。设计过程中首先考虑的是使用安全性，网面外圈做了全包式的绝缘防护边框，边框宽度大于成年人手指的可伸入间隙，避免日常使用时误触网面的风险，

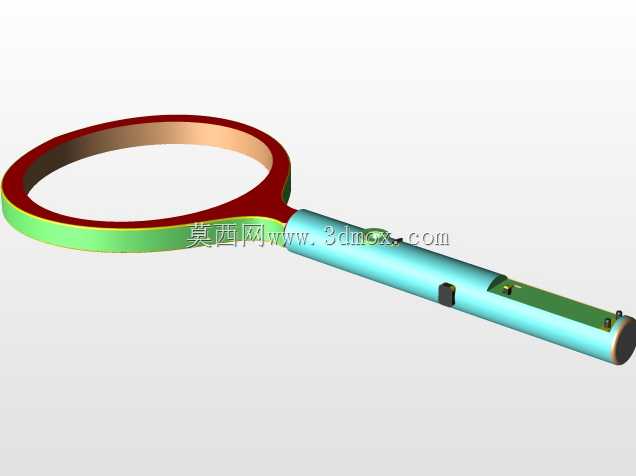

　　网面的网格间距经过反复校核，既能够保证蚊虫在接触时有效触及电网，又能防止手指意外穿过网面接触带电区域，边框的圆角过渡处理，避免挥拍过程中磕碰家具、人体时造成剐蹭损伤。手柄段的结构做了分仓设计，靠近网面的位置设置了电路控制模块的安装仓，预留了开关按键、工作指示灯的安装位，按键的凸起高度适配手指按压的行程，操作时不需要刻意调整手势就能完成通断控制，指示灯的位置处于握持时的视线余光覆盖范围，不需要刻意抬手就能确认设备的工作状态；手柄末端是电池安装仓，仓盖做了卡扣式锁紧结构，更换电池时不需要额外工具就能开启，锁紧后不会因挥拍的晃动出现松脱，仓体周边预留了密封槽，可以加装简易密封圈，避免日常使用时溅入的水渍、手汗渗入仓内影响电路稳定性。

　　网面的支撑结构做了径向的加强筋设计，从网面中心向外圈边框均匀分布，既能够保证网面的平面度，避免长期使用后网面出现凹陷变形，又不会额外增加过多的整体重量，网面与手柄的连接位置做了过渡圆弧的加强结构，能够承受挥拍时的惯性冲击力，即使偶尔误碰硬质物体，也不会出现网面与手柄连接处断裂的问题。从实际功能落地的角度，这款结构可以适配不同的电路方案，既可以搭载干电池供电的简易电路，也可以替换为充电式的锂电供电模块，手柄内部预留的安装空间足够容纳不同规格的电池、升压电路组件，不需要对整体外形做大幅修改就能完成不同配置的产品衍生。在户外场景使用时，整体结构没有突出的尖锐棱角，放在背包、手提袋中携带时不会剐蹭包内其他物品，手柄的防滑纹理设计，

　　即使手心出汗或者在潮湿的户外环境下握持，也不会出现打滑脱手的情况。不同于固定式的灭蚊灯设备，这款手持结构可以主动出击，针对墙角、桌底、窗帘后等蚊虫容易藏匿的死角位置进行精准处置，不需要等待蚊虫靠近固定诱捕设备，在基层卫生防疫的场景中，这类便携灭蚊工具也可以作为环境蚊虫防控的辅助器具，配合其他消杀手段快速降低局部区域的蚊虫密度。设计过程中也充分考虑了量产的工艺性，所有结构件都可以通过常规的注塑工艺完成生产，不需要特殊的复杂模具结构，网面的金属网可以采用成熟的编织网或者蚀刻网工艺，装配环节的零件数量控制在合理范围，能够有效降低装配工时和生产制造成本，各个零部件的连接位置都做了装配导向结构，生产线上的工人不需要额外的辅助工装就能快速完成对位组装，连接位置的卡扣强度经过校核，正常使用过程中不会出现自然松脱的情况。日常存放时，整体扁平的外形可以轻松挂在墙面挂钩上，或者放在抽屉、储物柜的边角位置，不会占用过多的储物空间，外表面的光滑曲面设计，日常清洁时只需要用干布或者略微潮湿的抹布擦拭就能清理掉表面附着的灰尘、蚊虫残迹，没有容易积污的卫生死角。
