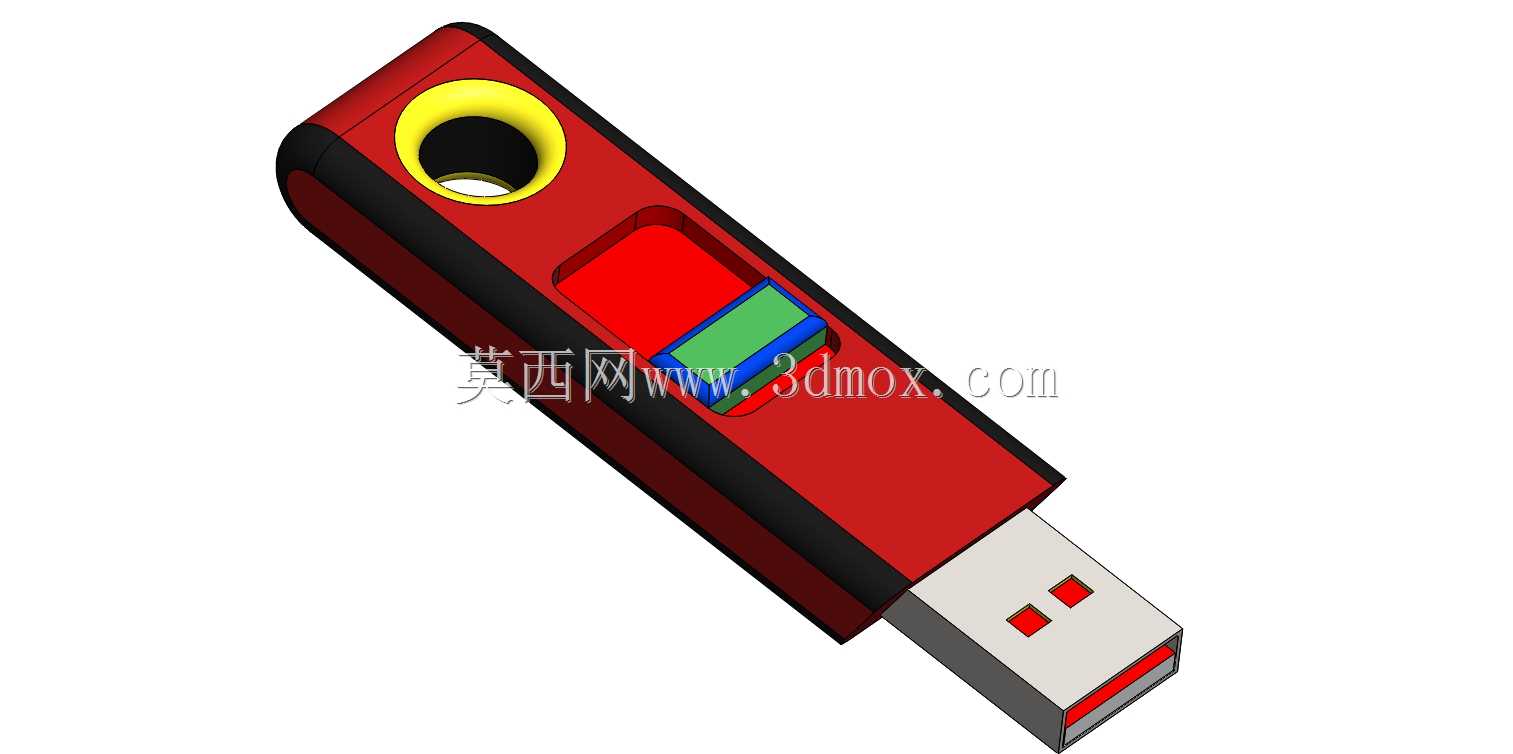

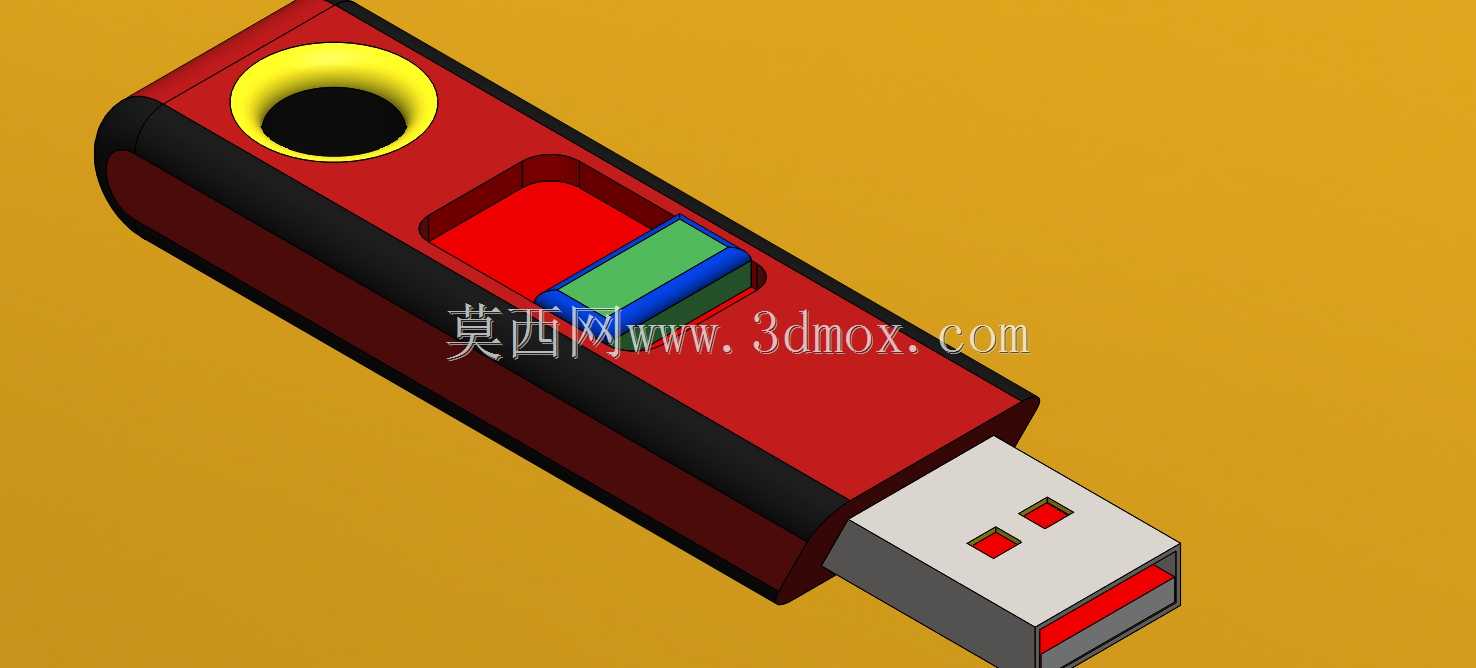

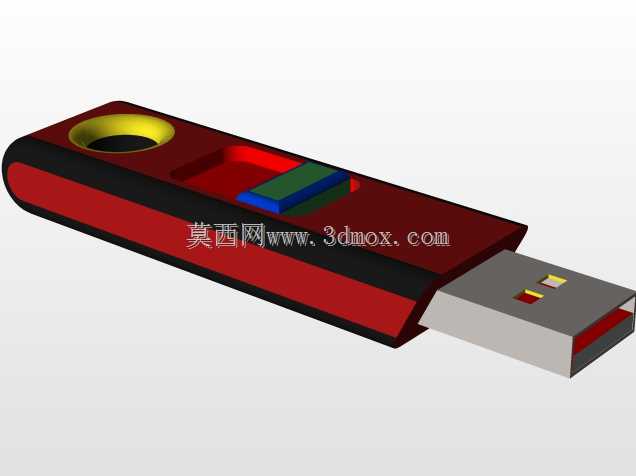

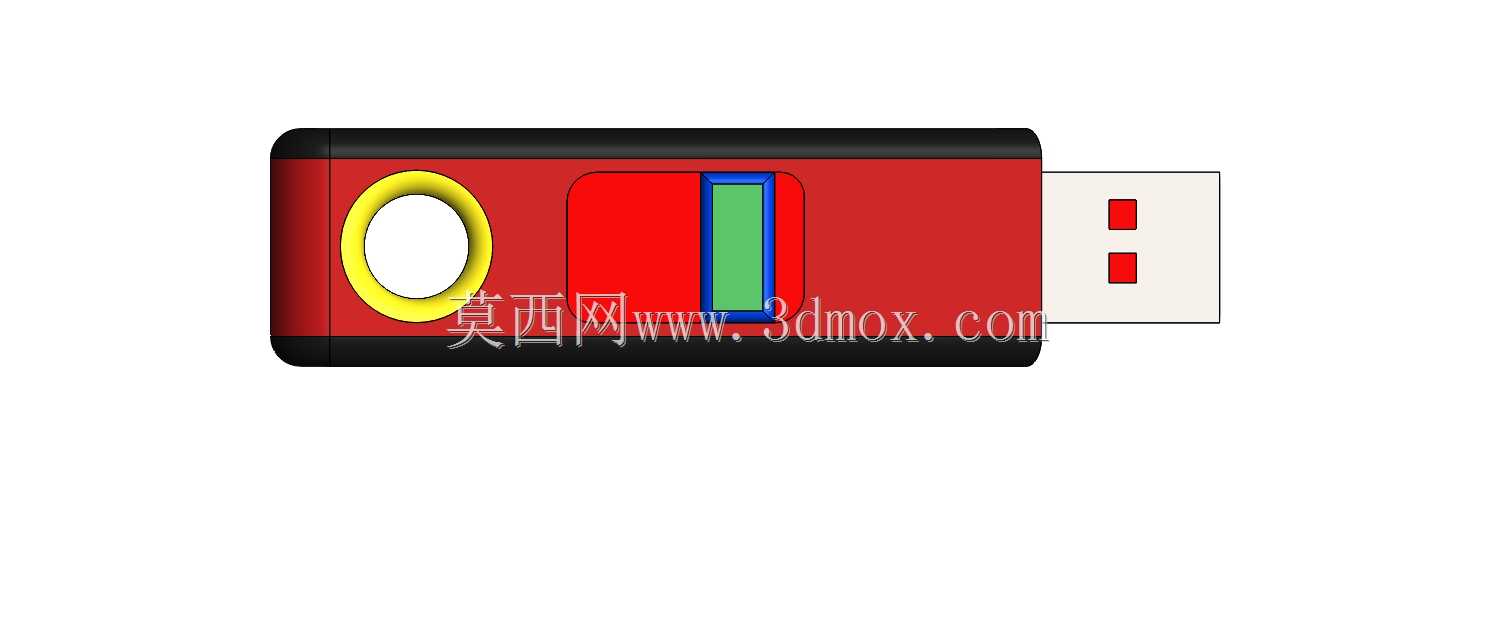

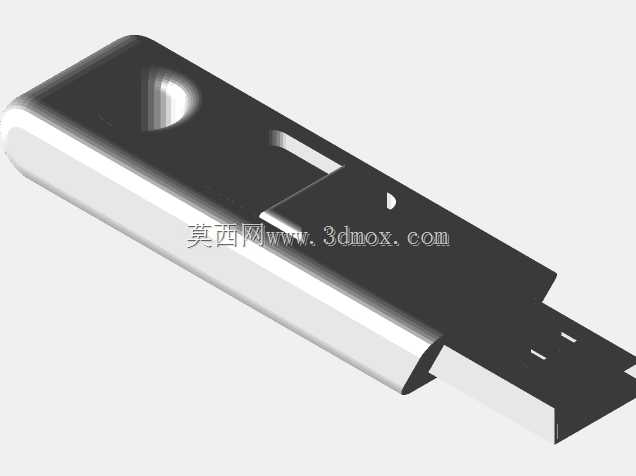

推拉式便携U盘结构外观三维设计

　　这款推拉式便携存储盘的结构设计，核心围绕日常高频使用场景的痛点展开优化，首先考虑到普通盖帽式U盘容易丢失盖帽、插拔过程中接口受力易变形的问题，采用了内置滑轨的推拉式结构，将金属接口部分与壳体内部的滑动座做一体化固定，通过壳体上的推块实现接口的伸出与收纳，无需额外搭配盖帽，日常放在口袋、公文包或者工装口袋中时，收纳状态下接口完全藏于壳体内部，不会因为和钥匙、硬币等硬物剐蹭导致接口镀层磨损、针脚变形。从材料选型的工程逻辑来看，壳体后部握持区域采用工程塑料材质，一方面是降低整体自重，长时间携带不会有坠重感，另一方面塑料的绝缘特性可以避免日常使用中人体静电直接击穿内部存储芯片，同时塑料的注塑成型效率高，表面可以做防滑纹理或者配色处理，兼顾外观辨识度与握持摩擦力；靠近接口的前部受力区域采用金属材质，因为接口在插拔过程中会承受反复的侧向力与轴向推力，金属材质的结构强度更高，不会因为多次插拔出现壳体开裂、结构松垮的问题，同时金属部分的配重可以让整个U盘的重心偏向接口侧，插入电脑USB端口后重心更稳，不会因为轻微磕碰就从端口脱落。

　　在结构设计的细节处理上，滑轨部分做了两段式的定位卡点，当推块推到最前端时，卡点会锁定滑动座位置，保证接口完全伸出到位，和电脑USB端口的接触深度符合通用串行总线的接口规范，不会因为伸出长度不足导致接触不良、数据传输中断；当推块拉回最后端时，另一处卡点会锁定收纳位置，避免放在包内因为晃动导致接口自行滑出被磕碰。壳体上预留的挂孔位置做了壁厚加强处理，日常挂在钥匙串上时，挂孔处承受反复的拉扯力也不会出现开裂，挂孔的内径尺寸适配市面上常见的钥匙圈、挂绳尺寸，不需要额外搭配转换配件。从外形尺寸的边界控制来看，整体宽度控制在20mm以内，厚度控制在8mm左右，长度在收纳状态下不超过65mm，这个尺寸既可以保证内部PCB板、存储芯片、晶振等电子元器件有足够的安装空间，不会因为壳体过小导致元器件排布过于紧凑影响散热，同时插入电脑相邻的USB端口时，不会因为体积过大遮挡旁边的端口，避免多设备同时插接时出现空间干涉。

　　外观造型上做了圆弧过渡处理，所有棱边都做了R0.5以上的倒角，没有尖锐的棱角，日常拿取插拔的时候不会划伤手，壳体表面的分模线做在了侧面不显眼的位置，不会影响正面的外观完整性，推块的位置设置在壳体正面靠上的区域，单手拇指就可以完成推拉操作，不需要双手配合，在站着操作、手持设备操作的场景下，单手握持就可以完成接口的伸出与收纳，使用便捷性更高。内部的PCB板固定采用了壳体内部的定位柱加卡扣的方式，不需要打螺丝固定，装配的时候直接将PCB板卡入定位槽就可以完成固定，提升装配效率，同时卡扣的固定方式也方便后期维修拆解，不会因为螺丝滑丝导致壳体报废。接口部分的金属外壳和内部滑动座之间做了防呆设计，装配的时候不会出现方向装反的问题，金属接口的外壳厚度控制在0.3mm，既保证足够的结构强度，也不会因为壁厚过大导致和USB端口插接时出现过盈量太大、插拔力过大的问题。在日常的行业应用场景中，这类存储盘不仅可以作为个人数据存储的载体，在工业现场也可以用来拷贝设备运行参数、传输数控加工程序、备份设备日志数据，所以结构设计上也考虑到了工业场景的使用需求，壳体的拼接缝隙控制在0.1mm以内，可以阻挡日常的灰尘、飞溅的液体进入壳体内部，避免在车间环境下使用时因为粉尘进入导致内部电路短路，金属接口部分做了镀金处理，提升抗氧化能力，在温湿度变化较大的工业环境下也能保证接触可靠性，不会因为氧化出现数据传输失败的问题。
