曲面重构高顶礼帽创意造型结构

　　在日常的曲面建模练习与创意结构验证场景中，这类异形包覆类造型是检验曲面命令掌握程度的典型载体，很多刚接触复杂曲面建模的工程师，都会选择这类具备连续曲面过渡、多材质分区特征的日常物品作为练习对象，相较于规则的机械回转类零件，这类造型没有固定的参数化基准约束，需要建模者自行拆分曲面边界、规划放样路径，同时兼顾造型还原度与曲面的光顺性。从实际应用场景来看，这类曲面造型的建模思路可以直接迁移到文创产品外观设计、定制化服饰配件开模、展示道具结构设计等领域，比如商业展陈中用到的巨型礼帽装饰道具、主题活动的定制周边配饰、潮玩手办的头部配件结构，都需要用到同类的曲面拆分与重构逻辑，甚至在部分工业产品的异形包覆外壳设计中，比如手持设备的防滑包覆结构、特殊工况下的设备防尘罩曲面造型，也能复用这类建模的边界处理思路。

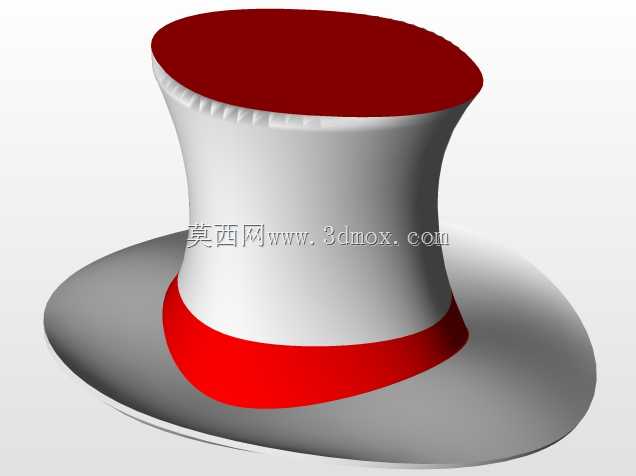

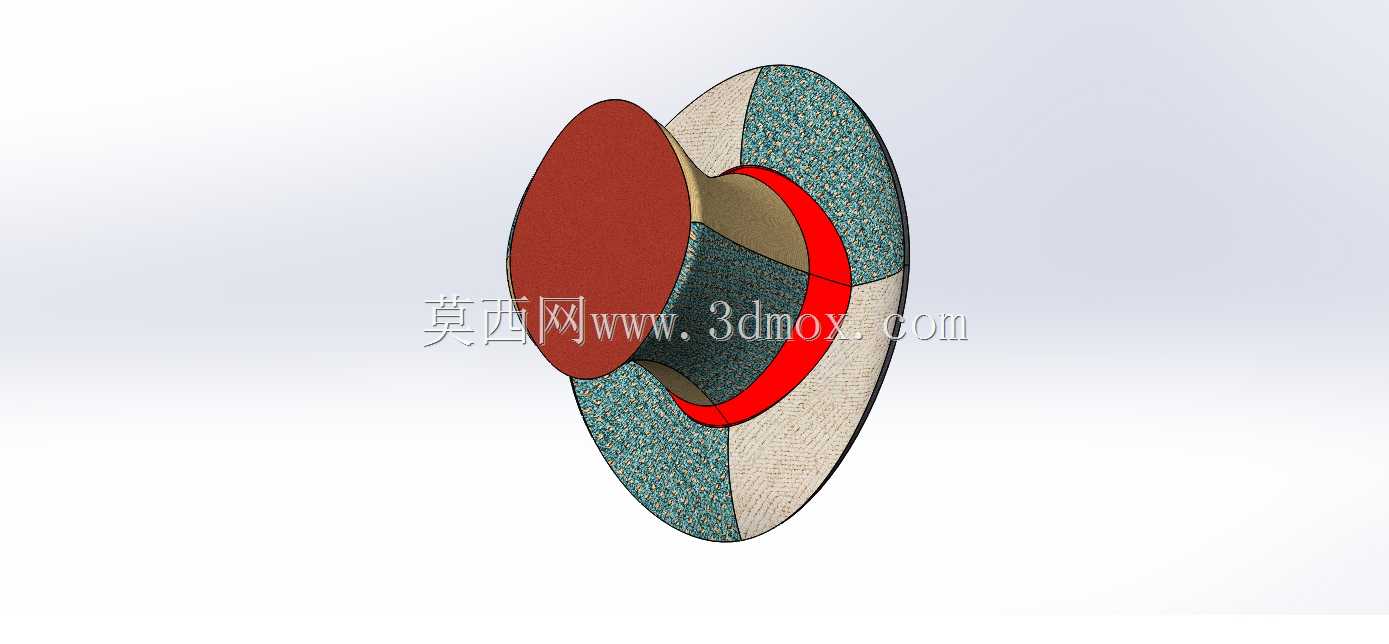

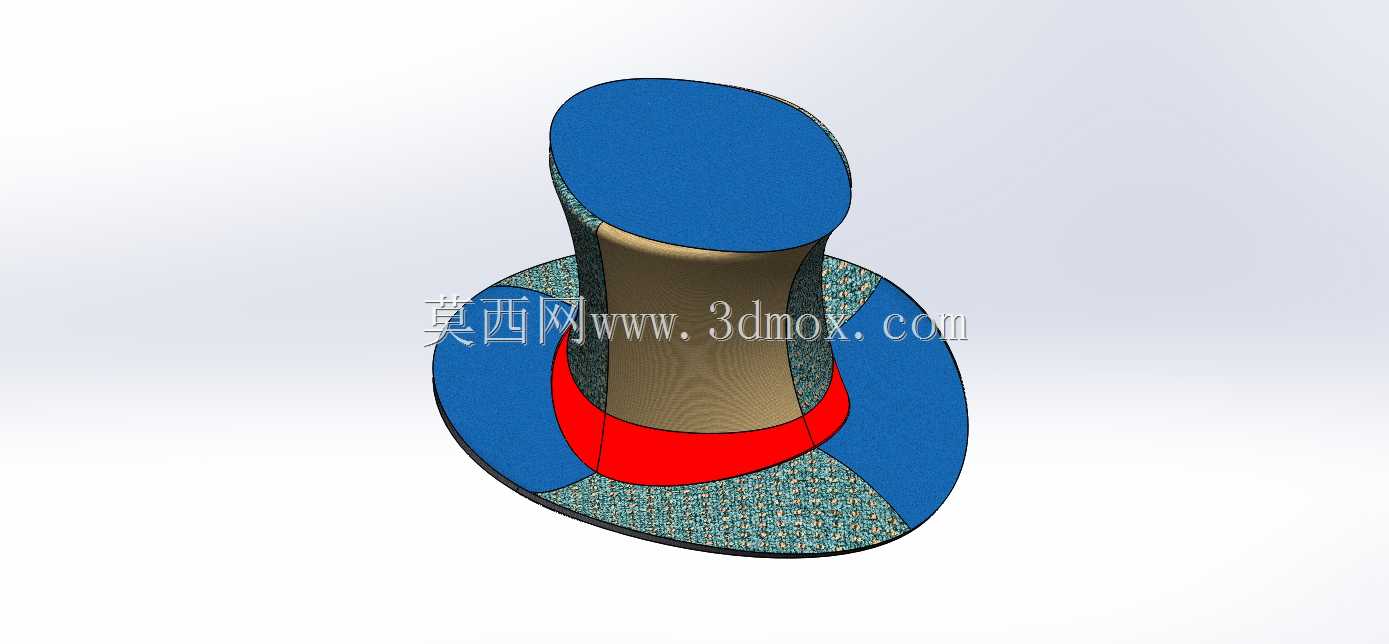

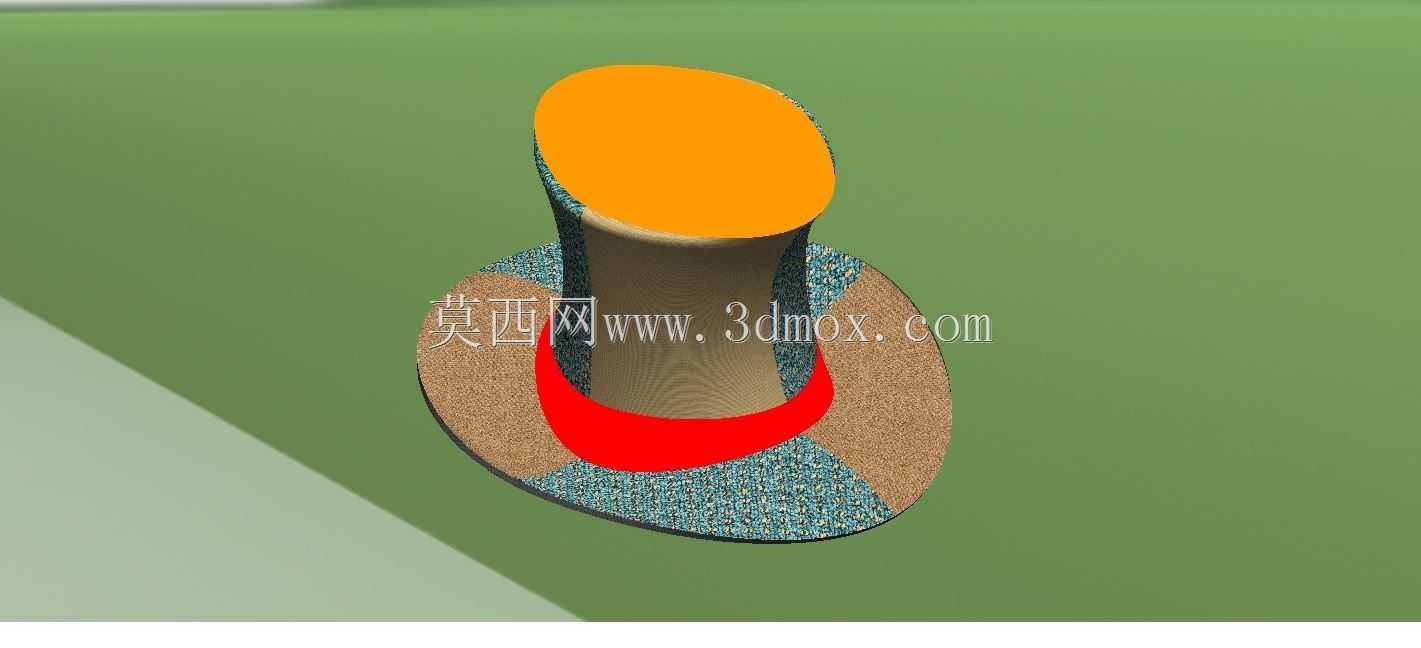

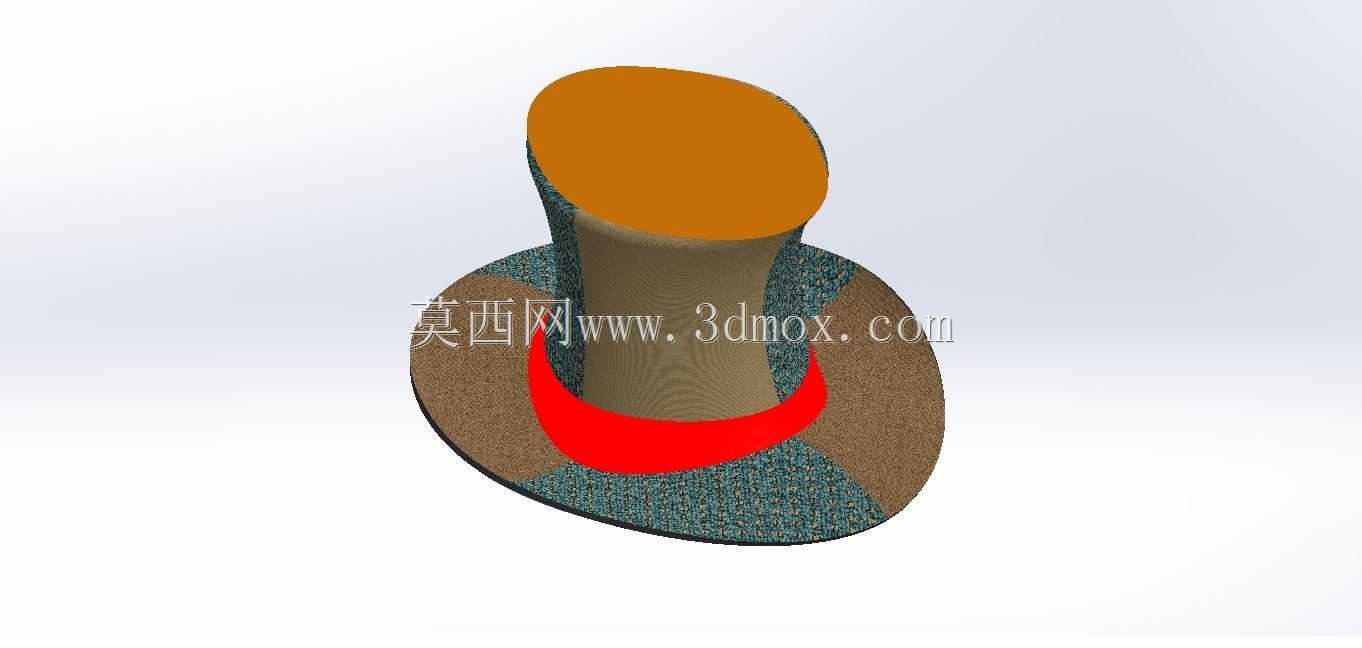

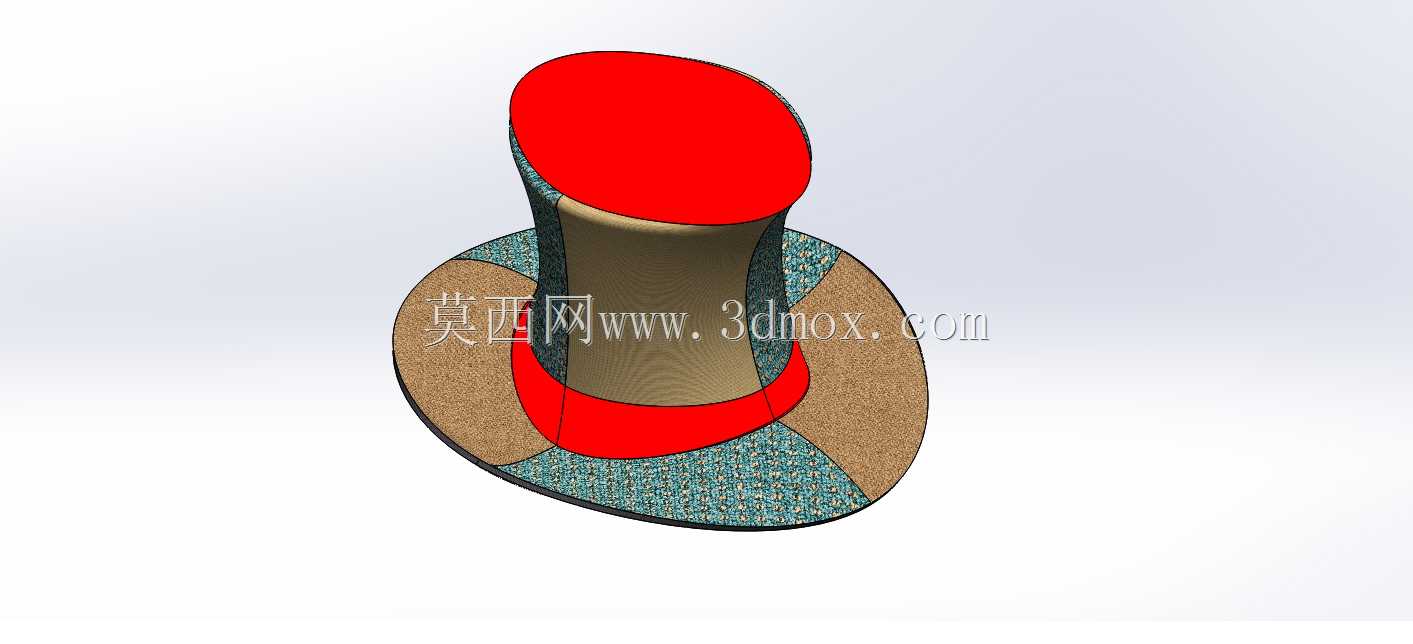

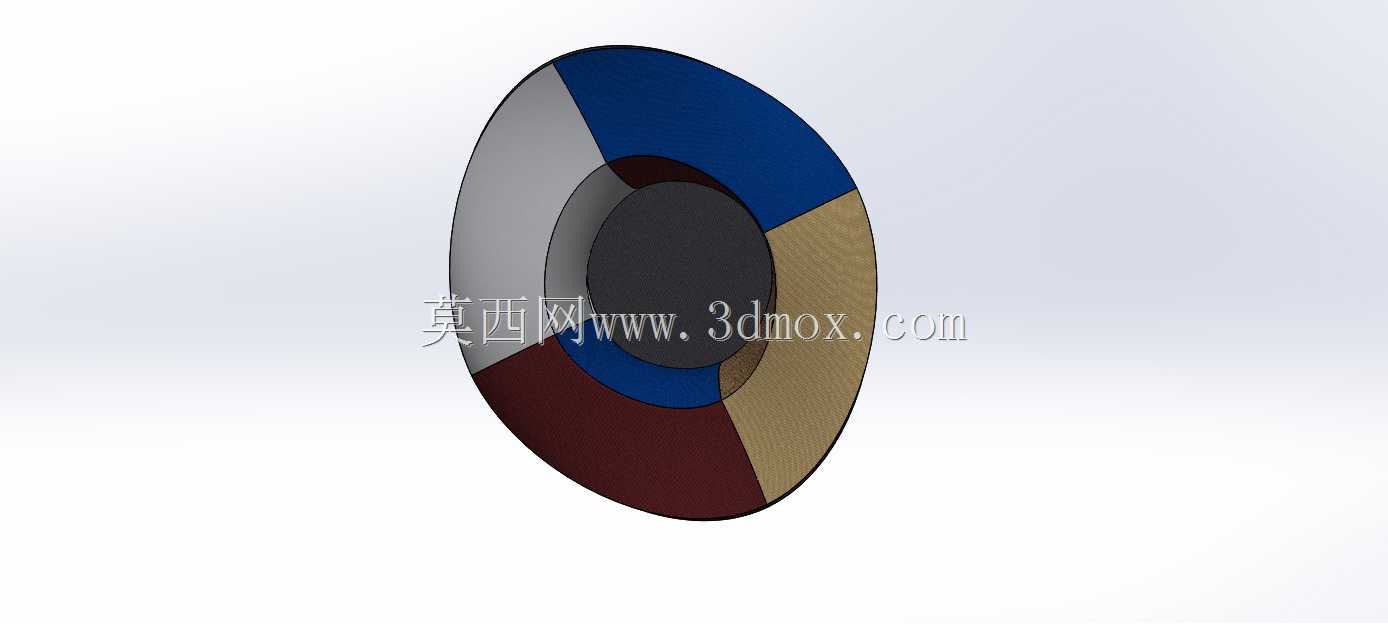

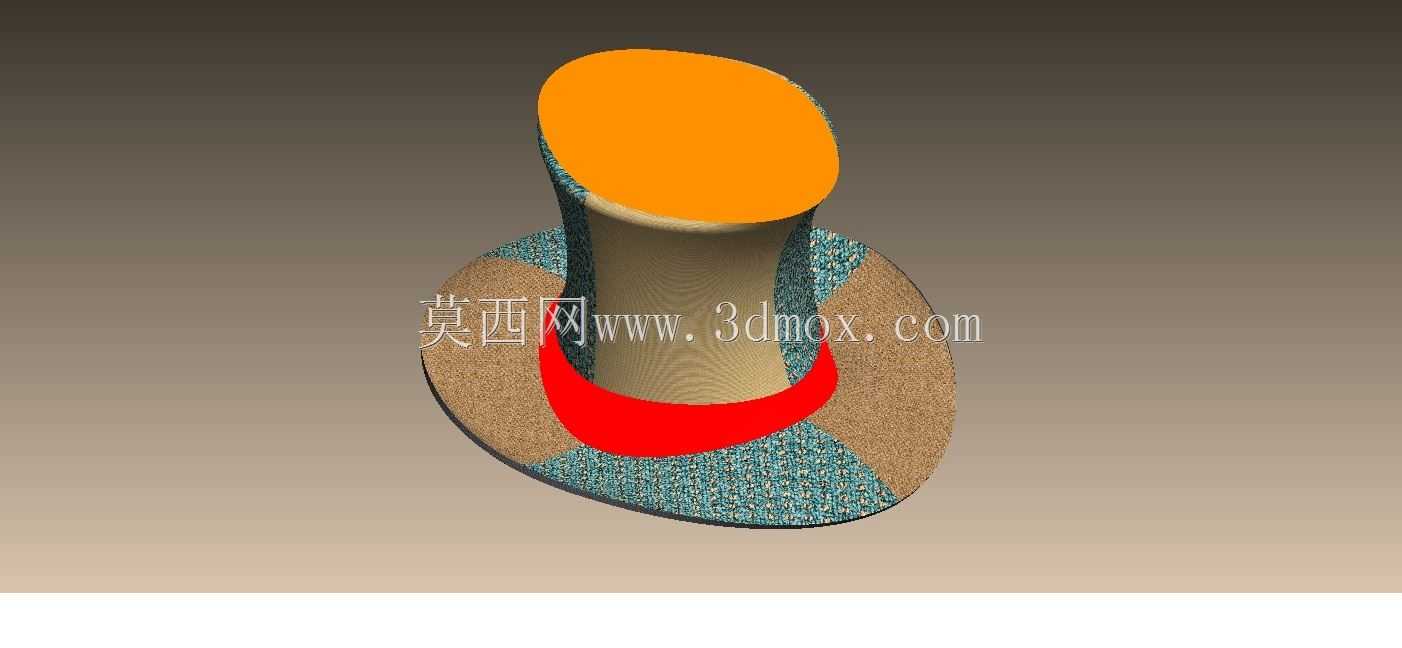

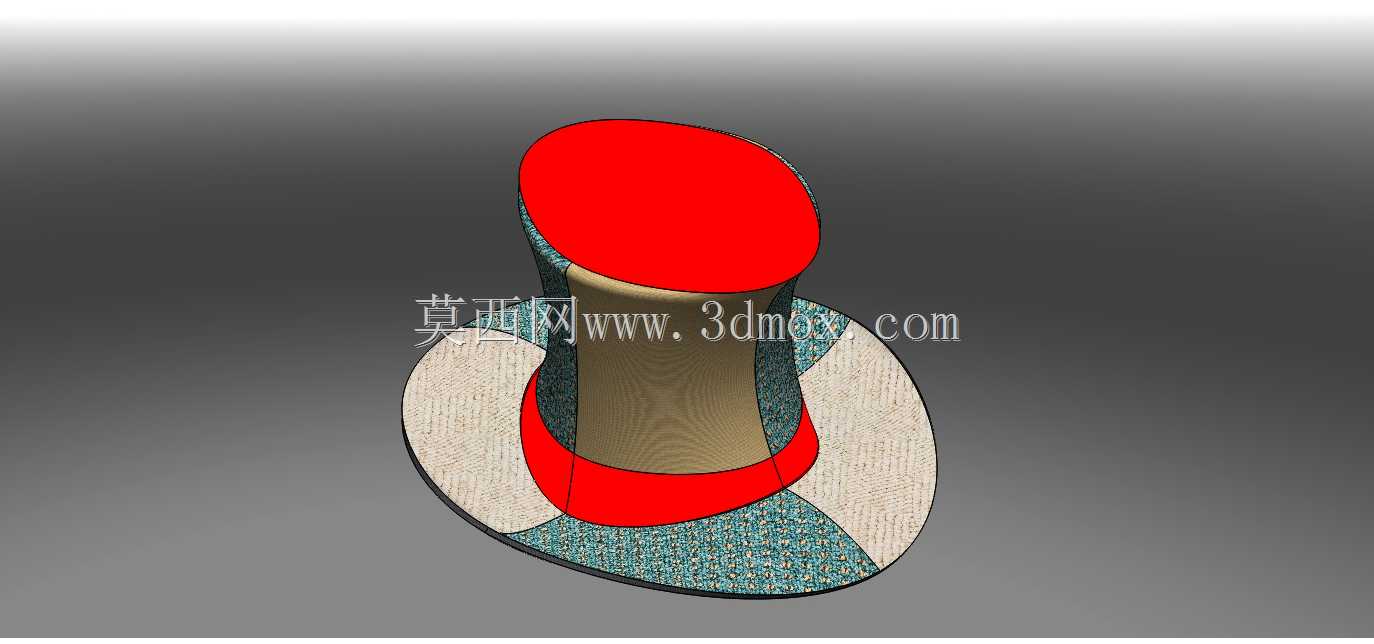

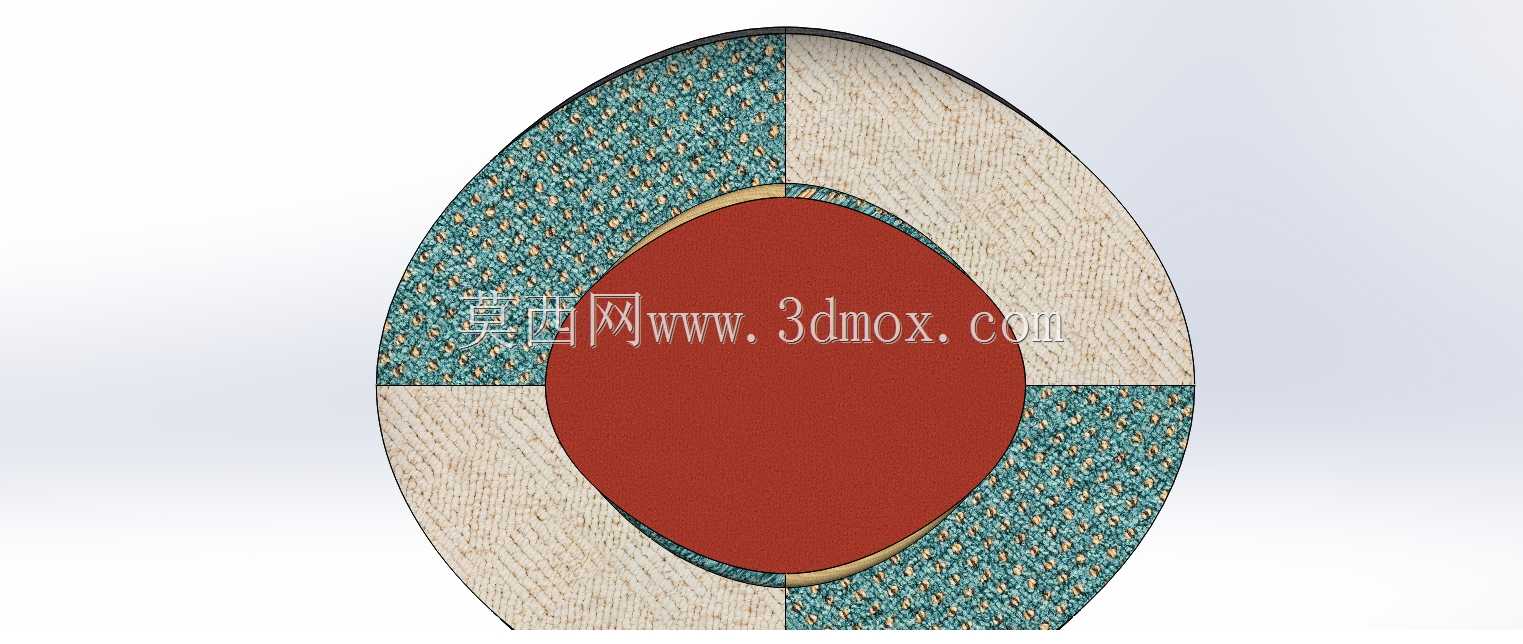

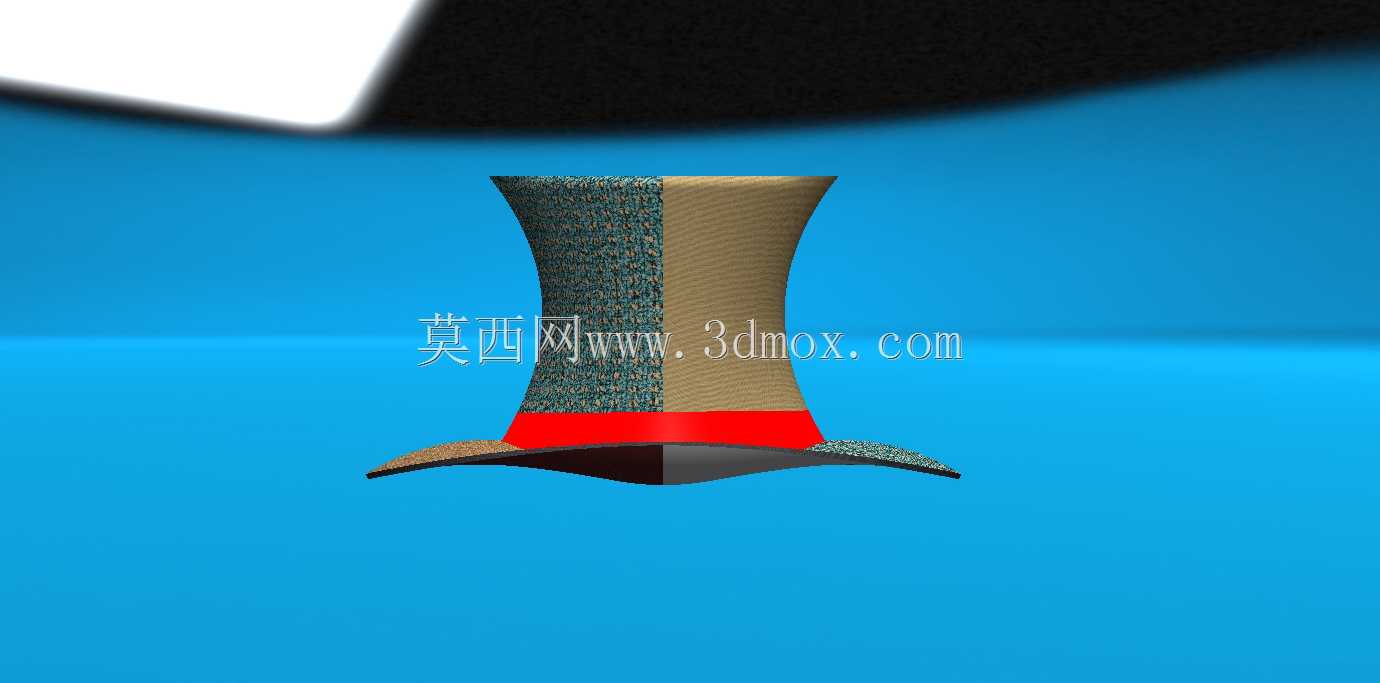

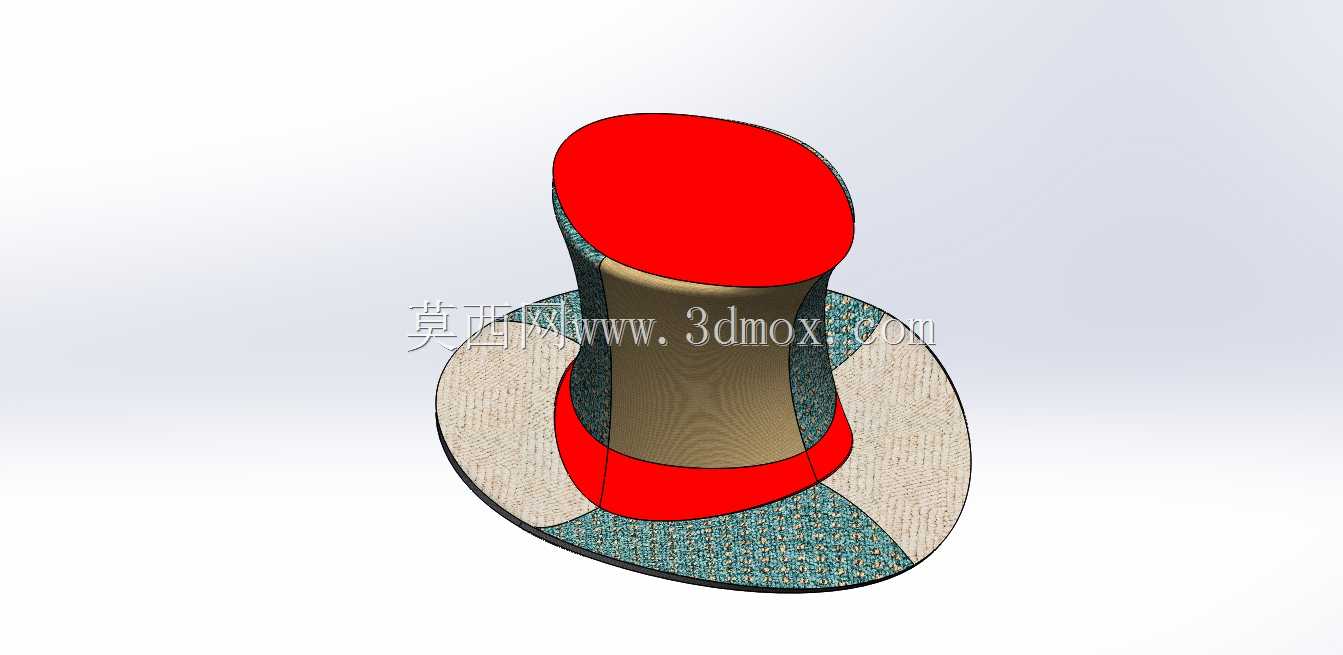

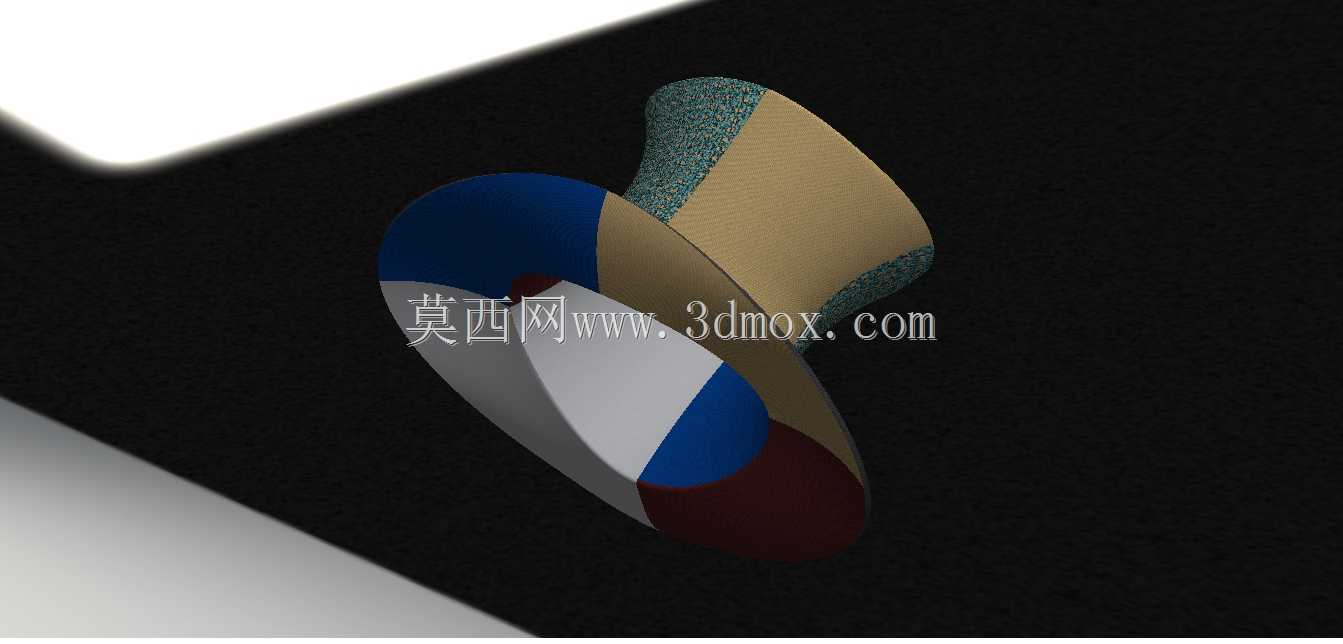

　　从产品功能特性来看，这个造型完整还原了高顶礼帽的三个核心结构分区：顶部的椭圆形封闭帽顶、中间收窄的弧形帽筒、底部外延的环形帽檐，三个分区之间的过渡曲面没有生硬的折角，全部采用G1以上的连续过渡，避免后续如果做实体化抽壳或者3D打印验证时出现应力集中的问题。不同分区的外观纹理区分，也对应了实际产品中不同材质的拼接边界，比如帽檐部分的分区对应不同面料的裁切缝位置，帽筒与帽檐衔接处的环形凸起结构，对应实际礼帽的固定箍带安装位，在做实际产品开模的时候，这个凸起结构可以直接作为嵌件安装的定位基准，不需要额外添加定位特征。

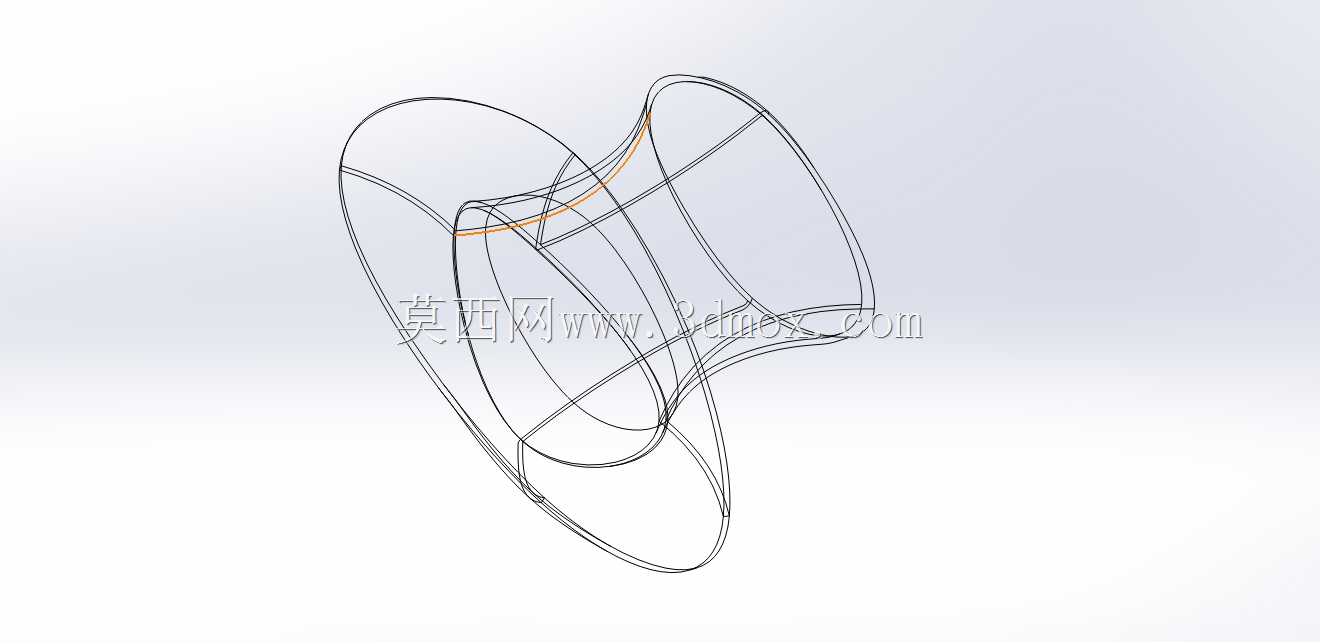

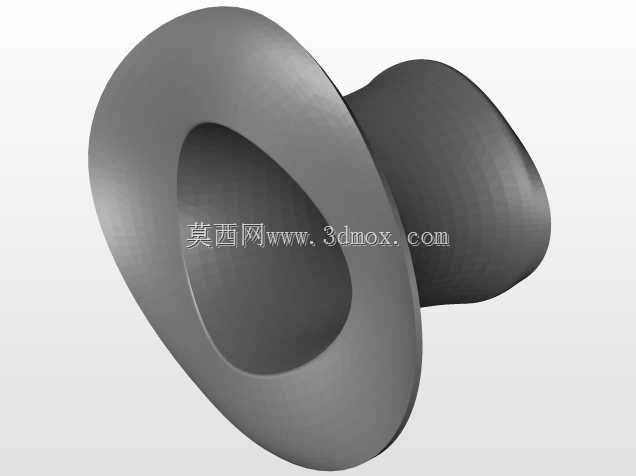

　　在设计思路层面，整个造型没有采用传统的回转体建模方式，因为高顶礼帽的帽筒并非正圆柱结构，而是带有轻微的椭圆度与向内收腰的弧面，帽顶也不是正圆形，是长轴与帽檐长轴对齐的椭圆面，如果直接用回转命令生成基础实体，后续调整曲面弧度的时候会出现大量的碎面，无法保证曲面的光顺度。实际建模过程中，首先需要绘制三个方向的基准轮廓线：帽顶的椭圆边界、帽筒最细处的截面轮廓、帽檐的外轮廓边界，同时在帽筒与帽檐衔接的位置绘制过渡引导线，通过放样曲面生成基础的帽筒曲面，之后用填充曲面生成帽顶的封闭面，再用边界曲面生成帽檐的环形曲面，最后通过曲面缝合将三个部分的曲面合并为整体，衔接位置的圆角处理需要根据不同分区的材质特性调整半径，比如箍带位置的圆角半径更小，模拟硬质绑带的棱角感，帽檐边缘的圆角半径更大，模拟织物包边的柔和过渡。

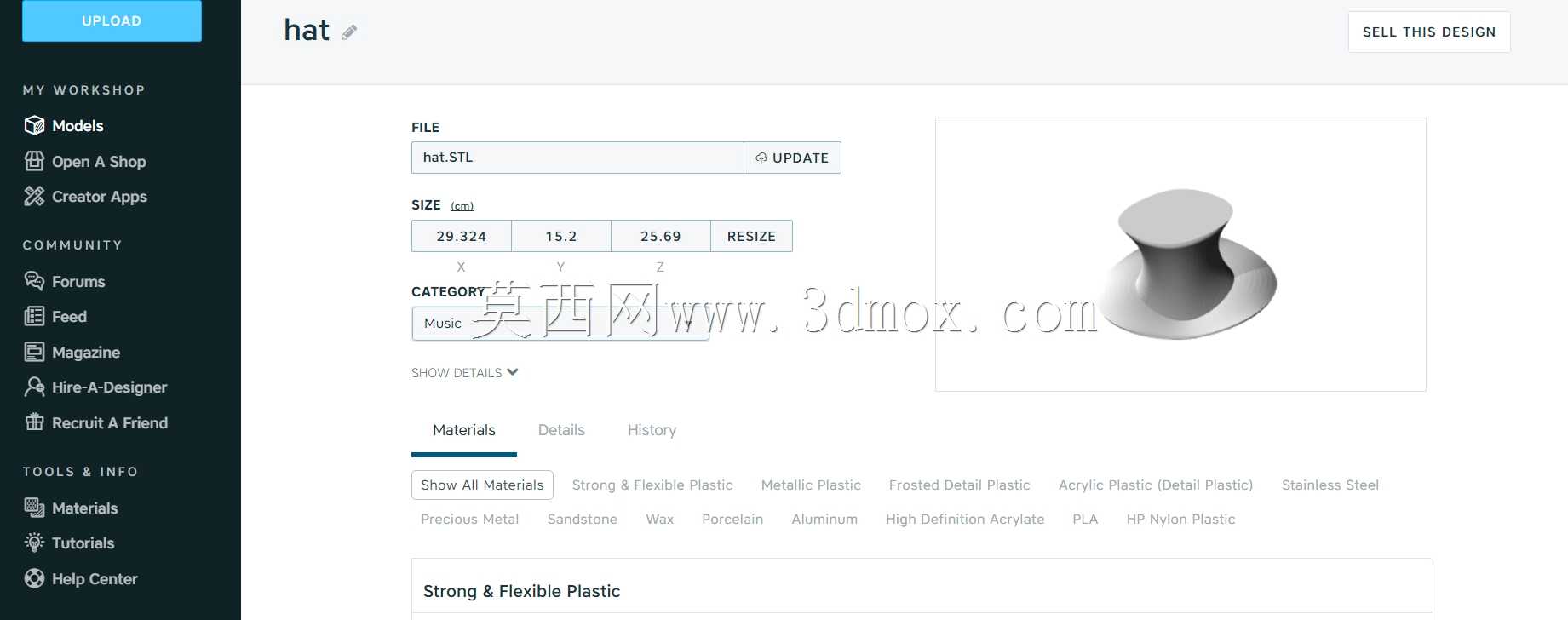

　　从外形尺寸与安装边界来看，这类造型如果用于实际的穿戴类产品，需要根据人体头围数据调整帽筒的内圈尺寸，常规成人穿戴的高顶礼帽帽筒内圈周长控制在56-60cm区间，帽檐的外延宽度控制在5-8cm，避免过宽遮挡视线，帽顶的高度根据设计需求通常在12-18cm区间，过高会导致整体重心偏移，佩戴时容易滑落。如果是用于展陈道具的话，尺寸可以根据展示空间等比例放大，这时候需要注意帽筒内部的支撑结构设计，因为放大后的曲面结构如果仅靠薄壁支撑，很容易出现形变，需要在帽筒内部添加环形加强筋，加强筋的位置要避开外观面，不能在外部表面出现缩痕。如果是用于3D打印的验证模型，需要注意帽檐部分的悬挑结构，打印时需要添加合理的支撑，避免悬挑位置出现翘曲，同时曲面的壁厚要控制均匀，整体壁厚保持在1.5-2mm区间，壁厚突变的位置要做渐变过渡，防止打印过程中出现填充不均的问题。

　　很多工程师在做这类创意曲面建模的时候，容易陷入追求外观相似度而忽略结构合理性的误区，比如为了还原造型的弧度，把曲面的曲率变化做得过于剧烈，导致后续如果要做实体化或者开模的时候出现拔模角度不足、壁厚不均的问题，这个造型在设计的时候就提前规避了这类问题，所有外表面的拔模角度都控制在1度以上，如果后续需要做注塑开模，不需要额外调整曲面就能直接满足拔模要求，帽檐部分的曲面从中心向外缘有轻微的向下倾斜角度，既符合实际礼帽的造型特征，也能避免积水积灰的问题，如果是作为户外展示道具使用，这个倾斜角度可以让雨水自然滑落，不会在帽檐表面积留。另外，不同纹理分区的边界线全部落在曲面的棱线位置，后续如果做表面处理比如喷涂、水转印或者面料贴合的时候，这些边界线可以直接作为工艺对齐的基准，不需要额外制作定位治具，能有效降低后续生产的工艺难度。
