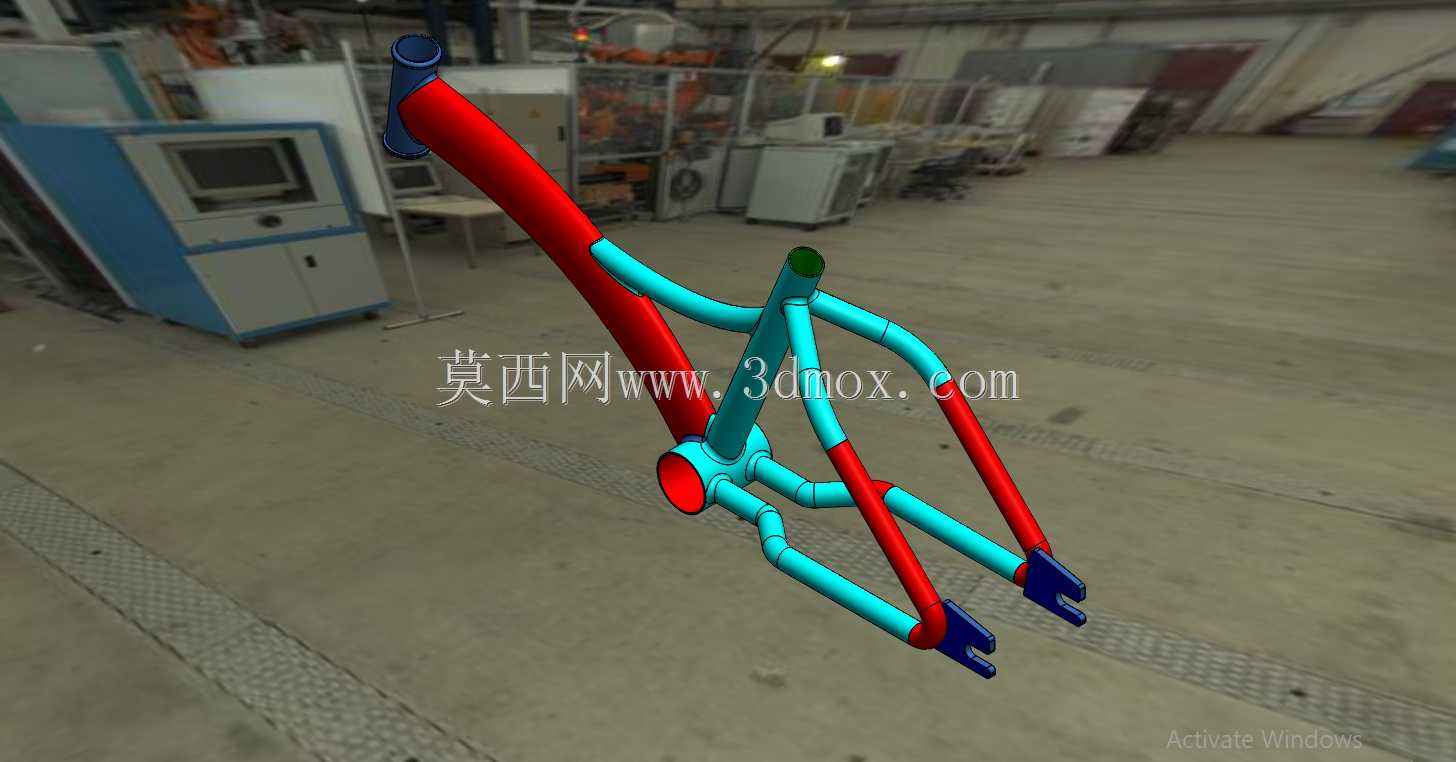

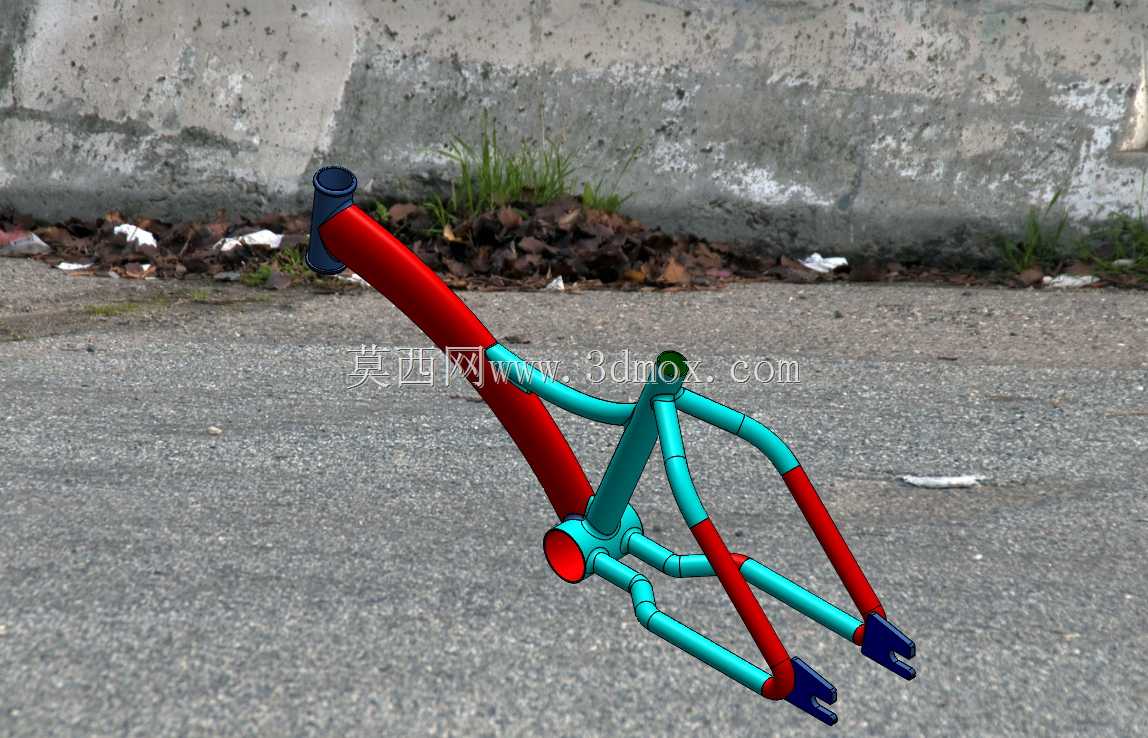

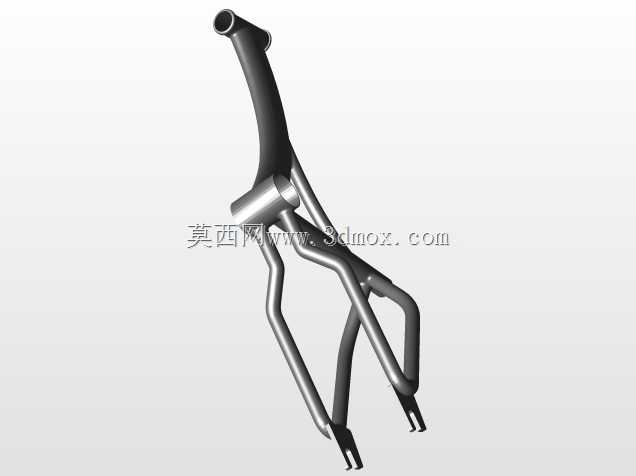

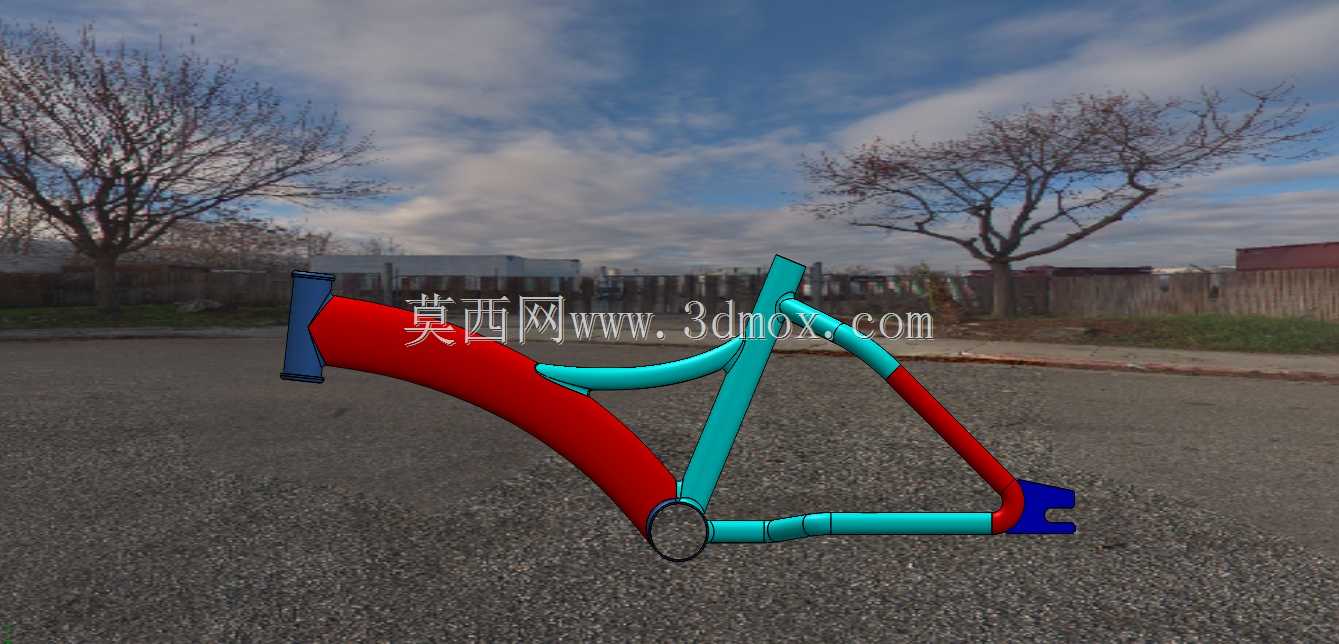

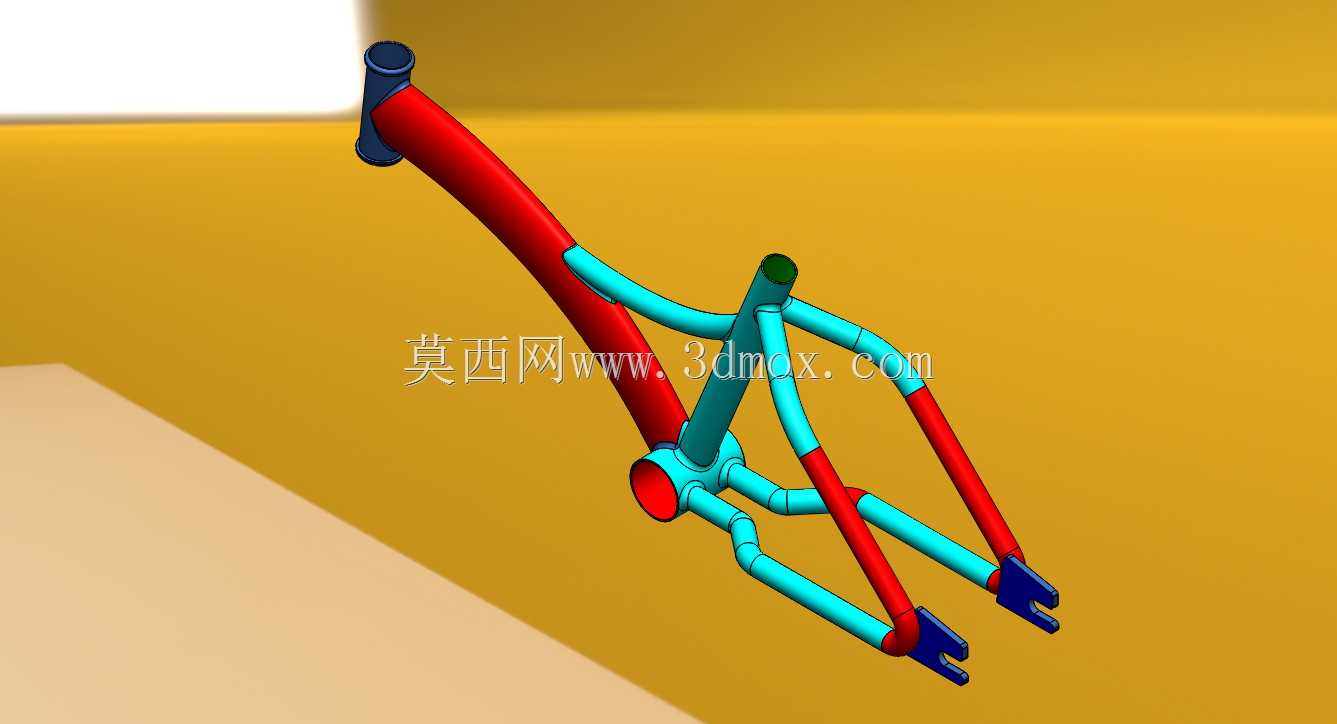

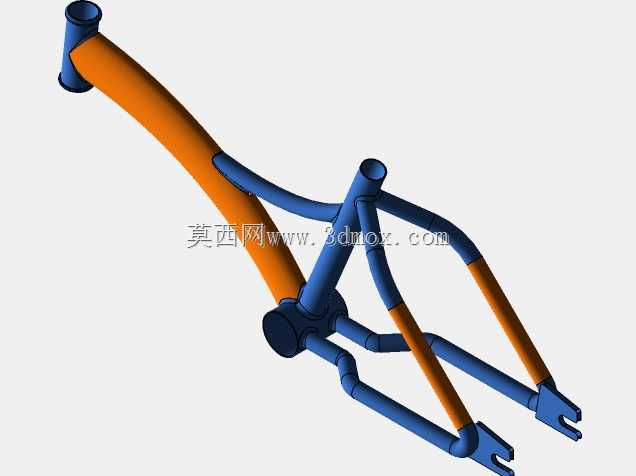

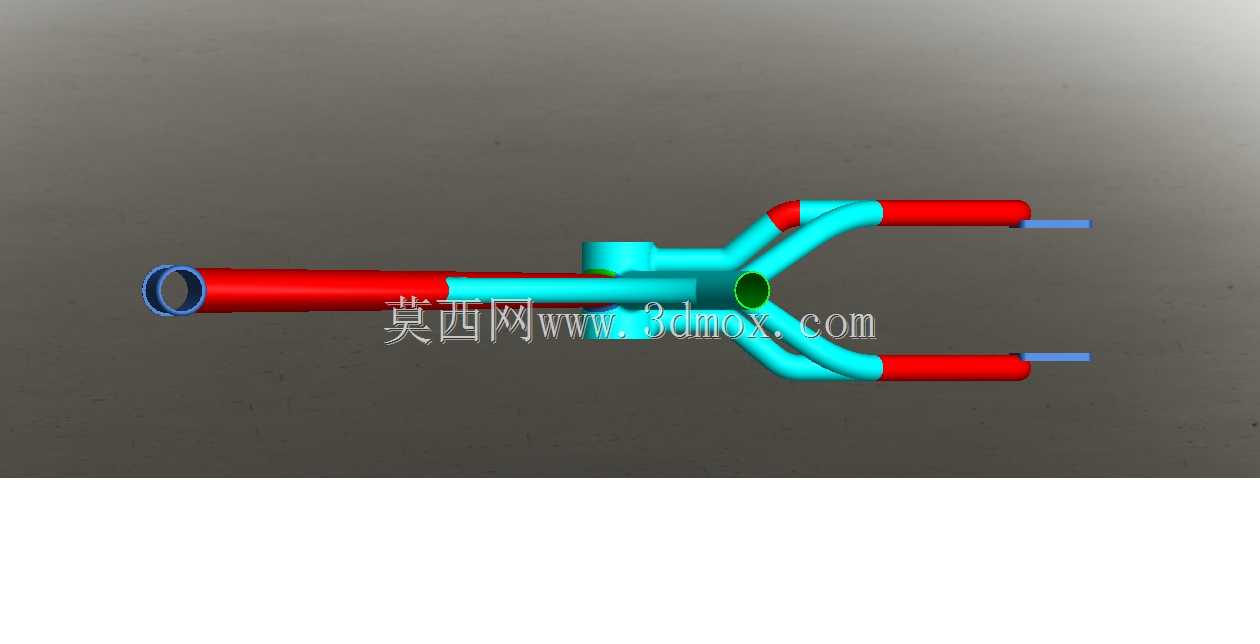

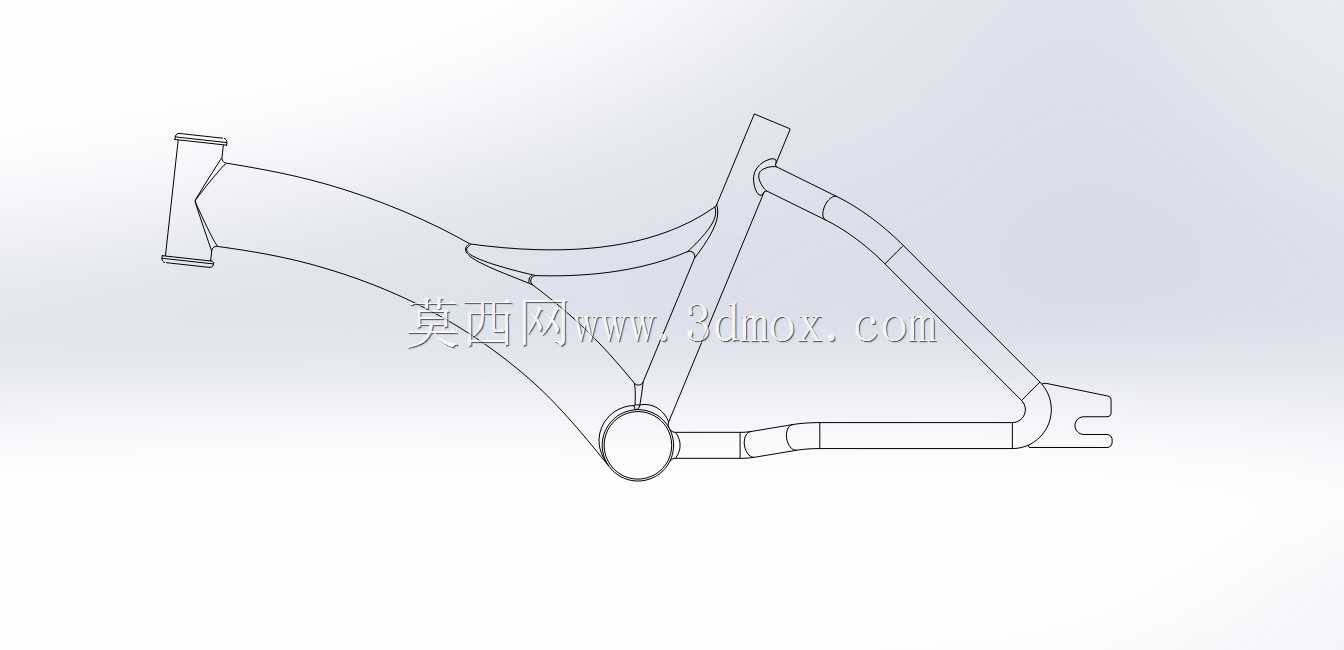

自行车车架三维结构设计方案

　　日常通勤、山地越野、公路竞速等不同骑行场景下，车架作为自行车的核心承载基体，直接决定了整车的刚性表现、重量控制与骑行反馈，所有转向、传动、制动、轮组部件都需要依托车架完成定位安装，其结构合理性是整车性能调校的核心基础。这款车架的结构设计围绕骑行受力逻辑展开，头管部位采用加厚管壁设计，对应前叉舵管的安装配合公差，需要保证转向过程中无旷量，同时承受骑行过程中前轮传递的路面冲击，避免转向部位出现应力集中导致的开裂风险。上管与下管采用变径异型管结构，下管作为主要的纵向承力构件，从 head tube 位置向五通位置平滑过渡，管径逐步放大，对应踩踏过程中五通部位的扭矩输出需求，减少大力踩踏时的车架形变量，避免动力传递过程中的损耗；

　　上管则兼顾跨高舒适性与侧向刚性，根据不同骑行场景的定位调整管型弧度，在保证结构强度的同时预留足够的跨距空间，避免停车时卡裆的使用痛点。后三角部分的设计需要兼顾后轮安装定位与传动系统的配合，后叉端采用开式 dropout 结构，直接对应后轮轴的安装卡槽，卡槽的加工精度直接决定后轮的居中定位效果，避免骑行过程中出现轮组偏摆、碟刹蹭碟的问题；后上叉与后下叉的连接位置做了弧形过渡处理，既可以过滤一部分路面传递的细碎震动，提升长距离骑行的舒适性，也能避免硬角连接带来的应力集中问题，提升车架的疲劳寿命。五通部位作为整车的受力核心，连接下管、座管、后下叉三个方向的构件，采用加厚的一体式焊接结构，对应中轴的安装标准，保证牙盘转动过程中的同轴度，

　　避免中轴异响、踩踏卸力的问题；座管部位的口径设计匹配通用座杆规格，座管夹的安装位置做了开槽处理，通过夹紧力固定座杆高度，满足不同身高用户的座高调节需求，同时座管与上管、后上叉的连接位置做了补强处理，承受骑行过程中座垫传递的人体重量与颠簸冲击。从安装边界来看，这款车架的头管规格适配常规标准锥管前叉，五通宽度对应通用压入式或螺纹式中轴规格，后叉开档尺寸匹配常见的山地车轮组花鼓规格，碟刹安装座预留了标准平装或柱式安装位，可以直接适配市售的主流碟刹组件，走线位置预留了内走线或外走线的固定点位，兼容变速、刹车线管的布设需求，不需要额外做打孔改装就能完成整车的组装。设计过程中需要重点考量焊接变形的控制，所有管材连接的焊缝位置都做了等强度设计，

　　避免焊接过程中热影响区导致的管材强度下降，同时通过管型的曲率优化，让整车受力能够沿着管材轴向均匀传递，减少局部弯矩带来的结构负载；针对不同使用场景的强度需求，管材的壁厚做了差异化设计，高受力区域采用加厚管壁，非主要承力区域适当减薄，在保证结构安全系数的前提下控制整体重量，兼顾强度与轻量化的平衡。实际组装过程中，需要先确认各安装位的配合公差，头管碗组的压装需要保证同轴度，五通中轴的安装需要做好预紧力控制，后叉端的轮组安装需要调整居中，保证传动系统的链条线平直，避免变速不准、传动异响的问题；骑行过程中，车架的刚性反馈会直接传递到骑乘者的操控感知上，侧向刚性足够的车架在过弯、大力摇车时不会出现明显的形变拖沓，纵向的形变量设计则可以过滤一部分路面震动，提升长时间骑行的舒适度，不会因为结构过硬导致路感过于颠簸。
