巴尔斯特劳德单缸内燃机结构设计

　　在小型动力装置的教学演示与原理验证场景中，这类简化结构的单缸发动机常被用作核心演示载体，区别于量产车用发动机的复杂外围附件，该设计将核心做功与传动结构做了直观的外露处理，方便学习者快速理解内燃机的基本运行逻辑。从实际用途来看，这类结构可作为小型科普教具的动力核心，也能为微型特种动力设备的原型开发提供结构参考，适配对动力输出要求不高、需要直观展示动力转换过程的应用场景，比如教学实验台架、小型动力原理展示装置等。

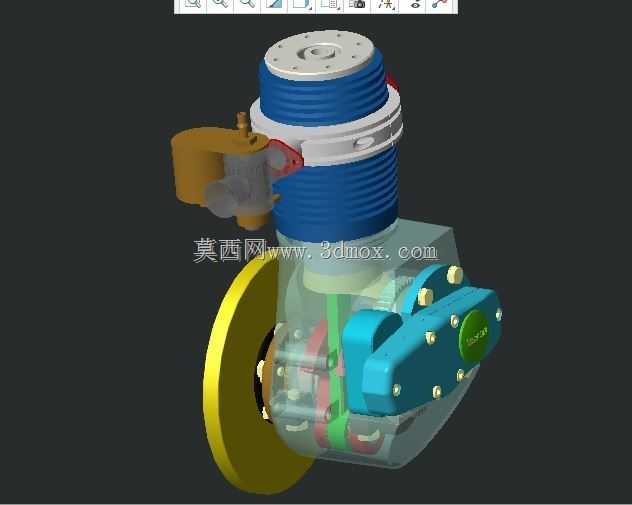

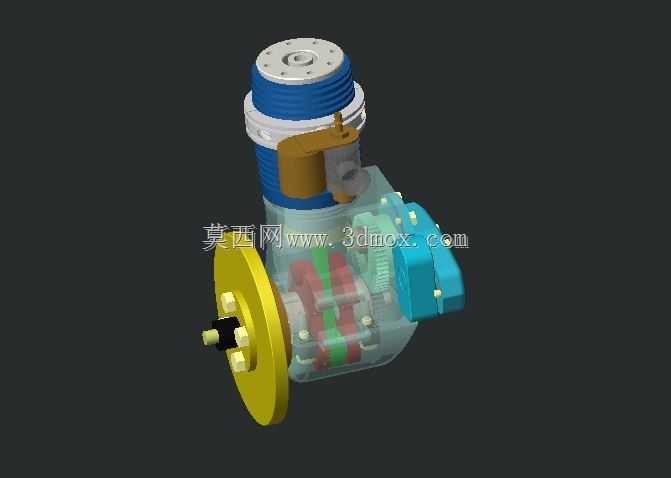

　　从功能特性上看，该发动机保留了内燃机最核心的工作单元：顶部的气缸组件集成了缸体、散热鳍片结构，能够在连续做功过程中通过外露的散热结构完成热量散发，无需额外加装复杂的水冷循环系统，适配小型装置的轻量化需求；侧置的配气组件负责完成进排气的时序控制，结构做了简化处理，减少了冗余的传动部件，降低了整体结构复杂度；下部的透明壳体设计可以直接观察到内部曲柄连杆机构的运行状态，活塞的往复运动通过连杆转换为曲轴的旋转运动，最终通过前端带黄色轮盘的输出轴将动力向外传递，输出轴端的定位结构可以直接连接负载轮或者传动带轮，完成动力的向外输出。

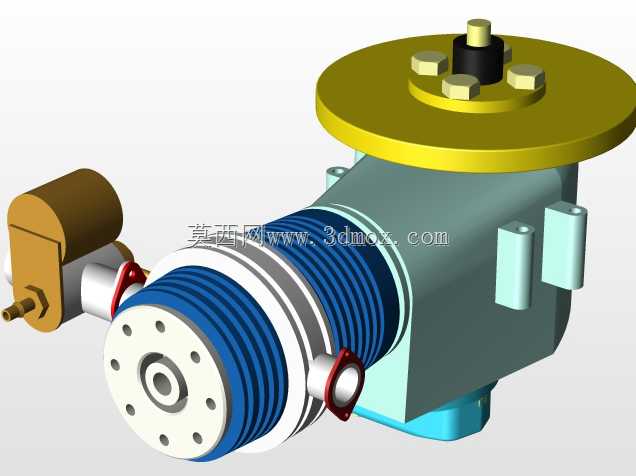

　　设计思路上，该结构优先保证核心工作原理的完整呈现，没有追求量产发动机的高功率密度与紧凑化设计，反而将各个功能模块做了清晰的分区：上部气缸与燃烧室区域独立布置，中部配气与喷油相关组件侧置安装，下部曲轴箱做了半透明的可视化处理，各个部件的装配边界清晰，既方便拆解演示，也能让观察者快速区分各个功能单元的作用。在结构细节处理上，气缸顶部的法兰结构预留了标准安装孔位，可以直接适配常规的火花塞或者点火模块安装，不需要额外做转接设计；侧置的配气部件安装座做了定位凸台，装配时可以快速完成对位，减少装配调整的工作量；曲轴输出端的轮盘做了减重孔设计，在保证转动惯量满足飞轮储能需求的前提下，尽可能降低了旋转部件的整体重量，减少运行过程中的振动。

　　关于安装边界与外形尺寸的适配，该发动机的整体安装基准为下部曲轴箱的底面，底面为平整的安装面，预留了四个对称布置的安装孔位，可以直接通过螺栓固定在实验台架或者设备基座上，安装孔的孔距适配常规小型动力装置的安装标准，不需要额外制作转接支架。整体径向尺寸以气缸轴线为中心，最大外轮廓不超过侧置配气组件的外边缘，轴向尺寸从输出轴前端到气缸顶部的总长度控制在小型实验装置的适配范围内，不会占用过多的安装空间；输出轴的轴心高度与常规小型负载的输入轴高度做了匹配，连接传动部件时不需要额外调整轴系高度，减少了传动系统的适配工作量。在装配公差的设计上，各个运动部件的配合间隙参考了小型内燃机的通用标准，活塞与缸壁的间隙、曲轴与轴承的配合间隙都预留了合理的运行余量，既保证运动过程中不会出现卡滞，也能减少压缩行程的气体泄漏，保证基本的做功效率。这类简化结构的发动机虽然没有量产发动机的高性能表现，但在教学、原型验证场景下，其清晰的结构展示性、简易的装配维护特性，恰恰能满足场景的核心需求，不需要为了冗余的性能增加不必要的结构复杂度。
