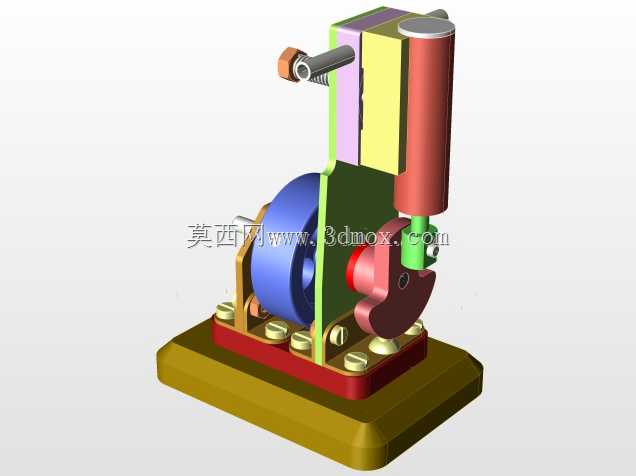

立式汽缸摆动式蒸汽动力装置结构模型

　　这套摆动汽缸式蒸汽动力结构，是小型往复式蒸汽动力装置的典型教学与原理验证构型，在工业科普教具、小型蒸汽动力演示设备、复古动力模型开发场景中应用广泛，能够直观展示蒸汽热能向旋转机械能的完整转换路径，帮助结构设计从业者理解配气、传动、支撑模块的协同逻辑。从实际功能来看，该装置依靠汽缸绕固定支点的小角度摆动，自动完成进排气口的配气切换，无需额外设置复杂的气门传动组件，相比固定式汽缸蒸汽机结构更精简，零件数量更少，加工与装配门槛更低，适合小尺寸动力演示场景使用，输出的旋转扭矩可带动小型负载转动，满足教学演示、模型动力输出的实际需求。设计过程中优先考虑了运动部件的干涉规避，首先确定了底部安装基座的边界尺寸，基座采用带圆角的矩形构型，

　　四个角点预留沉头安装孔位，可直接固定在演示台架或设备安装面上，安装孔的孔距按照小型教具的通用安装规范设定，保证与常规台架的安装兼容性。基座上方依次叠放支撑垫板、轴承支架组件，所有叠层零件均采用定位销与螺栓组合固定，避免设备运行过程中出现连接松动。核心的汽缸组件采用立式布置，汽缸下端与曲柄连杆机构的铰接点做了耐磨衬套设计，减少长期摆动带来的磨损量，汽缸侧面的进排气接口位置经过反复运动校核，保证在整个摆动行程内，进排气口与支架上的固定气路能够精准对位，不会出现气路串气、漏气的问题，配气相位的匹配直接决定了装置的运行效率，设计时通过调整铰接点的位置、曲柄偏心距的大小，让汽缸摆动的角度刚好覆盖进排气口的开闭行程，

　　无需额外的配气凸轮结构就能完成完整的工作循环。传动部分采用单拐曲柄结构，曲柄与飞轮同轴连接，飞轮的重量经过匹配计算，利用其转动惯量克服曲柄的死点位置，保证装置能够连续平稳运转，不会在上下止点位置出现卡滞。曲柄与汽缸活塞之间通过铰接连杆连接，连杆两端的铰接孔均设置了润滑储油槽，减少运动副的摩擦阻力。整个装置的外形轮廓在设计时充分考虑了小型化演示的需求，整体高度控制在适合桌面摆放的范围，横向与纵向尺寸均小于常规A4幅面，方便在教学场景中搬运、展示。安装边界方面，除了底部基座的固定孔位，装置上部没有外凸的尖锐结构，所有运动部件的外侧均预留了足够的安全间隙，避免运行过程中剐蹭周边的防护外罩或者操作人员。从结构设计的细节来看，

　　各个零件的壁厚都按照均匀受力的原则设置，汽缸筒体的壁厚能够承受低压蒸汽的工作压力，支撑支架的厚度满足曲柄传动过程中的侧向受力要求，不会出现运行过程中的结构变形。所有紧固件都采用标准内六角螺丝，方便装配与后期维护拆解，不同功能的零件采用差异化的颜色区分，在三维建模阶段就对各个组件做了分层配色处理，方便学习者快速识别汽缸、曲柄、支架、基座、飞轮等不同功能模块，理解各个部件在动力循环中的作用。这套结构的建模过程遵循自底向上的装配逻辑，先逐个完成单个零件的特征建模，保证每个零件的尺寸公差符合装配要求，再按照实际装配顺序添加配合约束，对所有运动部件添加运动仿真的驱动条件，验证整个运动行程内不存在干涉问题，配气时机与曲柄转角的匹配关系符合设计预期，最终完成的装配模型可直接用于工程制图输出、3D打印样件制作、运动仿真演示等多个场景，为同类小型蒸汽动力装置的结构优化提供了可参考的基础构型。
