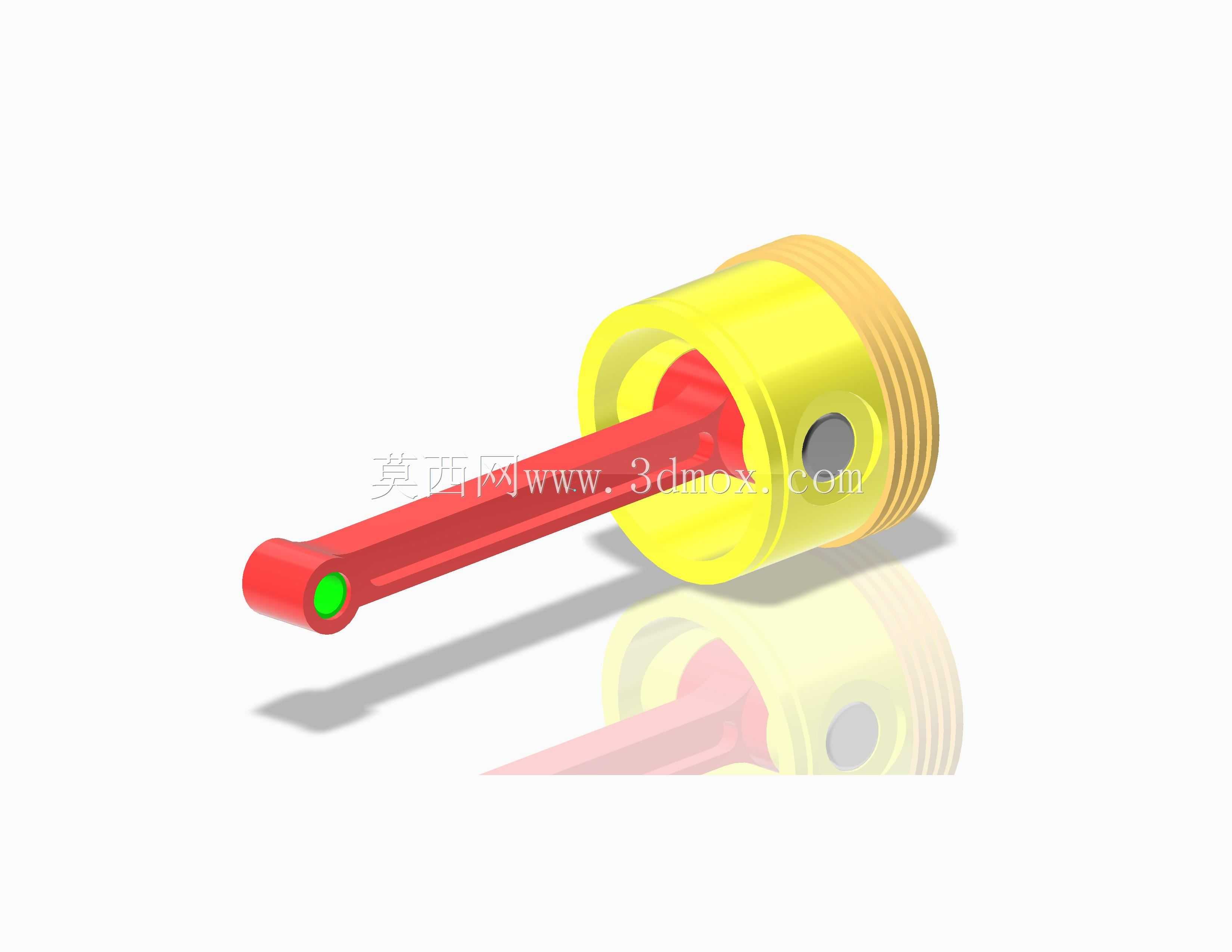

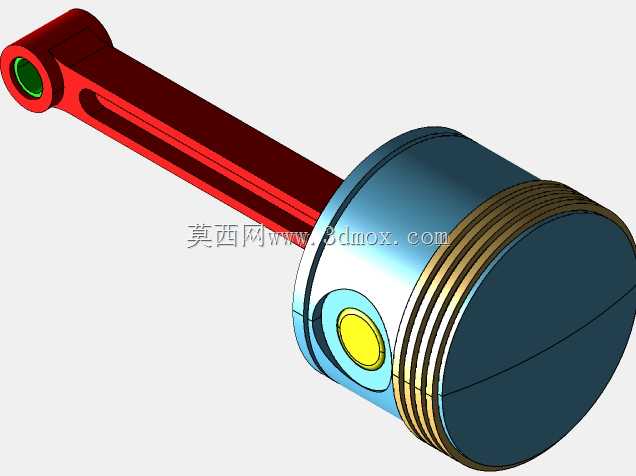

内燃机活塞连杆组件结构设计方案

　　这套活塞连杆组件是往复式动力机械的核心传动部件，日常在小型通用汽油机、摩托车发动机、微型空压机这类依靠容积变化实现能量转换的设备中承担核心功能，直接决定设备的动力输出效率与运行可靠性。做这套结构设计的时候，首先要卡准的是安装边界约束：活塞头部的环槽宽度、深度要和配套的气环、油环尺寸完全匹配，活塞销孔的同轴度公差必须控制在0.01mm以内，不然装配后会出现活塞偏磨、卡滞的问题，连杆小头的衬套内孔要和活塞销采用间隙配合，保证往复运动时的转动自由度，同时连杆大头的安装孔位要和曲轴曲柄销的尺寸完全适配，不能出现装配干涉。

　　从功能特性来看，活塞部分采用了轻量化的裙部设计，裙部预留了合理的热膨胀间隙，避免设备运行到高温工况时活塞受热膨胀卡在气缸内壁，活塞顶部的凹坑造型是根据燃烧室的压缩比要求设计的，能够引导混合气形成合理的涡流，提升燃烧效率。连杆部分采用了工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，降低曲轴端的冲击载荷，连杆小头端的油孔位置对准活塞销的储油槽，能够让润滑油顺利进入摩擦面，形成稳定的油膜减少磨损。

　　实际应用场景里，这类组件的工况环境比较复杂，既要承受燃烧做功时的瞬间爆发压力，还要承受高速往复运动带来的交变惯性载荷，所以设计时各个配合面的粗糙度要求都比较高，活塞裙部的表面粗糙度要达到Ra0.8，减少和气缸壁的摩擦阻力，连杆的大小头孔平行度公差也要严格控制，不然运行时会出现活塞敲缸、连杆偏磨的故障，直接缩短设备的大修周期。

　　设计过程中还要考虑装配工艺的便利性，活塞销孔处的卡环槽尺寸要和标准卡环匹配，装配时不需要额外定制非标紧固件，连杆大头的剖分面采用了平切口结构，加工和装配的工艺性更好，适合批量生产的需求。另外活塞上的活塞销挡圈槽深度要足够，避免高速运行时挡圈脱出造成拉缸故障，连杆杆身的过渡圆角都做了圆弧处理，减少应力集中，避免交变载荷下出现疲劳断裂的问题。

　　在尺寸匹配上，活塞的总长度要和气缸的行程对应，保证活塞运行到上止点时不会和气门、气缸盖发生碰撞，运行到下止点时活塞裙部不会脱出气缸套，连杆的中心距尺寸要严格按照曲轴的回转半径计算，确保活塞的行程符合设计要求，压缩比误差控制在允许范围内。整个组件的重量分配也做了优化，活塞和连杆的重量分组公差控制在很小的范围内，多缸机使用时可以保证各缸的往复运动质量一致，减少发动机运行时的振动，提升整机的运行平顺性。
