手紧式钻夹头配套麻花钻结构设计

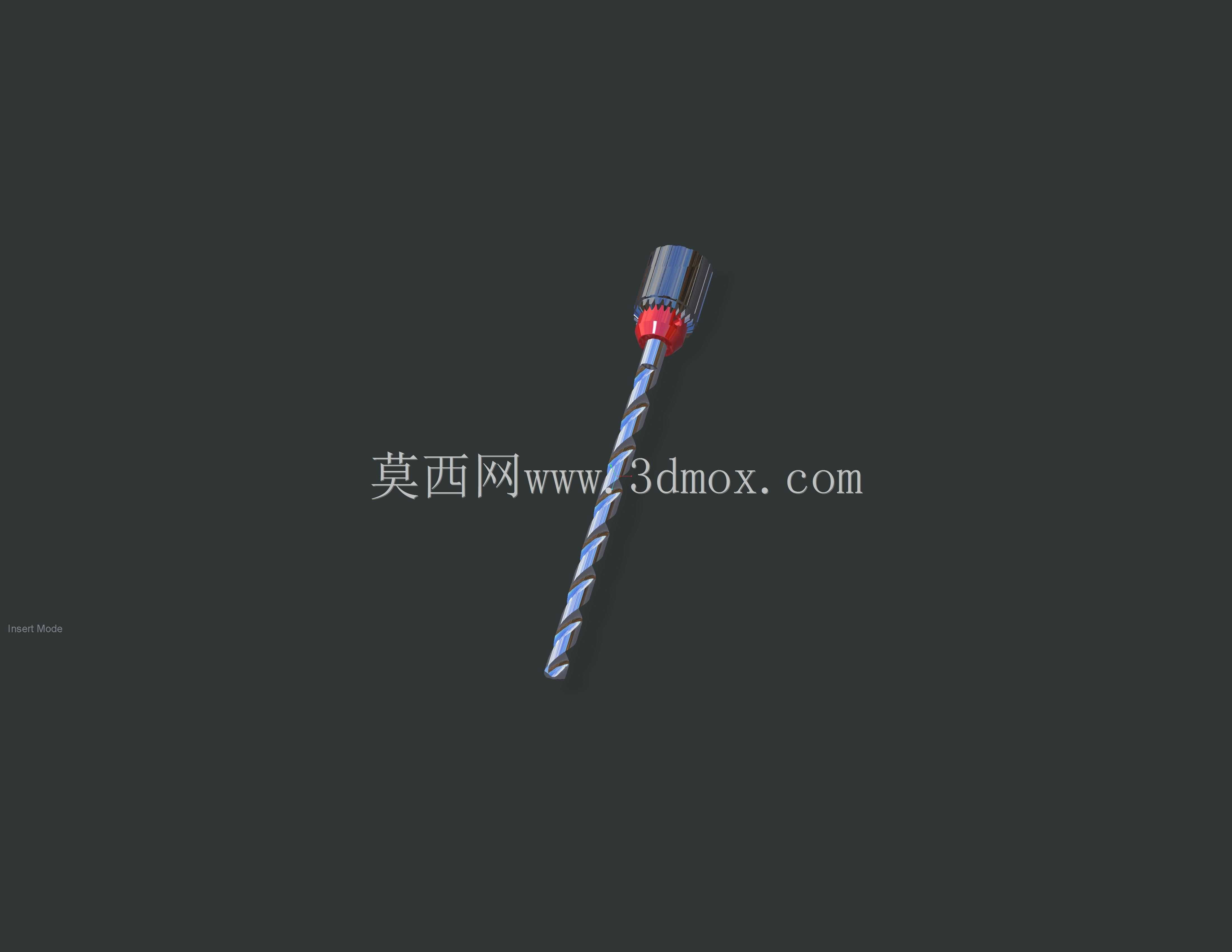

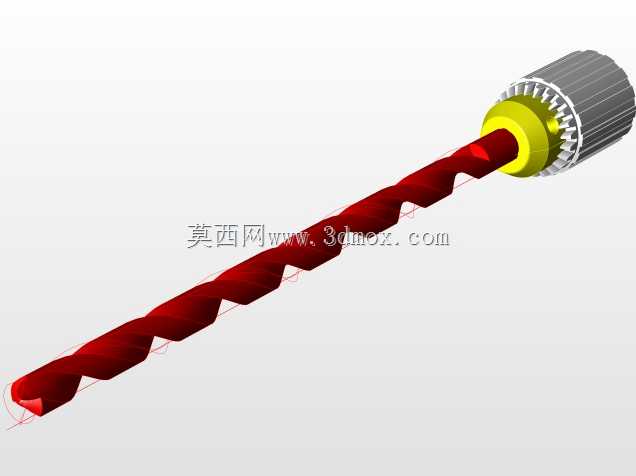

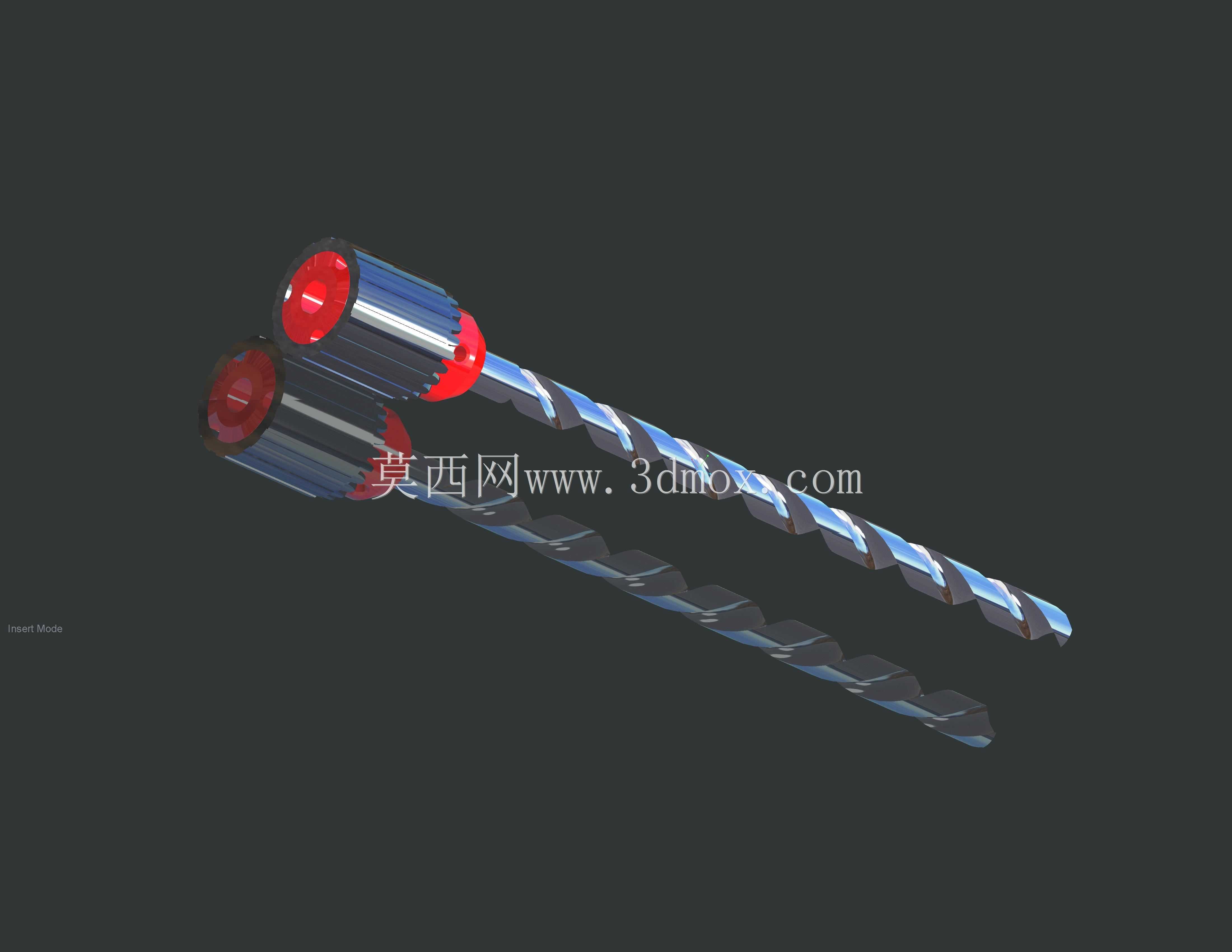

　　这套钻夹头配套麻花钻的三维结构，在日常机加工场景里覆盖了台钻、手持电钻、加工中心手动换刀工位的绝大多数钻削装夹需求，不管是普通碳钢件的扩孔、铝型材的定位钻孔，还是非金属板材的开孔作业，都能通过这套夹持结构实现刀具的快速装夹与扭矩传递。从实际使用的角度出发，钻夹头的核心功能是实现不同直径直柄麻花钻的同轴夹持，避免钻削过程中刀具出现径向跳动，这套结构在夹爪的锥面配合上做了对应优化，三个夹爪沿周向120度均匀分布，通过外套的旋转带动内部丝圈转动，驱动夹爪沿内锥孔做径向同步伸缩，夹持范围覆盖常规小直径钻削作业的常用刀具规格，不需要额外更换套夹就能完成不同直径钻头的装夹切换。

　　设计过程中首先要考虑的是夹持力与同轴度的平衡，夹爪的夹持面做了细密的滚花纹理，既可以增大与钻头柄部的接触摩擦力，避免满进给钻削时出现钻头打滑空转的问题，又不会因为夹持应力过于集中在柄部局部造成压痕，影响钻头后续的重复装夹精度。夹爪的导向槽与本体的配合间隙控制在合理范围内，既保证夹爪伸缩动作顺畅无卡滞，又能控制夹持后的径向跳动量在普通钻削作业的允许公差内，不需要额外做动平衡校正就能满足常规加工的精度要求。配套的麻花钻采用标准直柄结构，刃部的螺旋槽角度按照通用钻削参数设计，排屑空间充足，钻削钢材时切屑可以沿螺旋槽顺利排出，不会出现切屑堵塞在孔内造成钻头烧损的问题。

　　从安装边界来看，钻夹头的尾部采用标准锥度连接结构，可以直接适配市面上绝大多数台钻、手电钻的输出轴接口，不需要额外加工连接过渡套，安装时只需要将尾部锥面擦拭干净后与设备输出轴锥孔对准压合即可，拆卸时通过斜铁插入对应拆卸槽敲击就能完成分离，日常维护更换十分便捷。整体外形的握持部位做了防滑的滚花设计，手动拧紧时不需要借助夹头扳手就能提供足够的初始夹持力，小进给量钻削时完全可以满足扭矩传递要求，大进给钻削时也可以配合扳手进一步加大夹持力矩，避免刀具打滑。

　　在结构细节上，钻夹头的外套与本体之间设置了防尘密封结构，钻削过程中产生的金属切屑、切削液粉尘不会轻易进入内部的螺纹配合面与夹爪导向槽，长时间使用也不会出现夹爪伸缩卡滞、螺纹磨损过快的问题，日常维护只需要定期在配合面滴入少量润滑油即可，不需要完全拆解保养。配套的麻花钻与夹爪的夹持深度做了匹配设计，装夹时钻头柄部插入夹爪的深度达到夹持行程的三分之二以上，既可以保证夹持稳定性，又不会因为插入过深造成夹爪顶到钻头刃部的根部，损坏钻尖的排屑槽结构。

　　实际车间使用场景中，这套结构可以覆盖从0.5mm到13mm直径范围的直柄钻头装夹，不管是钳工工位的划线后定位钻孔，还是设备装配过程中的安装孔扩钻，抑或是五金维修场景的现场钻孔作业，都能快速完成刀具装夹并投入使用，不需要准备多套不同规格的夹持装置。夹头本体采用合金结构钢材质做对应热处理，内部螺纹与锥面的硬度满足长时间反复装夹的耐磨要求，夹爪采用更高硬度的合金钢材制造，夹持刃口不会因为反复夹紧钻头出现磨损塌陷，长期使用依然能保持稳定的夹持精度。钻尖的角度按照通用材料的钻削需求设计，既可以加工普通黑色金属，也能适配有色金属、塑料、木材等常见材料的钻孔作业，横刃的修磨形式降低了钻削时的轴向进给力，手持钻孔作业时也不需要施加过大的压力就能顺利钻入工件表面，减少钻孔时的定位偏移问题。
