黄色叉型铰接连接支座结构设计

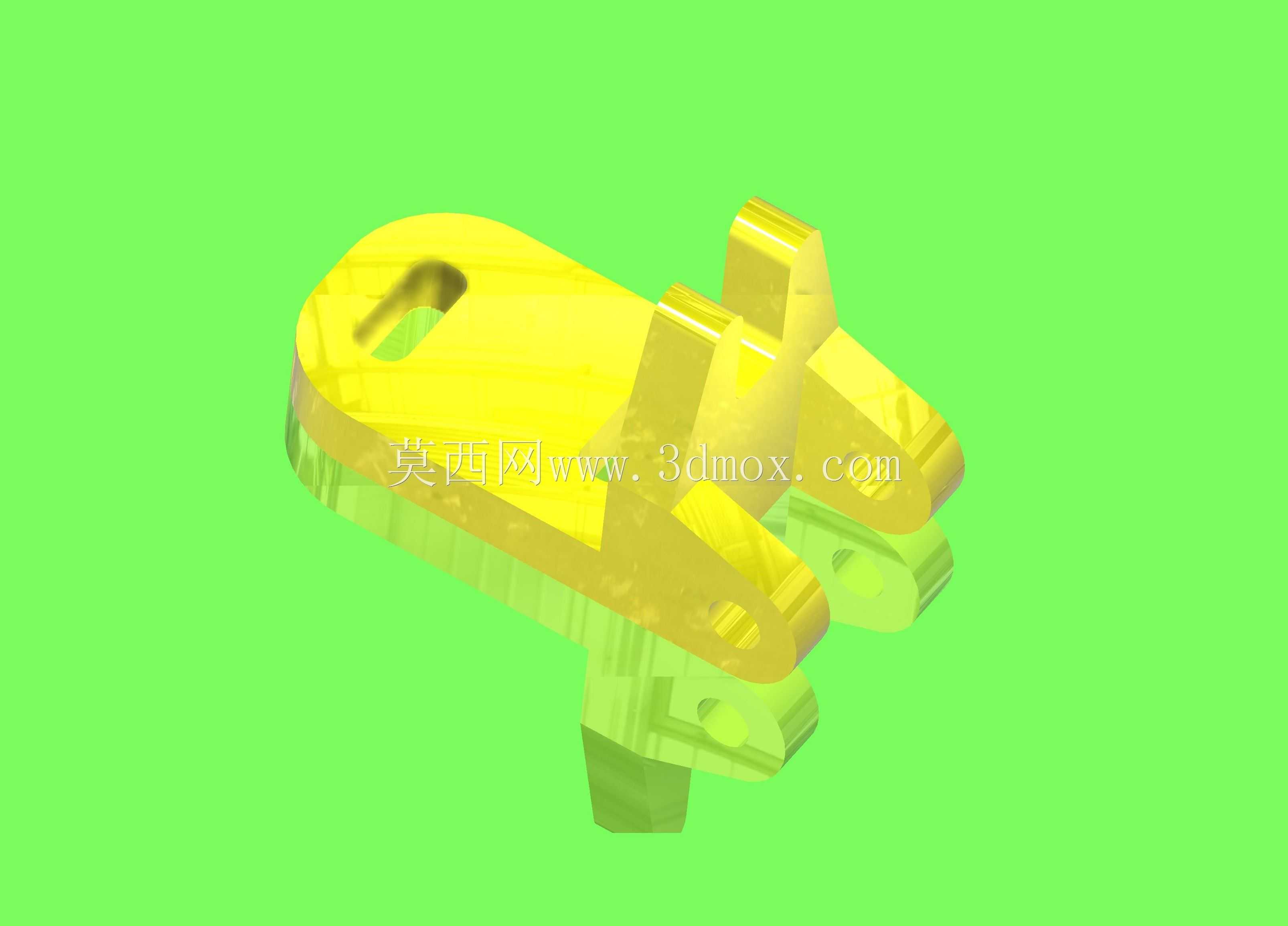

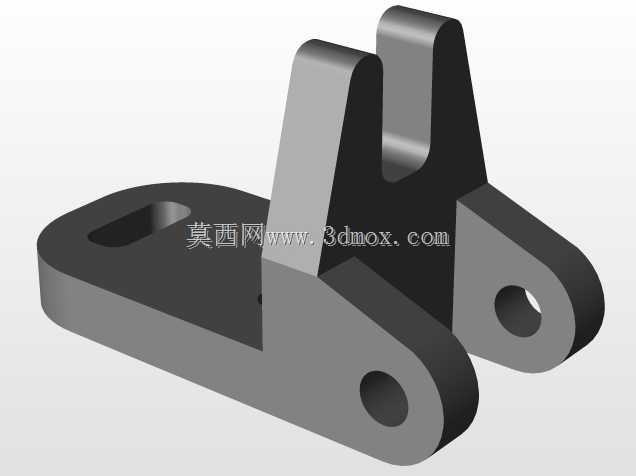

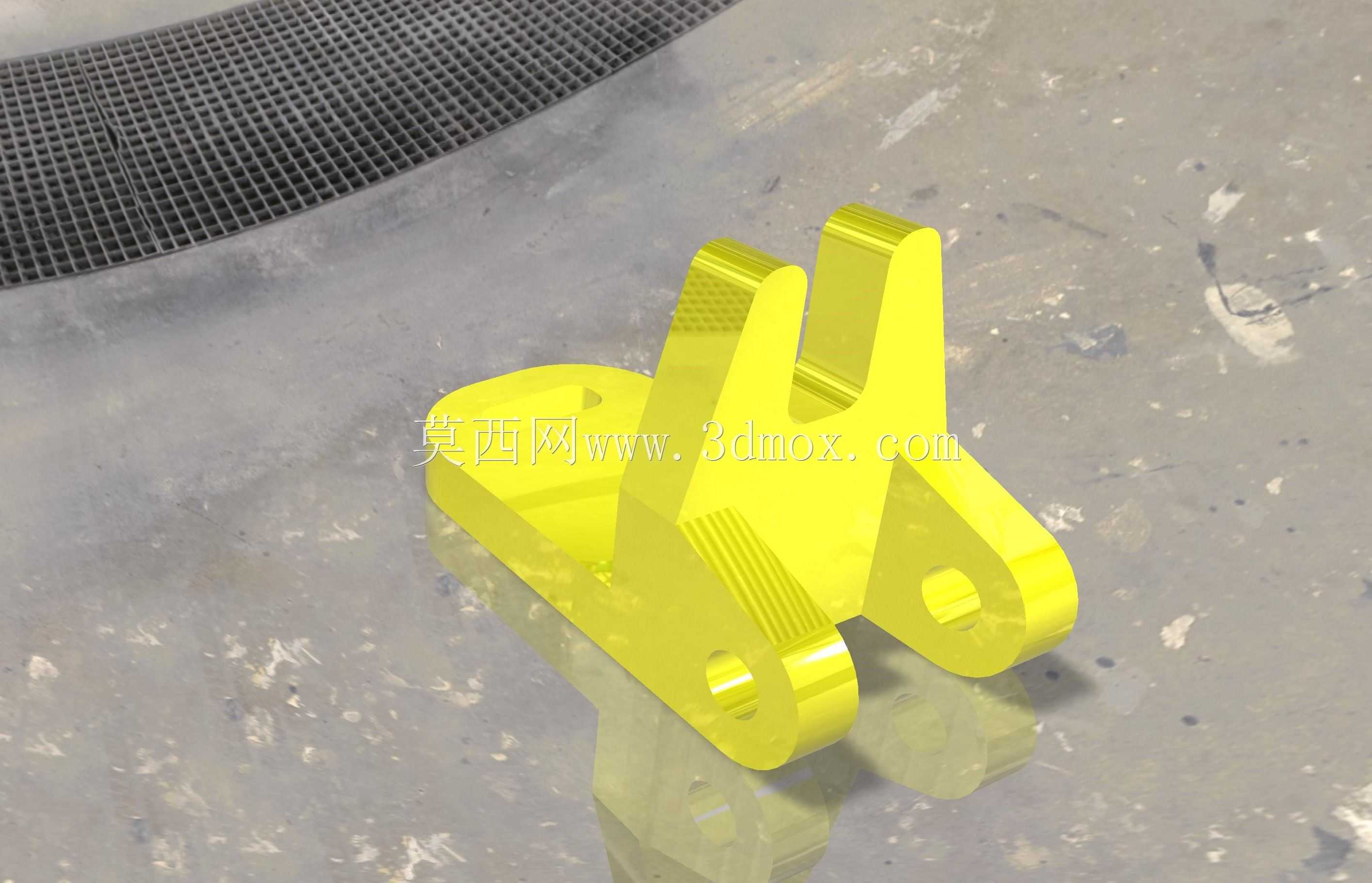

　　这类叉型铰接支座在工业设备的连杆传动、铰接支撑场景中应用十分广泛，常见于工程机械的动臂连接点位、自动化生产线的摆臂铰接部位、物流设备的连杆支撑结构，以及各类需要实现绕固定轴摆动传动的机械结构中，核心作用是作为两个相对摆动构件的连接载体，传递载荷同时约束非摆动方向的自由度，保证构件摆动过程的稳定性与定位精度。从结构功能来看，该支座底部为带安装孔的平板基座，用于通过紧固件将整个支座固定在设备的安装基面之上，上部为对称分布的双叉耳结构，叉耳上预制同轴的销轴安装孔，用于穿装铰接销轴，与配套的带单耳结构的连杆、摆臂等构件形成铰接副，实现构件间的相对转动。设计这类支座时，首先需要结合实际工况的载荷大小确定基座与叉耳的壁厚，

　　尤其是叉耳与基座衔接的过渡位置，是应力集中的高发区域，需要做圆弧过渡处理，避免直角衔接带来的应力集中导致构件在交变载荷下出现疲劳断裂，图中模型的过渡区域就做了渐变的加厚与圆弧处理，同时在叉耳外侧增加了加强筋结构，提升叉耳的抗侧向载荷能力，避免销轴受侧向力时叉耳出现外张变形。在安装边界的考量上，底部安装板的孔位间距需要匹配设备安装基面的预留螺孔位置，安装孔的直径要适配对应规格的紧固件，同时要预留足够的扳手操作空间，避免安装时紧固件无法拧紧；上部叉耳的开档宽度需要与配套铰接构件的耳片厚度匹配，预留合理的装配间隙，既不能间隙过大导致铰接副晃动量超标，也不能间隙过小造成装配卡滞，销轴孔的同轴度是加工与建模时的核心管控指标，若两孔同轴度超差，

　　穿装销轴后会出现卡滞、转动阻力大的问题，长期运行还会造成销轴与孔的偏磨，缩短构件使用寿命。从实际使用的角度出发，这类支座的载荷传递路径是：上部铰接构件的载荷通过销轴传递到两侧叉耳，再通过叉耳与基座的衔接结构传递到底部安装板，最终分散到设备的安装基面上，因此建模时需要重点校核叉耳根部的抗弯强度、销轴孔的挤压强度，以及底部安装板的抗压强度，根据实际工况的静载荷、动载荷、冲击载荷大小选择对应的材质，常规工况下采用铸钢或高强度工程塑料即可满足使用需求，重载工况则需要选用合金结构钢并做调质处理，提升构件的综合力学性能。外形设计上，该支座整体采用对称结构，既保证了受力的均衡性，也降低了建模与加工的难度，所有外露棱边都做了倒角处理，

　　避免安装调试过程中尖锐棱边划伤操作人员，同时也能减少应力集中点。在实际设备装配中，这类支座的安装平面需要保证足够的平面度，若安装基面存在凹凸不平的情况，会导致支座安装后出现内应力，长期受载时容易出现基座变形，进而影响上部铰接副的转动精度，因此装配时通常会在安装面与基座之间加装调整垫片，校正支座的安装垂直度，保证上部销轴的轴线与设计要求的摆动平面垂直，避免铰接构件运行时出现别劲的问题。另外，这类铰接支座在使用过程中需要定期检查销轴的磨损情况以及叉耳的变形量，若出现销轴磨损超差、叉耳外张变形的情况需要及时更换，避免铰接失效造成设备故障，建模时也可以预留润滑脂注油通道的设计位置，方便后期使用时向铰接副内部加注润滑脂，降低销轴与孔的磨损速率，延长构件的使用寿命。
