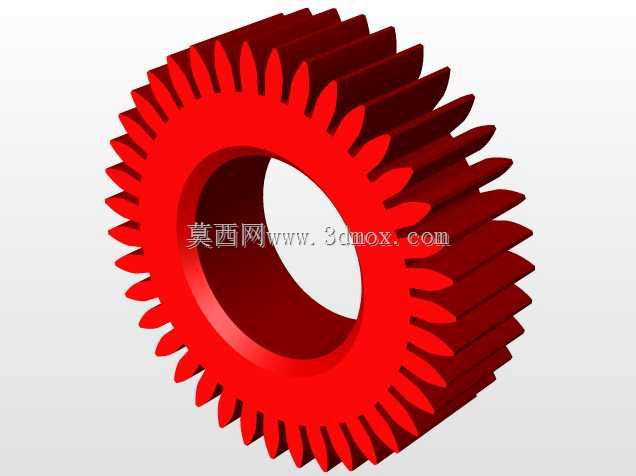

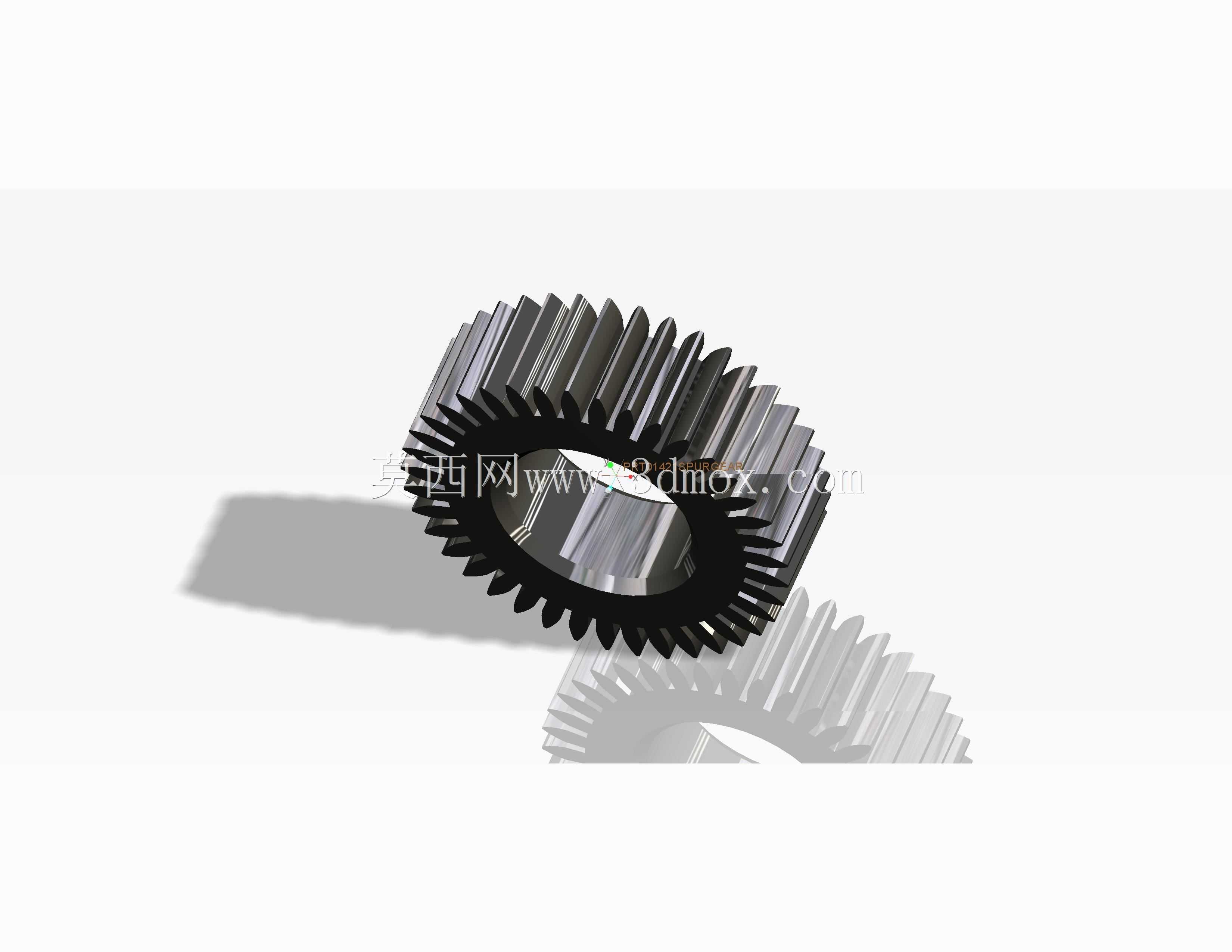

标准直齿圆柱齿轮参数化设计结构

　　这套直齿圆柱齿轮的三维结构，核心服务于平行轴间的定传动比动力传递场景，在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线分度单元中都有极高的适配性，区别于斜齿轮的轴向力缺陷，直齿结构无附加轴向载荷，对支撑轴承的选型要求更低，安装调试阶段的对中容错空间也更大，非常适合中低速、中等载荷的常规传动工位。从实际功能落地来看，该齿轮的齿廓采用标准渐开线生成，齿向与齿轮轴线完全平行，啮合过程中沿全齿宽同时进入与退出啮合，不存在斜齿轮传动的渐进啮合冲击，传动精度的保持性更好，在需要精准定比传动的分度机构、计数联动结构中，能有效降低传动累积误差，避免因齿向滑移带来的位置偏移。设计过程中优先锁定了安装边界的约束条件：

　　内孔直径按照通用传动轴的标准配合公差设定，可适配常用的平键连接结构，键槽位置与齿根的距离满足抗弯强度要求，避免应力集中导致的轮体开裂；齿顶圆、齿根圆的尺寸公差严格遵循通用机械传动的公差规范，齿宽尺寸按照传递扭矩的大小做了匹配优化，既不会因齿宽过窄导致单位齿面载荷过大引发点蚀，也不会因齿宽过宽造成载荷沿齿向分布不均的偏载问题。结构设计阶段，首先完成了基圆、分度圆、齿顶圆、齿根圆的基准参数搭建，渐开线齿廓通过参数化方程生成，确保齿形压力角符合通用标准，齿根过渡圆角做了圆滑处理，有效降低啮合过程中的应力集中系数，提升轮齿的弯曲疲劳强度；轮体部分采用实心辐板式结构，针对中小模数的应用场景，既保证了轮体的整体刚性，也控制了整体重量，

　　降低转动惯量，在频繁启停的传动工位中能减少冲击载荷对驱动端的影响。实际选型适配时，该齿轮可与同模数、同压力角的标准直齿轮完成啮合配对，中心距的计算可直接按照分度圆半径之和做初步核算，安装时仅需保证两轴的平行度公差在允许范围内，即可实现平稳传动；齿面的结构设计预留了常规热处理的变形余量，若用于重载场景，可直接基于该模型调整齿面硬度参数，无需重新重构齿形结构。不同于定制化的非圆齿轮、特殊齿形齿轮，这套直齿轮的结构完全贴合通用机械的传动标准，互换性极强，在设备维护更换场景中，无需对原有安装位做二次加工即可完成替换，大幅降低设备的停机维护成本；建模过程中对齿形的啮合干涉做了全行程校验，确保配对齿轮在全啮合周期内无卡滞、无齿廓重叠干涉，

　　侧隙控制在标准允许的范围内，既可以满足正反转无冲击的传动要求，也能容纳润滑脂的存储空间，减少齿面的磨损速率。在输送线的驱动端应用时，该齿轮可配合链轮、带轮组成多级传动系统，通过齿数配比调整输出转速，匹配不同的输送节拍需求；在小型机床的进给传动中，直齿结构的无轴向力特性可以简化进给箱的支撑结构，不需要额外设置推力轴承来抵消轴向载荷，压缩传动箱的整体结构尺寸。轮体的端面做了平整化处理，可直接加装轴向定位挡圈，避免齿轮在传动轴上出现轴向窜动，保证啮合位置的稳定性；内孔的配合公差按照基孔制的过渡配合设定，既可以保证与传动轴的同轴度，也方便装配阶段的压装与后期拆卸维护。
