紧凑型斜置安装式齿轮箱体结构设计

　　这款齿轮箱的结构设计，最初是针对小型自动化输送线的动力换向需求做的适配，在车间的小件分拣输送、工位间短距离传料的场景里，经常会遇到动力输出方向和安装空间存在夹角的情况，常规水平或垂直布置的齿轮箱要么需要额外加装转接支架，要么会挤占输送带下方的走线、积尘清理空间，这个斜置式的箱体结构刚好能把输入轴的水平动力，通过内部齿轮副转换为带倾角的输出，直接对接输送辊的驱动端，省掉了多余的转接零件，也让设备下部的维护空间更充裕。

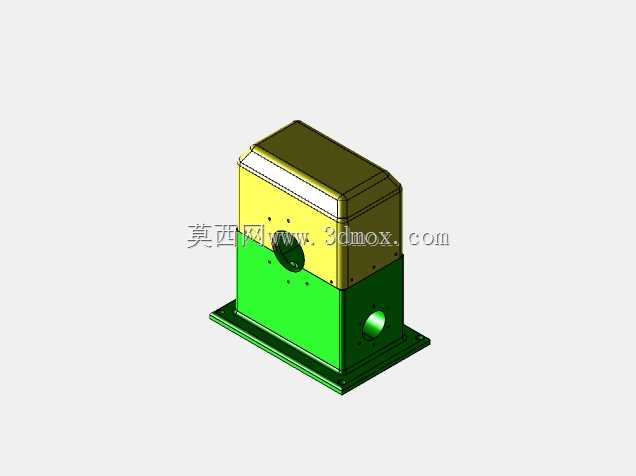

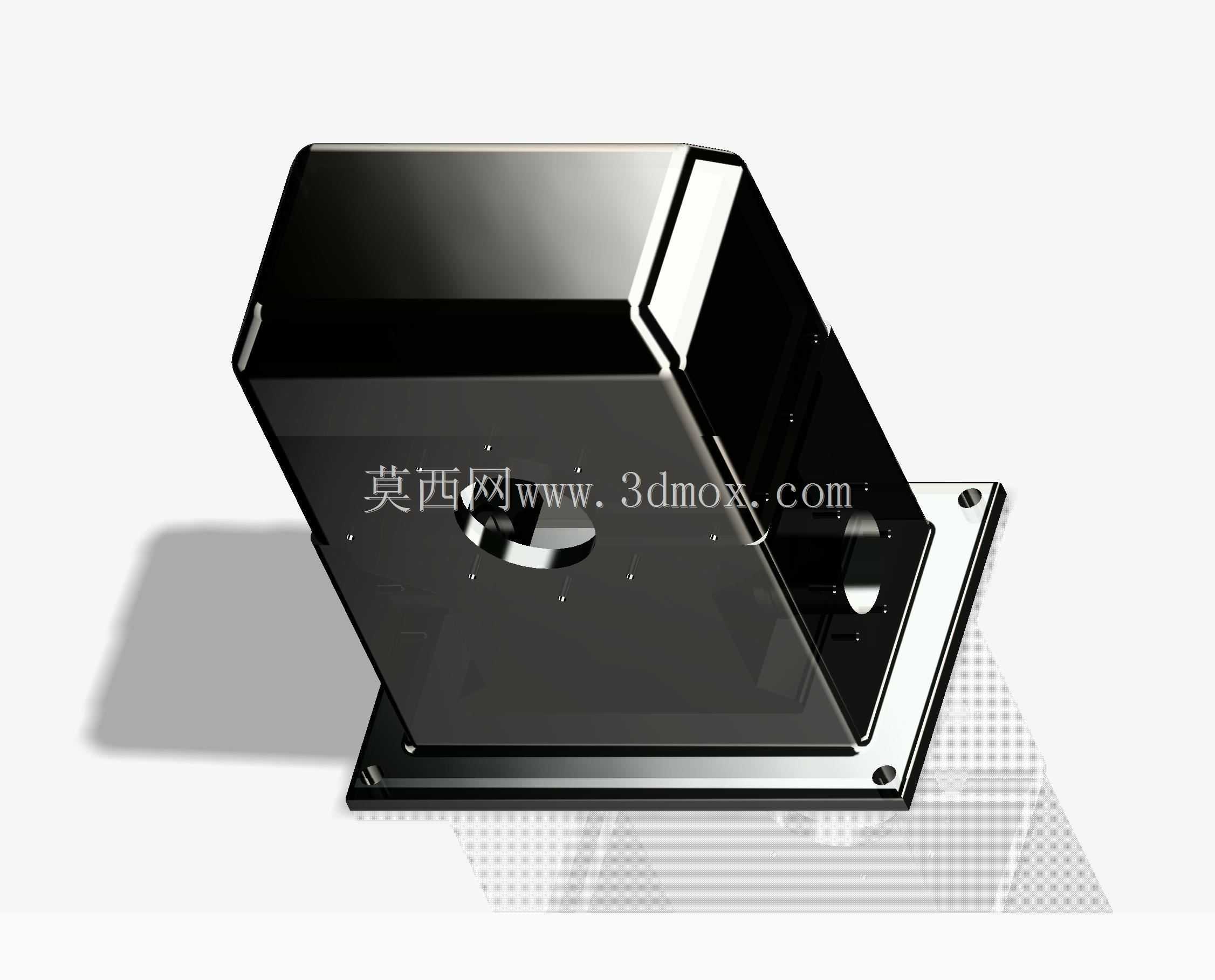

　　从实际使用的功能来看，这个箱体除了承担内部齿轮、轴承的支承防护作用，本身的底座直接集成了安装法兰面，四个安装孔的位置做了沉台处理，螺栓锁紧后头部不会突出底座平面，安装时可以直接贴紧设备的安装基板，不需要额外加工避让槽，能减少现场安装的配作工作量。箱体的上半部分做了斜切式的轮廓，不是常规的方正造型，这个设计一方面是避让内部斜置齿轮组的转动包络，尽可能压缩箱体的整体外廓尺寸，另一方面斜置的顶面刚好可以作为观察盖板的安装面，日常检查齿轮啮合状态、补充润滑脂的时候，不需要拆整个箱体的端盖，只需要掀开顶部的小盖板就能操作，比传统整体式端盖的箱体维护效率高很多。

　　设计思路上，一开始做结构排布的时候，先确定了内部齿轮副的中心距和轴系的倾角，再反过来推箱体的内壁轮廓，所有内壁和齿轮齿顶圆的间隙控制在3到5毫米之间，既不会因为间隙太小导致齿轮转动时蹭到箱体内壁，也不会因为间隙过大造成箱体整体尺寸冗余、润滑脂填充量过多。箱体的壁厚做了等厚设计，除了轴承安装位做了局部加厚的凸台来保证支承刚度，其余位置壁厚均匀，不管是采用注塑成型还是铸铝加工，都能减少成型过程中的变形量，后期做机加工的时候，装夹定位也更方便，不需要做复杂的工装找正。底座的安装面和箱体的轴承孔位做了一次装夹加工的工艺预留，能保证安装后轴系的平行度符合传动要求，避免因为安装面和孔位的位置度误差导致齿轮啮合偏载，提前出现齿面磨损的问题。

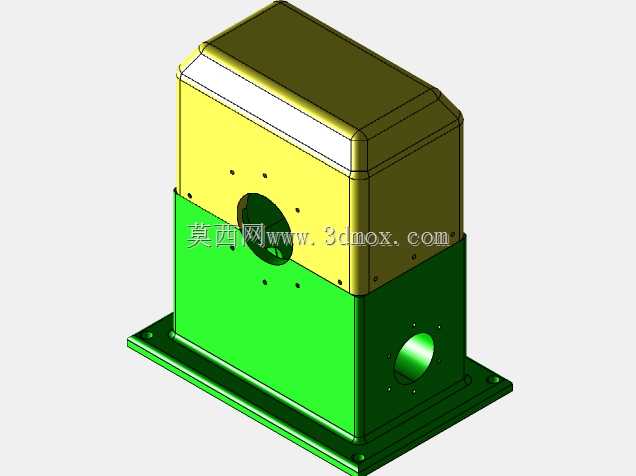

　　外形尺寸和安装边界方面，整个箱体的底座是方形法兰结构，四个安装孔的孔距按照常规小型输送设备的安装孔位标准做的适配，能直接替换市面上同功率段的常规齿轮箱安装位，不需要对原有设备的安装基板做打孔修改。箱体的斜向突出部分的外廓尺寸，在设计时特意控制在底座的投影范围之内，安装后不会超出底座的边界，在多台设备并排布置的时候，相邻设备的齿轮箱不会出现干涉，哪怕是在间距很小的多工位排布场景里，也能顺利装进去。输出轴的伸出端位置做了密封槽的预留，可以安装骨架油封来防止润滑脂泄漏，同时阻挡外部的粉尘、切削液进入箱体内部，适合机加工车间、物流分拣仓这类粉尘较多的使用场景。箱体的合箱面做了止口结构，装配时能自动定位，不需要反复调整上下箱的位置，合箱后涂密封胶就能保证结合面的密封性，不会出现漏油的问题。端盖的固定螺丝孔做了均匀排布，每个螺丝的锁紧力能均匀作用在端盖上，避免端盖受力不均导致轴承外圈倾斜，影响轴系的转动精度。

　　在实际的装配流程里，这个箱体的结构也做了对应的优化，内部的轴承安装位做了导入倒角，压装轴承的时候不需要额外做导向工装，顺着倒角就能平稳压到位，不会出现轴承装歪、保持架损伤的问题。齿轮组装入箱体后，轴端的挡圈槽位置刚好露在端盖的内侧，安装轴用挡圈的时候操作空间充足，不需要用特殊的弯头卡簧钳就能完成装配。箱体底部还做了一个小的排油孔，平时用螺塞堵住，需要更换润滑脂的时候，拧开螺塞就能把旧的润滑脂排出来，不需要把整个箱体从设备上拆下来，日常维护的工作量能减少很多。针对不同的使用场景，箱体的表面处理也预留了调整空间，铸铝材质的箱体可以做阳极氧化处理提高耐磨和防腐蚀能力，用在有轻度腐蚀的环境里，钢板焊接的箱体可以做喷塑处理，用在普通的工业车间环境里，结构本身不需要做修改就能适配不同的加工工艺，通用性比较强。
