叉形拨杆式机械传动连接件结构设计

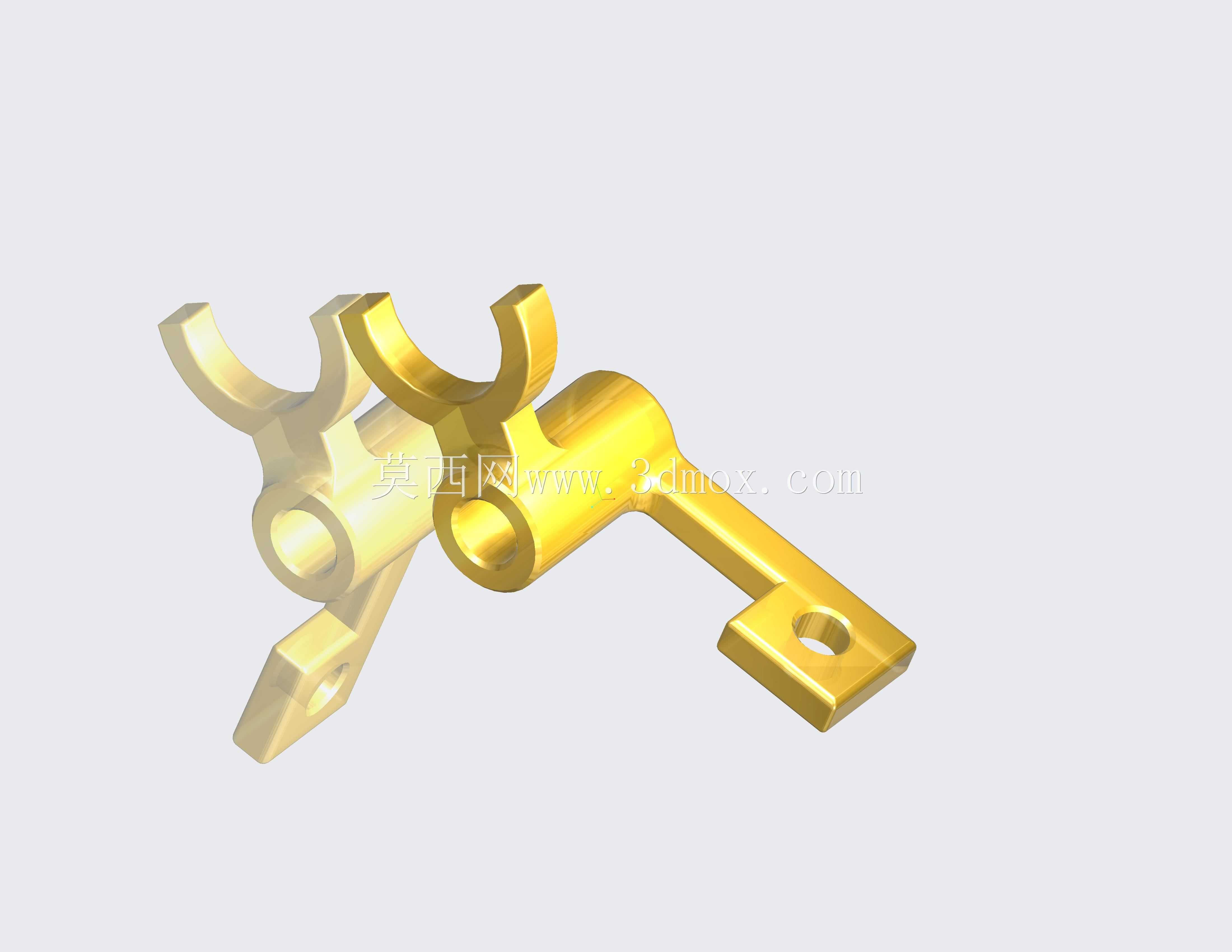

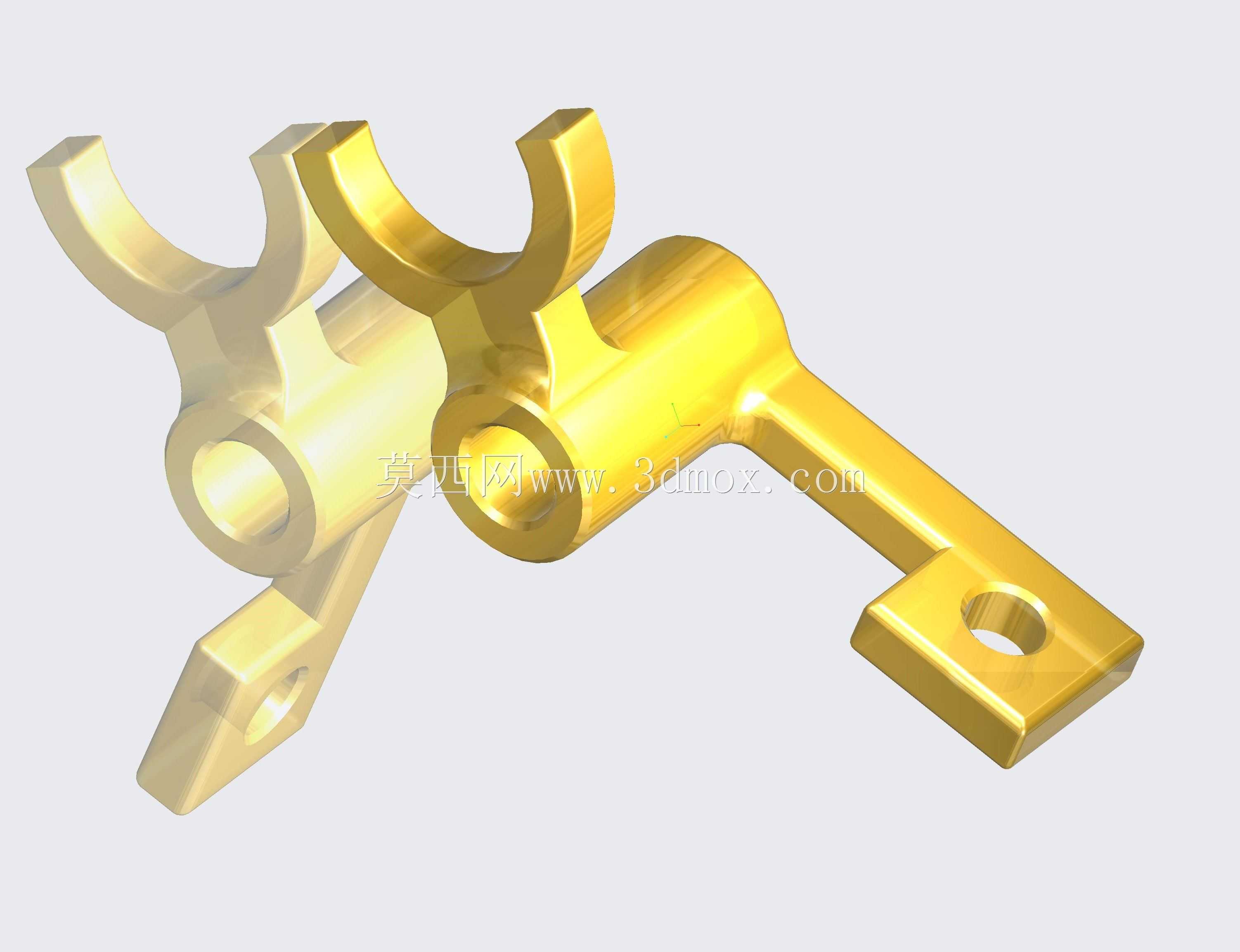

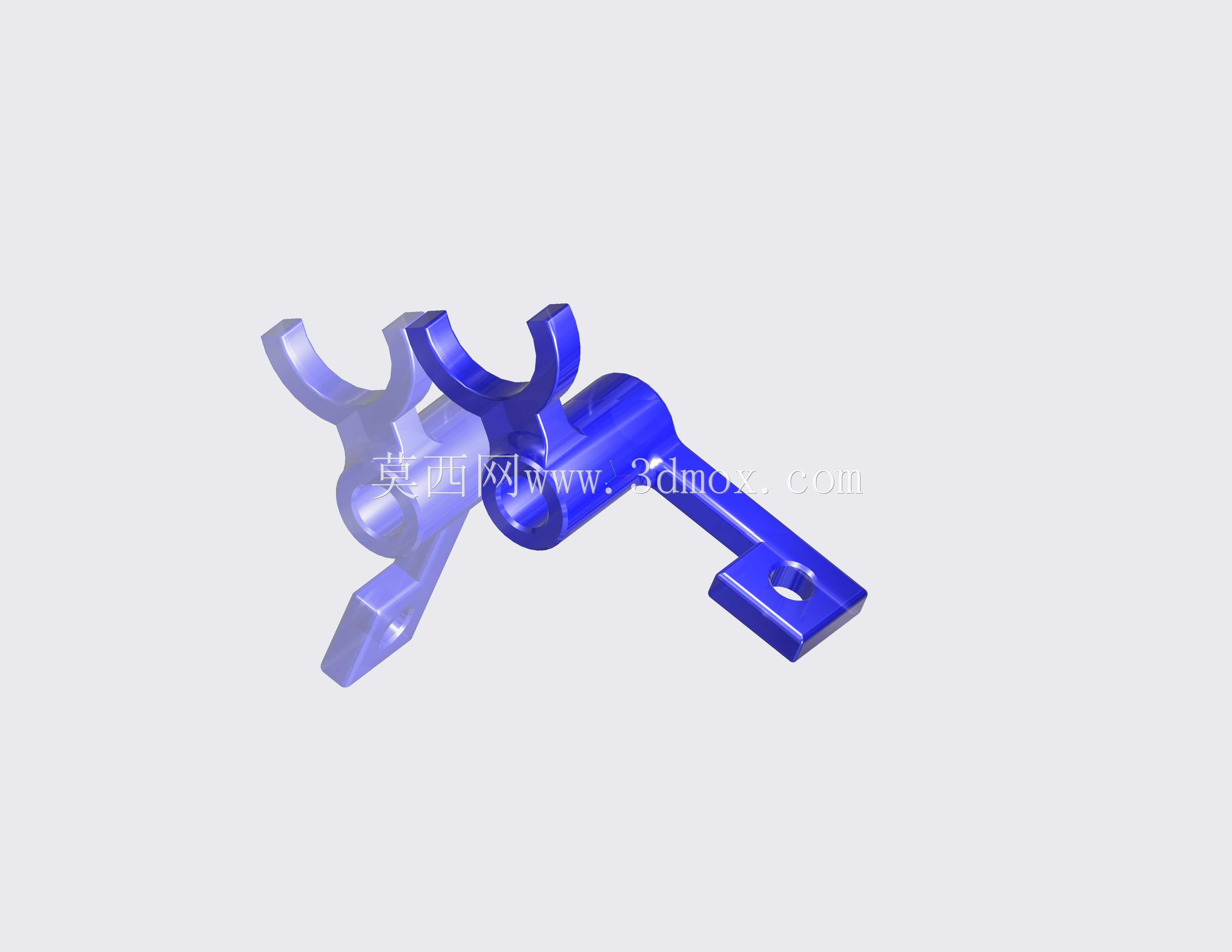

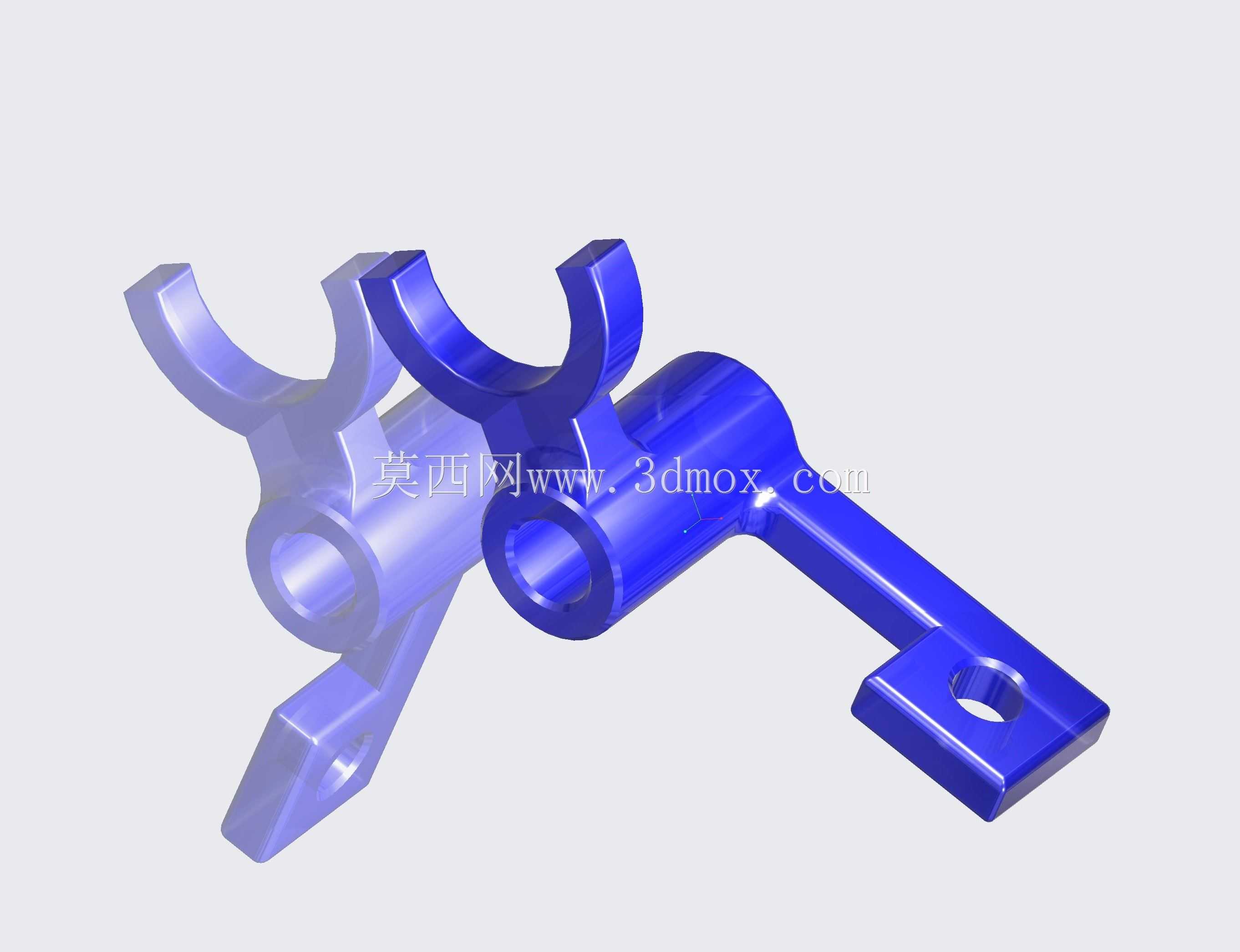

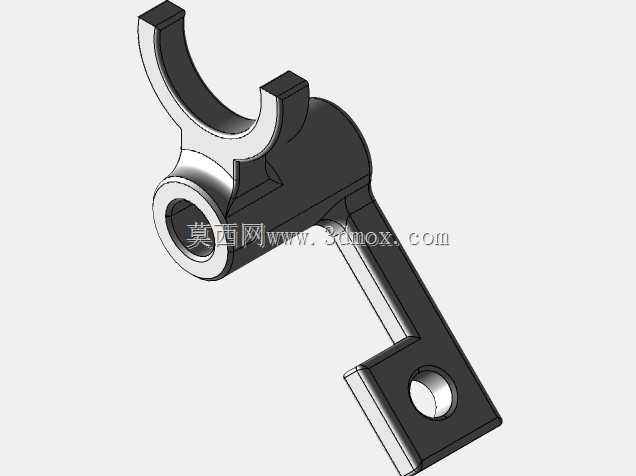

　　这类叉形带柄的构件，常见于机床变速操纵机构、小型自动化设备的工位切换模组以及轻工机械的离合驱动单元中，核心作用是通过手柄端的外力输入，带动叉口部位卡接的滑移件沿轴向做直线位移，以此实现传动链路的档位切换、动力通断或者工位转换动作。从结构细节来看，上部的双叉口采用对称圆弧内凹设计，圆弧曲率与被拨动的滑移套外圆完全匹配，装配后叉口与滑移套的环形卡槽侧壁保持均匀的0.2-0.3mm间隙，既可以保证拨动过程中无卡滞，也能避免间隙过大导致的滑移件窜动、档位定位不准的问题。叉口根部与中间的轴套段采用大圆角过渡，避免应力集中，因为拨动作业时叉口根部会承受反复的交变弯曲载荷，过渡圆角的设计能大幅降低长期使用后的断裂风险。

　　中间的轴套段是整个构件的回转支撑基准，内孔精度通常按H7公差加工，装配时与固定的支撑轴形成间隙配合，保证整个拨杆能绕支撑轴灵活转动，轴套的长度设计为内孔直径的1.2倍，足够的配合长度可以避免转动过程中出现偏摆，保证拨动动作的同轴度。下部延伸的手柄段末端带安装孔，这个孔用来连接手动操纵杆或者气动、电动驱动元件的输出端，安装孔的位置距离轴套中心的力臂长度经过核算，在满足操作力矩要求的前提下，不会因为力臂过长导致构件受力变形，也不会因为力臂过短造成操作力过大。整个构件的外形轮廓在设计时充分考虑了安装边界，叉口的最大张开尺寸、手柄的摆动行程都严格匹配设备内部的安装空间，转动过程中不会与周边的轴类零件、壳体结构发生运动干涉。设计这类零件时，

　　首先要明确被拨动件的滑移行程，以此确定拨杆的转动角度范围，再根据操作力的要求核算力臂长度和各部位的截面尺寸，叉口的开口宽度要略大于被卡接零件的卡槽宽度，保证拨动时两侧受力均匀，不会出现单侧受力导致的偏磨。轴套内孔的表面粗糙度要求控制在Ra1.6以内，降低与支撑轴的摩擦阻力，延长使用寿命，叉口与滑移件接触的端面要做倒角处理，装配时能顺利卡入卡槽，不会刮伤滑移件的表面。从材质选择来看，这类承受反复载荷的构件通常选用45号钢或者铸铜合金，前者经过调质处理后能获得足够的强度和韧性，适合载荷较大的机床操纵场景，后者自润滑性能好，适合载荷较小、动作频繁的轻工自动化设备，不需要额外添加润滑油也能长期稳定工作。在实际装配调试时，

　　要先将轴套套入支撑轴，确认转动灵活无卡滞后，再将叉口卡入滑移套的卡槽，最后将驱动元件与手柄端的安装孔连接，调整驱动行程与拨杆转动角度匹配，避免过行程导致的零件变形或损坏。这类零件虽然结构不算复杂，但作为传动操纵系统的关键执行件，其尺寸精度、形位公差直接影响整个机构的操作手感和定位可靠性，设计时需要结合实际安装空间、载荷大小、动作频率综合考量各部位的参数，不能只关注单一尺寸而忽略整体的运动协调性。
