带方形安装底座的环形夹持固定支座

　　日常做非标设备结构设计时，这类带方形安装底座的环形夹持固定支座，是管路排布、光轴导向固定场景里的高频使用构件，很多工程师在做小型输送线、检测工装的辅助支撑时，都会优先选用这类结构，相比一体式焊接的固定座，这类分体式夹持结构的后期调整空间更大，不需要在装配阶段就完全锁死所有位置，能给现场安装调试留出足够的容错空间。

　　从实际使用场景来看，这类构件主要承担两个核心作用，一是作为光轴、导杆的径向支撑点，平衡轴类零件运转时产生的径向载荷，避免长轴因为跨距过大出现挠曲变形，影响直线运动的精度；二是作为小型传感器、管路的夹持固定件，在设备机架上灵活调整安装位置，不需要额外焊接支架，减少现场动火作业的工序，尤其适合食品加工、医药生产这类对现场施工洁净度有要求的车间场景。

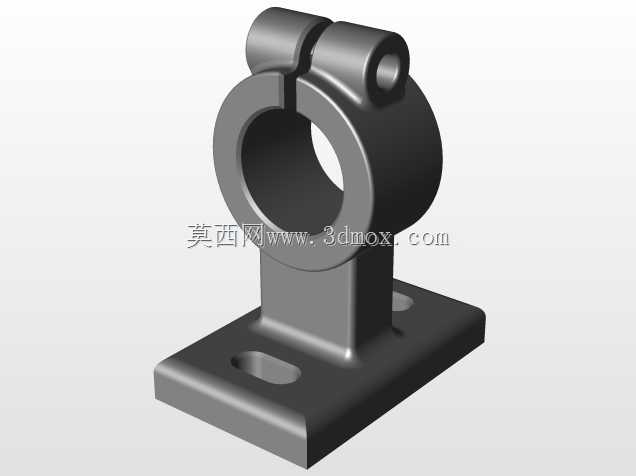

　　设计这类构件的时候，首先要考虑的是夹持力的冗余量，环形抱箍的开口间隙不能留得过大，否则锁紧螺栓拧到额定扭矩时，抱箍无法完全抱紧被夹持件，设备运行时出现滑移错位；也不能留得过小，不然被夹持件的外径如果出现上偏差，就会出现抱箍无法套入的装配问题，通常开口间隙控制在1.5mm到2mm之间，适配常规公差等级的轴类零件和管材。上方的铰接耳孔是整个结构的受力关键点，做三维建模时要注意耳孔的同轴度公差，两侧耳板的厚度要保持一致，避免锁紧螺栓穿入后出现偏斜，导致抱箍锁紧时受力不均，局部应力集中引发断裂。

　　下方的方形安装底座是整个构件的承载基础，底座上开设的长条形安装孔，是特意设计的位置调整结构，安装时可以顺着长孔方向微调整个支座的位置，抵消机架加工时的孔位误差，不需要重新扩孔或者补焊。底座和上方抱箍连接的立颈部分，要做合理的圆角过渡，不能直接用直角连接，否则在承受交变载荷的时候，直角位置会出现应力集中，长期使用容易出现断裂，圆角半径通常取立颈厚度的0.3倍到0.5倍，既能保证结构强度，也不会过多增加构件的整体重量。

　　从安装边界来看，这类支座的底座平面度要控制在0.1mm以内，安装时和机架表面完全贴合，不能出现翘边，否则锁紧底座安装螺栓时，会导致立颈出现倾斜，最终让抱箍的夹持轴线和设计轴线出现偏角，影响被夹持轴类零件的运动精度。抱箍的内圆表面粗糙度要控制在Ra3.2以下，不能有明显的加工刀痕，否则抱紧光滑轴类零件时，接触面积不足会降低摩擦力，容易出现打滑；如果是用来固定表面有防护层的管材，还可以在抱箍内圈增加橡胶衬垫，既可以提升摩擦力，也能避免夹持力过大破坏管材表面的防护层。

　　实际选型应用时，要根据被夹持件的外径匹配对应规格的支座，不能用小规格抱箍强行夹持大直径零件，也不能用大规格抱箍配小直径零件加衬套的方式凑合用，后者会导致夹持力分布不均，长期运行容易出现松动。如果是在有振动的设备上使用，比如振动输送机、冲压设备周边的固定支座，还要在抱箍的锁紧螺栓上增加防松垫圈，或者采用双螺母锁紧的结构，避免设备运行时的振动导致螺栓松动，引发固定失效。

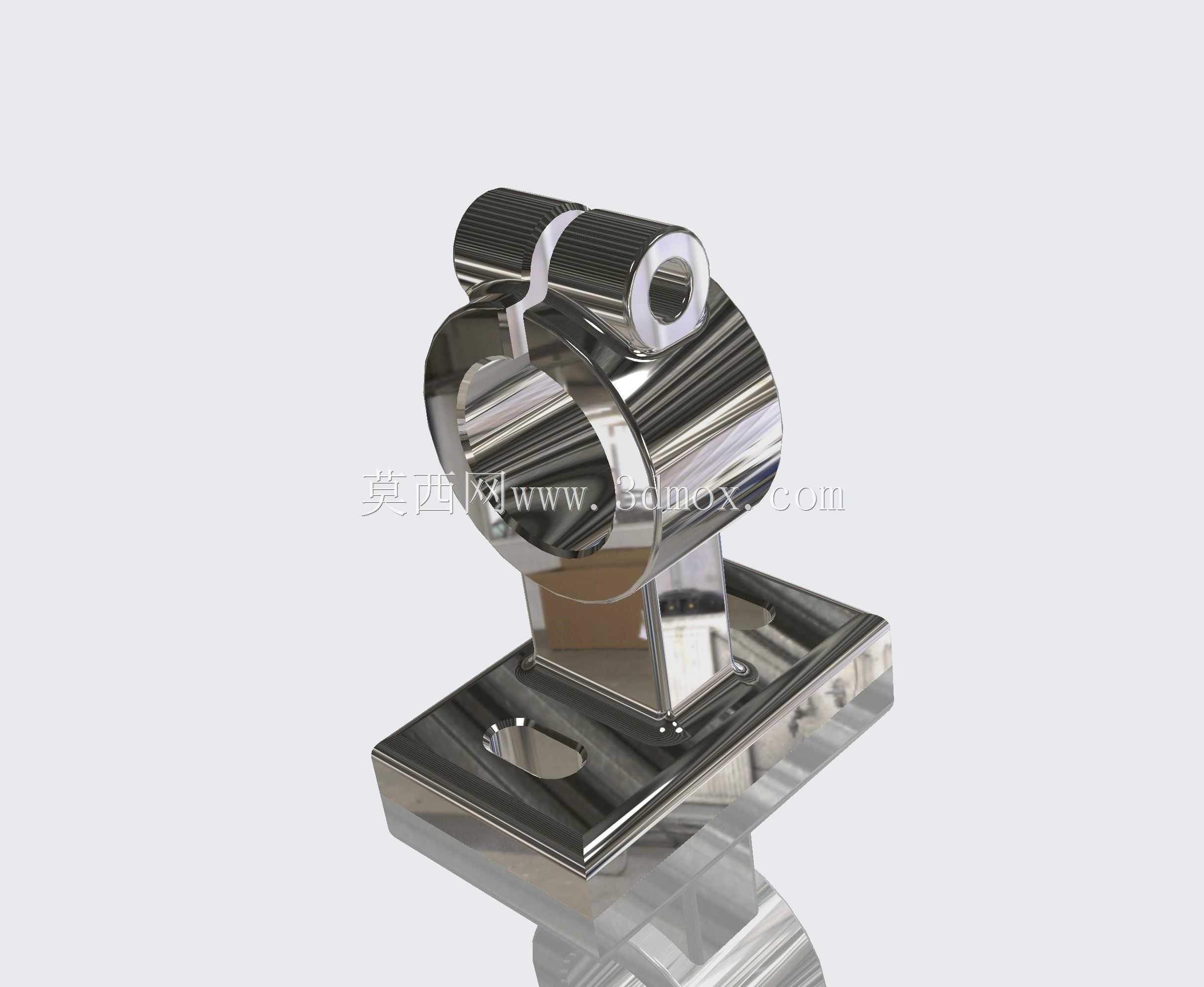

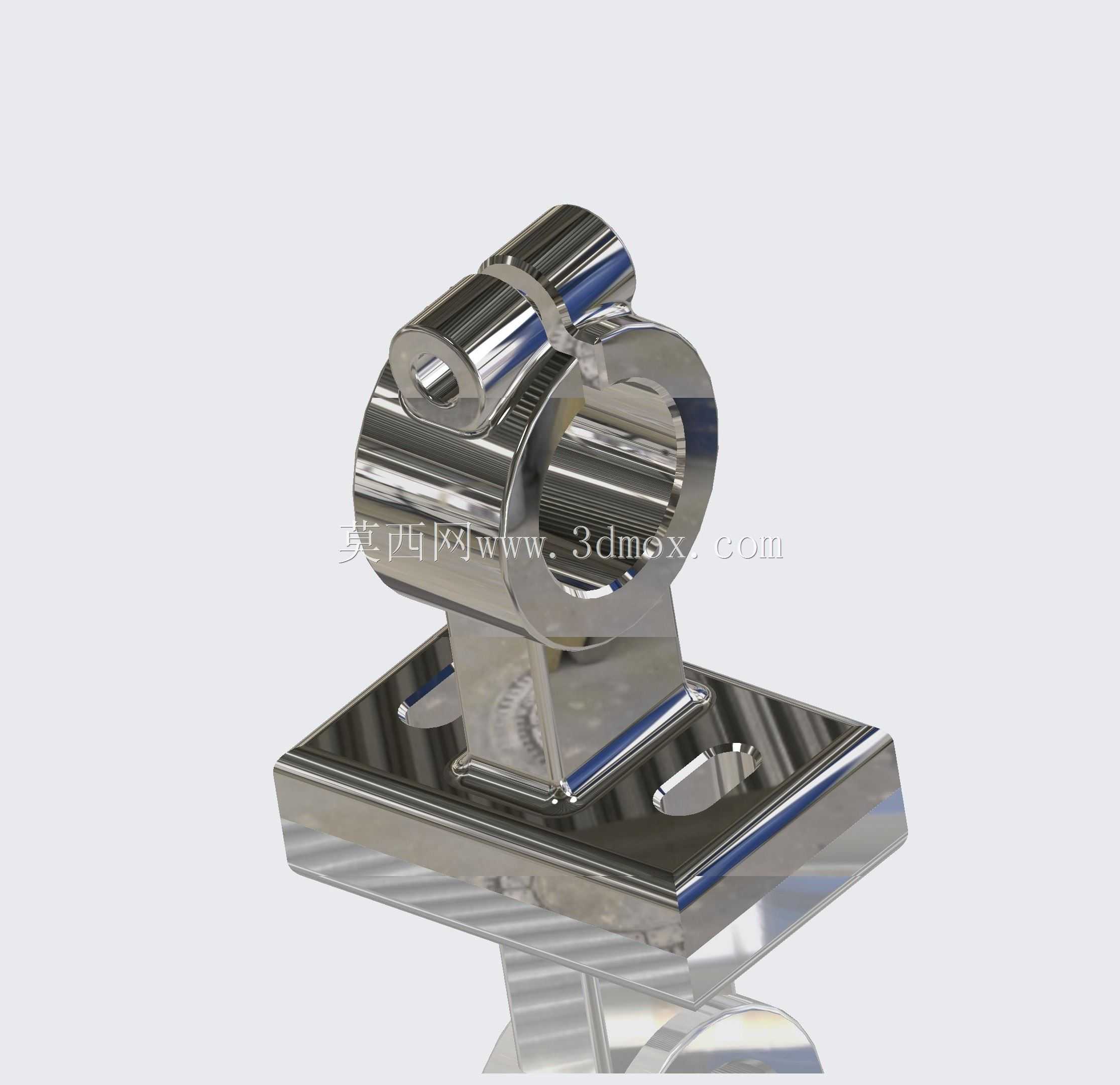

　　做三维建模的时候，这类构件的细节处理很考验工程师的实际经验，比如抱箍开口处的倒角，不仅是为了去除加工毛刺，也能在套入被夹持件时起到导向作用，方便现场快速装配；底座安装孔的沉头深度要匹配所用螺栓的头部高度，保证螺栓拧紧后头部不会突出底座表面，避免和其他零部件出现干涉。整个构件的外形没有多余的装饰结构，所有的曲面和棱角都是为了满足功能需求，金属表面的抛光处理一方面是为了提升耐腐蚀性能，在潮湿的生产环境下不容易生锈，另一方面也方便日常清洁，不容易积留生产过程中产生的粉尘和碎屑。
